invention
Fédération de Russie Patent RU2088038
MOTOR Gilmutdinova
Nom du demandeur: Gilmutdinov Sultangali Nurgalievich
Nom de l'inventeur: Gilmutdinov Sultangali Nurgalievich
Le nom du titulaire du brevet: Gilmutdinov Sultangali Nurgalievich
Adresse de correspondance:
Date de début du brevet: 28.08.1992
Utilisation: comme une petite et moyenne capacité d' entraînement. Aux fins de l'invention, - la diminution de la tension de moteurs électrostatiques.
Le moteur électrique selon l' invention constitué d'un rotor et d' électrodes en forme de bandes, qui sont disposées sur la surface convexe et concave du cylindre de stator, alimenté par un générateur en cascade couplé capacitivement, tandis que les cascades de générateur directement connectées aux électrodes de telle sorte que chaque n électrode cylindre intérieur à l'exception celle - ci est reliée à la n + 1 électrodes du cylindre extérieur à travers la diode de connexion directe, et chacun de l'électrode cylindrique extérieure n - n + 1 est similaire à l'électrode du cylindre intérieur par l' inclusion de la diode inverse.
DESCRIPTION DE L'INVENTION
L'invention concerne le génie mécanique et peut être utilisé dans tous les secteurs de l'économie que les petites et moyennes unités de puissance, tels que lecteur de bande, les rasoirs électriques, etc.
Bezobmotochnye connu des moteurs utilisant un effet électrostatique, constitué d'un rotor et le stator et les électrodes. Les électrodes sont formées comme des lames (AS N 780130), sous la forme de secteurs plats (N AS 1.035.759).
la construction du moteur connu et qui stator est sous la forme de deux cylindres coaxiaux avec des électrodes en forme de bandes disposées sur les surfaces concave et convexe (AS N 1054861). Ces moteurs fonctionnent par une alimentation haute tension. En tant que tel, ils sont couramment utilisés générateurs en cascade avec un couplage capacitif dans lequel une haute tension est produite par sections (cascade) de connexion séquentielles (voir. Par exemple, Kharadzha FN cours général de la technologie X-ray. "Energy", Moscou-Leningrad 1966, p. 321).
Mais l'utilisation de générateurs en cascade pour l'alimentation nécessite un générateur électrique à haute tension au moteur lui-même, ce qui impose des exigences strictes sur l'isolation.
Le but de la présente invention est de réduire la tension d'alimentation du moteur.
A cet effet, dans le moteur connu est réalisé sous la forme de deux cylindres coaxiaux avec des électrodes en forme de bandes qui sont disposées sur les surfaces concaves et convexes des cylindres, entre les électrodes des condensateurs de stockage sont connectés. Pour le stockage condensateur connecté en série avec des unités de redresseur, formant un générateur de cascade.

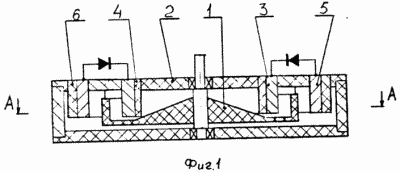

Fig. La figure 1 est une vue en perspective du moteur électrique, la coupe

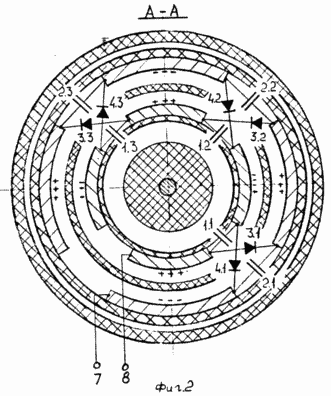

section 2 AA au schéma de câblage sur l'exemple d'un générateur à trois étages
Le moteur se compose du rotor 1 est réalisé sous la forme d'un volant avec une saillie cylindrique, le couvercle 2 avec des électrodes disposées sur des cylindres coaxiaux. Les électrodes 3 sont disposées sur la surface convexe du cylindre 4 et les électrodes 5 sur la surface concave du cylindre 6. Le rôle des condensateurs de stockage et de 1,1 1,3 2,1 2,3 effectue généralement transconductance capacité. la projection cylindrique volant d' inertie est inséré entre les électrodes 3 et 5. Afin d'augmenter l'efficacité du générateur en cascade d' unités de redresseur sont constitués de deux chaînes de 03/01 à 03/03 et 04/01 à 04/03. Entrées d'entrée 7 et 8 sont formées par les électrodes 5 et 3, l'anode de l'unité de redressement 3.1, la cathode de l'unité de redressement 4,1, les condensateurs points de raccordement 1.1 et 2.1. À la jonction des condensateurs 1.2 et 1.3 sont reliés aux blocs de jonction de redresseur 3.2 et 3.3. Pour la jonction des condensateurs 2.2 et 2.3 connectés aux blocs de jonction de redresseur 4.2 et 4.3. A la jonction des condensateurs et redresseurs bloque les électrodes 3 et 5.
Le moteur fonctionne comme suit. L'entrée est un courant alternatif monophasé. Dans la première demi-période laisse la composante négative du courant est appliqué à la borne 7, une conclusion positive à la 8. Ensuite , tous les condensateurs sont chargés à la valeur de crête (1U) dans la polarité indiquée: 1.1 condensateur à travers l' unité redresseur 4.1, 2.1 condensateur à travers l' unité redresseur 3.1, 1.2 condensateur à travers des unités de redressement 4,1, 3,2, 3,1, 1,3 condensateur par l'intermédiaire des unités de redresseur 4,1, 4,2, 4,3, 3,2, 3,1, 2,3 condensateur par l'intermédiaire des unités de redresseur 4.1, 4.2, 3.3, 3.2, 3.1. Dans la deuxième moitié du cycle, lorsque la composante négative est fixée à la broche 8 et une conclusion positive à 7, les condensateurs 1.1, la source d'entrée 2.1 , et sont connectés en série, charger les condensateurs ultérieurs à la valeur de crête triple (3U) dans la polarité indiquée. polarité et la tension des valeurs d'amplitude appropriée et ont des charges sur les électrodes 3 et 5. La tension appliquée au premier étage de la cascade est égal à la valeur maximale de U, la deuxième étape 2U, 3U , lors de la troisième étape. Les électrodes sont volant rebord charges opposées signe polarisés côté adjacent. Etant donné que la formation du champ électrostatique non-uniforme sur la paroi du rotor 1, il commence à tourner. L'augmentation de la tension d'alimentation se produit dans le moteur, il est donc nettement plus faible à l'entrée.
REVENDICATIONS
Moteur électrique comprenant un stator formé par deux cylindres coaxiaux diélectrique contenant la fente de travail du système coaxial polaire de n électrodes, le rotor et la connexion des électrodes de source d'alimentation, caractérisé en ce que chaque cylindre intérieur n d'électrodes, à l' exception de la dernière, est connectée à chaque n une de l'électrode cylindrique extérieure à travers la diode de commutation directe, et chacun de la partie extérieure électrode cylindrique n, sauf la dernière, est connectée à chaque n + 1 d'électrode interne du cylindre à travers la diode de commutation inverse, avec n = 1,3,5. dans lequel les électrodes voisines de chaque cylindre sauf le dernier, sont reliés entre eux par l'intermédiaire du système capacitif formant générateur construit avec des diodes en cascade, une source d'énergie connectée aux premières électrodes (n = 1), le stator cylindres intérieur et extérieur.
Moteur électrique selon la revendication 1, caractérisé en ce que ladite capacité parasite formée par capacités entre du stator que l'espacement entre les premières et les dernières électrodes.
Version imprimable
Date de publication 09.11.2006gg
