Fédération de Russie Patent RU2169245
DISPOSITIF pour enlever la glace des toits des bâtiments et des structures
Nom du demandeur: Georgy Anisimov; Kokossadzé Alexander Elgudzhevich; Yaroshenko Daniel G.
Nom de l'inventeur:. Anisimov GI; Kokossadzé AE. Yaroshenko DG
Le nom du titulaire du brevet: Georgy Anisimov; Kokossadzé Alexander Elgudzhevich; Yaroshenko Daniel G.
Adresse de correspondance: 113105, Moscou, Varsovie sh. 17, OAO "Orgenergostroy" tête. Département OVNT Anisimov GI-29
Date de début du brevet: 26.05.1999
L 'invention concerne le domaine de la construction, en particulier un dispositif pour éliminer la glace de l'avant-toit du toit. Le résultat technique de l'invention est d'améliorer l'efficacité de dégivrage avant-toit de toitures. L'appareil pour éliminer la glace de l'avant-toit de toitures de bâtiments est muni d'un ressort dans la direction opposée de l'action des impulsions mécaniques des tiges, d'une part associé à un élément élastique sous la forme d'un guide d'onde linéaire, découplé mécaniquement de l'avant-toit du toit, et d'autre part - à une source d'impulsions mécaniques, monté sur le support. L'introduction des tiges à ressort permettait de concentrer l'impulsion de force de la source de sa colère au guide d'onde linéaire, augmentant ainsi qu'il amplitude initiale des perturbations de l'alimentation et de l'isolement du guide de l'avant-toit du toit, permet de distribuer des vibrations à l'intérieur élastique de cette puissance des perturbations le long du guide linéaire sur une longueur supérieure à celle de la dispositif connu.
DESCRIPTION DE L'INVENTION
L'invention concerne le domaine de la technologie, ce qui contribue à éliminer la glace ou les glaçons des gouttières de toits de plusieurs bâtiments et structures. Cette zone peut être étendue dans le sens de l' utilisation de l'invention pour enlever la glace des surfaces et des éléments de l'avion, sous réserve de ce phénomène au cours du vol, des dispositifs aériens et d' autres dispositifs similaires, sous réserve de givrage.
Dispositif pour enlever la glace des toits des bâtiments et des structures, y compris situé le long de la corniche de l'élément rigide mobile pour attaquer la glace [1].
Un inconvénient du dispositif connu est la faible efficacité de l'appareil à cause du givrage de l'appareil se déplaçant le long de l'avant-toit l'élément rigide et, en outre, son utilisation pour les gratte-ciel pratiquement exclu.
Le plus proche de l'essence technique est un dispositif pour enlever la glace des toits des bâtiments et des structures, y compris la source d'impulsions mécaniques avec un noeud de son attachement à un bâtiment ou d'une structure et l'élément élastique situé le long de l'avant-toit du toit relié à une source d'impulsions mécaniques [2].
La raison qui empêche l'obtention du résultat technique requise est la faible efficacité de l'impact de l'élément élastique sur la glace par fixation rigide de ce dernier à l'avant-toit, provoquant des vibrations excitées dans l'élément fondu élastique dans la zone proche de l'influence de la source d'impulsion mécanique. En outre, la structure de montage, et situé sur la corniche du toit, amortit impulsions mécaniques de la source, ce qui réduit encore l'efficacité du dégivrage.
La base de l'invention est d'obtenir un résultat technique en augmentant l'efficacité du retrait des dispositifs de glace à partir de l'avant-toit du toit des bâtiments et des structures, ce qui est résolu par l'introduction du ressort dans la direction opposée de l'action des impulsions mécaniques des tiges, d'une part, relié à un élément élastique sous la forme d'un guide d'onde linéaire, découplée mécaniquement de l'avant-toit du toit, d'autre part, - une source d'impulsions mécaniques fixés à monter.
L'introduction des tiges à ressort a permis de se concentrer impulsion de force de la source de son indignation au guide d'onde linéaire, augmentant ainsi qu'il amplitude initiale des perturbations électriques et l'isolement du guide d'ondes à partir de l'avant-toit du toit permet distribué des vibrations à l'intérieur élastiques de cette puissance perturbations le long du guide linéaire sur une longueur beaucoup plus grande que dans un appareil connu [2].
En outre, guide d'onde linéaire est réalisé sous la forme d'un profilé métallique de section transversale quelconque qui assure la rigidité à la flexion admissible pour la longueur entre deux ancrages de barres adjacentes dans des conditions de glace chargé.
Ledit linéaire caractéristique de conception de guide d'ondes assure une propagation stable de vibrations élastiques sur la durée estimée du guide d'ondes.
En outre, l'ampleur du jeu entre l'avant-toit de découplage mécanique et l'élément élastique doit être excité par l'amplitude d'un guide linéaire des vibrations mécaniques de la source d'impulsions, ledit guide d'onde doit être située dans une zone de formation de glace intense au bord de l'avant-toit.
Le découplage mécanique de l'écart et l'indication de l'emplacement de guide d'onde linéaire au bord de l'avant-toit permet l'élimination de la glace, par exemple, sous la forme de stalactites, à la racine même de leur éducation, éliminant ainsi le risque de contact entre la surface vibrante du guide d'ondes à l'avant-toit.
Il est tout à fait raisonnable que le support est installé sur le mur d'un bâtiment ou d'une structure de l'extérieur ou l'intérieur.
Le réglage de l'unité de fixation augmente la rigidité de l'ensemble du système dans le sens du recul mécanique dynamique, augmentant ainsi l'amplitude des effets de guide d'ondes linéaires.
et il est raisonnable que le raccord de fixation est réalisé sous forme de tube coaxial avec la tige fixée rigidement à la paroi du bâtiment, et il est prévu sur le côté opposé d'une cavité de guide d'ondes linéaire pour montage de la source d'impulsions mécaniques entre un piston à ressort et une butée fixe sur le tube.
Cette solution améliore le confort d'entretien, mais il est également possible de réinstaller les sources d'impulsions d'une cavité à l'autre, ce qui augmente considérablement la longueur de l'avant-toit du dispositif de traitement. En outre, il est possible de traiter une pluralité de bâtiments à partir d'un seul dispositif.
Une autre solution technique est que la source d'impulsions mécaniques est réalisé en une bobine plane de Foucault générateur de courant de courant et l'impulsion est fournie, connectée électriquement à la bobine, entre la bobine et le piston et la plaque supplémentaire ensemble constitué d'un matériau de conductivité élevée.
Cette source d'impulsions mécaniques de conception va produire des impulsions mécaniques d'environ une dizaine à quelques fractions de microsecondes, à faible coût énergétique de production d'impulsion développera plus de puissance de frapper le guide d'onde linéaire.
Enfin, les courants de Foucault entre la bobine et la tige de montage d'une bobine à courants de Foucault est relié électriquement à la première bobine.
Cette solution augmente l'efficacité de la transition des phénomènes électromagnétiques en énergie mécanique.
En fin de compte, le résultat technique de la mise en œuvre de la présente invention sur l'art antérieur permettra d'améliorer considérablement les performances de l'appareil en général, est directement liée à l'augmentation de l'efficacité de l'enlèvement de la glace de l'avant-toit. En outre, l'appareil peut fonctionner sur différents types de sources d'impulsions mécaniques, y compris le système magnétique pulsé, électroaimants, vibrateurs, mécanique, pneumatique, de la poudre et d'autres types de batteries, et il est même possible d'utiliser un choc mécanique manuel. Bien sûr, dans chaque cas doit être mis en balance avec la faisabilité économique, l'efficacité et la productivité de décapage avant-toit de la glace.

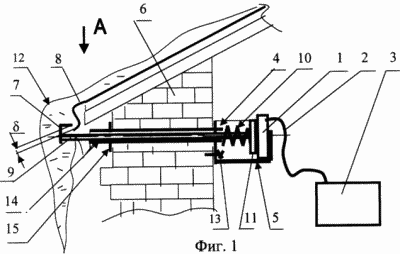

Fig. 1 montre une coupe longitudinale d'un dispositif pour enlever la glace des toits des toits des bâtiments en installant le support à l'intérieur (le grenier) côté du mur.

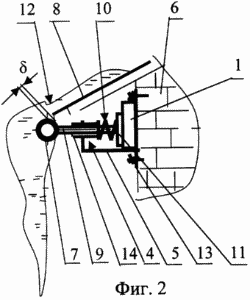

Fig. 2 - de la même installation sur le site en fixant la paroi latérale extérieure.
Fig. La figure 3 représente une vue de la figure. 1 et la Fig. 2.
Appareil pour enlever la glace de l'avant-toit de toitures de bâtiments comprend une source d'impulsions mécaniques 1 relié par un câble 2 à l'unité d'alimentation 3 et fixés dans la cavité 4, l'unité de fixation 5, qui est fixé de manière rigide à la paroi 6 du bâtiment ou de la structure, l'élément élastique sous la forme d'une chaîne linéaire guide d'onde 7 situé le long de l'avant-toit du toit 8 et les tiges 9 et qui sont ressort 10 qui tire les tiges à travers la plaque 11 à la source d'impulsions mécaniques 1. les tiges 9 de l'autre extrémité de façon pivotante ou solidaire du guide d'onde linéaire 7 constitué d'un métal profiler comme, par exemple, la Fig. 1 comme un coin, et sur la figure. 2 - pipe, mais à la condition de posséder la rigidité affaissement admissible sur une longueur L 1 et L 2 entre les fixations de deux tiges adjacentes 9, le guide d' onde 7 est mécaniquement découplé de l'avant - toit du toit à travers l'espace
Égal à une valeur supérieure à l'amplitude des vibrations excitées et en même temps se trouve dans une zone d'une intense formation de la glace 12. L'ensemble de fixation 5 est monté de façon rigide au moyen de plots 13 sur le mur du bâtiment avec l'extérieur 6 (Fig. 1) ou à l'intérieur (figure 2). Latéral et, en outre, muni d'un conduit 14 qui est la tige mobile 9 et le tube lui-même est fixé à l'intérieur du mur ou de l'extérieur au moyen d'une bride 15, et à l'intérieur - avec l'ensemble de fixation 5.
En outre, l'alimentation 3 peut être configurée en tant que générateur de courant d'impulsions, la source d'impulsions mécaniques 1 - bobine plane des courants de Foucault et la plaque 11 est réalisée en un matériau conducteur ou d'une seconde bobine plate connectée électriquement à la première.
Lorsque la valeur critique de givrage, qui est fixé pour chaque cas particulier, mettre l'alimentation 3, et si elle est conçue comme un générateur de courants pulsés, il accumule de l'énergie électrique et d'atteindre un niveau donné est une courte période de temps est alimenté par le câble 2 à la source des impulsions mécaniques dans une bobine des courants de Foucault, dans lequel l'énergie électrique est convertie en un champ magnétique qui interagit avec une plaque 11 ayant une conductivité électrique élevée, ou bien la deuxième bobine, par exemple, connectée séquentiellement à la première, et par conséquent, une plaque de répulsion tranchante ou une bobine supplémentaire 11 de source d'impulsions mécaniques (bobine primaire) 1. à son tour, la plaque ou les résultats de bobines supplémentaires en mouvement de translation tige de ressort 9, qui frappe le guide linéaire 7, éveilleur forcé vibrations élastiques dans le dernier élément. Ces vibrations se propager à toute la longueur du guide d'ondes, secouer la glace à la fois du guide d'onde, et les avant-toits 8. Après avoir effectué la tige de travail utile 9 revient à sa position initiale par le ressort 10.
informations bibliographiques
- Antipenko AA RF N 2096567, cl brevet. E 04 D 13/076, 13/03/96, la
- Levin IE RF N 1638285, cl brevet. E 04 D 13/06, 24/02/89, la
REVENDICATIONS
- Dispositif pour enlever la glace sur les avant-toits des bâtiments et des constructions, y compris la source d'impulsions mécaniques avec un nœud de sa fixation à un bâtiment ou une structure et l'élément élastique situé le long de l'avant-toit du toit, relié à une source d'impulsions mécaniques, caractérisé en ce qu 'il est en outre muni d'un ressort dans la direction opposée de l'action impulsions mécaniques des tiges, d'une part associé à un élément élastique sous la forme d'un guide d'onde linéaire, découplés mécaniquement de l'avant-toit du toit, d'autre part - source d'impulsions mécaniques de c, monté sur le support.
- Appareil selon la revendication 1, dans lequel la ligne de guide d'ondes est réalisé sous la forme d'un profilé métallique de section transversale quelconque qui assure la rigidité à la flexion admissible pour la longueur entre deux ancrages de barres adjacentes dans des conditions de glace chargé.
- Appareil selon la revendication 1, caractérisé en ce que la quantité d'espace libre entre l'avant-toit de découplage mécanique et l'élément élastique doit être excité par une valeur linéaire pour les fluctuations d'amplitude de l'onde provenant de la source d'impulsions mécaniques, ledit guide d'onde doit être située dans une zone de formation de glace intense au bord de l'avant-toit.
- Appareil selon la revendication 1, caractérisé en ce que l'unité de montage est montée sur le mur d'un bâtiment ou d'une structure de l'extérieur ou l'intérieur.
- Appareil selon la revendication 1, caractérisé en ce que le support est conçu comme un c tige tube coaxial fixé de manière rigide à la paroi du bâtiment, et il est prévu sur le côté opposé d'une cavité de guide d'ondes linéaire pour l'installation de fixation de la source d'impulsions mécanique entre un piston à ressort et une butée fixe sur le tube.
- Appareil selon la revendication 1, caractérisé en ce que la source d'impulsions mécaniques est réalisé en une bobine plane de Foucault générateur de courant de courant et l'impulsion est fournie, connectée électriquement à la bobine, entre la bobine et les courants de Foucault et la plaque d'ensemble de tiges constitué d'un matériau de conductivité élevée.
- Dispositif selon l'une quelconque des revendications 1 - 6, caractérisé en ce qu 'entre la bobine et la tige de courants de Foucault le montage d'une bobine à courants de Foucault est relié électriquement à la bobine primaire.
