Low-cost SPEED électrotechnologie DRY
les matériaux poreux tels que le bois

Dudyshev Valery, Russie, Samara
Université technique Samara
(Demande d'enregistrement d'invention FIPS №2005002658)

L'invention concerne des dispositifs éliminer l'humidité des matériaux poreux tels que le bois.

Le résultat technique de ce modèle d'utilité est d'améliorer le dispositif de séchage d' un matériau poreux, tel que le bois.

Ledit résultat technique est obtenu en ce que dans le dispositif connu, comportant une chambre de séchage, un dispositif d'évacuation d'humidité du matériau poreux sous la forme d'un dispositif électrique comprenant deux électrodes et une source de tension et un dispositif d'évacuation de l' humidité hors de la chambre de séchage, l'humidité Dispositif de matériau poreux enlèvement est sous la forme contrôlé pompe électroosmotique, par exemple, le type capillaire élevé, et comme cette pompe capillaires pores utilisés essorés matériau capillaire, le matériau séché à la pompe électro-osmotique se compose d'amplitude réglable et de fréquence du convertisseur de haute tension des tensions de signe constant, par exemple sous la forme d'une tension du type à oscillateur à impulsions inductif oscillateur bloqué, résonant à haute tension Tesla transformateur à haute tension générateur électrostatique de Van de Graaff et les buts de sa mise en oeuvre, de la matière sèche, et deux ou plusieurs électrodes sont connectées électriquement à la sortie, par exemple, les potentiels positifs et négatifs du convertisseur à haute tension, et le poussoir l'humidité et évacue l'humidité des électrodes électriquement chargées sont dimensionnées et les carrés sont égales ou plus grandes tailles, et les zones, telles que les faces d'extrémité pour sécher le matériau poreux, dans lequel l'une des électrodes, par exemple, une électrode (s) chargé positivement est solidement fixé (s) à l'un des les surfaces de la matière séchée, par exemple, une extrémité et une électrode chargée négativement (s) et serré ou avec un écart attaché (s) à l'opposé, par exemple, la surface d'extrémité de la matière sèche, dans lequel une ou plusieurs des électrotechnologie pompe électrode extracteur électrode d'humidité, par exemple, l'électrode chargée négativement (dY) comprend: (al) un dispositif et d'évacuation des vaporisée par le champ électrique, par exemple, la vapeur d'eau froide et adsorber (ou) d'un liquide du matériau séché, et le dispositif d'adsorption et l'évacuation de fluide électrode d'extraction d'effet de mèche comprend un matériau capillaire, une membrane perforée, et le dispositif de pressage liquide, tel que l'échantillon receveur avec la vibration de régulation d'amplitude et la fréquence des vibrations de la membrane étant extracteur électrode d'humidité comprend un dispositif de matériau dense de sertissage séché et fonctionnellement et structurellement associé à un dispositif à vide et placé, par exemple, en dessous de la matière sèche, dans lequel le dispositif comprend de vide une pompe à vide, le réservoir de collecte de liquide, et un clapet anti-retour relié à l'atmosphère, et une électrode d'humidité de traction est faite de matériau poreux, dans lequel le dispositif est pourvu d'un ou plusieurs générateurs de chaleur locale ou distribuée à chauffer le matériau séché, par exemple, le générateur (s) dirigé rayonnement micro-ondes, le chauffage (E) dispositif (s) de chauffage électrothermique, des brûleurs à gaz placé localement ou dans tout le volume de la chambre de séchage utilisée dans le procédé de matériau de séchage séparément, dans différentes combinaisons, et (ou) en même temps, et comme un dispositif de chauffage thermique local de matériaux égouttés utilisé micro-ondes source de chaleur, un radiateur, par exemple directionnel placé dans une zone de séchage, l'une des surfaces du matériau, par exemple, dans la partie d'extrémité du bois, et ayant une structure combinée à l'électrode d'humidité du poussoir, et éjecter l'électrode d'humidité, par exemple, l'électrode positive de la pompe électro-osmotique est structurellement associé à un chauffage ( e) le dispositif (s), par exemple, le chauffage électrothermique, par exemple, des bouts de bois, dans lequel le dispositif de chauffage comprend, par exemple, des fibres de carbone matériau activé matériau en outre activé, et une source de chaleur, telle qu'une pompe électroosmotique de l'électrode combinée, un élément chauffant électrique, connecté électriquement à une source de tension supplémentaire réglable avec un dispositif de commande et de puissance de température, la matière active avec l'élément de chauffage est réalisé sous la forme d'une bande qui est recouverte, par exemple, des portions d'extrémité, les pièces et (ou) le matériau dessicatif entier, le dispositif a achevé la centrifugeuse pour faire tourner la matière sèche et liquide primaire pressé dans le matériau poreux par des forces centrifuges, et sécher un matériau capillaire, telles que le bois (bois de sciage) est disposé dans les capillaires de la chambre de séchage à la verticale, l'électrode poussoir d'humidité à l'aide d'un dispositif de chauffage et le matériau dense de sertissage drainé renforcée avec une matière sèche supérieure, et un extracteur adsorption du dispositif d'électrode à l'humidité et un dispositif d'évacuation étanche au fluide à sertir matériau séché, un dispositif à vide de dispositif d'arrêt d'échantillon et des conteneurs pour la collecte de renforcement de matériau de fond séché à fluide, et sur le dessus de la matière sèche peut être placé un récipient d'imprégnation d'un liquide à usage spécifique connecté à l'électrode de poussée, assurant son continu ou le transfert cyclique (aspiration) dans le matériau, tel que l'électro-osmose et par gravité, par exemple par perforation, ce dispositif terminé dispositif mouvement cyclique d'une ou plusieurs électrodes de la pompe équipée d'adsorbants électroosmotique de l'humidité le long des surfaces de la matière séchée, par exemple, d'après le programme, fournir une haute qualité de la matière sèche à une intensité donnée elle-même le séchage, par exemple, le matériau déshydratant initialement humide, par exemple des briques humides, le papier, les produits en béton matériau en vrac humide, et le reste est placé de manière mobile par rapport électrodes de pompe électrotechnologie, par exemple, a des électrodes fixes à plat avec un minimum jeu par rapport l'autre, par exemple, un matériau drainé placé sur le plateau non conducteur mobile, par exemple sur une bande transporteuse, la partie supérieure et inférieure et (ou) des côtés de la palette à roulettes, les électrodes de longueur et de largeur, par exemple égale à la longueur de la bande, et la largeur de la palette, par exemple, la partie active du transporteur à courroie. attaché à heteronymic haute tension potentiels électriques du convertisseur de tension, ou le matériau est placé directement sur le plateau mobile électriquement conducteur, par exemple, une bande électriquement conductrice transporteuse avec placé sur celui-ci d'adsorption matériau conducteur structurellement associé à l'une des électrodes et les deuxièmes et les autres électrodes en forme de conducteur électrique (leurs) plan (s) placé sur eux (ou) des côtés de la bande transporteuse, à une distance suffisante pour éviter un claquage électrique des électrodes attachées à heteronymic potentiels électriques et éliminer l'humidité des matériaux poreux, le dispositif peut être complété dispositif pressé adsorption humide courroie de transporteur, alignée, par exemple, avec ses rouleaux et le dispositif de réception - un conteneur pour la collecte des matières enlevées et l'eau pressée, et qui contient, par exemple, trois électrodes et matériau capillaire sécher, tel que le bois, qui sert dans une chambre de séchage entre deux ou plusieurs mutuellement des électrodes mobiles znakopostojannom champ électrique avec la direction du champ électrique de préférence le long des capillaires, dans lequel les deux électrodes planes peuvent être étroitement couplées mécaniquement aux extrémités du matériau capillaire, comme le bois de tranchage mécanique, une interconnexion électrique entre eux pour heteronymic potentiels électriques de la haute tension du convertisseur de tension de signe constant, et une troisième électrode, par exemple, circulaire, couvrant essoré le matériau capillaire, comme un tronc d'arbre peut être déplacé avec le mouvement de celui-ci le long de ces capillaires, par exemple, avec son emplacement spatial d'origine à proximité d'une électrode à un potentiel électrique inverse, et son déplacement à usage unique ou cyclique subséquente, jeu minimal le long de l'alésage du capillaire, par exemple, entre les électrodes chargées positivement et négativement, joint électriquement à la sortie du convertisseur de tension, le dispositif étant complété séchage intensificateur, par exemple, un récipient de liquide bouillant facilement raccordé de façon étanche à l'électrode de poussée, dans lequel une des deux électrodes de la pompe électroosmotique est rendu poreux et est immergé, par exemple, une surface d'extrémité de la matière sèche dans le liquide à point d'ébullition tel que l'acétone, qui au moyen d'électro-osmose est introduite dans les capillaires du matériau, sur le côté opposé de l'élimination de l'humidité, l'appareil est fourni et à la fois de chauffage local des liquides à bas point d'ébullition, dans les capillaires de la matière, pour le chauffer à l'ébullition, un déplacement ultérieur formé par la vapeur du fluide à partir du matériau d'humidité drainée, caractérisé en ce que le fluide introduit dans le bois ou tout autre matériau poreux peut être utilisé, par exemple, une solution antiseptique, une solution de bois de coloration de la solution d'ignifugation et ainsi de suite., dans lequel le dispositif comporte une interconnexion, par exemple par l'intermédiaire d'un système de contrôle de processeur comprenant un contrôle de l'appareil de séchage, par exemple, pour réguler la vitesse de séchage, par exemple, le contrôle de l'intensité de chauffage matériau productivité du régulateur pompe électro-osmotique, tel qu'un régulateur du champ électrique entre les électrodes, et ( ou) la fréquence des impulsions de champ électrique, le contrôle de la fréquence et l'amplitude des vibrations sonores, contrôler le degré de vide de la zone de travail, des capteurs d'humidité, disposé dans le volume de la matière sèche et et et le dispositif (s) des circuits de commutation dans le processus et à la fin du séchage et le dispositif programmable de séchage poreux pour un matériau de programme donné, l'humidité dispositif d'extraction est complétée par un adsorbant poreux, attaché à la surface de travail d'une ou plusieurs électrodes, et (ou) enveloppant tout matériau poreux être séché, dans lequel la capacité de rétention de limitation de l'adsorbant poreux est choisi dans certaines conditions, par exemple, devrait être suffisante pour accueillir toute l'humidité de l'électro-osmose déshumidifié, la matière poreuse, qui est le dispositif complété empilage matériau de séchage, tel que le bois, et le dispositif de son étanchéité, qui est formée d'un matériau élastique, tel que du polyéthylène épais, le cuir synthétique, par exemple, le pliage, par exemple sous la forme d'un soufflet, revêtent sur le tas de bois et fixée à une extrémité de la pile avec un matériau de séchage, tel qu'un anneau à vide qui est en même temps l'électrode tirant l'installation électro-osmotique, l'empilement de l'appareil peut être constructivement combiné avec les autres éléments du dispositif de séchage, tels que les électrodes de l'adsorbant de la pompe électroosmotique et chauffage des éléments, l'appareil peut être conçu comme un conteneur mobile, par exemple sur un véhicule, et peuvent être complétés par des matériaux séchés un paquet scellé de l'appareil tels que le bois.

Dispositif pour éliminer l'humidité des matériaux poreux

L'invention concerne des dispositifs éliminer l' humidité des matériaux poreux tels que le bois.

Le dispositif le plus proche du même objet dans le modèle d'utilité indiquée par un ensemble d'attributs est une humidité périphérique de matériaux poreux tels que le bois enlèvement, comprenant une chambre de séchage, un dispositif d'évacuation d'humidité du matériau poreux sous la forme d'un dispositif électrique comprenant deux électrodes et une source de tension et un dispositif d'évacuation de l' humidité de la chambre de séchage - un prototype - RF brevet №2115870.

Avec tous les avantages du prototype, le dispositif d'élimination de l' humidité existante des matériaux poreux tels que le bois ne fournit pas une intensité suffisante pour sécher le matériau de séchage, tel que le bois et nécessite une grande consommation d'énergie électrique à créer des décharges électriques.

Le but de l' invention est d'augmenter l' efficacité et l'intensité du processus de séchage du matériau poreux, tel que le bois.

Le résultat technique de ce modèle d'utilité est d'améliorer le dispositif de séchage d' un matériau poreux, tel que le bois.

Ledit résultat technique est obtenu en ce que dans le dispositif connu, comportant une chambre de séchage, un dispositif d'évacuation d'humidité du matériau poreux sous la forme d'un dispositif électrique comprenant deux électrodes et une source de tension et le dispositif de retirer l'humidité de la chambre de séchage, le dispositif d' extraction d'humidité du matériau poreux se présente sous la forme contrôlé pompe électroosmotique, par exemple, le type capillaire élevé, et comme cette pompe capillaires pores utilisés essorés matériau capillaire, le matériau séché à la pompe électro-osmotique se compose d'amplitude réglable et de fréquence du convertisseur de haute tension des tensions de signe constant, par exemple sous la forme d'une tension du type à oscillateur à impulsions inductif oscillateur bloqué, résonant à haute tension Tesla transformateur à haute tension générateur électrostatique de Van de Graaff et les buts de sa mise en oeuvre, de la matière sèche, et deux ou plusieurs électrodes sont connectées électriquement à la sortie, par exemple, les potentiels positifs et négatifs du convertisseur à haute tension, et le poussoir l'humidité et évacue l'humidité des électrodes électriquement chargées sont dimensionnées et les carrés sont égales ou plus grandes tailles, et les zones, telles que les faces d'extrémité pour sécher le matériau poreux, dans lequel l'une des électrodes, par exemple, une électrode (s) chargé positivement est solidement fixé (s) à l'un des les surfaces de la matière séchée, par exemple, une extrémité et une électrode chargée négativement (s) et serré ou avec un écart attaché (s) à l'opposé, par exemple, la surface d'extrémité de la matière sèche, dans lequel une ou plusieurs des électrotechnologie pompe électrode extracteur électrode d'humidité, par exemple, l'électrode chargée négativement (dY) comprend: (al) un dispositif et d'évacuation des vaporisée par le champ électrique, par exemple, la vapeur d'eau froide et adsorber (ou) d'un liquide du matériau séché, et le dispositif d'adsorption et l'évacuation de fluide électrode d'extraction d'effet de mèche comprend un matériau capillaire, une membrane perforée, et le dispositif de pressage liquide, tel que l'échantillon receveur avec contrôle du niveau d'amplitude de vibration et la fréquence des vibrations de la membrane étant extracteur électrode d'humidité comprend un matériau de sertissage séché serré, avec une électrode d'humidité de traction est fonctionnellement et structurellement combinés à un dispositif à vide et placé, par exemple, en dessous de la matière sèche, et dispositif de vide comprend une pompe à vide, le réservoir de collecte de liquide, et un clapet anti-retour relié à l'atmosphère, et une électrode d'humidité de traction est constitué d'un matériau poreux, dans lequel le dispositif est pourvu d'un ou plusieurs générateurs de chaleur locale ou distribuée à chauffer le matériau séché, par exemple, le générateur (s) orientée chauffe-microwaveable (s) dispositif (s) de chauffage électrothermique, des brûleurs à gaz placé localement ou dans tout le volume de la chambre de séchage utilisée dans le procédé de matériau de séchage séparément, dans différentes combinaisons, et (ou) en même temps, et comme un dispositif de chauffage thermique local matériaux égouttés de source utilisé par micro-ondes à la chaleur, un radiateur, par exemple directionnel placé dans la zone de séchage des surfaces du matériau, par exemple, dans la partie d'extrémité du bois et structurellement combinés à l'électrode d'humidité du poussoir, et éjecter l'électrode d'humidité, par exemple, l'électrode positive électro-pompe de manière constructive combinée avec le chauffage (E) dispositif (s), par exemple, le chauffage électrothermique, par exemple, des bouts de bois, dans lequel le dispositif de chauffage comprend, par exemple, des fibres de carbone matériau activé matériau en outre activé, et une source de chaleur, comme un électro-osmose de l'électrode combinée la pompe sous la forme d'un élément chauffant électrique, connecté électriquement à une source de tension supplémentaire réglable pour contrôler la température et la puissance, la matière active avec l'élément de chauffage est réalisé sous la forme d'une bande qui est recouverte, par exemple, des portions d'extrémité, les pièces et (ou) le matériau dessicatif entier, l'appareil дополнено центрифугой для вращения осушаемого материала и начального отжима жидкости из пористого материала центробежными силами, причем осушаемый капиллярный материал, например, древесину (пиломатериалы) располагают в сушильной камере капиллярами вертикально, причем выталкивающий влагу электрод с нагревательным устройством и устройством плотного обжима осушаемого материал укреплён сверху осушаемого материала, а вытягивающий влагу электрод с устройством адсорбирования и эвакуации жидкости, устройством плотного обжима осушаемого материала, виброустройством вакуумным устройством и ёмкостью для сбора жидкости укреплены снизу осушаемого материала, причем сверху осушаемого материала может быть размещена емкость с пропиточной жидкостью определенного назначения, соединенная с выталкивающим электродом , обеспечивающим ее непрерывное или циклическое перемещение (всасывание)в материал, например, электроосмосом и силами гравитации, например, через его перфорации, причем это устройство дополнено устройством цикличного перемещения одного или нескольких электродов электроосмотического насоса, снабженных адсорбентами влаги, вдоль поверхностей осушаемого материала, например , по программе, обеспечивающей высокое качество получаемого осушаемого материала при заданной интенсивности самой сушки, например, исходно влажный осушаемый материал, например влажные кирпичи, бумага, железобетонные изделия влажные сыпучие материалы и прочие, размещены подвижно относительно электродов электросмотического насоса, например, размещены плоские неподвижные электроды с минимальным зазором относительно друг друга, например, осушаемые материалы размещены на подвижном неэлектропроводящем поддоне, например, на ленте транспортера, причем сверху и снизу и (или) с боков этого подвижного поддона, установлены электроды длиной и шириной, например равной длине ленты и ширине этого поддона, например, рабочей части ленты этого транспортера, присоединенные к разноименным высоковольтным электрическим потенциалам преобразователя напряжения, или этот материал размещен непосредственно на электропроводящем подвижном поддоне, например, электропроводящей ленте транспортера с размещенном на ней адсорбционного электропроводящего материала, конструктивно совмещенным с одним из электродов, а второй и иные электроды в виде электропроводящей (их) плоскости (ей) размещены над ним и (или) с боковых сторон от ленты транспортера, на расстоянии, достаточном для предотвращения электрического пробоя электродов, присоединенных к разноименным электрическим потенциалам, причем устройство удаления влаги из пористых материалов может быть дополнено устройством отжима влажной адсорбционной ленты этого транспортера, совмещенным, например, с его валками, и приемным устройством – емкостью для сбора этой удаленной из материалов и отжатой влаги, причем содержит, например, три электрода, причем осушаемый капиллярный материал, например, древесина, размешен в камере сушки между двумя и более взаимно подвижными электродами в знакопостоянном электрическом поле с направлением вектора электрического поля преимущественно вдоль капилляров, причем два плоских электрода могут быть плотно механически присоединены к торцам капиллярного материала, например, торцевым срезам древесины, с электрическим присоединениям их к разноименным электрическим потенциалам высоковольтного знакопостоянного преобразователя напряжения, а третий электрод, например, кольцевой, с охватом осушаемого капиллярного материала, например, ствола дерева может быть подвижным с перемещением его вдоль этих капилляров, например, с его исходным пространственным размещением возле электрода с противоположным электрическим потенциалом , и последующим его одноразовым или циклическим перемещением, с минимальным зазором, вдоль капиллярного ствола, например, между положительно и отрицательно заряженными электродами, электрически присоединёнными к выходу преобразователя напряжения, причем устройство дополнено интенсификатором осушки, например, емкостью с легко кипящей жидкостью, плотно соединенной с выталкивающим электродом, причем один из двух электродов электроосмотического насоса, выполнен пористым и погружён, например, торцевой поверхностью осушаемого материала в эту легко кипящую жидкость, например, ацетон, который посредством электроосмоса вводят в капилляры материала, с противоположной стороны удаления влаги, причем устройство снабжено и и локальным нагревателем этой легкокипящей жидкости в капиллярах материала, для нагревания ее до кипения, о последующим вытеснением образованным паром этой жидкости из осушаемого материала влаги, причем в качестве жидкости, вводимой в древесину или другой пористый материал, может быть использован, например, раствор антисептика, раствор противопожарной обработки древесины, красящий раствор и пр., причем устройство снабжено взаимосвязанной, например, через процессор, системой управления, содержащей регуляторы устройств сушки, например, для регулирования интенсивности осушки, например, регулятором интенсивности нагрева материала, регулятором производительности работы электроосмотического насоса, например , в виде регулятора напряжённости электрического поля между электродами и(или) частоты импульсов электрического поля, регулятором частоты и амплитуды звуковых колебаний, регулятором степени вакуумирования рабочей зоны, датчиками влажности, размещёнными по объёму осушаемого материала, а и и устройством (ами) коммутации электрических цепей в процессе и в конце сушки и программируемым устройством сушки пористого материала по заданной программе, причем устройство удаления влаги дополнено пористым адсорбентом, присоединенным к рабочей поверхности одного или нескольких электродов, и(или) обволакивающим весь осушаемый пористый материал, причем предельная влагоемкость этого пористого адсорбента выбирается из определенных условий, например, должна быть достаточна для вмещения всей влаги из осушаемого электроосмосом, пористого материала, причем оно дополнено устройством штабелирования материала сушки, например, древесины , и устройством его герметизации, которое выполнено из эластичного материала, например, толстого полиэтилена, кожезаменителя, например, складным, например, в виде гармошки, одеваемой на штабель из древесины и закрепляемой на одном конце штабеля с осушаемым материалом, например, на вакуумном кольце, являющимся одновременно вытягивающим электродом электроосмотической установки, причем устройство штабелирования может быть конструктивно совмещено с иными элементами устройств сушки , например, с электродами электроосмотического насоса, адсорбирующими и нагревательными элементами, причем устройство может быть выполнено в виде передвижного контейнера, например на автотранспорте, и может быть дополнено устройством герметичной упаковки высушенных материалов, например, пиломатериалов.

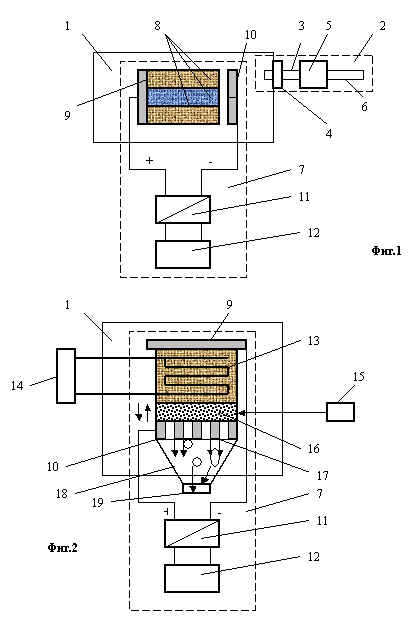

Устройство удаления влаги пористых материалов на уровне блок- схем показано на фиг.1-6 . Здесь, на этих блок-схемах ( фиг.1-6 ) применена сквозная нумерация элементов установки На фиг.1 показано простейшее устройство удаления влаги из пористых материалов, содержащее камеру сушки 1 , устройство 2 удаления влаги из камеры 1 , содержащее патрубок 3 , обратный клапан 4 , вакуумный насос 5 , и выходной патрубок с клапаном 6 , электроосмотический насос 7 , содержащий осушаемый пористый материал 8 , например, в виде древесины, два электрода 9, 10 , высоковольтный преобразователь напряжения 11 , регулируемый по амплитуде и частоте, и первичный источник напряжения 12 .

Fig. 2 показано модернизированное устройство удаления влаги из пористых материалов, снабжено нагревательными элементами 13 , присоединенными электрически к дополнительному источнику 14 напряжения, причем электроосмотический насос 7 снабжен адсорбирующим материалом 16 , соединенных с вибратором 15 , и размещенным между электродом 10 , и торцом осушаемого материала 8 причем электрод 10 выполнен с перфоратором 17 , и механически присоединен через влагосборник 18 к емкости 19 .

Fig. 3 показано модернизированное устройство удаления влаги из пористых материалов, на примере сушки пористых материалов различной формы одновременно электросмосом и односторонним (электро)термическим нагревом, причем электроды 9, 10 электроосмотического насоса выполнены в виде электропроводящих коаксиальных цилиндров, например, с перфорацией и электрически присоединенных через высоковольтный преобразователь напряжения 11 к первичному источнику напряжения 12 , между которыми размещен адсорбент 16 , полностью обволакивающий осушаемые материалы 13 , причем на внутренней поверхности цилиндрического электрода 9 размещены электронагревательные элементы 13 , электрически присоединенные к дополнительному регулируемому источнику 14 напряжения.

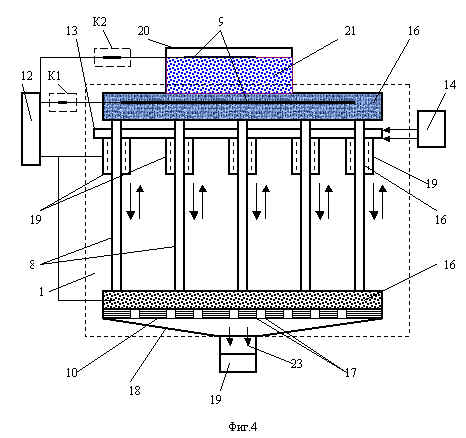

На фиг.4 показано модернизированное устройство удаления влаги из пористых материалов, для варианта осушиваемых материалов 8 , например, древисины, например, пиломатериалов, размещенных в камере 1 , например, вертикально, или горизонтально причем электроосмотический насос 7 содержит дополнительные подвижные электроды 19 , совмещенные с пористым материалом 16 , причем с боковых граней или(и)торца электродов размещены электронагревательные элементы 13 , совмещенные с реечным или иным устройством вертикального синхронного перемещения подвижных электродов 19 , причем через пористый материал 16 с уплотнителем (не показан), к верхним торцам древесины 8 присоединена емкость 20 с жидким раствором, например, антисептика, 21 причем к нижним торцам осушаемой древесины 8 присоединено и через вытягивающий электрод 10 с пористым материалом 16 вакуумирующее устройство 23 . Оно соединено через влагосборник 18 с емкостью 19 . Ключи К1,2 предназначены для коммутации цепей высокого напряжения на электроды 9 в режиме ввода в пористый материал вспомогательной жидкости , например, антисептика, красителя. Электроды 9,10 могут быть выполнены с перфорацией.

На фиг.5 показано электроосмотическое устройство сушки пористых материалов 8 в камере 1 , находящихся на подвижном поддоне, например на транспортере конвейера в движении, с непрерывным или повторно –кратковременном перемещением ленты конвейера, содержащем подвижный электрод 10 -электропроводящую ленту транспортера и неподвижный электрод 9 , размещенный над пористым материалом 8 на расстоянии предотвращающим недопущение электрического пробоя электродов 9,10 через источник 11 .

La figure 6 montre un système de régulateurs de commande interconnectés dispositif de séchage pour un programme donné et par des moyens d'information de l'humidité capteur 28 Désignation de certains éléments de cette unité est similaire à -schéma numérotation dans les figures 1-5. Ici et montrer de nouveaux éléments processeur -upravlyayuschy 29, la gestion d' un des contrôleurs distribués système 12, 14, 32, 34, commande le capteur d'humidité 28, le matériau séché 8 dans une enceinte étanche 1 à travers le séchage les conduisit au programme suivant organes de contrôle-système 30 du convertisseur à haute tension 12 système de commande 31, une source de tension réglable 14 raccordée à l'élément chauffant 13, le système 33 de commande de la fréquence basse fréquence audio vibreur 32, le système de contrôle 35 du générateur de micro - ondes 34 des micro - ondes - Le chauffage d' un côté de la matière 8.

Considérons le fonctionnement de ces dispositifs à la dynamique de séchage. L'eau simple dispositif de matériau poreux, figure la suppression. 1 fonctionne comme suit. Lorsqu'une tension élevée (30 à 40 kV) d'une faible puissance à haute tension unité de conversion 11 aux électrodes 9, 10 provoque l'humidité contenue dans la matière séchée 8 se déplace en raison des effets de capillarité et électroosmotique dans la direction d'éjection de l'électrode 9 vers l'électrode 10 est tiré. Ensuite, le matériau séché retiré de l'humidité sous la forme de huit milieu biphasique est retiré de la chambre 1 en évacuant dispositif d'aspiration 2.

L'appareil représenté sur la Fig. 2, l' élimination de l' humidité du matériau poreux, un certain nombre de nouveaux éléments fonctionnels modernisés décrit ci - dessus fonctionne comme suit. Le premier matériau 8 à sécher est chauffé en faisant passer un courant électrique à travers l'élément chauffant 13 de la source 14 et la valeur courante vitesse de chauffage réglée en changeant la source de tension 14, la régulation de la tension. En outre, une haute tension du transformateur haute tension 11 aux électrodes 9, 10 et le procédé électroosmotique matériau adsorbé 8 éloigné de l'humidité dans le matériau poreux 16. Evacuation du fluide de la matière poreuse 16 est réalisée par échantillon receveur 15, suivie d'une traduction de l'humidité à travers les perforations 17 dans l'électrode de traction 10, et le piège de l' eau 18 dans le récipient 19.

Dispositif éliminer l' humidité du matériau poreux représenté sur la figure. 3 fonctionne comme suit. la matière séchée 8 donne l'adsorbant d' humidité poreux 16 par les effets capillaires et électro, le procédé d'adsorption est augmentée par chauffage de l'électrode 9 par les éléments chauffants 13.

Dispositif éliminer l' humidité à partir de matériaux poreux, par exemple séchage du bois figure. 4 fonctionne comme suit. des électrodes mobiles 19, reliés mécaniquement entre eux, connectés électriquement à la haute tension régulée inverseur 11, une tension se déplaçant le long du bois 8 dans un plan vertical et chauffer en même temps le bois 8 au moyen d'éléments chauffants 13 et retirer le dispositif à vide 23 de l'humidité hors de la chambre de traitement 1, de ce fait, ainsi que effet électroosmotique une élimination plus efficace de l' eau drainée à partir de bois 8, puis à travers les perforations des électrodes 9, 10 en dehors de la chambre 1. Cet appareil est équipé d'une capacité de 20, couplé avec le matériau poreux 16, rempli d'une certaine solution, permet non seulement de drainer le matériau, mais aussi ajouté après séchage I'électroosmose, électrophorèse, structures capillaires drainés bois 8 différentes nécessaires solutions technologiquement importantes de 21, par exemple, un antiseptique et le feu et un autre liquide à partir du récipient 20 en bois 8 fibres. Dans cette électropompe touche de mode K1 et commutateur ouvert-fermé K2.

L'appareil (5) fonctionne comme suit. Au bout d' un dispositif de chargement (non représenté) dans la chambre de séchage de convoyeur contenant la bande d'électrode 10, tendue sur les tambours 25, 26 , on introduit le matériau poreux 8 à sécher. Après le chargement du matériau 8 dans la chambre 1 aux électrodes 9, 10 est alimenté à partir des potentiels électriques élevés du bloc 12 et de créer un champ électrique dans la zone de séchage 8 et matériel pour potetsial électrique bande conductrice est alimentée par un ressort comme électrode spéciale 24, la brosse de carbone. En conséquence, la survenue de l' électro - osmose sortant de l'humidité du matériau et absorbée par l'agent adsorbant poreux 16 qui est pressé rouleaux 26, 27 et est ensuite retiré de la chambre 1 à 18 vlagopriemnik récipient 19, et une paire d'humidité présente dans le dispositif de caméra 1 deux capuchons. Après ce processus est terminé et le matériau 8 ochushki séché à travers la trémie de déchargement (non représentée) est retirée en dehors de la chambre 1 et il est chargé avec un autre convoyeur de traitement par lots en mouillant le matériau poreux 8. Ce dispositif est conçu pour traiter et mettre en oeuvre le séchage électroosmotique continu de matériau poreux

Dans certains modes de fonctionnement du dispositif (5) à sécher le matériau poreux 8, par exemple, de la sciure de bois, la pâte à papier, des matériaux en vrac et d' autres humide efficacement en alternant des modes d'installation en utilisant alternativement les effets électroosmotique et décharge par effet couronne entre les électrodes à sécher à travers une 9.10 8, un matériau poreux, par exemple, dans l'étape initiale du séchage du matériau poreux par électro - osmose 8.Cette changement de mode d'entrelacement peut être effectué intensité du champ électrique dans l'espace entre les électrodes 9, 10, par exemple en faisant varier la tension et la fréquence du bloc 11.

Dispositif de séchage (6) , fonctionne comme suit. Le processeur de commande 29 reçoit des informations provenant du capteur d'humidité 28, le matériau séché 8, et délivre en sortie des signaux de commande aux régulateurs du système de commande 12, 14, 32, 34, à travers les organes de commande suivants entraînés par le programme eux - le convertisseur à haute tension 30 d' une tension de système de commande 12, le système de commande 31 contrôlée la source de tension 14 connectée à l'élément chauffant 13, l'oscillateur basse fréquence 32 à une fréquence audio 33 système de commande 35 commande le générateur de micro - ondes du système à micro - ondes 34 - chaleur d'un côté du matériau poreux 8. Par conséquent, le dispositif fournit une déshydratation efficace matériau de séchage 8.

REVENDICATIONS

1. Humidité dispositif d'enlèvement de matériau poreux dispositif supplémentaire comprenant la chambre de séchage, un dispositif d'évacuation d'humidité du matériau poreux sous la forme d'un dispositif électrique comprenant deux électrodes et une source de tension et l'humidité dispositif de retirer de la chambre de séchage, caractérisé en ce qu ' un faible coût pour un séchage capillaire poreux matériaux, substances, telles que l'humidité du bois dispositif d'enlèvement de matériau poreux est sous la forme de la pompe électroosmotique est contrôlée, par exemple, le type capillaire élevé, et tel qu'il est utilisé dans cette pompe capillaire pores du matériau capillaire à sécher, puis le matériau séché,

2. Dispositif selon la revendication. 1, caractérisée en ce que la pompe électro - osmotique se compose d'une amplitude réglable et la fréquence de la haute tension la tension de convertisseur de signe constant, tel qu'un oscillateur à impulsions du générateur de tension de blocage de type inductif, d'un transformateur haute tension de résonance Tesla, un générateur de haute tension électrostatique Van de Graaff et d'autres modes de réalisation de celle-ci, de la matière sèche, et deux ou plusieurs électrodes sont connectées électriquement à la sortie, par exemple, les potentiels positif et négatif de l'onduleur haute tension.

3. Appareil selon l' une par. 1.2, caractérisé en ce que les électrodes positives et négatives sont dimensionnées et des carrés de taille égale ou supérieure, et les zones, telles que les surfaces d'extrémité de la matière poreuse à sécher.

4. Dispositif selon l' une des revendications 1 à 3., Caractérisé en ce que l' une des électrodes, par exemple, une électrode (s) chargé positivement est solidement fixé (s) sur l' une des surfaces de la matière séchée, par exemple, une extrémité et une électrode chargée négativement (s) et solidarisé ou avec un intervalle (s) à l'opposé, par exemple, la surface d'extrémité de la matière sèche.

5. Dispositif selon l' une des revendications 1 à 4., Caractérisé en ce qu ' une ou plusieurs des électrodes de la pompe électro-osmotique, attire l' électrode d'humidité, par exemple, l'électrode chargée négativement (dy) comprend : (al) un dispositif et d' évacuation des vaporisée par le champ électrique, par exemple adsorber la vapeur d' eau froide et (ou) de la matière liquide à sécher.

6. Dispositif selon la revendication 1-5., Caractérisé en ce que le dispositif d'adsorption et l'évacuation du fluide d' extraction électrode comprend un matériau capillaire à effet de mèche, une membrane perforée et un dispositif d'extraction de fluide, tel qu'un échantillon de fréquence de vibration du régulateur de détecteur et de l' amplitude de l'oscillation de la membrane.

7. Appareil selon p.1-6, caractérisé en ce que l'électrode comprend un dispositif de traction humidité du matériau séché sertissage étanche.

8. Dispositif selon p.1-7, caractérisé en ce que l'électrode d'humidité de traction est fonctionnellement et de façon constructive combiné à un dispositif à vide, et est placé, par exemple, au- dessous du matériau à sécher.

9. Dispositif selon l' une des revendications 1 à 8., Caractérisé en ce que le dispositif de vide comprend une pompe à vide pour le réservoir collecteur de liquide et un clapet anti-retour relié à l'atmosphère.

10. Dispositif selon l' une des revendications 1 à 9., Caractérisé en ce que l'électrode d'humidité de traction est constitué d' un matériau poreux.

11. Appareil selon l' une par 10/01., Caractérisé en ce qu ' il est muni d'une ou plusieurs sources de chaleur locales ou distribuées chauffer le matériau devant être séché, par exemple, le générateur (s) dirigé radiateur à rayonnement à micro - ondes (s) dispositif (s) de chauffage électrothermique, des brûleurs à gaz, placés localement ou dans tout le volume de la chambre de séchage utilisée dans le procédé de matériau de séchage séparément, dans différentes combinaisons, et (ou) en même temps.

12. Dispositif selon p.1-11, caractérisé en ce que le dispositif drainé micro - ondes de matériaux locaux de chauffage thermique de la source de chaleur utilisée avec des émetteurs, tels que directionnels placés dans une zone de séchage , l' une des surfaces du matériau, telle qu'une partie d'extrémité du bois, et de manière constructive alignée avec l'électrode d'éjection d'humidité.

13. Dispositif de p.1-12 selon, caractérisé en ce que l' humidité d' extraction d'électrode, par exemple, l'électrode positive de la pompe électro - osmotique est structurellement associé à l'élément chauffant (s) dispositif (s), par exemple, le chauffage électrothermique, par exemple, des bouts de bois.

14. Dispositif selon p.1-13, caractérisé en ce que le dispositif de chauffage est constitué par exemple d' un matériau fibreux de charbon actif, le matériau en outre activé, et la source de chaleur, par exemple, combinée avec l'électrode de pompage électro - osmotique sous la forme d'un élément chauffant électrique, connecté électriquement une source réglable de tension supplémentaire avec contrôle de la température et de puissance.

15. Dispositif selon p.1-14, caractérisé en ce que le matériau est activé par l'élément de chauffage est réalisé sous la forme d' une bande qui est recouverte, par exemple, les parties terminales, pièces et (ou) la totalité de la matière à sécher.

16. Appareil selon l' une par. 1-15, caractérisé en ce qu ' il est complété par une centrifugeuse pour faire tourner le matériau à sécher , et l'extraction initiale du liquide par les forces centrifuges du matériau poreux.

17. Appareil selon l' une par. 1-16, caractérisé en ce que le matériau capillaire à sécher, telles que le bois (bois de sciage) est disposé dans la chambre de séchage verticalement capillaires, de l' humidité et de l' électrode d'éjection d'un dispositif de chauffage et le matériau dense de sertissage à sécher au - dessus de la matière séchée est renforcée et tractions adsorption du dispositif d'électrode à l'humidité et un dispositif d'évacuation étanche au fluide à sertir matériau séché, un dispositif à vide de dispositif d'arrêt d'échantillon et des conteneurs pour la collecte de fluide renforcée matériau de fond séché, et sur le dessus de la matière sèche peut être placé un récipient d'imprégnation d'un liquide à usage spécifique connecté à l'électrode de poussée, en fournissant le transfert continu ou cyclique (aspiration) dans le matériau, telles que les forces de gravité et électroosmose, par exemple, à travers ses perforations.

18. Appareil selon l' une par. 1-17, caractérisé en ce que le dispositif est pourvu d'un mouvement cyclique d'une ou plusieurs électrodes de la pompe électro-osmotique est muni d'un adsorbant d'humidité le long des surfaces de la matière séchée, par exemple, un programme qui offre une grande qualité de la matière sèche à une intensité prédéterminée lui - même séchage par exemple, d'abord le matériau déshydratant humide, par exemple des briques humides, le papier, les produits en béton matériau en vrac humide, et le reste est placé de manière coulissante par rapport à la pompe électrodes de électrotechnologie, par exemple, a des électrodes fixes à plat avec un minimum jeu par rapport à l'autre, par exemple, un matériau drainé placé sur le mobile non conducteur une palette, par exemple sur une bande transporteuse, la partie supérieure et inférieure et (ou) des côtés de la palette à roulettes, les électrodes de longueur et de largeur, par exemple égale à la longueur et à la largeur du plateau de la bande, par exemple, la partie active de la bande transporteuse. attaché à heteronymic haute tension potentiels électriques du convertisseur de tension, ou le matériau est placé directement sur le plateau mobile électriquement conducteur, par exemple, une bande électriquement conductrice transporteuse avec placé sur celui-ci d'adsorption matériau conducteur structurellement associé à l'une des électrodes et les deuxièmes et les autres électrodes en forme de conducteur électrique (leurs) plan (s) placé sur eux (ou) des côtés de la bande transporteuse, à une distance suffisante pour éviter un claquage électrique des électrodes attachées à heteronymic potentiels électriques et éliminer l'humidité des matériaux poreux, le dispositif peut être complété dispositif pressé adsorption humide courroie de transporteur, alignée, par exemple, avec ses rouleaux et le dispositif de réception - un récipient destiné à recueillir cette matière enlevée de la pressée et à l'humidité.

19. Dispositif p.1-18 suivant, caractérisé en ce qu ' il comprend trois électrodes, dans lequel le matériau capillaire à sécher, tels que le bois, dans la chambre de séchage , qui sert entre deux ou plusieurs mutuellement électrodes mobiles znakopostojannom dans la direction du vecteur de champ électrique du champ électrique le long de la majorité les capillaires et les deux électrodes planes peuvent être étroitement couplées mécaniquement aux extrémités du matériau capillaire, comme le bois mécanique de découpage en tranches, une interconnexion électrique entre eux pour heteronymic potentiels électriques de la haute tension de tension constante signe de l'onduleur, et une troisième électrode, par exemple, circulaire, couvrant un matériau capillaire drainant, par exemple un tronc d'arbre peut être déplacé avec le mouvement de celui-ci le long de ces capillaires, par exemple, avec son emplacement d'origine spatiale à proximité d'une électrode à un potentiel électrique inverse, et son déplacement subséquent à usage unique ou cyclique avec un jeu minimal le long de l'alésage du capillaire, par exemple, entre la charge positive et négative des électrodes attachées électriquement à une sortie du convertisseur de tension.

20. Appareil selon p.1-19, caractérisé en ce que le séchage est terminé intensificateur, par exemple, un récipient de liquide bouillant facilement, relié de manière étanche à l'électrode d'éjection, dans lequel l' une des deux électrodes de la pompe électro-osmotique est réalisée poreuse et est immergé, par exemple, une surface d'extrémité matière sèche dans le liquide à point d'ébullition tel que l'acétone, qui au moyen d'électro-osmose est introduite dans les capillaires du matériau, sur le côté opposé de l'élimination de l'humidité, l'appareil est fourni et à la fois de chauffage local des liquides à bas point d'ébullition dans les capillaires du matériau à chauffer à l'ébullition, un déplacement subséquent instruit la vapeur de fluide de l'humidité dans le matériau à sécher.

21. Dispositif selon p.1-20, caractérisé en ce que le liquide introduit dans le bois ou tout autre matériau poreux peut être utilisé , par exemple, une solution antiseptique, une solution de traitement du bois de feu, d'une solution de coloration et ainsi de suite.

22. Appareil selon l' une par. 1-21, caractérisé en ce qu ' il est muni d'interconnexion, par exemple par l' intermédiaire d' un système de contrôle de processeur comprenant un contrôle de l' appareil de séchage, par exemple, pour réguler l'intensité du séchage, par exemple, de contrôler le débit du matériau, un régulateur de productivité pompe électroosmotique chauffage par exemple, un dispositif de commande du champ électrique entre les électrodes et (ou) la fréquence des impulsions de champ électrique, contrôler la fréquence et l'amplitude des vibrations sonores degré de réglage de zone de travail d'aspiration des capteurs d'humidité positionnés dans le volume de la matière sèche, et et et le dispositif (s) de commutation des circuits électriques pendant le séchage et à la fin d'un dispositif programmable et le séchage du matériau poreux pour un programme donné.

23. Dispositif p.1-22 suivant, caractérisé en ce que le dispositif d' élimination d'humidité est complété par un adsorbant poreux, la surface de travail fixé à une ou plusieurs électrodes, et (ou) enveloppant l'ensemble du matériau poreux à sécher, la teneur en humidité finale de l'adsorbant poreux est choisi dans certaines conditions, par exemple , Il devrait être suffisant pour accueillir tous étectroosmose d'humidité drainé, matériau poreux.

24. Dispositif selon l' une des revendications 1 à 23., Caractérisé en ce que le dispositif d'empilage est terminé matériau de séchage, tel que le bois, et son dispositif d' étanchéité, qui est constitué d'un matériau élastique, tel que du polyéthylène épais, le cuir synthétique, par exemple, le pliage, par exemple, concertina, habiller sur un tas de bois et fixé à une extrémité de la pile avec un matériau de séchage, tel qu'un anneau à vide, qui est en même temps en tirant sur l'électrode d'installation électro-osmotique, le dispositif d'empilage peut être structurellement combiné avec les autres éléments du dispositif de séchage, par exemple, avec les électrodes de la pompe électroosmotique adsorbant et les éléments chauffants.

25. Appareil selon l' une par. 1-24, caractérisé en ce que le dispositif peut être réalisé sous la forme d' un conteneur mobile tel qu'un et le dispositif peut être complété par un emballage étanche du matériau séché, tel que le bois basé sur véhicule.

Version imprimable
Auteur: Dudyshev Valery
PS matériau est protégé.
Date de publication 26.01.2005gg
