3. RCD - dispositifs de sécurité incendie efficaces et électriques

3.2. PRINCIPE RCD

Fonctionnellement, le différentiel peut être défini comme un interrupteur de sécurité à grande vitesse, qui répond au courant différentiel dans les conducteurs de l'électricité est acheminée à l'installation électrique protégée.

Les principaux blocs fonctionnels du RCD représenté sur la Fig. 3.2.

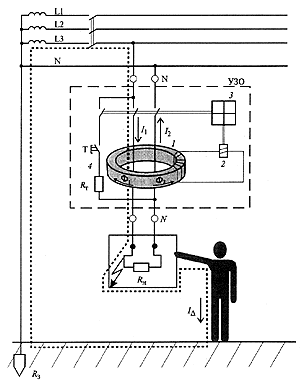

Figure 3.2. La structure du RCD

L'unité la plus importante RCD fonctionnel est un transformateur de courant différentiel 1. Dans la grande majorité des RCD, fabriqué et actuellement en service dans le monde entier, comme un capteur de courant différentiel utilisé est un transformateur de courant. La littérature sur la conception et l'application du RCD est parfois appelé le transformateur du transformateur homopolaire de courant - TTNP, bien que le concept de "séquence zéro" applique uniquement aux circuits triphasés et est utilisé dans le calcul des modes asymétriques de circuit polyphasique.

Démarrage Authority (élément de seuil) 2 est effectuée, généralement sur les commutateurs composants directs ou électroniques magnéto-sensibles. L'actionneur 3 comprend un groupe de contact électrique avec un mécanisme d'entraînement.

En mode normal, lorsqu'il n'y a pas de courant résiduel - courant de fuite dans le circuit de puissance par des conducteurs qui passent à travers la fenêtre du courant du transformateur de flux magnétique 1 du courant de charge d'exploitation. Les conducteurs passant par la boîte magnétique, forment un compteur inclus transformateur de courant différentiel primaire. Désignant le courant circulant vers la charge que je ₁ et je voudrais la charge _{2, l'équation} peut être écrite:

I ₁ = I _2.

L' égalité des courants dans les enroulements induisent compteur inclus dans le noyau magnétique transformateur de courant est directions égales mais opposées de flux magnétiques de vecteur F ₁ et F _2. Le flux magnétique résultant est nul, le courant dans l'enroulement secondaire du transformateur différentiel est également nul.

corps de départ 2 est dans ce cas au repos.

Lorsque vous appuyez sur la personne d'ouvrir ou de parties conductrices de l'appareil de logement, sur lequel il y avait une rupture de l' isolation, pour conducteur de phase par le RCD en plus du courant de charge I ₁ circule un courant supplémentaire - courant de fuite (I _{le D),} qui , pour le différentiel de transformateur de courant (différence).

L'inégalité des courants des enroulements primaires (I ₁₊ I D dans le conducteur de phase) et (I ₂ égal à I _1, dans le conducteur neutre) entraîne une inégalité de flux magnétique et, par conséquent, l'occurrence de l'enroulement secondaire du courant différentiel transformé. Si le courant dépasse le seuil de déclenchement réglage de l'élément de corps 2, celui-ci est activé et agit sur l'actionneur 3.

L'actionneur se compose généralement d'un ressort d'entraînement, mécanisme de déclenchement et le groupe de contacts de puissance, ouvre le circuit. En conséquence, le dessin ou modèle protégé installation électrique est désexcitée.

Pour effectuer un suivi périodique de maintenabilité (maintenabilité) fournit circuit de test RCD 4. Lorsque vous appuyez sur le "Test" artificiellement créé de courant de fonctionnement résiduel. Décalés du RCD signifie qu'il est généralement très bien.
