Conduire balance numérique chastotomera- sur le PIC-16F842

Voir aussi:

Spécifications:

fréquence de mesure maximale. .................. 50 MHz
La résolution maximale de la fréquence mesurée ... 10 Hz,
Sensibilité d'entrée .............................. .250 mV
Alimentation ..................................... 8 ... 12,
Consommation ....................................... .. 35 mA,

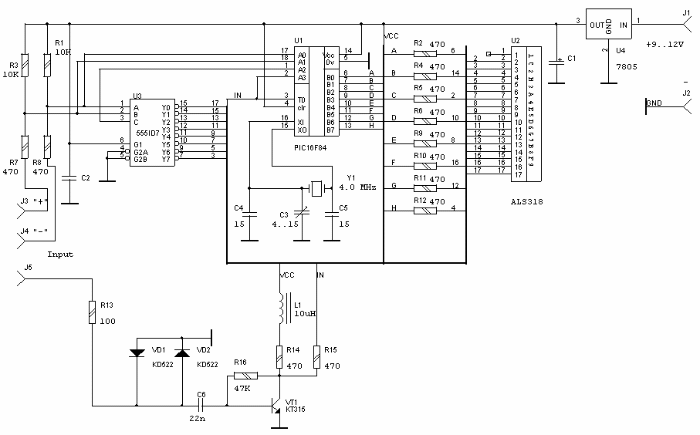

Schéma de la fréquence - échelle numérique est représentée sur la figure 1. Il se compose de:

  • Générateur de signal d'entrée prévue sur le transistor VT1. Le signal mesuré par la fréquence fournie à l'entrée J5 est limitée, amplifié et appliqué à l'entrée du processeur PIC pour la mesure;
  • CPU U1, effectuer la mesure, le calcul, la conversion, le contrôle de l'affichage dynamique et interrogation dynamique des signaux d'entrée. Conclusions J3 et J4 sont utilisés pour sélectionner une échelle numérique. la fréquence d'horloge du processeur est déterminée par une Y1 cristalline et peut varier dans une gamme de petits condensateurs C3 et C4.
  • U2 indicateur LED pour afficher la fréquence.
  • U3 puce - position de décodeur chiffre affiché.
  • Integral régulateur U4 la tension d'alimentation. Tension d'alimentation de valeur de fréquence 8..12 volts est fournie aux bornes (J1 +) et J2 (-)

Les fonctions sont mises en œuvre comme suit:

  • Lorsque vous désactivez le J3 et J4 fonctionne comme un (mode de mesure) de fréquence;
  • Quand un journal. "0" à la sortie J3 ajoute les valeurs mesurées avec pré-stocké dans la constante de mémoire non volatile (échelle numérique);
  • Quand un journal. "0" sur la sortie J4 soustrait modulo cette constante de la valeur mesurée (échelle numérique);
  • Quand un journal. "0" sur les deux conclusions J3 et J4 1 sec. échelle constante entre le mode d'enregistrement, l'écran affiche la lettre "F" et la fréquence mesurée.
  • Resoumission du journal. "0" sur le J3 et J4 conduira à l'enregistrement des valeurs mesurées dans une mémoire non volatile du processeur et de revenir au mode de mesure. Par la suite, une nouvelle constante est utilisée comme valeur de la fréquence intermédiaire.
  • Ce mode est fait pour permettre aux utilisateurs de définir leur propre valeur d'entraînement dans leur échelle sans reprogrammation processeur PIC. Par défaut, le texte du programme est enregistré égale à la valeur de 5,5 MHz IF.

Env. une logique "0" correspond au potentiel de 0 volt ( «terre»).

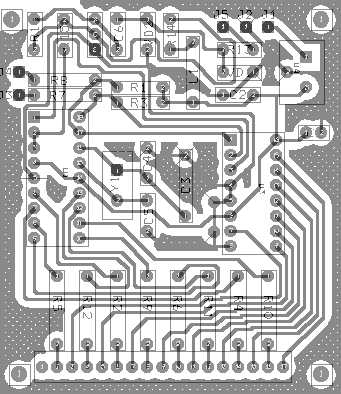

La structure est faite sur une seule face Dimensions du PCB 57 x 67 mm. Concevoir la carte de circuit imprimé représenté sur la figure 2, cependant, la simplicité ultime de la conception, il est facile de le répéter, même maketnitse.

fréquence correctement assemblé - balance numérique avec un processeur PIC programmé correctement nécessite presque aucune configuration. Le réglage minimum est appliqué à la fréquence d'entrée de la fréquence de référence et le condensateur d'accord en C3 à afficher correctement sur l'écran. Cela peut nécessiter un condensateur C4 de réglage.
