système peu coûteux et réalisable du dispositif pour
récupération CRT

Voir aussi:

Lors du développement de ce dispositif a été fixé comme objectif de faire autant que possible la conception simple et pas cher pour la régénération de kinescopes, mais le dispositif a un certain nombre d'avantages par rapport à d'autres appareils utilisant la méthode de la combustion de la cathode à savoir; Il restaure la plupart du CRT, même si aucun type de périphérique PPVK les prend plus, si elles sont bien sûr nebyli "tué" dispositif de PPVK, il n'y a aucune chance de brûler la cathode du tube image, la facilité de fabrication du dispositif.

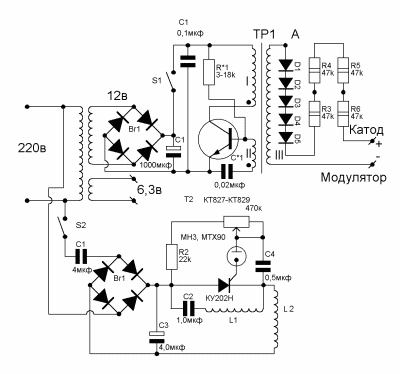

Dispositif d'entraînement pour la restauration de kinescopes.

Le fonctionnement est basé sur l'application d'une grande tension sur la résistance d'amortissement R3-R6 en polarité inverse à la cathode et le tube image de modulateur, comme on le sait, tous les déchets est déposé sur le territoire négatif en plus il encore se réchauffe à la cathode est obtenue oxyde, moins nous dans ce dispositif est connecté au modulateur se produit le transfert de monoxyde avec cathode et sa récupération dans le métal sur le modulateur.

opération:

  1. Porter sur le dessus du goulot des bobines du tube L1 et L2;

  2. Connecter la lueur du tube;

  3. Connecter un fil à la cathode et au modulateur + -;
  4. Allumez l'appareil au réseau, attendez la chaleur pour se réchauffer avec le commutateur S1 commencera à haute tension onduleur.

Entre la cathode et le modulateur de lumière bleue là, tourner le générateur commutateur S2 d'impulsions électromagnétiques qui permettent éliminent uniformément oxyde de la surface de la cathode. Le temps de récupération de 1-3 heures par arme à feu.

Le transistor T1 tension de convertisseur monté sur 2-4kilovolta, onduleur alimentation - 12volt, consommation de courant 2-2,5 ampères. Un transformateur TR1 TVS110pts11 peut être appliqué à tout autre. Le transistor est monté sur le radiateur. Ku202n monté sur le thyristor générateur d'impulsions électromagnétiques sur le principe de barres électriques, la bobine L1, L2 sont enroulés sur les différents cadres de large par 10 mm et le diamètre du goulot du tube contiennent 200-300vitkov fil 0,5-0,7mm.

Lors de l'établissement de l'unité connectée au point A neonku (sortie multiplicateur) et choisir la polarité des enroulements l et ll, à neonka brillé au point A.

Le premier dispositif a été faite sans diodes et un générateur d'impulsions électromagnétiques, qui est, à partir du point A est immédiatement allé à R3, R6, et comme une bonne idée de récupérer.

Morozov Yuri Alexandrovich

Attention!
Lorsque vous travaillez avec l'appareil ne pas oublier les consignes de sécurité!

Date de parution 22.03.2003gg.
