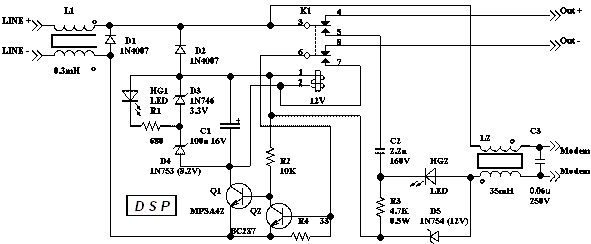

Circuit de filtrage et de l'amplificateur pour les modems téléphoniques

Le filtre se compose de deux parties - la ligne de commutation et le filtre réelle. Le commutateur vous permet de connecter l'appareil à un modem et élimine tintement téléphone lorsque vous composez un modem. Peut-être il est important, si l'ensemble est effectuée tard dans la nuit. Filtre - améliore la coordination du modem au téléphone
ligne à haute fréquence et coupe bruit au-dessus 4KHz. La chaîne C2-R3-HG2-D5 - une chaîne assez complexe pour lutter contre le bruit impulsionnel. fonction Transistors de Q1,2 comme ligne de modem interdiction de sortie si la ligne est occupée - en parlant au téléphone. Elle augmente également la facilité d'utilisation du dispositif.

Ceux-ci et le remplacement possible

L1 - deux enroulements de fil 0.2mm 20-30 tours par K10h6h3 anneau (4.5), ferrite 2000NM1-17

L2 - étouffer avec deux enroulements identiques inductance et totale 30-40mH.

Spécifique plomb de données est difficile parce que J'ai appliqué la manette des gaz du finis importés.

ATTENTION! Cet inducteur DOIT avoir un espace ou être enroulé sur un matériau avec un espace "distribué" (MO permoloy).

Procédé de sélection de l'intervalle est la suivante:

Initialement enroulé en tourne pour obtenir l'inductance de 10 fois plus que nécessaire, puis devient un jeu pour obtenir l'inductance souhaitée. Relais - Fonctionnement de la tension 7-10V et la résistance est égale ou supérieure à 500 ohms. J'ai utilisé le commutateur standard des échanges téléphoniques d'importation - ils sont très haute qualité et rebond supplémentaire est manifestement pas nécessaire. HG1,2 - toutes les LED sauf AL307 - ceux-ci sont actuellement trop élevé de fuite.

Cette option de filtre est maintenant utilisé sur le modem Motorola SM56 et donne un effet très concret - souvent à la morue ne se produit pas même à court de reconditionnement.

Un condensateur C2 pour une tension inférieure à 160 V et C3 - 200V. Ces exigences sont très bien adaptés pour le type de condensateurs K73-16, K73-17.

Commentaires sur le régime

Choke L2 agit comme un «amplificateur passif» - il compense partiellement la ligne capacité de boucle (téléphone). Il est un modèle simplifié est présenté ci-dessous:

Circuit de filtrage pour les modems téléphoniques

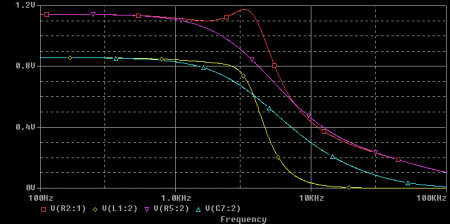

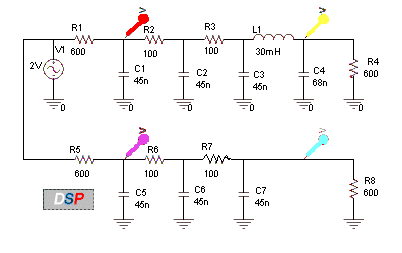

Lorsque R2, R3, C1 ... C3 et R6, R7, C5 ... C7 - équivalents de «moyenne» de la ligne téléphonique, un modem connecté à deux - (L1, C4, R4) et avec compensation (R8) sans compensation. La figure suivante montre les résultats de la réduction des données modèles OrCAD'e 9.0 (PSPICE9):

Il apparaît clairement meilleur signal de passage (jaune) dans le premier mode de réalisation par rapport au deuxième mode de réalisation (de couleur bleue). Et aussi - une très bonne suppression du signal sur un signal de modem (300Hz - 3.4KHz).

Il apparaît clairement meilleur signal de passage (jaune) dans le premier mode de réalisation par rapport au deuxième mode de réalisation (de couleur bleue). Et aussi - une très bonne suppression du signal sur un signal de modem (300Hz - 3.4KHz).

Et il est encore fait le plus important - que la tension du côté de la transmission est moins de chutes de 3kHz - ce qui facilitera l'annulation d'écho dans le modem.

Dans le processus de calcul a constaté que la valeur du condensateur C4 ne peut pas être changé - il doit être égale à la capacité du câble d'entrée de chaleur, et la résonance peut être ajustée que la valeur d'inductance 3.5-4KHz L2.

Comme un développement ultérieur du circuit je voudrais essayer d'augmenter la inductance L2 - elle conduirait à une nouvelle hausse du taux supérieur, et la restriction de la bande de fréquences peut compenser l'interdiction sur les fréquences extrêmes modem. Tout de même, le modem, ils se ne se sentent pas très bien.
