Le dispositif est conçu pour la protection active de la porte métallique de l'appartement ou sûr et peut être. appliquée conjointement avec d'autres dispositifs de sécurité tels que comprend en outre un cas d'alarme. Il peut être utile et dans l'agriculture pour créer une clôture électrique à partir des animaux de basse-cour (il suffit d'établir les enjeux de périmètre avec tendus deux fils nus).

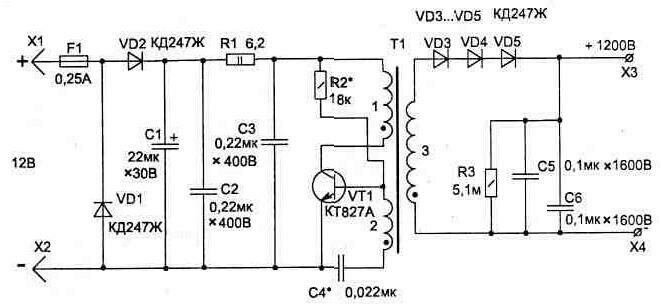

Schéma "hérisson"

Fig. 3,16. Schéma "hérisson"

dispositif (Fig. 3.16) Conduite se compose du transistor oscillateur VT1 et transformateur T1, un enroulement haute tension qui, après diodes de rectification VD3 ... VD5 retiré tension 1000 ... 1200 V. Cela permet au toucher à l'une des bornes haute tension pour obtenir frappé courant, dont la puissance dépend de la capacité totale des condensateurs C5 et C6 (énergie emmagasinée charge sur le navire:

l'énergie stockée chargée à la capacité

Où: Uc - tension aux bornes du condensateur en volts, C - la capacité totale en farads), et leur taille est sélectionné de telle sorte que cet impact est pas la vie en danger, mais la deuxième fois pour le recevoir ne voulait plus.

Pour la fabrication de systèmes électriques "hérisson" besoin d'être enroulé sur le cadre transformateur T1 diélectrique est insérée dans le noyau blindé BZO (voir. Fig. 3.17) de M2000NM1 ferrite (M1500NM1). Le transformateur comprend un enroulement 1 - 9 de bobines 2 - 10 tours de fil PELSHO-0,18, dans l'enroulement 3 - 1800 tours de PEL-0,1. Sa production exige la précision et l'enroulement de la troisième bobine est nécessaire tous les 400 tours à empiler condensateur papier diélectrique (vous pouvez obtenir de condensateur à haute tension), et les couches imprégner condensateur ou l'huile de transformateur. Après l'enroulement hélicoïdal insérer dans les plaques de ferrite et de la colle (en vous assurant que cela fonctionne). bornes de la bobine désignés sont remplis avec de la paraffine chauffée.

Composants de la conception de la bobine blindée

Fig. 3.17. Composants de la conception de la bobine blindée

Lorsque les circuits d'assemblage doivent être respectées polarité des enroulements de phase du transformateur indiqué dans le schéma.

La topologie de la carte de circuit imprimé et l'emplacement des éléments qui s'y trouvent (sauf pour le fusible) sont représentés sur la Fig. 3.18. Le transformateur est fixé à la carte avec de la colle.

Il se nourrit le régime de la batterie ou de toute source avec une tension de 10 ... 15 V.

Avec le virage à droite sur le circuit des enroulements de phase T1 commence à travailler immédiatement. Paramètre est le choix du condensateur C2 - la tension de sortie maximale aux bornes du zona et X4 et dans la sélection du mode de la résistance de l'oscillateur R2 de fonctionnement pour obtenir une consommation de courant minimale à auto-excitation durable (démarrage de l'oscillateur dans la mise sous tension à l'heure).

En général, la consommation de courant du circuit ne dépasse pas 50 mA. Afin d'améliorer l'efficacité du dispositif, il peut être complété par une minuterie (Fig. 3,19) comprend entre l'alimentation et le circuit. Minuterie permet à des tensions de circuit appliquées à inclure "Hérisson" 5 ... 15 secondes (en fonction de la valeur nominale du condensateur C10 et la résistance R5), après quoi elle désexcite son jusqu'à ce que la puissance de cyclisme.

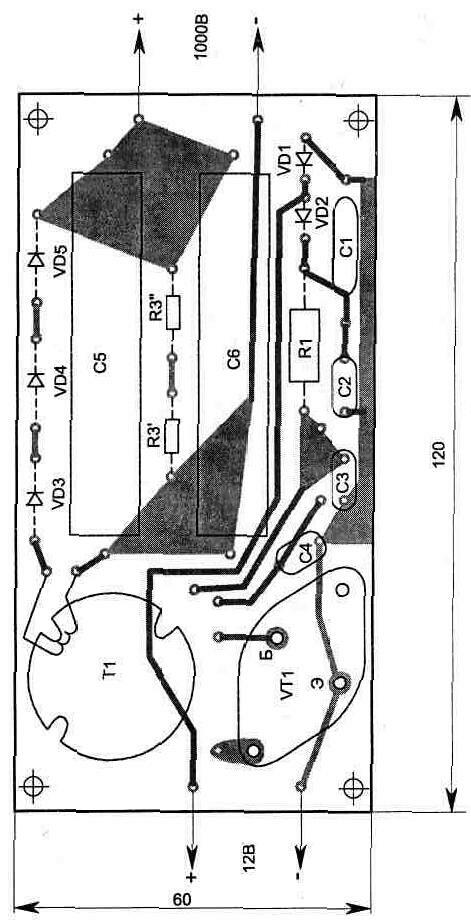

La topologie du PCB et de mise en page

Fig. 3.18. La topologie du PCB et de mise en page

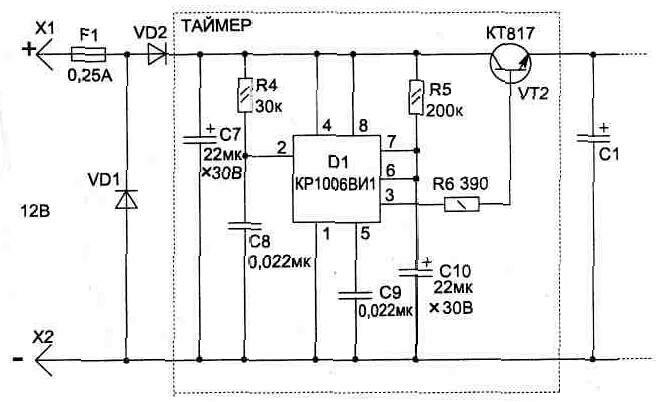

circuit de minuterie électrique

Fig. 3.19. circuit de minuterie électrique

Dans les régimes appliqués condensateurs C1, C7, C10 Type K53-4; C2, NW, C4, C8, C9 - K73-9 100 V; C5, C6 - K42U K73-16V-2 ou 1600 V.

Attention!
Lorsque vous travaillez avec l'appareil ne pas oublier les consignes de sécurité!

Date de parution 22.03.2003gg.
