Metal Detector Sensitive avec leurs mains

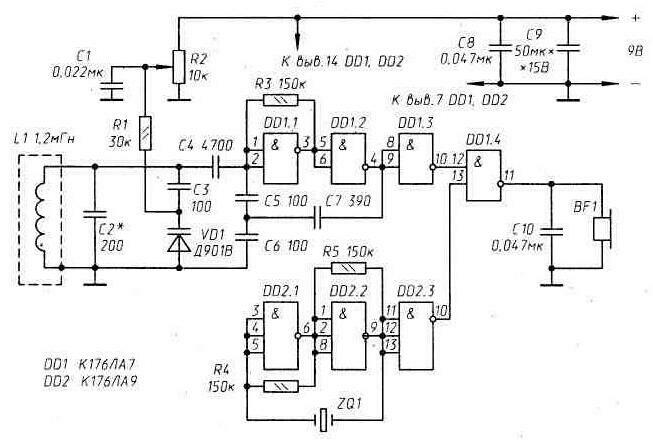

Ce détecteur schéma de métal a une sensibilité très élevée, car la fréquence est commandée par la différence - un générateur de modèle fonctionnant à une fréquence de 0,5 ... 1 MHz et 5 ... 10 recherche oscillateur harmonique. Désaccorder celui-ci, par exemple, seulement 10 Hz modifie la différence de fréquence d'oscillation de 50 ... 100 Hz.
générateur de modèle est faite sur le DD2.1 des éléments de détecteurs de métaux, DD2.2, ZQ1 etc., où ZQ1 -. Un quartz fréquence du résonateur f0 = 0,5..1 MHz, offrant une grande stabilité.
Circuit oscillateur accordable (L1, C2, NW, VD1) doit être réglé sur l'une des fréquences fc = a · f 0, où kO {1/10, 9/1, 1/8, 7/1, 1/6, 1 / 5}. Sa (résistance du moteur R2 - élément de réglage générateur fin - doit être en position médiane) condensateur choisi C2.
unité de Mixer fait sur l'élément de DD1.4. Les éléments DD1.3 et DD2.3 - tampon.

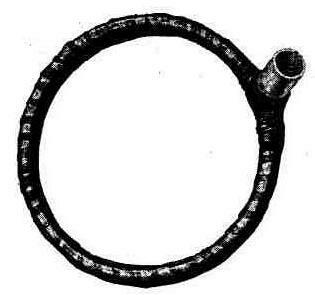

la bobine de recherche L1 sert d'anneau de squelette de 250 mm de diamètre, courbé à partir d'un tube en matière plastique vinylique ayant un extérieur et un diamètre intérieur de 15 10 mm. Le fil de la bobine est enroulé PELSHO 0,27. Il dispose de 100 tours. Pour plus de commodité VCT tube d'enroulement peut avoir une section longitudinale. Après la pose des spires du tube de bobine enroulée avec une bande en feuille d'aluminium, qui est nécessaire ici comme un écran électrostatique. Cet écran doit être fait une pause, sinon il sera shuntiruschim L1 boucle fermée. Pour protéger la bobine contre les dommages mécaniques de recherche, il dvumyatremya couches enroulées de ruban PVC. Fig. 125 montre l'aspect de la bobine ainsi produite. Disponible sur sa prise est pour la tige d'extension, ce qui peut considérablement alléger le travail, par exemple, le balayage de la surface de la terre.
Les éléments du dispositif sont placés sur la carte, qui est placé dans un écran de boîte métallique. Rallonge, si elle est, et doit être en métal. Il peut être fait, par exemple, pôle duralumin de ski.
la batterie peut servir de source d'énergie, comme un détecteur de métal "Korund", la batterie "Nike", etc. Pour contrôler la différence de fréquence, l'auteur a utilisé le casque TONNE-2.
Date de parution 21.11.2003gg.
