laser Assemblage colorant organique à base

Voir aussi:

La solution de colorant organique dilué est éclairé trigger lampe maison. Le laser émet un faisceau lumineux de diamètre de 5 mm, ce qui peut être focalisé du système de lentilles. couleur du faisceau dépend du type de colorant, et l'intensité du flash déclencheur longueur du tube d'amplification.

L'amplificateur à tube - la base du laser. Il est fait de verre de quartz, son diamètre est de 5 mm. Les extrémités du tube sont fermées par deux vitres plates en verre de quartz et le tube lui-même est prise en sandwich entre deux miroirs. Le second tube est le même - un déclencheur - est parallèle à la première. Les deux tubes sont montés dans un tube à miroir réfléchissant elliptique (Fig. 1). Déclencheur de flash réfléchie par le miroir elliptique, se concentre sur l'amplification de tubes, de sorte que l'amplificateur et le déclencheur est situé à l'foyers du réflecteur elliptique. Le miroir réfléchissant plat (diamètre 10 mm) revêtu d'argent ou d'aluminium. L'un des miroirs réfléchit complètement la lumière, et l'autre - un peu plus de la moitié. Cette partie de la lumière qui passe à travers le deuxième miroir, le faisceau laser est.

Vue générale du laser

Fig. 1. Vue générale du laser.
(Réflecteur classique coupé. Lumière et la puissance visible.)
Affichage de la connexion de la pompe à vide à la lampe

Le laser est déclenchée que par une forte puissance de lumière clignote. Comment y parvenir? Le tube de verre de quartz avec acier ou de cuivre électrodes inoxydable et rempli d'air - qui est l'ensemble déclencheur. Des électrodes sont fixées aux bornes de la capacité de condensateur de 15 microfarads ayant une capacité de charge d'environ 3000. In. Pour commencer trigger est nécessaire pour créer un vide en elle à 60 mm Hg. Dès que la pression est descendue à la valeur désirée, le condensateur est déchargé et se met à clignoter au laser.

Avant la prochaine mise sous tension de l'impulsion laser doit être refroidi à la température ambiante. A cette solution de colorant circule en continu à travers le tube de renforcement. Aux extrémités du tube de renforcement don et le tube BF-2 alimentation en cuivre pâte colle. les fenêtres de quartz transparent sont collés aux extrémités des tubes en cuivre. débit de la solution de colorant ne doit pas être inférieur à 4 l / h.

De l'évacuation de l'air de la détente parfaite face pompe manuelle à vide (ou électrique, le cas échéant). sortie de la pompe doit être immergé dans un bocal avec de l'eau savonneuse, de préférence dans la solution de détergent. Ceci permet d'assurer que l'air dans la pièce où le laser fonctionne, non contaminée par les vapeurs d'huiles. Toute contamination de la solution d'alcool du colorant ne permettra pas de serrer même un soupçon d'un faisceau d'un laser.

Le laser dans le contexte de

Fig. 2. coupe laser.
Noter l'emplacement de la lampe
et un amplificateur à foyers du réflecteur elliptique.

Exécute un déclencheur comme ceci: dans un tube en caoutchouc qui va de l'ampoule de déclenchement à la pompe à vide, coupé en verre en forme de T ou d'un tube de métal. Lors de l'exécution d'un air de la pompe à vide sera pompé à travers l'extrémité ouverte du tube en forme de T. Si le processus bien fermée tee pouce, la pompe commence à pomper l'air de la gâchette.

des électrodes de la lampe en cuivre ou en acier inoxydable. Le diamètre de la partie interne d'environ 8 mm, et dont les extrémités sont arrondies et polies que possible.

Puissance de la lampe et monté exactement parallèle à une distance de 15 mm de la base - plaque de plastique ou de contreplaqué d'épaisseur. La distance entre l'axe de la lampe et l'amplificateur 12 mm.

Le réflecteur est un tube d'aluminium à paroi mince de 80 mm de longueur et 25 mm de diamètre interne. A l'intérieur de la surface doit être bien polie. Puis presser doucement le tube devrait être dans la poignée de sorte qu'il devient elliptique en coupe transversale. Un grand axe de l'ellipse doit être d'au moins 3 mm plus petite. Dimensions de ceux-ci doivent être soigneusement corrigées. Le réflecteur est fixé au collier de métal de base. Un grand axe de l'ellipse est parallèle au plan du sol. Les foyers de l'ellipse (la distance entre eux est de 12 mm) et d'un amplificateur de déclenchement fixe (fig. 2). Les axes des tubes doivent être strictement coïncide avec le foyer du réflecteur elliptique. Les cellules de fixation des miroirs réfléchissants plat et d'ajuster leur parallélisme sont présentés sur la Fig. 3. Vis de réglage avec ressorts sont utilisés pour ajuster l'angle du faisceau de la rencontre avec un miroir. Moitié de la surface miroir argenté dirigé vers le tube de renforcement. Il est fabriqué comme un miroir. La plaque de verre est dégraissée à fond, recouvrir d'une part et la nitro portait son argent réaction de miroir connu du cours de chimie. Il est important de déterminer la fenêtre de temps de rétention dans la solution de réaction vira à une couche translucide d'argent. Ceci est réalisé par un purement expérimental 5 steklyshek maintenu dans un récipient avec une solution d'un autre moment.

Cellule pour les miroirs de fixation reflétant

Fig. 3. Cellule pour les miroirs de fixation reflétant
et ajuster leur parallélisme.

Il est souhaitable que le miroir transmet environ 18% de la lumière. Cela peut être vérifié en utilisant la mesure de la lumière.

Trigger Alimentation est monté dans une boîte sous le sol, sur lequel fixe réflecteur elliptique, déclencheur et amplificateur. Les fils du condensateur à la gâchette doit être aussi courte que possible et avoir une résistance minimale à réduire la durée de la décharge du condensateur, puisque l'intensité du faisceau émis par le laser dépend de la durée du flash. Il est préférable d'utiliser le cuivre bus-section 10x1 mm.

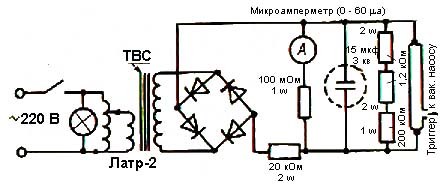

Conduite déclencheur d'alimentation (Fig. 4) est tout à fait clair et ne causera pas de difficultés lors de l'installation.

unité d'alimentation

Fig. 4. Alimentation.

plusieurs colorants peuvent être utilisés dans un laser. Pour les premières expériences est préférable de prendre rhodamine. Ceci permet d'obtenir un faisceau laser à colorant orange du jaune-vert au rouge. Pour préparer une telle solution au besoin 1 litre d'alcool méthylique, on ajoute 45 mg de rhodamine.

Un colorant intéressant émettant un faisceau de couleur bleu intense est diéthylaminométhyle-coumarine. Cette peinture doit 75 mg par litre d'alcool méthylique.

fluorescéine de sodium est utilisé à une concentration de 45 mg par litre d'éthanol.

laser Ready nécessite un réglage simple, mais très responsable: il est nécessaire d'établir un miroir réfléchissant plat exactement perpendiculaire à l'axe de l'amplificateur et strictement parallèles entre eux. Sinon, le laser sera mort. Pour installer les miroirs ont besoin d'une lampe de poche, jumelles ou un télescope, et le meilleur télescope scolaire. Il est nécessaire d'avoir deux prismes et représentant en coupe transversale est un triangle isocèle. Chaque binoculaire a quatre de ces prismes. Sur la lanterne de verre collé iris d'un sténopé matériau opaque contre la lumière du filament ampoule filament. un miroir semi-transparent est enlevé, et les dispositifs sont situés, comme le montre la Fig. 5 ci-dessus. Deux images à incandescence ampoule à filament apparaît dans la lentille du télescope.

laser Réglage

Fig. 5. Mise en place du laser.
Sur la partie supérieure de la figure miroir semi-transparent est enlevé.
Produit réglage de la position du miroir opaque.
La partie inférieure de la figure montre la trajectoire du système
lors du réglage de la position du miroir semi-transparent

Les deux images (PRISM réfractée et réfléchie par le miroir opaque) doivent être alignés de telle sorte que l'image combinée est exactement au milieu du champ de vision des jumelles, un télescope ou un télescope. Réglez ensuite un miroir semi-transparent (Fig. 5 ci-dessous) et de l'image à double filament (reflétée par un miroir semi-transparent et un enregistrement précédemment reçu) à nouveau combiné. Il est donc nécessaire de réglementer l'installation de seulement un demi-miroir. Lorsque tout cela est fait, votre laser est prêt à fonctionner.

Date de parution 05.12.2003gg.
