Installation holographique maison

Voir aussi:

• laser Assemblage colorant organique à base

Fig.1

Holographie - méthode de fixation et de reproduction de l'image en trois dimensions à l'aide d'un laser. Mais avant de procéder à la préparation d'hologrammes, vous devez convertir plusieurs laser qui émet un faisceau continu. Sur le vent la gâchette 8 - 10 tours de fil d'un diamètre de 0,3 mm laqué isolé. Circuit de transformateur Complement laser, un condensateur et un commutateur (Fig. 1). Le transformateur d'enroulement primaire comprend 40 tours de PEL 0,3, recyclés - 800 tours de PEL 0,1.

Ne pas oublier de laisser le sol.

Activer le circuit principal et d'évacuer l'air de la gâchette, mais d'une manière telle que la pression dans celle-ci dépasse la pression de rupture d'environ 10 mm de Hg. Fermez le robinet étroitement, à travers laquelle l'air est pompé. Maintenant, tournez sur un circuit supplémentaire. Une fois l'enroulement de l'ampoule de déclenchement favorisera éclair élevé de tension se produit en l'air dans le tube et l'échantillon est ionisé plus fort se produire à la pression d'air plus élevée. Fréquence rayonnement autour de 25 éclairs par seconde, et cela suffit à votre oeil perçoit comme un faisceau laser continu.

S'il vous plaît noter: régime additionnel entre en vigueur lors de la déconnexion commutateur.

Le faisceau laser monochromatique - ont une longueur d'onde bien définie. Pour ce faire, vous devez remplacer le miroir laser réseau opaque - il se décompose la lumière en ses couleurs composantes. Dans ce cas, le réseau sera un filtre qui dans le tube de retour à amplifier à la fois la longueur d'onde de la lumière, et le otseet restant. (Diffraction réseau peut être utilisé pour commander comptant à la livraison "Uchkollektore" aujourd'hui pour obtenir peut être problématique.) Il est un film avec des lignes marquées sur lui (100 mm à 1 lignes). monter avec précaution sur une petite (1x1 cm) plaque de verre de telle sorte que la ligne sur le film était à l'extérieur.

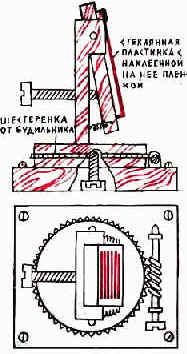

La plaque est montée dans le support, dont la structure est représentée sur la Fig. 2. Tournez le support dans le plan horizontal portait une paire de vis sans fin: pignon de la vieille horloge d'alarme et une vis avec un fil parfaitement soudé. Secured avec un système de rotation horizontale sur la base d'une petite vis et serrer doit être de manière à être en mesure de transformer le système facile à forcer le tournevis sur la vis sans fin. Tourner dans le plan vertical est réalisé à vis d'arrêt.

Ligne sur le réseau de diffraction doit être strictement parallèle au plan horizontal et perpendiculaire au tube de renfort. Un treillis lui-même est fixé à un angle par rapport au tube.

Comment déterminer cet angle? Sur le trajet du faisceau laser, régler la lentille (fig. 3). Il se propage le faisceau lumineux en plusieurs couleurs - par exemple, jaune, vert-jaune, vert. Lentement changer l'angle du réseau de diffraction installation jusqu'à ce que vous obtenez seulement une nuance - le plus intense. Maintenant, le faisceau laser est monochromatique, et vous pouvez commencer à holographie.

Fig.2

Figure 3

Fig. 4

Système d'holographie optique est représenté sur la Fig. 4. Ray obtient sur le verre épais et est divisé: le principal est dans la même direction, traverse la lentille, il est réfléchi par le sujet, et tombe sur une plaque photographique. Le faisceau dévié - la référence que l'on appelle - est réfléchie par le miroir, il passe à travers la lentille, réfléchi par un autre miroir, et aussi tombe sur une plaque photographique, splitter reflète la lumière de leurs deux surfaces formant deux faisceaux de référence L'un d'eux ont besoin de bloquer l'objet opaque. Comment faire cela est montré dans la figure. 5. Le laser devrait être d'environ un mètre de distance du répartiteur.

Fig. 5

L'installation et le réglage du système, au lieu d'une plaque, d'utiliser une feuille de carton blanc de la même taille. Lorsque deux faisceaux en carton réalisé - réfléchies par l'objet et de référence - doivent être prises pour que la lumière du faisceau de référence était de 2 - 3 fois plus forte que l'objet réfléchi. Ceci est réalisé par un léger mouvement de la lentille. En outre, le trajet de la lumière provenant du séparateur par l'intermédiaire d'un miroir sur une plaque photographique doit être approximativement égale à la trajectoire directe du diviseur de faisceau vers l'objet et à l'arrière de la plaque photographique.

Le rôle important joué par le pouvoir de résolution de la plaque émulsion photographique. Plus la résolution, le meilleur. Vous pouvez utiliser les plaques et avec une petite capacité de résolution de l' émulsion, mais l'angle entre les rayons de l'objet et du second miroir doit être inférieure à ^environ 30 - et plus le mieux.

Lorsque vous êtes fermement convaincu que tout est fait correctement, vous pouvez commencer à travailler. Dans le carton noir remplacé la plaque photographique - émulsion à un objet. Active laser pendant quelques secondes. Nous devons nous rappeler que le moindre frémissement du système ou l'un de ses éléments au cours de l'exposition "smazhet" hologramme.

Après le développement de la plaque, vous ne verrez rien sur elle. Mais si elle est bien séché la plaque placée dans le faisceau laser réfléchi et regardez à travers, dans le domaine de l'image en trois dimensions de l'objet là.

Fig. 6

Système de reproduction d'hologramme représenté sur la Fig. 6. Le miroir réfléchie de la lumière laser doit tomber sur une plaque photographique dans le même angle sous lequel est tombé sur son faisceau de référence lors de l'exposition. Tournez doucement la plaque pour obtenir une luminosité maximale.

Si vous êtes incapable de reproduire l'hologramme, alors quelque chose est déplacé pendant l'exposition. Une autre raison peut être insuffisante ou, au contraire, une longue exposition trop. Répétez l'expérience, en changeant le temps d'exposition. Prenez des précautions plus minutieuses contre les commotions cérébrales.

Enfin, un peu sur les éléments du système. La distance focale de la lentille 15 - 20 mm. Suit, par exemple, la lentille du judas. Atomiseur - Épaisseur de verre 25 - 30 mm. Les rétroviseurs doivent être une surface extérieure réfléchissante. Le sujet est préférable de prendre un peu. La grille en face de l'œuvre doit être nettoyé avec de l'alcool.
