section Accueil
Production, Amateur
Radio amateur
avions de modèle, fusée
Utile, divertissant 		maître furtif
électronique
physique
de la technologie
invention 		espace Mystery
Mystères de la Terre
Secrets de l'océan
infiltration
section Carte
début
forum
Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens)
invention
Fédération de Russie Patent RU2223996

Amorçage émail, SÉRIE ANTICORROSIF dispersée dans l'eau "KRONAKRIL"

Amorçage émail, SÉRIE ANTICORROSIF dispersée dans l'eau "KRONAKRIL"

Nom de l'inventeur:. Romanovsky DV; Skorohodova ON
Le nom du titulaire du brevet: Dmitry V. Romanovsky
Adresse de correspondance: 150051, Yaroslavl et / I 565, pat.pov. Yu.A.Kuzminu
Date de début du brevet: 05.12.2002

L'invention concerne une peinture et de vernis, à savoir les compositions d'apprêt dispersion dans l'eau pour la protection contre la corrosion des surfaces métalliques utilisées dans des conditions atmosphériques et exposées à différents liquides. Il peut être utilisé comme amorce primaire et également en tant que peinture autonome. La composition comprend une dispersion acrylique, la pâte à teinter, un dispersant, un épaississant et de l'eau, et un pigment anticorrosif couronnes de phosphate de calcium. L'utilisation de phosphate de calcium dans Kroon vernis d'apprêt fournit une passivation activité unique en association avec le substrat métallique fosfathromationov les métaux ferreux et non ferreux et de fournir une protection cathodique anode.

DESCRIPTION DE L'INVENTION

L'invention concerne une peinture et de vernis, à savoir les compositions d'apprêt dispersion dans l' eau pour la protection contre la corrosion des surfaces métalliques utilisées dans des conditions atmosphériques et exposées à différents liquides. Il peut être utilisé comme amorce primaire et également en tant que peinture autonome.

Il est connu d'utiliser une composition de dispersion aqueuse d'apprêt comprenant latex stirolkarboksilatny-butadiène, un surfactant, l'acide phosphorique, l'hydroxyéthylcellulose, le polyphosphate de sodium et de l'eau [certificat d'auteur URSS 10044302, MKI C 09 D 5/02, 1980].

L'inconvénient de cette composition sont les faibles propriétés de résistance du film et une faible corrosion du revêtement.

Le plus proche de l'invention revendiquée, et pris comme prototype est un revêtement en dispersion aqueuse comprenant un latex de copolymère styrène-butadiène, l'acide orthophosphorique, tsinkzhelezofosfatny un pigment, un agent tensio-actif, l'oxyde de fer rouge, l'hydroxyéthylcellulose, le polyphosphate de sodium et de l'eau [brevet RF 2063409, IPC 6 C 09 D 109/08, publ. 07.10.96].

Cette amorce a une augmentation (par rapport à 1.004.432), la résistance mécanique et la résistance à la corrosion assez élevée lorsqu'il est exposé à l'eau en raison de l'introduction supplémentaire de l'acide phosphorique à tsinkzhelezofosfatnogo pigment.

Toutefois, cette composition d'apprêt a une faible résistance aux huiles minérales, la solution alcaline de NaCl, de l'essence et d'autres solvants.

L'objet de la présente invention est de fournir une dispersion aqueuse d'amorçage émail avec une résistance accrue à l'impact statique des liquides ci-dessus qui fait bon usage dans l'industrie chimique, de l'ingénierie et de l'automobile.

L'invention consiste en l'utilisation comme pigment anticorrosif à la place de l'acide phosphorique et tsinkzhelezofosfatnogo pigment, le phosphate de calcium couronne - pigment anticorrosif RF brevet 2,151,157.

Le résultat technique de l'utilisation Kroon phosphate de calcium en dispersion aqueuse est de l'émail de masse sur la formation de fosfohromatnoy le film de substrat sous l'influence d'un environnement corrosif qui provoque la passivation des surfaces métalliques et fournit ainsi un effet protecteur supplémentaire.

Ainsi, l'utilisation de phosphate de calcium dans Kroon vernis d'apprêt fournit une passivation activité unique en association avec le substrat métallique fosfathromationov les métaux ferreux et non ferreux et de fournir une protection cathodique anode.

Amorçante émail en tant que prototype de l'invention et consiste principalement en un liant, un pigment anti-corrosif, de pâtes de nuançage, de dispersant et d'agent épaississant, le reste d'eau, qui est utilisé comme solvant.

Dans l'art antérieur en tant que liant on utilise le latex de copolymère styrène-butadiène dans la présente invention propose d'utiliser cette forme d'une dispersion acrylique comprenant dans sa composition: le styrène, l'acétate de vinyle (30 à 70%), acide acrylique ou méthacrylique (de façon appropriée de 70 à 30%), ce qui améliore la fermeté et l'élasticité du revêtement. Sa teneur quantitative dans l'amorce - 30 à 50%, qui est défini comme un résultat de la recherche. Cette caractéristique se distingue du prototype.

Dans l'art antérieur comme pigment et de l'acide phosphorique anticorrosif utilisé tsinkzhelezofosfatny pigment dans la présente invention, comme on l'a démontré plus haut, en utilisant les couronnes de phosphate de calcium de son contenu dans l'émail de masse de 0,1 à 20%, en fonction du métal qui est revêtu avec cette amorce -emalyu. Cette caractéristique se distingue du prototype.

Dans le prototype comme le schéma de couleurs appliqué pigment rouge d'oxyde de fer, qui colore la surface apprêtée dans une couleur brun rougeâtre. Toutefois, dans ce type d'Amorçage émail peuvent être utilisés, ainsi que d'autres couleurs-pigments, tels que les pigments de fer jaune d'oxyde, le pigment bleu de phtalocyanine, l'oxyde de chrome, la poudre d'aluminium, et d'autres qui, sans changer l'attaque chimique sur le métal de terre d'émail recouverte, en changeant uniquement la couleur du revêtement. Étant donné que la couleur de la terre-émail peut être différent, il est conseillé d'appliquer pour tous les pigments Kohler terme générique - teinter pâte. Sa (pâte) contenu dans la couche de fond est à peu près la même que celle de l'art antérieur - 1,10%. Cette caractéristique est commune à l'art antérieur.

Dans l'art antérieur utilisé comme dispersant de polyphosphate de sodium, mais le même peut être utilisé comme, par exemple, le pyrophosphate de potassium, le pyrophosphate de sodium ou de potassium, le tripolyphosphate de sodium ou de potassium, des copolymères d'acides acrylique et méthacrylique, des polysiloxanes modifiés. Dans la présente invention, le polyphosphate de sodium ou d'autres substances mentionnées ci-dessus, le dispersant remplissent la même fonction, mais qui limite leur application (sur la base de R & D) peut aller de 0,1 à 1,0% dans la composition de l'émail de masse. Cette fonction "dispersant" est également partagé avec le prototype.

Dans l'art antérieur utilisé comme agent épaississant de l'hydroxyéthylcellulose, qui appartient au groupe des esters de cellulose. Ce groupe comprend: la carboxyméthyl diacétate de cellulose, l'acétate de cellulose de la cellulose propionate tylose, metsiloza, mais peuvent être utilisés, et des polymères d'acide acrylique et d'acide méthacrylique ou des polyuréthannes (polyhydroxylé cousu avec des groupes isocyanate), qui dans son action en tant que partie de l'émail de masse similaire, de sorte que pour ces substances, il est conseillé d'utiliser le terme général "agent épaississant", en particulier en raison de son contenu dans l'amorce pour toutes les substances de ce groupe 0,05-0,2% donne effet obtenu.

Le reste de l'émail d'amorçage proposé - l'eau comme solvant.

Un exemple de la présente invention peut fournir un procédé pour la production d'un émail de masse, réalisée par le demandeur.

Dans un récipient muni d'un agitateur a été chargé en une quantité de prescription, tout en agitant l'eau, un épaississant, un agent de couronnes de phosphate de calcium dispersant, une agitation est effectuée pendant 25 à 30 min. Le mélange est ensuite introduit dans un broyeur à billes et de la dispersion de plomb pour obtenir le degré de dispositif de broyage pour "coin" pas plus de 30 microns. effiloché mélange est introduit dans un mélangeur et ensuite ajouté à la quantité de formulation de la dispersion acrylique. Après agitation pendant 20-30 minutes, on a ajouté pour produire la couleur des pâtes à teinter souhaitées. Ensuite, l'amorçage contrôle de l'émail sur les indicateurs de qualité.

Pour comparer la résistance aux chocs statique de liquides agressifs ont été préparés les composés de vernis d'amorçage selon l'invention revendiquée et la composition de l'art antérieur de l'amorce. Dans la détermination de la résistance du film à l'impact statique de liquides agressifs amorçage émail a été appliquée sur une plaque d'acier 08 KP, préalablement nettoyé de la rouille et dégraissées avec de l'acétone. Le revêtement résultant est durci à une température de 20 ± 2 ° C pendant 5 jours, puis testés.

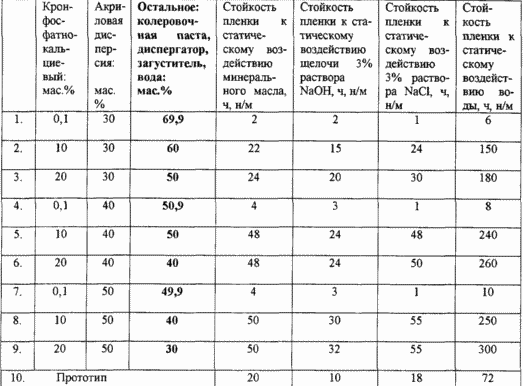

Ces essais sont résumés dans le tableau. 1, les compositions proposées selon les revendications 1-9, dans lequel l'émail de masse avec des rapports différents de phosphate de calcium et de dispersion acrylique Kroon, selon la revendication 10 - amorce, préparé conformément à la composition la plus résistante à la corrosion de l'amorce du prototype.

REVENDICATIONS

Amorçante émail aqueux anti-corrosion de dispersion comprenant un liant, une pâte de pigment de coloration anti-corrosion, un dispersant, un épaississant et de l'eau, caractérisé en ce qu 'il contient en tant que liant une dispersion acrylique, comme un pigment anticorrosif - couronnes de phosphate de calcium,% en poids:.

dispersion acrylique 30-50

phosphate Krohn-calcium 0,1-20

Teinture pâte 1-10

Le dispersant de 0,1 à 1,0

L'agent épaississant est de 0,05 à 0,2

Autre eau

Version imprimable
Date de publication 18.01.2007gg
