section Accueil
Production, Amateur
Radio amateur
avions de modèle, fusée
Utile, divertissant 		maître furtif
électronique
physique
de la technologie
invention 		espace Mystery
Mystères de la Terre
Secrets de l'océan
infiltration
section Carte
début
forum
Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens)
invention
Fédération de Russie Patent RU2235745

COMPOSITION alkyde

COMPOSITION alkyde

Nom de l'inventeur: Saprykin M. (RU); Lobanov VP (RU); Shuranov AY (RU); Zhigunkov EM (RU); Evplonova ES (RU); Kaverinsky VS (RU); Kinash NN
Le nom du titulaire du brevet: Open Joint Stock Company "Lakokraska"
Adresse pour la correspondance: 150044, Yaroslavl, Polushkina Grove, 16, JSC "Lakokraska" General Manager A.Yu.Shuranovu
Date de début du brevet: 04.11.2002

La présente composition concerne des matériaux de peinture alkyde pour la préparation de revêtements pour le bois et le métal. Composition de peinture alkyde comprenant, comme résine filmogène alkydes, très actif oligomère contenant des groupes hydroxyle, des pigments, des charges, des solvants organiques, les additifs, l'eau. Que la composition d'oligomères hydroxyles hautement actif comprenant l'oligomère, caractérisé par un indice d'hydroxyle de 140-180 mg de KOH / g, la masse moléculaire de 1000 à 3500 avec une viscosité Brookfield de 500 ± 250 cps. Le résultat technique de l'invention est de fournir une formulation de peintures alkydes à teneur réduite en solvants organiques, avec une bonne stabilité au stockage, une résistance élevée au gel, ce qui permet d'obtenir des revêtements ayant des propriétés physiques et mécaniques améliorées.

DESCRIPTION DE L'INVENTION

La présente invention concerne des compositions de peintures alkydes utilisées pour la production de revêtements pour le bois, le métal et autres substrats de construction.

La possibilité de faire varier la composition de résines alkydes et les propriétés des revêtements, issus d'eux, mais aussi la disponibilité des matières premières de base, si l'utilisation généralisée de ces résines dans l'industrie de la peinture et une large gamme d'application des peintures et vernis alkyd. Les compositions de peinture alkyde connus comprennent une résine alkyde, des pigments, des charges, des additifs et un solvant [1].

les peintures alkydes ont un bon ensemble de fonctionnalités: capables de sécher naturellement, pour donner un solide, élastique, résistant à l'eau, des liquides corrosifs, les conditions atmosphériques du film [2].

L'inconvénient des matériaux de peinture alkyde est le contenu significatif de la composition de solvants organiques nécessaires pour assurer de bonnes propriétés de la peinture, cependant, les humains et qui nuisent à l'environnement.

Une façon de surmonter cet inconvénient est de remplacer une partie du solvant avec de l'eau, des émulsions aqueuses en créant alkyde de type "huile dans l'eau» et «eau dans huile».

Pour l'émulsion "huile dans eau" nécessite l'utilisation de tensioactifs de haute performance, des coûts énergétiques importants, les techniques complexes en plusieurs étapes. Ainsi les matériaux résultants ont une faible résistance au gel et aux agrégats résistant, fournissent des revêtements lents séchage à l'air avec une faible dureté et résistance à l'eau [3].

Chansons de "l'eau dans l'huile" permettent d'obtenir des revêtements ayant des propriétés satisfaisantes.

Le plus proche de l'essence technique de l'invention revendiquée est une composition de peinture alkyde [4], y compris,% en poids.:

- Film de formation 40-60

(50% de résine alkyde résistance à la dissolution dans des solvants organiques, TU 6-10-612-74)

- pigments

le dioxyde de titane 8-14

ultramarine 0,05-0,2

- charges

talc 2-5

craie 2-5

- Additifs 1,01-5,04

- Eau qsp 100

Cependant, les matériaux de revêtement obtenus sur la base de la composition, sont caractérisés par une faible stabilité au stockage, à faible résistance au gel, et sur la base du revêtement sur celui-ci - une dureté élevée et une résistance insuffisante aux chocs.

Un objet de la présente invention est de fournir un émail alkyde à teneur réduite en solvants organiques, et une bonne stabilité au stockage, une résistance accrue au gel, ce qui permet d'obtenir des revêtements ayant des propriétés physiques et mécaniques améliorées.

Le problème est résolu en ce que la composition de peinture alkyde comprend en outre un oligomère hydroxylé hautement actif caractérisé par un indice d'hydroxyle de 140-180 mg de KOH / g, la masse moléculaire de 1000-3500 avec une viscosité Brookfield de 500 ± 250 cps, dans le rapport suivant,% en poids.:

résine alkyde (calculé comme 100% m.d.n.v.) 16,0-30,0 -

- Hydroxyle oligomère hautement actif 0,3-2,7

(Sur la base de 100% en m.d.n.).

- Pigments 5,0-25,0

- Solvant organique 14,0-25,0

- Rempli 0-20,0

- Additifs 2,0-4,5

- Arrosez le reste

Comme une résine alkyde utilisée Varnishes, par exemple, PF-060, PF-053 (TU 6-10-612-76 avec izm.6-8), PF-064 (TU 6-27-215-202).

Comme hydroxyle oligomère hautement actif est utilisé, par exemple, de la résine de marque JA-250-3 ™, LPR76 de qualité importés ou leurs analogues.

Comme pigment de dioxyde de titane utilisé, par exemple, la marque F-02 (GOST 9808-84) ou la production étrangère, les pigments d'oxyde de fer selon GOST 18172-80 et TU 6-10-602-86, les pigments de phtalocyanine et d'autres.

En outre, la composition proposée peut contenir des matières de charge, si nécessaire. Comme charges, le carbonate de calcium est utilisé, ces marques omiakarb 2GU, 5GU importés, de la craie et d'autres.

En tant que composition de peinture proposée additif peut contenir un dessicatif - des sels de métaux (manganèse, le plomb, le zinc, le cobalt, le calcium, etc.) ou des acides carboxyliques naphténiques, par exemple, selon GOST 1003 à 1073 et TU TU 6-27-68-93 6-10-1641-86 TU 6-21-0204150-1-90 et d'autres.

Comme le solvant organique utilisé est le xylène (GOST 9410-78, GOST 9946-76), Nefras C 4 -150/200 (TU 38-1011026-85), les essences minérales (GOST 3134-78), orthoxylène TU 38,101254 à 72, solvant (TU 38,101809 à 90) ou des mélanges de ceux-ci.

Préparation de la composition de peinture de la présente invention comprend les étapes suivantes:

- Préparation de vernis alkyde;

- Préparation de la pâte de pigment avec un pigment moudre vernis alkyde le degré de broyage (25-40 microns) souhaitée;

- Préparation de la pâte de pigment combinant émail vernis alkyd avec agitation pendant 15 à 20 min suivi d'un oligomère hydroxylé hautement actifs, des additifs et de l'eau à une vitesse de mélange réduite;

- Mélange d'émail alkyde ainsi préparé pendant 30 min;

- Production de type émail alkydes.

Un mode de réalisation de l'invention illustré dans l'exemple 1.

exemple 1

Lorsque la température ambiante lorsque des dissolveurs de l'agitateur préparant des pâtes pigmentaires de malaxage solution de résine alkyde (vernis PF-060, PF-053) et un pigment d'allongement pendant 30 à 40 min. Puis le malaxage de la pâte de pigment est appliquée au broyeur à billes de se disperser. la température de la pâte de pigment ne doit pas dépasser 50 ° C, Comme les moyens de broyage utilisés verre ou des billes de céramique.

émail Préparation produite dans le mélangeur. Dans un premier temps, le mélangeur est pompé à la quantité restante de la solution de résine alkyde et ensuite le mélange dispositif de prescription tandis que les additifs de charge et un pigment de pâte. Le contenu du mélangeur a été agité pendant 15 à 20 min, un échantillon est prélevé pour déterminer un «degré de finesse". Lorsque le mélangeur de résine est introduit lentement JA 250-3 ™, et l'agitation a été effectuée pendant 10-15 min. Puis, lentement, en une quantité de flux prescription mince d'eau introduite par le mélangeur. Après le chargement de tous les composants d'agitation est poursuivie pendant au moins 30 min.

émail Prêt vérifié pour la conformité en termes de:

- Viscosité conditionnelle, le type V3-246;

un diamètre de buse de 4 mm à une température de (20 ± 0,5) ° C, et - 70 à 120;

- Fraction de masse de matières solides,% - 44-50.

Le cas échéant, le solvant est ajouté pour obtenir la performance souhaitée.

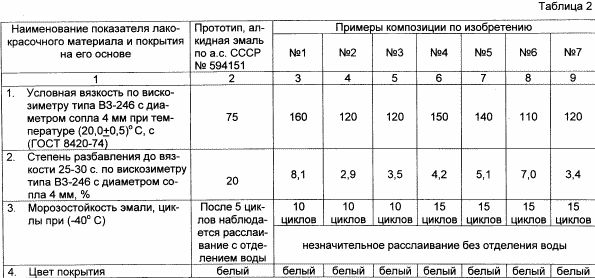

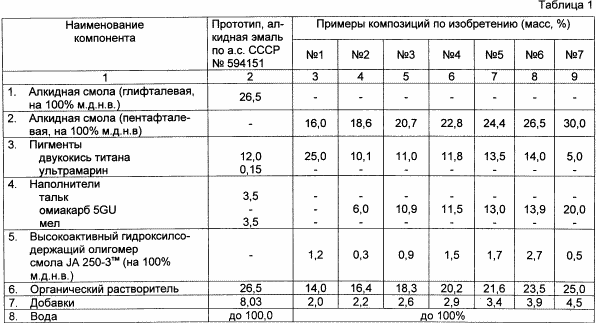

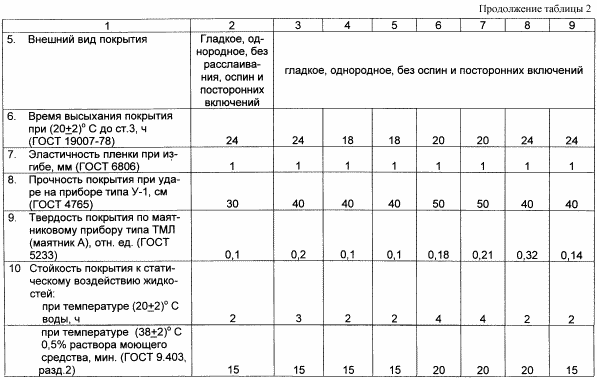

Des exemples de compositions et leurs propriétés obtenues sur la base des matériaux et revêtements sont présentés dans les tableaux 1 et 2.

À partir du tableau. 1 et 2 que la composition de la peinture proposée permet d'obtenir des revêtements sur des matériaux et leur base, dépassant ainsi le prototype de la stabilité au stockage et la résistance au froid, la dureté et la résistance aux chocs.

LITERATURV USED

1. M.L.Livshits, B.I.Pshiyalkovsky. Peintures. M. Chemistry, 1982, s.44-47.

2. I.S.Ohrimenko, V.V.Verholantsev. Chimie et de la technologie des substances filmogènes. L:. Chemistry, 1978, s.243-244.

3. A.s.SSSR №1430396, C 09 D 5/02, 3/64, op.15.10.88, au Bul. №38.

4. A.s.SSSR №594151, C 09 D 3/66, op. 25/02/78, au Bul. №7.

REVENDICATIONS

Composition de peinture alkyde, comprenant une résine alkyde comme liant, des pigments, éventuellement des charges, un solvant organique, un additif, l'eau et hydroxyle oligomère hautement actif caractérisé par un indice d'hydroxyle de 140-180 mg de KOH / g, un poids moléculaire de 1.000 à 3.500 avec une viscosité Brookfield (500 . ± 250 cps), dans le rapport suivant,% en poids:

une résine alkyde (par rapport à 100% m.d.n.v.) 16,0-30,0

Ce hydroxyle hautement actif

un oligomère (par rapport à 100% m.d.n.v.) 0,3-2,7

Pigments 5,0-25,0

remplisseurs 0-20,0

Le solvant organique 14,0-25,0

additifs 2,0-4,5

Autre eau

Version imprimable
Date de publication 18.01.2007gg
