invention
Fédération de Russie Patent RU2280217

Panneaux solaires CONSTRUCTION Burkova LN

Panneaux solaires CONSTRUCTION Burkova LN

Nom de l'inventeur: Burkov Leo
Le nom du titulaire du brevet: Burkov Leo
Adresse pour la correspondance: 195009, Saint-Pétersbourg, sur demande, LN Burkov
Date de début du brevet: 13.01.2005

L'invention concerne l'utilisation de l'énergie solaire et la convertissent en électricité. Le panneau se compose d'une crémaillère verticale, le châssis et les cellules solaires réelles, dans lequel le cadre est rectangulaire avec un rapport d'aspect a / b = 1,618, où un - petit côté du cadre, dans - le grand côté du cadre, les bords longitudinaux et transversaux du cadre sont agencés de sorte qu'ils forment les cellules ont le même rapport d'aspect. Le panneau est monté pivotant sur le poteau central et peut tourner indépendamment dans deux plans perpendiculaires entre eux en raison de l'installation de deux 180 ° arcs surface de panneau rectangulaire pour le nettoyage est fourni avec une brosse cylindrique tournant autour d'un axe longitudinal et se déplace de haut en bas du panneau. Un tel panneau de disposition élargit ses capacités technologiques: facilite le réglage de l'angle d'inclinaison dans deux plans et mécanise de nettoyage de la surface du panneau de la poussière et des précipitations mutuellement perpendiculaires, ce qui pourrait affecter la qualité des batteries.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l'énergie solaire et de la conversion en énergie électrique et peut être utilisé lors de la création de nouveaux mécanismes pour l'utilisation efficace des panneaux solaires.

Il y a des panneaux solaires, dont la conception est décrite dans la revue «Economie + Equipment" №1 pour 1990 str.70-72. Il se compose d'un cadre avec des montants et de la cellule solaire réelle montée sur un châssis installé à un certain angle d'inclinaison.

Un inconvénient important de cette conception est l'utilisation d'une gamme étroite de la technologie: il est impossible de changer l'angle du panneau en fonction de la variation de la position du soleil dans le ciel, il ne fournit pas de compensation des panneaux de la poussière et de la pluie, etc.

Objet de l'invention est d'étendre la plage d'utilisation technologique des batteries solaires.

Ce but est atteint par le fait que le panneau solaire, constitué d'un cadre avec des supports verticaux et de la cellule de batterie proprement dite, le châssis est réalisé sous la forme d'un rectangle avec un rapport des côtés mineurs et majeurs a / b = 1,618, où - une face inférieure du cadre, b - le grand côté du cadre et les bords transversaux et longitudinaux du cadre sont fixées de telle sorte que formé cellules rectangulaires ont le même rapport entre les petits et les grands côtés, dans lequel le châssis est monté pivotant sur le support central avec la possibilité d'une rotation indépendante dans deux plans mutuellement perpendiculaires: vertical transversal et longitudinal vertical dans lequel le cadre supérieur monté brosse cylindrique tournant autour d'un axe longitudinal par la transmission d'engrenage pignon monté aux deux extrémités des brosses et la possibilité de mouvement de la brosse de haut en bas à travers le cadre à travers le côté inverse établi du cadre horizontalement le long de l'axe de symétrie du treuil de panneau avec traction élastique élément est joint à deux montés symétriquement sur les bords des anneaux de brosse avec la possibilité de rotation, avec un élément de traction élastique dans le lieu de connexion aux anneaux de pinceau bifurque puis par 1/3 ... 1/4 du côté court du cadre nouveau rejoint en un seul brin , qui est un rouleau à gorge montée sur l'axe inférieur de symétrie du cadre, puis passe à travers le tube avec l'extrémité de sortie étendue à 90-100 ° C et en outre fixé de manière rigide au tambour du treuil, et le côté arrière du châssis deux arc de 180 ° de section rectangulaire muni d' des dents sur la surface intérieure dans des plans mutuellement perpendiculaires ayant un rayon différent, dans lequel le châssis central montées deux roues dentées droites d'accouplement en rotation respectivement avec les surfaces dentées des deux bords précités pour faire tourner le panneau dans deux plans perpendiculaires entre eux, tandis que les éléments réels de la batterie montée rigidement sur les bases rectangulaires inclus avec jeu dans le logement du cadre et fixé de façon rigide parallèlement à l'armature sur le ressort plat passant à travers une fente dans le bord latéral du châssis et est fixée de manière rigide, et sur le pilier central sont montés de manière pivotante les extrémités inférieures des deux tiges télescopiques dans deux plans mutuellement perpendiculaires, dans lequel les extrémités supérieures des tiges articulées et dans le même plan fixe sur un châssis pour fixer le panneau à un angle d'inclinaison sélectionné à ces plans.

Nouvelles fonctionnalités essentielles:

1 - la trame est un rectangle avec un rapport des côtés mineurs et majeurs a / b = 1,618, où - le petit côté du cadre, b - un grand côté du châssis et les bords transversaux et longitudinaux du cadre sont fixées de telle sorte que formé cellules rectangulaires entre elles ont la même valeur pour petits et grands partis

2 - le châssis est monté pivotant sur le support central avec la possibilité d'une rotation indépendante dans deux plans mutuellement perpendiculaires: verticale et transversale longitudinale verticale

3 - le cadre supérieur monté brosse cylindrique tournant autour d'un axe longitudinal par la transmission d'engrenage pignon monté aux deux extrémités des brosses et des brosses mobiles vers le haut et vers le bas sur le panneau en raison des panneaux latéraux en retrait horizontalement le long de l'axe de symétrie du treuil de panneau avec élastique un élément de traction qui relie les deux montées de façon symétrique sur les bords des anneaux de brosse avec possibilité de rotation,

4 - élément de traction élastique à la connexion à des anneaux fourchettes de pinceau, puis à travers un 1/3 ... 1/4 du côté court du cadre nouveau rejoint en un seul brin, qui est un rouleau de rainure monté sur le panneau inférieur de l'axe de symétrie, puis passe à travers le tube de guidage à l'extrémité de sortie prolongée 90-100 et ensuite fixé de façon rigide au tambour du treuil,

5 - les cadres inverses latéraux montés deux arcs 180 de section transversale rectangulaire avec des dents sur la surface intérieure dans des plans mutuellement perpendiculaires de rayons différents, les deux roues à denture droite sont montés sur le poteau central engageant de façon rotative respectivement avec les surfaces dentées des deux au-dessus des arcs mentionnés pour la rotation panneau dans deux plans mutuellement perpendiculaires,

6 - la batterie réelle éléments sont montés de manière rigide sur des bases rectangulaires inclus avec jeu dans un cadre de cellule, et est monté de façon rigide sur le châssis parallèlement aux ressorts plats étendant transversalement à travers la fente dans le cadre de bord et est rigidement fixée dans celui-ci,

7 - sur le montant central sont articulées les extrémités inférieures des deux tiges télescopiques dans deux plans mutuellement perpendiculaires, et des extrémités supérieure et de manière pivotante et dans les mêmes plans sont fixés sur le châssis pour la fixation du panneau à un angle choisi d'inclinaison de ces plans.

Ces nouvelles fonctionnalités importantes en liaison avec bien connue nécessaire et suffisante pour atteindre le résultat technique dans tous les cas couverts par le champ d'application des mesures correctives demandées.

Le résultat technique est obtenu en raison du fait que

1 - le cadre est un rectangle avec un rapport d'aspect spécifié et cellules de cadre avec le même rapport d'aspect, car il est la façon la plus rationnelle et avec le point de vue constructif et la conception,

2 - châssis est monté pivotant sur le support central avec la possibilité d'une rotation indépendante dans deux plans mutuellement perpendiculaires à la recherche de la position la plus avantageuse du panneau, et d'obtenir le courant maximal dans les cellules solaires,

3 - le panneau du haut est installée une brosse cylindrique, qui est capable de se déplacer vers le haut et vers le bas avec un treuil et tourné par un engrenage réducteur monté en rack sur la brosse se termine pour fournir panneau de nettoyage périodique de la poussière, la pluie, qui nuisent à la qualité de surface solaire,

4 - l'élément élastique de traction au niveau du raccordement aux anneaux fourches de brosse, puis à travers un 1/3 ... 1/4 des trames sur le petit côté sont connectés à un filament à nouveau afin de faire en sorte que le soulèvement et l'abaissement de la brosse pendant le nettoyage du panneau et de fendage fil autour des anneaux de fournir la même tension sans biais, et la possibilité de rotation de la bague vous permet d'enregistrer la brosse parallèle pendant le fonctionnement,

5 - à partir de la face arrière du châssis sont montés deux arcs 180 de section transversale rectangulaire avec la surface intérieure des dents dans des plans mutuellement perpendiculaires ayant un rayon différent pour tourner les panneaux dans ces plans, et pour les deux mêmes roues dentées droites sont installés, l'accouplement respectivement avec les surfaces dentées des deux arcs ci-dessus,

6 - les éléments de batterie réels sont montés de manière rigide sur des bases rectangulaires inclus avec jeu dans la cellule de trame afin de réduire la charge du vent, et fixés de façon rigide parallèle à la trame sur le ressort plat traversant une fente dans le bord latéral du cadre et sont rigidement qui y est fixée au excès de vent limite de charge est calculée, la compression d'un ressort plat et se tourna pour un certain angle, en augmentant les écarts entre les bords du cadre et de réduire la résistance au vent et à réduire la force du vent à ressorts plats retourne automatiquement les cellules solaires dans une position de départ,

7 - sur le montant central sont articulées les extrémités inférieures des deux tiges télescopiques dans deux plans mutuellement perpendiculaires, et des extrémités supérieure et de manière pivotante et dans les mêmes plans sont fixés sur le châssis pour la fixation du panneau à un angle choisi d'inclinaison de ces plans.

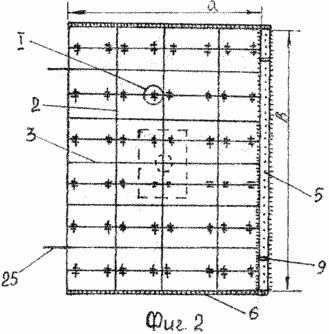

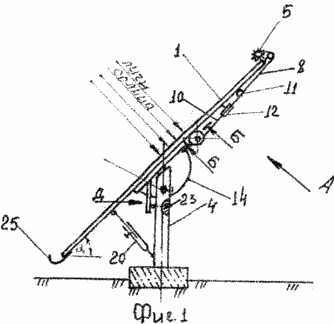

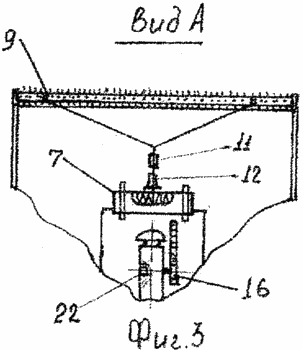

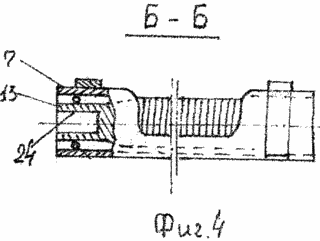

Figure 1 est une vue de face du panneau solaire, la figure 2 est une vue en plan sur le panneau de la figure 3 est une vue sur la flèche A panneau arrière montrant la brosse d'entraînement et positionner le treuil, 4-section donnée B- B la figure 1 montrant le palan à la construction, la figure 5 est donnée en termes d'un nœud majeur avec I 2, montrant la disposition réelle des cellules solaires dans le cadre, compte tenu de l'article 6 B-B de la figure 5, montrant la relation un ressort plat avec des panneaux solaires, l'article 7 est donnée YY Figure 6, montrant la connexion avec des plaques de ressort à lame panneaux solaires 8 est une vue selon la flèche a montrant l'arc dans le plan vertical longitudinal de la tige télescopique et en ce que avion.

Panneau solaire disposé comme suit: cadre 1 est réalisé sous la forme d'un rectangle dont le rapport d'aspect a / b = 1,618, où - le petit côté du cadre, b - le grand côté du châssis et les longitudinaux 2 et transversaux 3 côtes du châssis 1 formé avec le même rapport de cellule côté, le châssis 1 est monté pivotant sur le support central 4 avec la possibilité d'une rotation indépendante dans deux plans perpendiculaires entre eux: cadre vertical et longitudinal vertical et transversal supérieur 1 est montée une brosse cylindrique 5, par rotation autour de l'axe longitudinal de la transmission à engrenages-crémaillère 6 montés sur les deux extrémités de la brosse 3 et les brosses mobiles vers le haut et vers le bas sur le panneau en raison installée sur le côté arrière du châssis 1 horizontalement axialement panneau de treuil symétrie 7 à traction élément élastique 8 est reliée à deux montés symétriquement sur les bords de la brosse 5 anneaux 9 avec possibilité de leur rotation, avec un élastique organe de traction 8 à la place de la connexion à fourches anneaux puis à travers un 1/3 ... 1/4 du côté court du cadre 1 est connecté à nouveau à un fil 10, qui est un rouleau de gorge 11 monté sur le fond axe de symétrie du panneau, puis passe à travers le tube de guidage 12 prolongée de l'extrémité de sortie à 90-100 ° et plus solidaire du tambour de treuil 13 7, dans lequel la face arrière du cadre 1, deux arcs 14 et 15 sont fixés à 180 ° avec des dents rectangulaires par la surface intérieure dans des plans mutuellement perpendiculaires de rayons différents et deux pignons droits 16 et 17 engageant de façon rotative respectivement avec les surfaces dentées des deux arcs 14 et 15 pour faire tourner le panneau en deux plans perpendiculaires entre eux, et en fait les éléments de batterie sont montés sur le bâti central 4 monté de manière rigide sur des supports rectangulaires 18, trame entrante avec une lacune dans la cellule 1, et fixée de façon rigide sur le bâti parallèlement aux ressorts plats 19, passant à travers la fente 3 dans le bord latéral du châssis 1 et qui est rigidement fixée dans celui-ci. 4 pilier monté de façon pivotante aux extrémités inférieures des deux tiges télescopiques 20 et 21 dans deux plans mutuellement perpendiculaires, et des extrémités supérieure et de manière pivotante et dans les mêmes plans sont fixés sur le bâti 1 pour la fixation du panneau à un angle choisi d'inclinaison de ces plans. Chaque engrenage 16 et 17 de la face arrière est munie de fentes de montage 22 et 23 de section rectangulaire est reliée rigidement aux engrenages. Une fente similaire 24 et portée sur l'extrémité du treuil à tambour 13 7. Pour tenir la brosse dans une position inférieure fixée au châssis rigide porte 23 avec deux mâchoires semi-circulaires. Des tampons 26 et 27 sont solidarisés à l'embase 18 et les ressorts plats 19.

panneau de travail est qu'il est d'abord nécessaire d'établir sous les angles nécessaires, qui est réalisé par rotation successive des engrenages 16 et 17, et une installation cohérente des arcs 14 et 15, après un ou l'autre angle du panneau est réglé, il est fixé la tige télescopique correspondante 20 et 21. Si cela devient nécessaire après la précipitation ou le volet poussiéreux, exécutez la brosse 5 en réglant la pointe du foret dans la fente 24 du treuil à tambour 13 7. après l'exécution de l'exercice dans une direction de la brosse est abaissée vers le bas, et il est simultanément en rotation par le pignon et crémaillère engrenage 6, le nettoyage la surface du panneau en sens inverse de la rotation de la brosse va lieu à la position de départ et le nettoyage en même temps la surface du panneau. La rotation des pignons 16 et 17 est réalisée de la même manière qu'une brosse, - l'installation de la buse de forage dans le logement correspondant 22 ou 23.

REVENDICATIONS

Panneau solaire, composé d'un châssis avec des supports verticaux et les éléments de batterie réelle, caractérisé en ce que le châssis est réalisé sous la forme d'un rectangle avec un rapport de petits et les grands côtés a / b = 1,618, où - une face inférieure du cadre, b - le grand côté du cadre, et transversaux et les bords longitudinaux du cadre sont fixées de manière que les cellules rectangulaires formées par eux ont le même rapport entre les petits et les grands côtés, dans lequel le châssis est monté pivotant sur le support central avec la possibilité d'une rotation indépendante dans deux plans mutuellement perpendiculaires: vertical transversal et longitudinal à la verticale, avec la partie supérieure cadre monté brosse cylindrique tournant autour d'un axe longitudinal par la transmission d'engrenage pignon monté aux deux extrémités de la brosse et les brosses mobiles vers le haut et vers le bas sur le panneau en raison du retrait cadre latéral axe horizontal panneau de treuil symétrie par élément de traction élastique la connexion à deux montés symétriquement sur les bords des anneaux de brosse avec la possibilité de rotation, avec un élément de traction élastique dans le lieu de connexion aux anneaux de pinceau bifurque puis par 1/3 ... 1/4 du côté court du cadre nouveau relié en un seul brin, qui est un galet à gorge monté par en dessous sur l'axe de symétrie du panneau, puis passe à travers le tube de guidage avec l'extrémité de sortie étendue à 90 à 100 °, et en outre fixé de manière rigide au tambour du treuil, et le côté arrière du châssis monté sur deux arcs de cercle de 180 ° rectangulaires en dents de scie la surface intérieure dans des plans mutuellement perpendiculaires de rayons différents, les deux roues à denture droite est montée sur le poteau central engageant de façon rotative respectivement avec les surfaces dentées des deux bords précités pour faire tourner le panneau dans deux plans mutuellement perpendiculaires, et les éléments de batterie réels sont montés de façon rigide sur bases rectangulaires appartenant à la fente dans la cellule de cadre et fixés de façon rigide parallèlement au châssis sur les ressorts plats, en passant par la fente dans le bord transversal du cadre et fixés, tandis que dans le châssis articulés les extrémités inférieures des deux tiges télescopiques dans deux plans mutuellement perpendiculaires, et supérieure se termine de façon pivotante et aussi dans les mêmes plans sont fixés au châssis pour fixer le panneau à un angle d'inclinaison sélectionné à ces plans.
