invention
Fédération de Russie Patent RU2210038

systèmes solaires

Nom de l'inventeur:. SS Anisimova; KN Sviridov. Shadrin VI
Le nom du titulaire du brevet: entreprise unitaire d' État "SPA Astrophysics"
Adresse pour la correspondance :. 123424, Moscou, Volokolamskoye Highway 95, entreprise unitaire d' État "SPA Astrophysics"
Date de début du brevet: 14.11.2001

L'invention concerne l'énergie solaire et peut être utilisé dans les centrales électriques solaires pour convertir l'énergie solaire en énergie électrique ou une centrale électrique pour un usage personnel. Conformément à la présente invention dans le système solaire thermique, comprenant une structure de support fixée à ce rayonnement levier dvuhplechy et un moyeu cylindrique d'un ensemble de facettes de miroir plane, un récepteur linéaire concentré, monté sur le levier sur la ligne focale du moyeu cylindrique, selon l'invention, depuis le côté arrière de chacune des facettes de miroir plat monté rectangulaire bord prisme à angle droit qui coïncide avec l'axe central des facettes de miroir plat, l'une des deux faces de prisme adjacentes à ce bord aligné avec le plan des facettes de miroir sur la deuxième face du prisme rectangulaire déposé revêtement réfléchissant et un revêtement de miroir facettes planes réalisées fenêtre par en forme de projection de face réfléchissante sur rectangulaire plan prisme de facette dans la trajectoire du faisceau parallèle à l'axe optique de l'incident de moyeu cylindrique sur la face arrière de chaque facette. L'invention devrait améliorer l'efficacité et l'efficience de l'alignement mutuel des facettes de miroir plan avec la surface du récepteur de ligne hôte.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à l' énergie solaire et peut être utilisé dans les centrales d'énergie solaire pour convertir l' énergie solaire en électricité, et de plus, peut être utilisé comme centrale électrique à usage individuel.

installations solaires connus, contenant divers moyeux avec courbe formant optiquement conjuguée avec la surface de réception des absorbeurs d'énergie solaire [1-3].

Un inconvénient de ces dispositifs est la répartition inégale du rayonnement solaire concentré sur les puits de surface de réception, ce qui est particulièrement critique, si le récepteur de rayonnement solaire convertisseur photoélectrique est utilisé.

Le plus proche de la nature technique de l'invention proposée, choisie par les auteurs comme un prototype, est centrale solaire, comprenant une structure de support fixé à ce levier dvuhplechy et le moyeu cylindrique d'un ensemble de facettes de miroir plat, un récepteur linéaire du rayonnement concentré, monté sur le bras à la ligne focale du moyeu cylindrique [4 ].

Ce système solaire thermique sur le récepteur de ligne concentré rayonnement rayonnement solaire entrant dans les facettes de miroir plat qui forment le moyeu cylindrique. Chaque facette fournit un éclairage uniforme du récepteur de ligne, de sorte que le rayonnement concentré fourni au récepteur linéaire avec toutes les facettes et sera uniforme si fourni un alignement de haute précision de la facette mutuelle et récepteur de ligne.

L'inconvénient de ce système solaire thermique est la complexité de l'alignement mutuel d'un grand nombre de facettes de la surface de réception du récepteur linéaire de rayonnement concentré.

Avec l'aide de l'invention, on obtient un résultat technique consiste à augmenter l'efficacité et l'efficience de l'alignement mutuel des facettes de miroir plane formant un moyeu cylindrique, avec l'hôte de la surface réceptrice linéaire.

Conformément à la présente invention, le résultat technique est obtenu par le fait que le système solaire thermique, comprenant une structure de support fixée à ce rayonnement levier dvuhplechy et un moyeu cylindrique d'un ensemble de facettes de miroir plane, un récepteur linéaire concentré, monté sur le levier de la ligne focale du moyeu cylindrique sur le côté arrière de chaque facettes de miroir plat monté prisme rectangulaire, dont le bord à l'angle droit est confondu avec l'axe central des facettes de miroir plat, l'une des deux faces de prisme adjacentes à ce bord aligné avec le plan des facettes de miroir sur la deuxième face du prisme rectangulaire déposé revêtement réfléchissant et un revêtement de miroir facettes plates en forme de boîte réfléchissante projection de visage sur rectangulaire plan prisme de la facette dans la trajectoire du faisceau parallèle à l'axe optique de l'incident de moyeu cylindrique sur la face arrière de chaque facette effectuées.

1 représente schématiquement une vue générale du système solaire thermique.

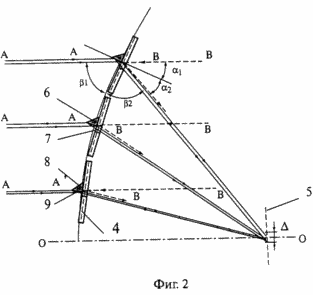

La figure 2 est un diagramme pour expliquer les facettes de miroir à plat l'ensemble de principe d'un récepteur linéaire de rayonnement solaire concentré.

Centrale solaire comprend une structure de support 1 sur laquelle sont fixés le levier de dvuhplechy 2 et le moyeu cylindrique 3, constitué d'un ensemble de quatre facettes de miroir planes disposées en arc de cercle d'un générateur de parabole. rayonnement concentré récepteur de ligne 5 est réglé sur dvuhplechem levier 2 à la ligne focale du concentrateur 3 parabolotsilindricheskogo.

La face arrière de chaque facettes de miroir plat 4 installés prisme rectangulaire 6, un bord à l'angle droit qui coïncide avec l'axe central des facettes de miroir plat 4, l'un des deux côtés adjacents à ce bord, est combiné avec un plan facettes de miroir 4 sur la deuxième face du prisme rectangulaire appliquées revêtement réfléchissant.

Le revêtement de facette de miroir plat 4 possède la fenêtre 7, coïncidant en forme avec la projection face réfléchissante 9 d'un prisme rectangulaire 6 sur les facettes planes 4 dans le trajet du faisceau AA parallèle à l'axe optique OO formant une parabole parabolotsilindricheskogo concentrateur 3 incident sur la face arrière de chaque facette 4 (sm. 2).

Système solaire thermique fonctionne comme suit

Le système de guidage (non représenté) produit orientation parabolotsilindricheskogo moyeu 3 sur l'élévation du soleil. Bonne orientation parabolotsilindricheskogo concentrateur 3 au soleil ne suffit pas pour obtenir la lumière du soleil à partir de toutes les facettes 4 par linéaire récepteur 5.

un éclairage uniforme de la surface de réception du récepteur linéaire 5, dans lequel le rayonnement solaire réfléchi par toutes les facettes 4, pénètre dans la surface de réception du récepteur 5 linéaire, il est prévu dans les conditions suivantes:

- Toutes les facettes de miroir plat 4 sont disposés sur les tangentes à un générateur de parabole et en contact avec la parabole de son axe central,

- La ligne du milieu du récepteur linéaire 5, la surface de réception est à la ligne focale du concentrateur 3 parabolotsilindricheskogo.

Le système solaire thermique proposé au lieu de l'alignement mutuel des facettes de miroir 4 avec une surface de réception du récepteur linéaire 5 est en ajustement mutuel faces réfléchissantes 9 prismes rectangulaires 6, installés à l'arrière de biseau latéral 4, avec la même surface de réception du récepteur linéaire 5. Ce réglage peut être effectué immédiatement avant de commencer le travail ou même dans le processus de l'énergie solaire.

Détail de la formation d'une parabole avec trois facettes de miroir plat 4 et monté sur un prisme rectangulaire 6 est représenté sur la figure 2. prisme rectangulaire 6 est monté sur la facette 4 pour que le bord à angle droit coïncide avec l'axe central des facettes de miroir plat 4, l'un des deux bords 8 adjacentes à ce bord, est combiné avec un miroir plan facettes 4 sur la deuxième face 9 déposé le revêtement réfléchissant.

À partir de la source de lumière auxiliaire tel qu'un laser à semi-conducteur (non représenté), la face réfléchissante du prisme 9 6 pénètre AA faisceau étroit parallèle à l'axe du générateur de parabole GS.

Etant donné que la tangente et la normale à la parabole bissectrice de l'angle entre le rayon vecteur focal et un diamètre passant par le point de contact, t. E. Les coins et 1 = 2, et 1 = 2, on peut faire valoir que les rayons AA parallèle à l'axe de la parabole PA, tombant sur la face arrière de la facette 4, réfléchi sur un revêtement de miroir appliqué au bord de 9 installé perpendiculairement au plan miroir à facettes 4, passera par le foyer de la parabole, si les facettes de miroir 4 installés tangente à la parabole.

Afin de contrôler les rayons AA provenant de l'arrière des facettes 4, pourrait obtenir une surface de réception du récepteur linéaire 5, un revêtement de facette de miroir plat 4 est encadré 7 sur la forme de projections reflétant face 9 sur les facettes planes 4 dans les rayons de contrôle AA.

Si tous les faisceaux AA de contrôle réfléchis par les faces 9 perpendiculaire aux plans des facettes respectives 4, a frappé la marque de contrôle , Situé sur la ligne médiane du récepteur linéaire 5, alors nous pouvons supposer que toutes les facettes de miroir 4, situés le long des tangentes à une parabole, et la ligne médiane de la surface de réception du récepteur linéaire 5 traverse la ligne focale du concentrateur 3 parabolotsilindricheskogo.

Dans ce cas, après l'achèvement de l'orientation du moyeu cylindrique 3 sur Sun BB rayons solaires réfléchie par le miroir de toutes les facettes 4, obtenir sur la surface de réception du récepteur linéaire 5.

Si la propagation des dispositions relatives au contrôle des rayons AA réfléchie par les différents prismes, la marque de contrôle dépasse la valeur admissible, en changeant séquentiellement l'inclinaison de chaque facette de miroir 4, rechercher des faisceaux pénétration AA de contrôle réfléchis par chaque prisme 6, la marque de contrôle .

Contrairement à l'énergie solaire connu, dans lequel l'alignement est effectué en utilisant le plus réfléchissant les facettes du miroir de la surface 4 de l'appareil introduit des éléments de contrôle d'exploitation et de réglage, des faisceaux lumineux de commande réfléchie par la face du prisme 6, monté sur le côté arrière de la facette 4.

Un tel système de contrôle et d'ajustement ne nécessite pas le retrait de l'état de fonctionnement solaire, ce qui augmente l'efficacité et l'efficience du travail de réglage.

Actuellement, sur la base du prototype du système solaire thermique et ses essais à grande échelle menées sur le site dans la région du village Gribanovo Moscou application.

SOURCES D'INFORMATION

1. AS 1545040 Russie, IPC F 24 J 2/12.

2. Pat. US 5655515, IPC F 24 J 2/38.

3. Demande 19546913 Allemagne, IPC F 24 J 2/14, F 24 J 2/12.

4. AS 1449785 Russie, IPC F 24 J 2/38 - prototype.

REVENDICATIONS

Centrale solaire, comprenant une structure de support fixée à ce rayonnement levier dvuhplechy et un moyeu cylindrique d'un ensemble de facettes de miroir plane, un récepteur linéaire concentré, monté sur le levier de la ligne focale du moyeu cylindrique, caractérisé en ce que le côté arrière de chacune des facettes de miroir plat monté prisme rectangulaire, le bord à l'angle droit est confondu avec l'axe central des facettes de miroir plat, l'une des deux faces de prisme adjacentes à ce bord aligné avec le plan des facettes de miroir sur la deuxième face du prisme rectangulaire déposé revêtement réfléchissant et un revêtement de miroir facettes planes en forme de boîte saillie réalisée REFLECTS au bord d'un plan de la facette prisme rectangulaire dans le trajet de faisceau parallèle à l'axe optique de l'incident de moyeu cylindrique sur le côté arrière de chaque facette.
