invention
Fédération de Russie Patent RU2197640
générateurs d'énergie éolienne
Nom de l'inventeur: Robert A. Bolotov; Lyudmila Cherepanova
Le nom du titulaire du brevet: Robert A. Bolotov; Lyudmila Cherepanova
Adresse de correspondance: 650099, Kemerovo, ul. Arqué, 33-8, RA Bolotov
Date de début du brevet: 10.01.2000
L'invention se rapporte à la conversion d'énergie éolienne et est destiné à l'énergie d'écoulement d'air en courant électrique. Le résultat technique consiste à simplifier la construction et à l'amélioration de la capacité du générateur est assurée par le fait que, dans vetroelektrogenerator contenant des ailes, un générateur de courant, le support, la boîte de vitesses selon l'invention, les ailes sont disposées dans une matrice dynamique du gaz et monté sur le deux contour concentrique fermé, avec une circuit monté sur les rouleaux de centrage, et le second circuit est monté sur des rouleaux renforcés étant renforcée couche constituée d'un matériau ayant un coefficient élevé de rouleaux de friction de centrage et renforcé monté sur des poteaux, les rouleaux renforcés par une transmission mécanique connectés en courant électrique, par ailleurs, à l'extérieur gazodinamicheskoj reshetki installé boosters de flux de vent.
DESCRIPTION DE L'INVENTION
L'invention concerne l' énergie éolienne, et est destiné à convertir l' énergie de flux d'air en courant électrique.
générateurs d'énergie éolienne sont connus [1, 2] qui convertissent l'énergie éolienne en énergie électrique en utilisant un principe d'une force de levage de l'aile sous la forme de deux lames CCNTA sur l'axe de l'aile Gear Set 5, 6 et le couplage fluide générateur de puissance 7. L'appareil comprend un mécanisme de rotation et les lames 8, le frein 9. le système de rotation des pales 1, la boîte de vitesses 5, 6 embrayage hydraulique, l'alternateur 7, mécanisme de direction 8, 9 et freiner le système de rotation du détecteur de rotation 10 sont montés sur le mât 13.
Cette unité est considérée comme un prototype. Il dispose d'un certain nombre d'inconvénients:
- La complexité de la conception et de l'utiliser pour la fabrication de matériaux coûteux (par exemple, les lames sont faites de haute résistance en aluminium et alliages de titane)
- La limite de puissance dans une seule unité pour des raisons structurelles (par exemple vetroelektrogenerator capacité de 2500 kW a un diamètre de rotor de 91,5 mètres, et la hauteur de la tour de 61 mètres au-dessus du niveau du sol).
L'invention vise à remédier à ces inconvénients.
Ce but est atteint en ce que les ailes sont disposées dans un réseau dynamique des gaz monté par des charnières sur les deux boucles concentriques de fermeture, dans lequel une boucle est monté sur les rouleaux de centrage, et le second circuit est monté sur des rouleaux renforcés et les fibres couche renforcée est faite d'un matériau à indice élevé friction. Des galets montés sur les supports au moyen de paliers, des rouleaux et renforcés par une transmission mécanique reliée à des générateurs électriques. De l'extérieur gazodinamicheskoj reshetki installé boosters de flux de vent (par exemple, le type de persiennes).
 |

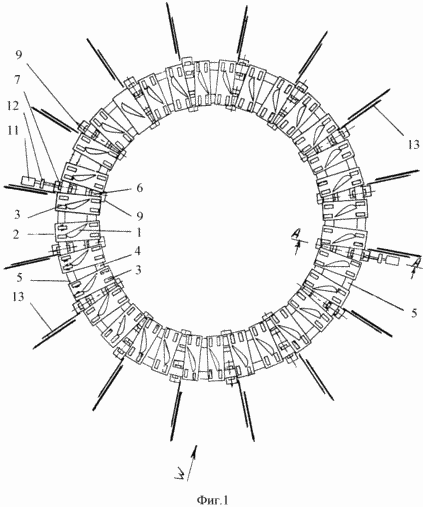

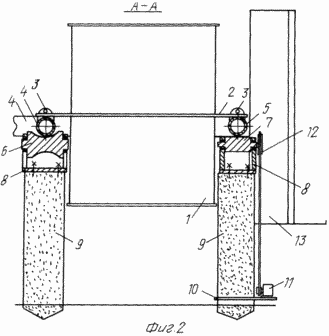

Dispositif proposée Vetroelektrogenerator représenté sur les figures 1 et 2. Il comporte une voilure 1 montée sur les plaques 2. Les plaques 2 par l'intermédiaire de charnières 3 sont montées sur des contours concentriques fermés 4 et 5, le circuit 4 est monté sur les rouleaux de centrage 6 et 5 monté sur le circuit renforcée rouleaux 7. les rouleaux 6 et 7 montés dans les appuis de paliers 8, qui sont à leur tour montés sur roulements 9. chaque palier 9 monté plaque 10 des générateurs de courant alternatif 11. les générateurs 11 sont reliés au rouleau de courant renforcé 7 au moyen de transmission mécanique 12. soutient 9 extérieur accélérateurs de vent circuler 13 type persienne. Le dispositif fonctionne comme suit. l'écoulement du vent à une vitesse de vent de flux de W m / par le type d'accélérateur persienne 13 est concentré et dirigé vers la grille dynamique des gaz. vent plus rapide circule autour des ailes 1 avec angle d'attaque optimum pour fournir la portance maximale de l'aile 1 et fournir une extraction d'énergie très efficace de l'écoulement du vent. En raison de la force de portance développée par les ailes 1, ainsi que les circuits récents 4 et 5 sont mélangés par rapport aux rouleaux 6 et 7 avec une certaine vitesse angulaire. En raison de la friction entre les rouleaux 7 et les rouleaux de contour 5 7 rotation dans le palier supporte 8 et transmettre la puissance mécanique par transmission 12 générateurs électriques de courant 11. En réduisant vent vitesse W volets 13 sont prolongées, tout en augmentant les volets de taux sont raccourcies, réalisant ainsi la stabilisation des générateurs d'énergie de puissance de vent. Des circuits de couplage plus efficaces, 4 et 5 sur des rouleaux 6 et 7, le volume interne d'une aile peut être rempli avec une charge telle que du sable. |
Le dispositif proposé avec une petite envergure 10-15 mètres et une hauteur de 15 mètres des poteaux par deux la longueur pratiquement illimitée et le nombre de contours concentriques des ailes disposées en gazodinamicheskoj en treillis et des accélérateurs permet de construire l'écoulement du vent L'énergie éolienne capacité illimitée en utilisant des aciers au carbone nedifitsitnyh et supports en béton de faible hauteur.
SOURCES D'INFORMATION
1. Stations centrales thermiques et nucléaires. Manuel, édité par VA Grigoriev, VM Zorina, 2e édition révisée, livre 3. Moscou. Energoatomisdat, 1989, str.150-155, ris.8.32 et 8,33 - prototype
2. Les GN Abramovich "dynamique des gaz appliquée". Editeur "Nauka", Moscou, 1969 str.641-651.
REVENDICATIONS
Vetroelektrogenerator comprenant des ailes générateur de courant, un engrenage de support, caractérisé en ce que les ailes sont disposées dans une matrice dynamique du gaz et monté sur les deux boucles concentriques de fermeture, dans lequel une boucle est monté sur les rouleaux de centrage, et le second circuit est monté sur des rouleaux renforcés étant couche renforcée faites d'un matériau ayant un coefficient de frottement élevé, et les rouleaux de centrage sont montés sur des supports renforcés, renforcé avec des rouleaux par une transmission mécanique reliée à un générateur de courant, par ailleurs, à l'extérieur de l'ensemble de réseau auxiliaires d'écoulement dynamique du vent de gaz.
