invention
Fédération de Russie Patent RU2276743

éoliennes

éoliennes

Nom de l'inventeur: Vitaly Tretyakov E.
Le nom du titulaire du brevet: Vitaly Tretyakov E.
Adresse de correspondance: 443045, Samara, ul. Aurora, 122, kv.333, pat.pov. L.I.Sinitsynoy
Date de début du brevet: 10.03.2005

Éolienne concerne le domaine de l'énergie éolienne, en particulier une éolienne avec des dispositifs de guidage qui convertissent l'énergie du flux d'air, et peuvent être utilisés tant pour l'énergie mécanique et électrique. Le résultat technique est d'augmenter la plage de vitesse de fonctionnement du flux entrant, utilisation maximale de son énergie, ce qui réduit la perte de chemin de travail et d'accroître l'efficacité des éoliennes. Eolienne comprenant un corps de support fixe, les principales aubes de guidage réalisé sous forme de treillis de lames spatiale avec un canal central de sortie, dans lequel de manière coaxiale avec l'axe central sur un arbre vertical impulseur placé selon l'invention, avec l'élément supérieur du boîtier est installé avec possibilité de rotation libre autour de axe central, une unité unique de la buse d'entrée d'air et un stabilisant; tandis que la lame de réseau spatial formé de deux surfaces de révolution et la construction d'une matrice circulaire de l'espace entre les lames, qui forment les canaux de travail; l'entrée d'air entoure complètement les canaux d'exploitation de la zone arrière du dispositif de guidage et couplé avec une buse de sortie pour une rotation libre autour d'un axe central.

DESCRIPTION DE L'INVENTION

Elle se rapporte à vent turbine énergie éolienne, notamment aux éoliennes avec un dispositif de guidage qui convertit l'énergie du flux d'air, et peut être utilisé aussi bien pour l' énergie mécanique et électrique.

Connu éolienne comprenant un dispositif pour changer la direction du flux d'air, qui, entre autres, comprend un boîtier, le capot et aubes de guidage pour l'écoulement de l'air et conçu pour convertir l'énergie du flux d'air (brevet RF №2093702, F 03 D 3/04 à partir de 22.01. 96).

Cependant, ce paramètre empêche l'utilisation de l'énergie éolienne, autant que possible en raison de pertes importantes dans une trajectoire verticale prolongée de fonctionnement.

Connu éolienne avec un moyeu et des accélérateurs de flux, qui, entre autres, contient un rotor corps fuselé, konfuzor buse et turbolopastnoy et conçu pour convertir l'énergie éolienne en énergie électrique (AS №2078995, 6 F 03 D 9/00 à partir de 26.05. 92).

Mais le grand canal voile convergent implique une augmentation de la force des éléments et des mécanismes porteurs et leurs masses, ce qui réduit l'efficacité globale de l'usine. La complexité de la structure avec beaucoup de mouvement des paires et des paires de frottement augmente le coût unitaire de l'installation et jette un doute sur ses avantages par rapport schéma classique des systèmes à axe horizontal.

La solution technique la plus proche est une éolienne comprenant un corps annulaire avec un canal central et un capot à son entrée, qui, en particulier, contient des aubes de guidage, sortie anneau élastique et monté sur un vertical roue arbre de vent et conçu pour convertir l'énergie éolienne (AS . №1121482, F 03 D3 / 04 en date du 06/08/82).

Cependant, ce dispositif ne fonctionne que la partie avant de l'appareil de guidage, et à l'arrière, par rapport à la direction d'écoulement d'air est créé zone sous le vent de la pression réduite de la taille de la moitié (et même plus) des aubes de guidage de diamètre, ce qui conduit à un débordement du fluide de travail dans la région de basse pression à la transition de la pale de guidage de la roue. Ie une partie du flux d'air avec son énergie potentielle »échappe à l'état sauvage», sans atteindre la roue, ce qui réduit l'efficacité de l'unité.

L'objet de la présente invention est d'étendre la plage de vitesse de fonctionnement du flux incident, de maximiser sa puissance, la réduction de la perte de chemin de travail et d'accroître l'efficacité des éoliennes.

Pour résoudre cette turbine problème éolienne comprend un corps de support stationnaire, les principales aubes de guidage réalisées en un treillis de lames spatiale avec un canal de sortie central dans lequel de manière coaxiale avec l'axe central sur un arbre placé rotor vertical et sur l'élément supérieur de boîtier est monté avec possibilité de rotation libre par rapport à l'axe central, une unité unique de la buse d'entrée d'air et un stabilisant; tandis que la lame de réseau spatial formé de deux surfaces de révolution et la construction d'une matrice circulaire de l'espace entre les lames, qui forment les canaux de travail; l'entrée d'air entoure complètement les canaux d'exploitation de la zone arrière du dispositif de guidage et couplé avec une buse de sortie pour une rotation libre autour d'un axe central.

éoliennes éoliennes

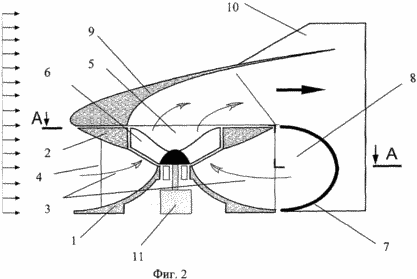

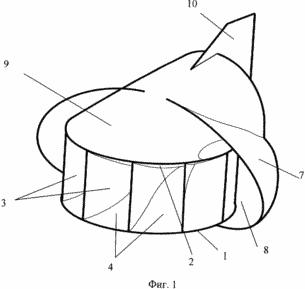

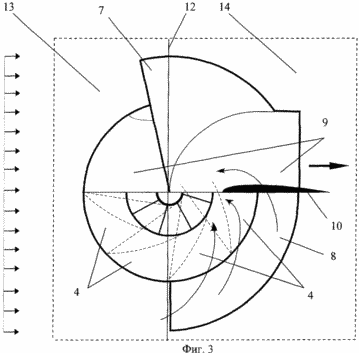

La figure 1 représente une vue générale de l'installation; Figure 2 - une coupe dans la turbine éolienne; Figure 3 - vue de dessus avec un AA de coupe.

1, 2, 3, une éolienne, où 1 - est la base inférieure, 2 - l'élément supérieur du boîtier, trois - lames dimensionnelles 4 - canal de travail de l'appareil de guidage 5 - corps central canal de sortie 6 - turbine 7 - consommation 8 - entrée de la cavité interne, 9 - buse 10 - le stabilisateur, 11 - dispositif 12 générant - la limite entre les zones, 13 - zone frontale, 14 - zone arrière.

L'arrangement mutuel des composantes d'éoliennes et parties: une embase inférieure 1 et l'élément supérieur 2 disposés de manière concentrique autour de l'axe central vertical de rotation sont deux surfaces. l'élément inférieur de base 1 et les deux lames spatiales rigidement interconnectées supérieurs 3, construit en une rangée circulaire autour d'un axe central, et des canaux de travail spatiale formée entre chaque paire de quatre lames 3. L'ensemble de ces éléments forme un corps de support stationnaire, les principales aubes de guidage. Il est réalisé comme un treillis spatial avec une sortie de canal d'aube centrale 5, qui est coaxiale placée impulseur 6. Le boîtier supérieur élément 2 est fixé, dans un tourner librement autour d'un axe central, une unité unique de l'entrée d'air 7, 9 et de la buse 10. stabilisant impulseur 6 en raison de l'unité de génération 11. l'entrée 7 est conçu comme un revêtement de coque spatiale dans une position de fonctionnement des canaux de travail 4 zone arrière 14 du dispositif de guidage et de créer sa limite de surface entre les zones de haute et basse pression, forme la cavité interne 8. article 12 frontière conditionnelle entre zone frontale 13 et la zone arrière 14 traverse la partie avant de la prise d'air.

En même temps, les canaux de commande 4 sont constitués d'une condition de minimisation de la longueur de travail du trajet dans l'unité de guidage et la trajectoire de la composante verticale du mouvement de l'environnement de travail.

Wind turbine fonctionne comme suit

9 et une entrée d'air de la buse 7 par l'intermédiaire d'un stabilisateur 10 sont orientés dans la direction de l'écoulement d'air autour des aubes de guidage en rotation. aubes capturées de guidage et une entrée d'air 7, un flux d'air passant à travers les canaux 4 de l'appareil de guidage située dans la zone frontale 13 et à travers la cavité intérieure 8 formée par l'orifice d'entrée 7, et les canaux 4 disposé dans la zone arrière 14, pénètre dans le canal central 5 et le fonctionnement roue 6 qui y est placé. Transferts partie de son énergie à la roue 6, le flux d'air d'échappement (environnement de fonctionnement) est jeté à travers la buse 9. Impulseur 6 transmet le dispositif de génération d'énergie reçue à la buse 11. La section 9 se trouve dans la zone arrière de la zone de pression réduite 14 et la partie d'entrée de l'entrée 7 - dans la zone frontale 13 de la surface accrue de la pression de freinage de l'écoulement incident.

Deux incidence contraire sur l'effet ( "pull" et "push") fournir une impulsion positive supplémentaire pour le flux d'air et de mettre l'appareil dans la catégorie des «deux en un».

Par le complément décrit ci-dessus qui a formé la surface de l'unité mobile des éléments 7 et 9, la limite spatiale entre la basse et haute pression afin de protéger le système contre les effets nocifs "d'aspiration" dans la zone de la transition entre les aubes sur le rotor 5 et par conséquent réduit les pertes d'énergie dans le chemin de travail Fitting.

L'unité mobile des éléments 7, 9, 10 en matériau léger et à faible gravité spécifique a un faible moment d'inertie. En fonction de la capacité nominale de l'installation et, respectivement, les masses des éléments de blocs mobiles 7, 9, 10 peuvent être utilisés conjointement avec le stabilisateur 10 en retour ou avec les dispositifs et mécanismes additionnels.

Situé sur l'élément supérieur de boîtier, une unité unique de la buse d'admission d'air et un stabilisateur à pouvoir tourner librement autour d'un axe central, il permet une plus grande énergie à partir du flux d'entrée d'air emprisonné pour permettre aux canaux de travail des zones arrière et de se débarrasser d'effet néfaste sur le fonctionnement de la zone arrière de la pression de la plante réduite .

La formation de la lame de grille spatiale des deux surfaces de révolution et la construction d'une matrice circulaire de l'espace entre les lames permet aux travailleurs de former des canaux d'une longueur minimale du chemin de travail dans l'unité de guidage et la trajectoire de la composante verticale du mouvement de l'environnement de travail.

Couplés entre eux avec une buse de sortie, pouvant tourner librement autour d'un axe central, une entrée d'air entoure complètement les canaux d'exploitation de la zone de dossier et permet à l'appareil de guidage pour les guider à travers les jets d'énergie de la turbine canaux non capturées zone frontale de travail.

L'utilisation d'éoliennes proposées conception peut améliorer considérablement l'efficacité de l'énergie éolienne, d'étendre la plage de fonctionnement de la vitesse du vent, et de maximiser l'utilisation de l'énergie à faible potentiel, le pouls et "rôder" flux d'air. Grâce à la simplicité du circuit constructif avec un nombre minimal d'unités, les pièces et l'augmentation des paires cinématiques réalisé fiabilité et la durabilité de l'installation.

REVENDICATIONS

Eolienne comprenant un corps de support fixe, les principales aubes de guidage en tant que réseau de lame spatiale avec un canal de sortie central dans lequel de manière coaxiale avec l'axe central sur un arbre vertical placé roue à aubes, caractérisé en ce que l'élément supérieur de boîtier est monté en rotation libre autour d'un centre l'essieu unitaire à partir d'une buse d'entrée d'air et un stabilisateur, dans lequel la lame de réseau spatial formé de deux surfaces de roulement et réalisé sous la forme d'une rangée circulaire d'aubes entre elles l'espace, les canaux de travail sont formés; l'entrée d'air entoure complètement les canaux d'exploitation de la zone arrière du dispositif de guidage et couplé avec une buse de sortie pour une rotation libre autour d'un axe central.

Version imprimable
Date de publication 02.02.2007gg
