invention
Fédération de Russie Patent RU2013652

CENTRALES

CENTRALES

Nom de l'inventeur: Basil Markelov Foteevich
Le nom du titulaire du brevet: Basil Markelov Foteevich
Adresse de correspondance:
Date de début du brevet: 29.03.1991

Utilisation: pour l'énergie. La centrale électrique de l'invention comprend une turbine éolienne à pales verticales montées sur un flotteur cylindrique situé dans le réservoir avec le fluide et est cinématiquement relié à la machine de travail, placé sur le sol. Le rotor est réalisé sous la forme d'un triangle, les sommets connexes trames qui sont décalées dans la direction circonférentielle par rapport à l'autre. Les lames sont montées par paires sur le bord de chaque trame en utilisant une connexion de charnière élastique et la surface de chaque paire de lames est égale à la superficie de la partie de carcasse. Le flotteur est muni d'un élément de roulement placé sur ses génératrices verticales, et un contrepoids. La cuve intérieure est constituée d'une surface sphérique, et les éléments roulants sont en contact avec celle-ci.

DESCRIPTION DE L'INVENTION

L'invention concerne l' ingénierie électrique et peut être utilisée pour fournir aux clients l'énergie stockée dans l'eau et l'air.

Déjà connu usine d'énergie éolienne comprenant une turbine éolienne et leader compresseur d'air, l'air comprimé qui alimente le moteur à air. Dans le circuit utilisé et l'accumulateur électrique (UK application N 2112463, Cl. F 03 D 9/02, 1983). Moteur à air à mouvement alternatif Cependant, cet appareil est appliqué et par conséquent, l'entité de chaleur est choisi parmi un liquide, un barbotage se produit lorsque le volume de gaz qui se détend à l'intérieur de la cloche flottante, ce qui réduit l'efficacité.

Connu installation solaire qui utilise l'effet de serre et représente le capteur solaire pour chauffer l'eau dans le collecteur solaire utilisé pour le chauffage. L'efficacité de ces installations près de 100%. Mais sakkumulirovannaya la chaleur de l'eau au niveau des méthodes de conversion existantes ne sont pas utilisées pour l'énergie.

Enfin, l'installation comprenant pnevmogidrodvigatel connu couplé à une source d'air comprimé. Bien que le prototype a utilisé un pnevmogidrodvigatel flotteur contenant corps flottant cylindrique avec celui-ci fixe au moyen de connexions flexibles flotteur en forme de cloche qui peuvent effectuer des mouvements verticaux dans le boîtier par la longueur des connexions et donc faire le travail, mais les limites de fonctionnement des flotteurs connexions flexibles et l'absence de formule de calcul du volume actuel de comprimé air, initialement fournis par le flotteur permet de définir les paramètres de l'installation et de conduire à une diminution de l'efficacité

L'installation proposée est essentiel que, en plus de l'énergie traditionnelle convertissant diverses manifestations fournit la récupération la plus efficace de l'eau accumulée et de l'air dans l'énergie solaire. propriétés Energoizvlekayuschie sont dues aux faits suivants.

propriétés occasion des éléments chimiques et composés de (un mélange de gaz qui composent l'air et un composé d'hydrogène et d'oxygène qui composent l'eau) est définie comme l'original et ont acquis leur irrégularité, une condition nécessaire à la création d'une machine permanente.

le principe d'Archimède est considérée comme une conséquence de la loi de conservation de l'énergie, lorsque la flottabilité à des températures égales de liquide et le corps est considéré comme une conséquence de la différence de consommation d'énergie de l'action de créer ou de transition de phase d'un état à un autre avec le changement de densité du corps à une densité constante du fluide et qui détermine le degré de flottabilité - positif lorsque la force de flottabilité supérieure à la force d'extension, zéro lorsque la force de poussée et de la force de rétraction et sont négatifs lorsque la force d'éjection inférieure à la rétraction de la force. Formule loi d'Archimède propose la formulation suivante: "Dans le corps immergé dans un liquide, une force, une certaine différence dans les coûts de l'énergie pour la création d'un liquide et le corps, ou de passer à un état physique différent, accompagné d'un changement de densité (si le liquide est de l'eau), mais aussi la quantité d'énergie accumulée fluide et la température du corps dans la gamme de l'éducation ou de transition vers un état différent de l'agrégation (fondu, durcissement, flatulence ".

La poussée d'Archimède exercée sur une colonne d'eau en panne ou tout autre liquide de volume initial de gaz ou d'air ayant une flottabilité supérieure à la force nécessaire pour surmonter la pression au-dessus de l'orifice de décharge de liquide de la source de gaz comprimé à l'amplitude de la force fournissant une flottabilité positive.

La force de flottabilité agissant sur la flottabilité possédant un volume de gaz sous une colonne d'eau a échoué à des températures égales de l'eau et les gaz augmente à mesure que la montée et à réduire la pression sur elle pour augmenter le volume de gaz au volume de la valeur initiale tous les 10 m de montée (1 atm).

La poussée d' Archimède augmente la densité pratiquement constante d'eau dans l'intervalle de température de 0 à 100 ° C, tandis que le gaz augmente son volume à 1/273 du volume original pour chaque degré d' augmentation de la température, ie. Variations de densité E. en fonction de la quantité d'énergie de l' eau consommée intensive , ce qui perturbe l'équilibre du potentiel hydrique et de l'énergie de l'air est observée quand il y a une différence entre la température du liquide et du gaz.

Flottabilité augmente, t. Pour l' alimentation d'air. Prend pratiquement dans un système d'eau isolée à faible sa conductivité thermique (procédé adiabatique), lorsque la chute de pression à 1 atm air abaisse la température d'environ 24 ° C, t. E. L'air est presque toujours servi sous l' eau à une température inférieure à la température de l'eau pour extraire efficacement l' énergie à des températures égales d'eau et d' air, et au voisinage de 0 ° C

Un travail utile rend le volume courant moyen de l'air qui est en contact avec de l'eau est déterminée par la relation

Le coefficient (1 + 0,5 P) correspond à la non-équilibre initial, et ( ) - Acheté, où V d - le volume actuel du gaz, V n - le volume du gaz comprimé à une pression absolue P - coefficient de pression en fonction de la hauteur de la colonne d'eau, t - température de l' eau, t 1 - température de l' air.

Tout ce qui précède est confirmé par les résultats et les expériences suivantes.

Noter l'emplacement des éléments chimiques du tableau périodique. Il est impossible de ne pas remarquer qu'ils sont tous situés sur l'augmentation de leurs poids atomiques, à savoir. E. En déséquilibre. Il est impossible de nier que la nature de leur création a eu différentes quantités d'énergie, et cette différence est déterminée et les propriétés des éléments, tels que la densité, la chaleur spécifique et la conductivité thermique. Dans cette série, il est l'hydrogène, le fer et le mercure. Le mercure à flotteur et de fer et de l'hydrogène, mais la quantité produite dans ce travail seront plus en hydrogène que celle du fer. Mais ils ne sont pas déjà là et ont une densité différente, la capacité thermique et la conductivité thermique. Ceci est un exemple de cas où le travail se fait au détriment du déséquilibre initial.

Mais quand elle est abaissée par une colonne d'eau, le volume d'air est augmenté non seulement en augmentant la pression sur lui pour l'ascension, mais aussi en raison de la différence de température positive entre l'eau et l'air, auquel cas le travail est fait au détriment à la fois du déséquilibre initial et acquis.

Il est connu que l'emplacement du 1 g de glace, prise à 0 ° C, il est nécessaire de dépenser 80 calories. A 1 tonne de glace fondue, prise à 0, 93 kWh est nécessaire, l'eau sera à une température proche de 0 ° C (le point de la transition de phase de solide à liquide et vice versa). Cela signifie que dans 1 t de l' eau à une température proche de 0 ° C, accumulé au moins 93 kW / h d' énergie.

Qu'est-ce que l'eau? Ceci est l'une des conditions de l'eau en tant que substances (liquide), mais l'eau est encore et fondre la glace et de la glace en suspension. Mais sa fusion et float plomb et de fer, un état solide de la matière dans un bain flotteurs. Dans les deux cas, la préparation de la masse fondue a été dépensée d'énergie, créant ainsi une différence entre les énergies des états liquides et solides de la matière. Si la préparation d' une masse fondue de plomb que nous dépensons une énergie artificielle, la fonte des glaces (eau) et de la glace elle - même, nous avons préparé une nature qui maintient le mode de puissance dans lequel l'eau est à l'état liquide et la quantité d'énergie sakkumulirovannoe 1 m 3 d'eau à une fin de température à 0 ° C est comparable à la quantité d'énergie libérée lors de la combustion de 1 m 3 de bois.

Par le col de la bouteille attacher la charge de sorte que la bouteille dans la piscine de l'eau et la position verticale. Relâchez partie de l'air de le remplacer avec de l'eau et de parvenir à une situation où la bouteille ne commencera à couler sous l'eau et branchez le bouchon de la bouteille, le transformant en un flotteur étanche. Après avoir changé l'eau sur une chaude, déposez la bouteille dans l'eau. température de l' eau froide à 20 ° C, chaud - 45 C. La bouteille ainsi que dans le premier cas où l'eau est source froide. Le volume d'air, la masse, la densité est restée la même, mais changer l'énergie interne de l'air. Vynem sous le bouchon de l'eau en tournant la bouteille à flotter, cloche, bouteille apparaîtra et se produira sur l'eau à environ 10 mm. Avant d'abaisser la bouteille d'eau avec un anneau en caoutchouc noter le niveau d'eau dans la bouteille. Sous l'eau chaude brancher la fiche et nous allons prendre une bouteille d'eau. Le volume élargi de l'air a conduit l'eau à partir d'une bouteille. Connaissant le volume initial de l'air dans la bouteille, le volume résultant et la température de l'eau chaude et froide, le calcul, nous constatons que l'augmentation du volume de primaire schostavilo d'air 1/273 pour chaque degré d'augmentation de tempepratury d'air, ce qui est la formule de la loi de Gay-Lussac, qui est la suivante:

Où t - la différence entre les températures de l'eau et de l'air;

V sur - volume d'air primaire.

Lorsque nous avons ajusté la bouteille au début du temps, la plongée, la création de conditions pour une classe de position neutre de la bouteille, donc nous avons égalé deux forces - .. la force d'attraction et de la puissance de vytakivaniya, soit plus proche des conditions de l'apesanteur. Ainsi bouteille ajustée ou un conteneur avec fond ouvert omettent réservoir d'eau du matin naturelle froide ( l' eau pour la nuit pour refroidir et les différences de température, par exemple dans les plaines du Kazakhstan rejoindre 25-30 ° C, on peut augmenter en connectant le capteur solaire, chauffage de l'eau pendant la journée et le refroidissement pendant la nuit). Une bouteille ou un récipient à couler. Comme le soleil du réservoir d'eau chaude et la puissance du rayonnement solaire est en moyenne de 1 kW / m 2, l'air contenu dans la bouteille ou le récipient en même temps , l' eau commence à chauffer le réservoir et la différence iz-za chauffe l' eau et l' air, et le coefficient de dilatation de volume associé commence à augmenter en volume que de l'eau, en le forçant de la bouteille. Une bouteille ou un récipient et en sortir en fonction de la taille de la bouteille ou du récipient, la différence de température va produire un travail. Dans la soirée, l'eau commence à refroidir, et le lendemain matin de la bouteille ou le conteneur est pas facile à couler, mais sera traîné dans l'eau. Ainsi, si la différence de température est égale, et sera égale à la quantité d'énergie lorsqu'il est poussé. Depuis le début de la chaleur du soleil du réservoir va commencer l'ascension, et le cycle se répète. Nous obtenons assez efficace installation permanente de type solaire travaillant machine à mouvement perpétuel de seconde espèce, dans laquelle la différence d'énergie entre les deux médias initialement non équilibrée contribue à l'extraction de l'énergie solaire, qui a créé un déséquilibre acquis des substances et des environnements interactifs.

Lorsque nous avons ajusté la bouteille dans l'eau froide au début du temps d'immersion, en remplaçant une partie de l'air avec de l'eau, nous avons donc retiré la partie de la flottabilité fournissant montée (flottabilité positive), et la quantité de la bouteille d'eau de substances déplacées et la bouteille elle-même avec accroché à son poids et son simultanément égalisé .. les contenus (eau, air), soit un poids de la bouteille d'eau, la charge et l'air est égale au poids de l'eau déplacée, à savoir, la force de flottabilité est égale à zéro (flottabilité neutre), la différence entre le potentiel d'énergie du système d'eau externe - .. les marchandises, les bouteilles en verre , l'air et l'eau dans la bouteille est également nulle. Mais pour parvenir à cette situation, nous avons supprimé ne fait pas partie de la force d'attraction, et une partie des forces d'éjection, ce qui signifie que si la force de gravité dans ce cas, et là, le corps avec la flottabilité, il serait encore inférieure à la force de flottabilité, ie. e. dans ce cas est pas, et il ne peut pas se produire jusqu'à ajusté à la flottabilité nulle de la bouteille est dans la différence de potentiel de l'eau et de l'énergie est égale à zéro, soit. a. force de flottabilité agissant sur un volume corporel immuable ne dépend pas de la profondeur d'immersion , en particulier lorsque la place du gaz à l'état solide est utilisé avec sa flottabilité positive, la capacité d'augmenter en volume que les changements de température et ascension.

Sur le corps situé dans une flottabilité neutre sont deux forces opposées et égales - la force de poussée vers le haut et la force descendante de la rétraction. Force d'éjection augmentée en augmentant la différence de potentiel d'énergie positive entre l'air et de l'eau en l'absence de force de gravité et de la force de rétraction - quand il y a une différence négative. Examinons les conclusions sur les formules.

Sur la surface de la Terre est égale à la force d'attraction F = mq, où m - la masse du corps, q - accélération de la pesanteur égale à 9,81 m / s 2.

Sur la surface de la force de vytalkaivayuschaya Terre est F = V 'D'q, où V - volume du solide, D - densité du fluide (eau dans ce cas), q - l' accélération de la chute libre égale à 9,81 m / c 2. Mais VD est égal à m. Ainsi, dans un volume de liquide dans une colonne de liquide à un effet de profondeur force de flottabilité égale à la force de gravité, ce qui est la même position indifférente du corps dans le liquide, comme dans le cas de la bouteille, et cela est le cas, si l'on pompés par colonne l'eau et de l'eau lorsque vous retournez l'eau déplacée à travers une turbine ayant un rendement de 1 a reçu la quantité d'énergie dépensée est égale, mais nous pompent l'eau est pas d'eau, et l'air a une flottabilité positive.

Considérons plus en détail conséquence de la loi d'Archimède. Corps flottant livré une partie de sa part dans le liquide: la partie immergée en poids déplace autant de liquide que pèse l'ensemble du corps. Nous pouvons dire que sur l'effet de corps force de flottabilité variable égal au poids du fluide déplacé par la partie immergée de, et être trompé. Après avoir été sur la surface de l'air de l'eau, tout comme une flottabilité positive, peut être confondu avec un corps flottant. Cependant, quand une quantité constante d'air dissous dans l'eau (rétracté) sans immersion d'air non, et il est poussé hors de lui sans le reste, à savoir. E. Avec plus de force sur la colonne d'air, bien qu'il puisse dépasser le poids du corps. Mais il est immergé dans la profondeur d'un corps flottant et la colonne d'air au-dessus de ce corps, l'immersion de la colonne d'air fermé énergie est beaucoup plus grande que dans l'immersion du corps. Dans les deux cas, aurait à vaincre la force de la flottabilité (positive), t. E. Lorsque la flottabilité est supérieure à zéro. Et nous avons vu que la force de flottabilité sur la montée de la scène à des températures égales de l'air et de l'eau plus la force d'attraction. Le non-équilibre - une condition nécessaire à la création d'une machine de traitement par lots, qui ne contredit pas la seconde loi de la thermodynamique et de la loi de conservation de l'énergie. Mais si un corps solide ne peut pas être introduit dans la colonne de liquide sans rupture de force (immersion du corps, nous devons continuer avec la surface de l'étang), il est possible d'amener l'air, en contournant l'énergie nécessaire pour surmonter la flottabilité. Ceci est une autre preuve pour laquelle le volume d'alimentation de la colonne d'eau d'énergie nécessite moins d'air que la pression d'eau à surmonter l'orifice de pression de la source d'air comprimé, qui est clairement visible sur la Fig. 8. Depuis la primaire a échoué et le volume d'air a une flottabilité positive, il est clair que pour l'ascension obtenir gain d'énergie en raison de la chaleur de l'eau prélevée et la différence entre la quantité d'énergie pour créer du liquide et le corps.

Prenez l'entonnoir, mettez-le sur le mamelon et tomber dans l'eau de telle sorte que la partie inférieure de étendue n'a pas atteint le fond, et le sommet se situait au niveau de l'eau ou un peu plus. Tubes résument sous l'entonnoir de l'air. Faisons en sorte que les personnes déplacées de l'eau de l'entonnoir est non seulement répandu du mamelon et jaillir à une hauteur considérable, t. E. Presque ne pas augmenter la quantité d'air par la force de flottabilité crée une flottabilité, ce qui est pas observée à l'approche du même volume d'eau, quand au efficacité = 1, nous pourrions obtenir une quantité égale d'énergie dépensée. Mais nous passons l'alimentation en air moins d'énergie que l'approvisionnement en eau, néanmoins obtenir gain d'énergie. Il est le principe sur lequel repose l'action d'un injecteur ou éjecteur, un phénomène provoqué par la différence entre la quantité d'énergie pour produire de l'eau et de l'air (déséquilibre initial), qui détermine leurs propriétés. Il est connu que le volume d'air à une chute de pression au niveau de 1a est augmentée de la quantité du volume d'origine, TE augmentation initiale de l'air a lieu, ou non, égale à l'augmentation de 2 fois, mais il travaille sur la production d'énergie, le volume moyen de courant d'air (fig. 8) qui est exprimée par l'équation

Lorsque V - amorçage volume d'air à une profondeur H à la même température de l' eau et de l' air;

H - hauteur de la colonne d'eau,

coefficient de pression en fonction de la hauteur de la colonne d'eau (Nm / m = 10 F) au fond des cloches flotteur cycliques ou distributeur d'air comprimé - P.

puis

Cette équation permet de calculer l'énergie due au déséquilibre initial à des températures égales d'eau et de l'air, et la loi de Gay-Lussac - le reçu de paiement de l'énergie supplémentaire due à l'acquisition de non-équilibre, lorsque les températures de l'eau et de l'air ne sont pas égaux. Les conclusions ci-dessus sont énoncées pnevmogidrodvigatelyam, mais pour les faire fonctionner nécessite une source d'énergie supplémentaire, une sorte de démarreur. Cette source d'énergie pourrait être l'une des sources alternatives respectueuses de l'environnement de convertisseurs d'énergie. Dans ce cas, sélectionné comme réglage d'un tel vetroenergicheskaya zone de ramassage convertisseur avec augmentation de la charge du vent, ce qui représente un rotor vertical.

Il est connu que, dans un triangle équilatéral est le point de la bissectrice d'intersection est égale à 1/3 de la hauteur du triangle, et si pour rendre le cadre, qui est un prisme dont les bases sont triangle équilatéral, et certaines faces du prisme au fourreau matériau étanche à l'air et par le point d'intersection des bissectrices manquer axe, nous obtenons l'élément de rotor d'un parc éolien. En installant plusieurs de ces éléments les uns aux autres avec le mélange dans la direction radiale autour de l'axe, on obtient un rotor obtenir le rotor, et l'installation supplémentaire articulé sur la forme verticale de taille égale les principaux sites Sprung lames de voile, capable d'une action du vent déplier, nous obtenons le retrait supplémentaire de l'espace charge du vent . En fixant un tel rotor sur un flotteur, nous obtenons une centrale éolienne, capable de fonctionner à des vitesses de vent. Branchez la plate-forme supérieure du flotteur avec une roue solidaire du bâti, ayant la possibilité de mouvement vertical et périphérique avec celui-ci monté et relié aux intermédiaires compresseurs de réfrigérateurs de roue de transmission, ce qui conduit est relié à energoizvlekayuschim pnevmogidrodvigatelem, reconstitution de l'énergie dans l'eau qui est portée par un lui e connecté un capteur solaire utilisant l'effet de serre. pnevmogidrodvigatel Energoizvlekayuschy et relié à un compresseur, lequel tuyau est relié à energoizvlekayuschey installation du type jet représentant supports rotatifs roulant dans l'eau sécurisée fond cylindrique extérieure boîtier fixe coque intérieure fermée en haut et ouvert vers le bas, ayant dans la partie supérieure de la buse, et en bas à l'intérieur - fixe des plaques d'angle qui servent de pales de turbine, et situés dans la rivière ou canal avec un corps fermé de l'eau, qui extrait sakkumulirovannuyu d'énergie dans l'étang.

Ainsi, les principales centrales électriques sont les caractéristiques energoizvlekayuschie propriétés contrairement convertisseurs manifestations de l'énergie à l'autre.

CENTRALES

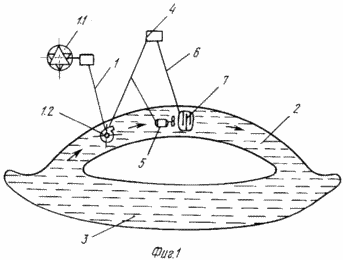

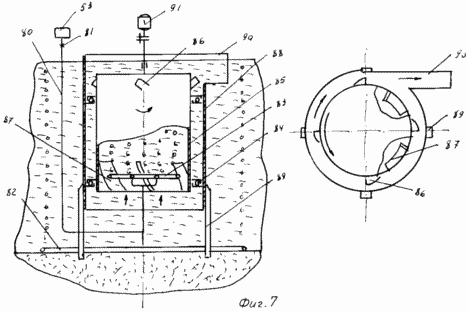

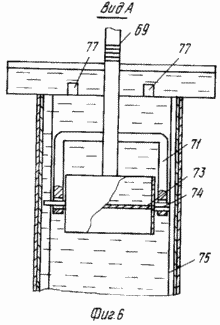

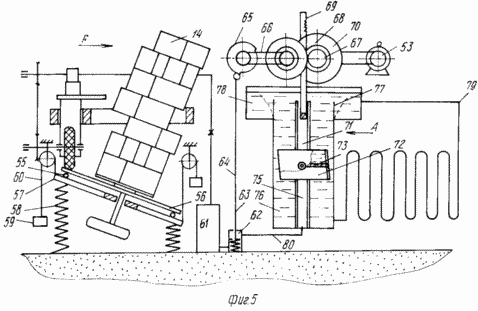

Fig. La figure 1 montre une centrale électrique; Fig. 2 - un élément de rotor de la centrale d'énergie éolienne; Fig. centrale éolienne multi-rotor - 3; Fig. centrale éolienne - 4; Fig. 5 - le même que d'une plate-forme et les soldes ressort; Fig. 6 - Une vue sur la figure. 5; Fig. 7 - energoizvlekayuschaya le type de réglage de jet; Fig. 8 - régime de volume d'air, remplie jusqu'à la colonne d'eau, à des températures égales (côté droit est un graphique du volume effectif moyen de l'air).

1.1 Energoizvlekayuschaya énergie éolienne usine 1 est relié à l'installation du conduit energoizvlekayuschey 1.2 type à jet d'eau installé dans le conduit 2, avec un réservoir fermé 3 relié à l'énergie largement utilisée, par exemple, la station de compression 4 et 5. La section du ventilateur du compresseur conduit 6 est relié à une unité de réfrigération 7 est situé au-dessus du canal et adaptée pour condenser la vapeur d'eau à l'extérieur. Lames de voile 8 et 9 (fig. 2) entre lesquels l'élément élastique 10 relié de façon pivotante à des génératrices verticales 11 des carcasses prismatiques spatiales 12 représentant le prisme triangulaire et la base du composé conjointement avec un décalage par rapport à l'autre autour de l'axe géométrique 13 du prisme et constituant le rotor vertical 14 (fig. 3) monté sur un flotteur cylindrique 15 (Fig. 4) ayant une génératrice verticale des éléments de roulement 16 et 17 placés dans une cuve remplie d'un liquide et présentant une surface sphérique intérieure 18. a la partie inférieure de la tige du flotteur 19 est fixée à la charge 20 à l'extrémité . La surface supérieure du flotteur réagit avec la roue 21, fixés dans les supports 22 sur la grille verticale 23, ayant la possibilité de déplacement vertical dans un guide annulaire 24 avec mouvement simultané dans la direction circonférentielle. Au sommet de la crémaillère 25 est broyé à un compresseur 26 qui, par l'intermédiaire d'une roue de transmission intermédiaire 27 interagit avec. Compresseur canal d'air 28 par l'intermédiaire d'un clapet anti-retour 29 est reliée à la batterie de l'air comprimé 30, ce qui conduit 31 à travers la vanne tout ou rien 32 et les vannes 33 et 34 sont alternativement reliés aux flotteurs, les cloches 35 et 36 chacun et dont le creux horizontal cloison remplie d'air est divisé en deux volumes égaux partie. Cloche flottés asymétrique autour de l'axe vertical. Flottés de Bell interagir avec les parties de guidage 38 et 39 du boîtier pnevmogidrodvigatelya rempli d'eau et tournant dans une partie de décharge étendue 40 dans la partie supérieure du corps. Flotteurs de Bell interagir avec fixe dans la partie supérieure du boîtier à l'interface de la partie de guidage à une décharge avec des éléments élastiques de retour 41 et 42 et articulées sur les flotteurs au centre de gravité avec les cadres 43 et 44 où les engins de trosoblochnoy 45 sont reliés entre eux par un câble commun. transmission de trosoblochnoy de câble interagit avec les tambours 46 et 47, plantés librement sur deux axes parallèles et coopérant avec la bobine à travers les roues libres 48 et 48. Drums interagissent par engrenage 50 et oisif engrenage 51, et par le biais d'une transmission intermédiaire 52 - compresseur 53. eau Rempli corps pnevmogidrodvigatelya relié au capteur solaire 54 selon les conditions de fonctionnement du rotor 14 peut être monté sur les éléments de roulement rotatifs 55 sur la plate-forme 56 (Fig. 5) qui coopère avec la base 57. la base 58 repose sur le ressort et présente un contrepoids 59 qui, à travers le bloc relié au câble 60. Ceux-ci des piles à air comprimé 61 à travers la soupape d'admission 62 et une tige 63 d'une pédale 64 par l'intermédiaire du mécanisme de distribution de came de course primaire 65 relié par l'intermédiaire d'une transmission intermédiaire 66 à travers l'embrayage à roue libre 67, le pignon 68 avec la crémaillère 69 et le volant d'inertie 70. la crémaillère est solidaire du bâti 71, un flotteur relié à pivotement à la cloche 72 divisé par une cloison 73 en deux parties égales en volume. Le flotteur est une cloche de tourillon 74 communique à travers (Fig. 6) avec un guide en forme de boîte 75, les parois du boîtier remplie d'eau 76 et les éléments élastiques de rappel 77 monté sur l'interface de la partie de guidage à une partie de décharge 78. Le boîtier de pnevmogidrodvigatelya remplie de fluide est reliée au collecteur solaire 79, cloche tube à flotteur 80 - de la soupape d'admission et le volant d'inertie - (. la figure 7) avec le compresseur 53. le compresseur 53 par le conduit 80 avec un clapet anti-retour 81 communique avec le tuyau de pulvérisation annulaire 82 et le tube d'air du distributeur d'air multiples 83 situé à l'intérieur et au-dessus reposant sur le fond des éléments roulants 84 fermé au niveau supérieur et inférieur de l'eau disposée boîtier cylindrique 85 ayant une partie supérieure fermée sur une génératrice verticale sur le côté externe de la buse 86, la surface totale en section transversale qui ne soit pas inférieure à la surface en coupe transversale du boîtier. Dans la partie inférieure du boîtier 85 pour former la face interne de la plaque d'angle 87. Le boîtier fixe 85 communique à travers les éléments de roulement ouvert vers le haut et le bas d'un boîtier cylindrique externe fixe 88, fixée dans les piles 89 ayant un fond de canal et la sortie d'eau à la buse boîtier intérieur coopérant avec le générateur d'énergie électrique 91. la partie supérieure du boîtier 85 au-dessus et au-dessous de la partie supérieure et le fond inférieur de la coque intérieure. Les consommateurs d'électricité peuvent être, par exemple, la station de compression 4 et 5 Fan fonctionnant en kvomplekse avec une unité de réfrigération 7.

Centrale électrique fonctionne comme suit

1.1 Enerogoizvlekayuschaya centrale éolienne (Fig. 1), le comprimé conduit d'air généré 1 est relié à l'installation de type eau-jet energoizvlekayuschey 1.2 installé dans le canal 2, fermé avec un étang 3. La possibilité d'obtenir des quantités illimitées d'énergie que l'énergie permet aux consommateurs de connecter le compresseur et le ventilateur 4 Station 5 fonctionnant conjointement avec une unité de réfrigération 7 afin d'obtenir de l'eau douce de la condensation des vapeurs à l'extérieur. L'énergie nécessaire au fonctionnement du compresseur et du ventilateur ou d'autres utilisateurs obtenus grâce à la conversion de l'énergie éolienne en énergie d'air comprimé pour augmenter encore la quantité d'air comprimé en raison de l'énergie extraite en pnevmogidrodvigatelyah energoizvlekayuschih liée à l'énergie éolienne et capteur solaire, grâce à l'utilisation de l'air comprimé energoizvlekayuschey d'installation de type à jet d'eau, dans lequel l'énergie est extraite sakkumulirovannaya dans le réservoir d'eau. L'électricité produite par la méthode proposée, écologiquement propre.

Wind Turbine fonctionne comme suit. Lames de voile 8 et 9, entre lesquels l'élément élastique 10 relié de façon pivotante à des générateurs verticaux 11 du châssis spatial 12 représentant le prisme triangulaire et les bases reliées entre elles avec des décalages par rapport à l'autre autour d'un axe géométrique fictif 13 et constituant un bezvalny rotor vertical 14 fixe sur une bouée cylindrique 15 qui présente des éléments de roulement 16 sur la paroi verticale annulaire et placé dans une cuve 17 remplie d'un liquide, ayant une surface intérieure sphérique 18, et le flotteur comporte un arbre 19 à l'extrémité duquel se trouve la charge fixe 20, avec un flotteur qui agit comme un volant d'inertie représenter la structure bezvalnogo rotor vertical, qui, sous l'influence de l'écoulement de l'air et l'élément élastique divulgués lame à voile, résultant en rotation fait rotor vertical et celui-ci un flotteur qui, en augmentant le vent peut être incliné sans sortir de la surface sphérique de la cuve connectée, et l'affaiblissement du vent en raison de centre de gravité bas fourni par la charge, assume à nouveau une position verticale. Ainsi, il existe une auto-chargement sur le rotor, ce qui permet une installation à fonctionnement Burevoi vitesse du vent. La surface supérieure du flotteur entre en contact avec la roue 21, fixé dans les jambes d'un laminoir 22 à 23, ayant la possibilité de son propre poids et le mouvement vertical du Guide du district 24. Au sommet du rack est broyé 25 avec un compresseur 26, qui par l'intermédiaire d'une transmission intermédiaire 27 communique avec l'arbre de roue. Ainsi, la rotation poplava transmise à la roue, qui, via une transmission intermédiaire transmet à l'entraînement du compresseur, ce qui conduit 28 à travers le clapet anti-retour 29 est reliée à la batterie de l'air comprimé 30, à partir de laquelle l'air par le conduit 31 à travers la vanne tout ou rien 32 et les vannes 33 et 34 sont alternativement alimentés flotteurs sous la cloche 35 et 36 ayant un volume utile de stock, chicane chaque 37, laquelle cavité est remplie d'air, est divisé en deux parties égales en volume. L'air dans la cavité équilibre le poids de la cloison et un flotteur y éléments d'installation connecté. La partie inférieure du flotteur immergé est rempli d'air, de sorte que le temps de la montée de l'ensemble du volume d'air est rempli et en sortant de la partie de guidage lui permet de rouler sur 180 et volley exemptés de l'air, et à nouveau rempli d'eau dans une position immergée dans la partie de décharge élargie 40. En ce stock a un volume utile du flotteur cloche que la montée et à la réduction de la pression du fluide et la différence de température entre l'eau et l'augmentation de l'air fournis STRESS surfaçage en raison de l'augmentation du volume d'air, accompagné de la sélection de la chaleur moins la capacité calorifique de l'air à partir d'une capacité thermique de l'eau (fig. 8). Les éléments de surnageant et le flotteur renversé retour élastique de Bell 41 et 42 est fixé dans une position verticale. Flotteurs cloche interconnectés via un sharnirnosoedinennye de trame flotte 43 et 44 qui sont reliés à la transmission trosoblochnoy 45 par un câble commun. Trosoblochnaya interagit avec les tambours de transfert 46 et 48 tournant librement sur deux arbres parallèles et à travers l'interaction avec les tambours 47 et les Survireurs 49. Drums interagissent par engrenage 50 et oisif engrenage 51, qui prévoit une rotation à sens unique de l'engin. La rotation du pignon est transmise à travers la transmission intermédiaire 52 vers le compresseur 53. Afin de reconstituer l'énergie contenue dans celle - ci de pnevmogidrodvigatelya d'eau est reliée à un capteur solaire 54 dans lequel l'eau peut être chauffée à une température voisine de 100 ° C , Montage du disque 14 (Fig . 5) par une plate - forme de ressort jouer le rôle de liquide ressort de compression 58, ce qui réduit la charge sur le contre-poids 59. l'avantage de cette conception est que la rotation de la transmission de la roue du compresseur, est en contact avec une surface sèche et la plate-forme, ce qui augmente la force de frottement, et l'utilisation de l'installation avec un déficit d'eau, tel que désert. En raison du fait que l'unique pnevmogidrodvigatel appliqué, l'entrée d'air sous le flotteur porté Cloche came distributeur automatique, dont la tige est reliée à la soupape d'admission. Pour reconstituer les réserves d'énergie pnevmogidrodvigatel et est relié à un capteur solaire. Compresseur 53 éoliennes à travers un conduit 80 tout en ouvrant l'air valve 81 fournitures à l'rybozagraditel de tuyau annulaire 82 et un distributeur multi-canal d'air 83 (Fig. 7) situé à l'intérieur et au-dessus de la partie inférieure ouverte reposant sur des éléments roulants 84, fermé en haut et situées au-dessous du niveau d'eau du corps cylindrique 85 présentant une partie supérieure fermée sur une génératrice verticale de la face externe de la buse 86. la surface totale en section transversale non inférieure à la surface en coupe transversale du boîtier, et la plaque inférieure fixée à un angle 82 avec la face interne du logement 85. le logement 85 communique des éléments de roulement à travers la partie supérieure ouverte et inférieure du boîtier cylindrique extérieur fixe 88, fixée au fond des piles 89 et un réservoir 90 ayant une sortie d'eau à la buse enveloppe intérieure coopérant avec le générateur d'énergie électrique 91. Lorsqu'un poisson dans les sorties annulaires d'air couche d'air celle-ci à travers les trous, formant un rideau d'air effrayer les poissons, les prises en empêchant l'installation. L'air introduit dans une vanne à plusieurs voies, à l'intérieur de la coque intérieure, ce qui laisse des trous ayant une flottabilité augmente le volume de la quantité du volume initial tous les 10 m à la montée et 1/273 pour chaque degré d'augmentation de la température, on commence à émerger, en augmentant son volume jusqu'à ce que hors de l'eau, forçant ainsi l'eau à travers la buse. Voici une sélection de chaleur de l'eau au taux qui serait à faire avec la pression d'air est abaissée à 1 à la température de l' air tombe à 24 ° C Sortie eau et l' air sous le corps cylindrique observé, ie. A. De la sortie multi-air du distributeur est réalisé au- dessus du fond du boîtier et la surface totale en section transversale des buses est égale ou supérieure à la contre-corps, qui est. e. la pression d'eau au fond de plus la pression d'eau du boîtier du distributeur et une grande surface égale ou des sections et des buses fournit des données d'un organe équivalent et la sortie d'eau du corps. Éjectées à partir des buses des résultats de l'eau dans un mouvement de rotation de l'organisme et le générateur associé. La rotation du corps aura une vitesse constante. Le éjecté dans l'espace entre l'enveloppe extérieure et intérieure de l'eau est évacuée dans le réservoir à travers l'enveloppe extérieure est disponible en sortie directionnelle, créant un courant de surface dirigé l'eau aérée. Dans le même temps crée un courant de fond, vers l'intérieur en rotation la coque intérieure, et, agissant sur la plaque inclinée, le débit d'eau génère un couple supplémentaire. Ainsi, il existe une source de remplacement permanent d'énergie, ce qui permet d'obtenir un écoulement uniforme de l'électricité. Calcul de la capacité supplémentaire par les courants de fond peut être fait selon les formules pour les turbines hydrauliques. Divisé dans un distributeur multiple de la petite quantité d'air qu'il a une grande surface de contact avec l'eau, ce qui contribue à la sélection la plus complète de la chaleur de l'eau, et donc, selon la loi de Gay-Lussac et la plus grande augmentation du volume d'air, ce qui augmente la quantité de travail effectué, et, par conséquent, augmente le nombre de l'énergie récupérée.

L'efficacité technique et économique est exprimé dans l'utilisation de l'énergie est presque prêt pour les besoins de l'économie nationale, pas cher, inépuisable, et la pureté absolue qui permet non seulement de rétablir l'équilibre perdu sur la planète, mais aussi pour l'améliorer.

REVENDICATIONS

1. puissance comprenant éolienne à axe vertical avec des lames montées sur un flotteur cylindrique situé dans le réservoir avec le fluide et qui est relié cinématiquement avec la machine de travail, placé sur le sol, caractérisé en ce que, afin d'augmenter l'efficacité de l'énergie éolienne, le rotor est réalisé sous forme liée les cadres triangulaires, les sommets qui sont décalés dans la direction circonférentielle par rapport à l'autre, les paires de lames montées sur le bord de chaque cadre au moyen de charnières avec un accouplement élastique et la surface de chaque paire de lames est égal au côté carré de la trame, le flotteur est muni d'éléments de roulement disposés sur sa verticale de formage, et le contrepoids la surface interne du réservoir est de forme sphérique, et les éléments roulants sont en contact avec celle-ci.

2. Centrale électrique selon la revendication. 1, caractérisée en ce qu 'il est muni d'une crémaillère montée pour un mouvement vertical sur la bague de guidage, la machine de travail est conçu comme un compresseur monté sur la plate-forme et est relié cinématiquement à la roue fixé pour engager la surface du flotteur .

3. La centrale électrique de la revendication. 1 et 2, caractérisé en ce qu 'il est muni d'un réservoir rempli de liquide avec les guides et la partie supérieure de décharge, les éléments de rappel élastiques, deux transmission de trosoblochnoy lié à flotteurs cloches installés dans les réservoirs sur les rails, le collecteur solaire relié à un réservoir, deux tambours parallèles, coopérant avec une transmission trosoblochnoy associée à la canalisation intermédiaire de transmission de compresseur avec un clapet anti-retour relié au compresseur, et l'accumulateur d'air comprimé, rapporté pipeline avec des vannes d'arrêt avec des flotteurs cloches.

4. La centrale électrique de la revendication. : 1 - 3, caractérisé en ce que chaque flotteur est muni d'un déflecteur en forme de cloche horizontale montée pour former les deux chambres de volume égal et est situé asymétriquement par rapport à l'axe vertical.

5. Centrale électrique selon la revendication. 4, dans lequel la cloison horizontale est creuse.

6. La centrale électrique de la revendication. 1 à 5, caractérisé en ce que chaque flotteur est muni d'un châssis de cloche articulés reliés à la trosoblochnoy de transmission et des éléments de rappel élastiques.

7. La centrale électrique de la revendication. : 1 - 6, caractérisé en ce que le rotor est placé sur la plate-forme, par l'intermédiaire des éléments de roulement coopérant avec le ressort de base formée chargé et connecté au moyen de transmission de trosoblochnoy contrepoids.

8. La centrale électrique de la revendication. : 1 - 7, caractérisé en ce qu 'il est muni d'un réservoir d'eau situé dans le corps cylindrique extérieur et durci sur le corps cylindrique interne de fond monté à rotation autour d'un axe vertical et reliée au générateur et l'accumulateur d'air comprimé.

9. Centrale électrique selon la revendication. 8, caractérisé en ce que la partie supérieure de l'enveloppe extérieure est munie d'un tuyau de sortie horizontale, la partie inférieure est située au-dessus du fond du réservoir et le boîtier sont reliés entre eux par l'intermédiaire de paliers.

10. Centrale électrique selon l'AP 9, caractérisé en ce que le boîtier intérieur est muni disposée tangentiellement à la surface extérieure du boîtier et les lames de buses fixées au fond de la surface interne du boîtier, dans lequel la surface en coupe transversale buse supérieure à celle de la section transversale du logement, et la partie inférieure du boîtier elle reliée à un accumulateur d'air comprimé.

11. Une centrale électrique selon la revendication. 10, caractérisé en ce qu 'elle est munie d'une enceinte à air annulaire associé à un accumulateur d'air comprimé et placé sur le fond de l'eau autour du boîtier interne.

Version imprimable
Date de publication 11.02.2007gg
