Fédération de Russie Patent RU2112153

Windmills MOTEUR THERMIQUE

Windmills MOTEUR THERMIQUE

Nom de l'inventeur: Seleznev IS;. Kashfraziev YA. Lavrov VS. NI a.; Popov KM. Tsereteli AA. EN Lipatov
Le nom du titulaire du brevet: Engineering Design Bureau "Raduga"
Adresse de correspondance:
Date de début du brevet: 25.08.1995

L'invention concerne le domaine de l'énergie éolienne pour produire de l'électricité. Éolienne avec un moteur thermique, comprenant une turbine éolienne, un moteur thermique équipé d'un compresseur de suralimentation et est reliée par l'intermédiaire de l'embrayage et la boîte de vitesses à un générateur électrique et le système de commande est en outre muni d'une turbine à air et un compresseur couplé à une turbine éolienne, le compresseur supplémentaire est relié par des canalisations à travers systématiquement régler le récepteur, et des vannes commandées par une turbine à air et ledit moteur thermique, tandis que les arbres reliant la turbine à air avec un réducteur et un moteur thermique à sa sortie de l'embrayage du compresseur et le compresseur monté du moteur thermique est muni d'une vanne pouvant être commandée.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l' énergie éolienne pour produire de l' électricité.

La solution la plus proche conçu pour résoudre ce problème, découvert par les sources d'information scientifique et technique et des brevets, une centrale éolienne (les éoliennes) avec un moteur thermique (Shefter Frenkel, Noël IV inventeur des éoliennes et éoliennes -. Editeur Ministère de l'Agriculture de l'URSS, 1957, p. 122), comprenant une turbine éolienne (HP), un moteur thermique (AP) équipé d'un compresseur et est relié par l'embrayage et la boîte de vitesses à un générateur électrique (EG), et un système de contrôle, pris comme un prototype.

L'inconvénient de ces solutions techniques est la présence d'une longue tige de transmission pour transmettre la puissance de l'hélice sur le générateur, ce qui conduit à une complication considérable de la structure; la présence d'alternance se détourne du temps à la tête de l'éolienne de l'axe vertical, et une parade qui complique la conception; la complexité économique et inopportunité d'utiliser le système pour le réseau en raison de la forte dépendance de la vitesse du générateur de rotation des facteurs aléatoires externes - Vitesse du vent et de la consommation d'énergie; quand association électrique (avec 121 du même livre.) - la présence de deux générateurs et la synchronisation du système électrique ou autre de leur travail, ce qui complique grandement l'installation et coûteux. De plus, le compresseur de suralimentation enlève la puissance du moteur thermique, ce qui ne pas augmenter le rendement thermique du TD ci-dessus 0,35 à ,4.

L'objet de l'invention est de remédier à ces lacunes et d'obtenir sur cette base, la fourniture d'une installation rentable du moteur thermique à haut rendement (TD), la préparation de l'électricité de haute qualité et la capacité de la centrale au réseau industriel.

Ce but est atteint par une installation d'énergie éolienne avec un moteur thermique, comprenant une turbine éolienne, un moteur thermique équipé d'un compresseur de suralimentation et relié par un embrayage et une boîte de vitesses à un générateur électrique et le système de commande est en outre muni d'une turbine à air et un compresseur couplé à la turbine éolienne, avec un compresseur supplémentaire relié à des conduits mettre en séquence à travers le récepteur et avec des vannes commandées avec une turbine à air et ledit moteur thermique, tandis que les arbres reliant la turbine à air avec un réducteur et un moteur thermique à sa sortie de l'embrayage du compresseur et le compresseur monté du moteur thermique est muni d'une vanne pouvant être commandée.

Analyse comparative des solutions techniques proposées avec le prototype révèle il dispose, ce qui permet de conclure que l'installation proposée de l'invention, le critère de la «nouvelle».

L'analyse des solutions techniques connues à partir de sources de brevets, l'information scientifique et technique conduit à la conclusion suivante. La technique est connue pour utiliser l'air comprimé via le HP pour faire le travail (Shefter Frenkel, Noël IV inventeur des éoliennes et éoliennes - .. Editeur Ministère de l'Agriculture de l'URSS, 1957, 130 ... 131, et le brevet US N 4.498.017). Cependant, dans le premier cas, l'utilisation du compresseur d'air comprimé ou VD vient directement au moteur de l'air d'entraînement ou accumulateur pneumatique tampon de charge pour la reconstitution ultérieure de manque d'énergie pendant les périodes de défaillance de la vitesse du vent. Dans le second cas l'air comprimé est utilisé uniquement comme un accumulateur d'énergie sur l'éolienne en raison de la variabilité de la vitesse du vent. Dans le cas présent, cependant, l'air comprimé par le compresseur est utilisé pour stimuler HP TD (par exemple, turbine), ce qui permet de ne pas dépenser de l'énergie à combustible brûlé dans le moteur pour travailler son propre compresseur et ainsi augmenter l'efficacité thermique du moteur avec 0,35 - 0,4 à 0,7 - 0,85.

Ainsi, on peut affirmer que, entre l'ensemble des caractéristiques, y compris distinctive, et leur fonction, et atteint le but qu'il n'y a pas de lien de causalité évident. Sur la base de ce qui précède, on peut conclure que l'appareil de l'éolienne proposée ne devrait pas explicitement dans l'art et, par conséquent, répond aux critères d'éligibilité "Niveau Inventive".

L'invention peut être utilisé dans le secteur de l'énergie, ce qui permet de conclure que le critère de conception proposée de "application industrielle".

Windmills MOTEUR THERMIQUE

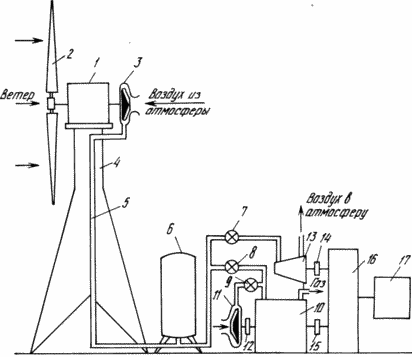

Le dessin montre un agencement schématique d'une installation d'énergie éolienne avec un moteur thermique, comprenant une centrale éolienne 1 constitué d'une éolienne 2 avec le compresseur supplémentaire de 3 et une tour 4, ligne 5, un récepteur 6, les vannes 7, 8 et 9, la chaleur (par exemple, une turbine à gaz) moteur 10, le compresseur 11 et le manchon 12, la turbine à air 13. les arbres de sortie 10 et AP 13 relié à BT à travers l'accouplement 14 et 15 avec pignon 16 qui, à son tour, est relié à un arbre de sortie d'un générateur électrique 17.

Le dispositif fonctionne comme suit. Le principal mode d'opération: mise sous pression par le compresseur 3, l'air est fourni par le conduit 5 et à travers la vanne ouverte 8 pénètre dans le DT 10, qui par la combustion alimentée dans celui-ci (système d'alimentation en carburant schéma non représenté) de carburant à travers le manchon de fermeture 15 tourne à travers un réducteur 16, le générateur 17, ce qui engendre l'électricité venant du consommateur. Dans ce cas, les vannes 7 et 9 sont fermées, les embrayages 12 et 14 sont ouvertes, et le récepteur fournit lissage capacité du compresseur en raison de l'irrégularité de la vitesse du vent. En présence de vent et relativement faible consommation d'énergie AP 10 ne fonctionne pas, les vannes 8 et 9 fermé, 7 - est ouvert, l'embrayage 14 est fermé, l'embrayage 15 est ouvert. Comprimé compresseur d'air 3 pénètre dans le VT 13, qui par couplage 14 et l'engrenage 16 tourne le générateur 17. En l'absence de vent vannes 7 et 8 sont fermées, la vanne 9 est ouverte, les embrayages 12 et 15 sont fermées, le manchon 14 est ouvert. Le moteur thermique fonctionne recevant l'air comprimé provenant du compresseur augmenter sa 11 et 15 par un embrayage et réducteur 16 fait tourner le générateur 17.

REVENDICATIONS

l'installation d'énergie éolienne avec un moteur thermique, comprenant une turbine à vent, un moteur thermique équipé d'un compresseur de suralimentation et relié par un embrayage et une boîte de vitesses à un générateur électrique, et un système de commande, dans lequel la centrale éolienne est fournie avec turbine à air supplémentaire et d'un compresseur couplé à la turbine éolienne, avec un compresseur supplémentaire connecté séquentiellement à travers des pipelines et un récepteur installé à clapets commandés avec une turbine à air et ledit moteur thermique, tandis que les arbres reliant la turbine à air avec un réducteur et un moteur thermique avec son embrayage et le compresseur sortie du compresseur monté du moteur thermique est muni d'une vanne pouvant être commandée.
