invention
Fédération de Russie Patent RU2119092

Windmills

Windmills

Nom de l'inventeur:. Cheboksarov VV; Zmeu KV
Le nom du titulaire du brevet: Université technique d' Etat d' Extrême - Orient
Adresse de correspondance:
Date de début du brevet: 03.12.1996

L'invention se rapporte à une énergie faible et peut être utilisé pour créer des installations de grande puissance. L'usine se compose de deux systèmes de roulement, un imbriqué dans l'autre et tournant à différentes vitesses angulaires. Un système de palier est réalisé sous la forme d'un ponton et simplement supportée sans pales surface sur la surface de l'eau et contient un rail annulaire et une seconde lames supplémentaires simplement en appui sur ce rail. Le ponton et l'anneau de tiges flexibles sont reliées aux bords des plaques tournantes de convertisseurs d'énergie individuels installés coaxialement à l'intérieur du ponton d'anneau sur une base fixe. Traction placées le long des cordes respectivement ponton et anneau. Le résultat technique consiste en l'optimisation des conditions d'interaction de l'écoulement du vent avec des éléments de l'appareil et l'efficacité croissante.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à une énergie faible et peut être utilisé pour créer des installations de grande puissance.

Connu station d'énergie éolienne comprenant un carrousel de roue éolienne, y compris un anneau rails, mâts verticaux installés sur les voile organes de travail qui leur sont associés roulettes en contact avec le rail situé sous l'auvent, mais aussi auvent circulaire et le tunnel, à l'intérieur duquel l'inducteur et générateurs (voir., AS URSS 1.455.037, MKI 5 F 03 D 5/04, 1989).

Les inconvénients d'une telle installation est la disponibilité d'un système de rail de support, ce qui complique considérablement et augmente le coût de l'installation ainsi; Roulant grande force de frottement sur le rail, qui conduisent à la perte de plus capacité irréversible; le manque de stockage d'énergie de type inertiel.

Connu et de la centrale éolienne, comprenant des corps vetrovosprinimayuschie travail mis sur le ponton de l' anneau et le convertisseur d'énergie mécanique en énergie électrique, cinématiquement connectés au ponton (voir. L'URSS AS 1.719.713, MKI 5 F 03 D 3/06, 1992).

organismes de prototypes de travail Vetrovosprinimayuschie situés le long de tout le diamètre du système de palier et peuvent tirer de l'énergie à travers la zone de ponton. Cependant, ils sont inefficaces parce éléments d'actionnement vetrovosprinimayuschie situés sur les rayons plus petits sont mis en rotation à une vitesse linéaire qui est inférieure à la vitesse du vent. Plus le rayon, qui est un organe de travail, plus grande doit être la vitesse angulaire du système de support.

En outre, la nécessité pour la construction du canal annulaire (ou au moins monté plusieurs éléments de référence (arrêts) sur le périmètre extérieur du ponton) augmente considérablement le coût de l'installation et l'installation compliquée. L'inconvénient du prototype est exprimé dans la complexité croissante du transfert d'énergie mécanique à des générateurs électriques.

Le problème à résoudre par la solution revendiquée, exprimée en augmentant l'efficacité de la transformation de l'énergie mécanique en énergie électrique, sans augmenter les dimensions de l'installation.

Le résultat technique obtenu dans la solution du problème est exprimé en termes d'optimisation de l'interaction de flux de vent avec les éléments du dispositif, et en conséquence de l'efficacité croissante.

Le problème est résolu en ce que l'installation d'énergie éolienne comprenant vetrovosprinimayuschie éléments placés sur le ponton d'anneau de travail, et un transducteur d'énergie mécanique en énergie électrique, cinématiquement couplé avec le ponton, caractérisé en ce que sur le ponton rotatif coaxialement avec l'anneau porteur supporté muni complémentaire les organes vetrovosprinimayuschimi, dans lequel le ponton annulaire et les tiges flexibles sont reliés aux bords de l'individu moyeu de convertisseurs de puissance montés coaxialement à l'intérieur du ponton annulaire sur une base fixe et disposées le long de cordes tige, respectivement, et le ponton annulaire de support.

En outre, le ponton comprend un rail annulaire et la bague de support supportée sur le rail. Ainsi les organes de travail vetrovosprinimayuschie sont sous la forme de lames rotatives.

Analyse comparative des caractéristiques essentielles de la solution revendiquée et les caractéristiques essentielles des analogues et le prototype démontre sa conformité avec le critère de la «nouveauté».

Ainsi dispose caractérisant une partie des revendications suivantes à résoudre des problèmes fonctionnels.

Connectez-vous. ".. Sur le ponton en rotation de manière coaxiale avec la bague de support supporté muni de corps supplémentaires vetrovosprinimayuschimi ..." pour augmenter le nombre d'organes de travail, système de roulement disposés radialement, tout en permettant d'augmenter la vitesse angulaire de son vent rotation percevoir plus efficacement .

Le signe "... Les convertisseurs de puissance individuels montés de manière coaxiale dans le ponton de l'anneau sur une base fixe ...» permet d'exclure un des éléments non rotatifs de la zone de système de palier où l'enlèvement de l'eau déroulée et de fournir un simple convertisseurs d'énergie de l'énergie mécanique en énergie électrique, d'accroître la sécurité et d'alarme la stabilité.

Signes ". .. Un ponton et l'anneau de tiges flexibles sont reliées aux bords des plaques tournantes de convertisseurs d'énergie individuels ...", "... et les tiges placées le long des cordes et ponton respectivement bagues de roulement ..." permet de centrer ponton et bague de roulement par rapport à la base fixe et pour transférer le couple. En outre, la disponibilité des tiges flexibles facilite le travail des dispositifs avec des vagues et des fluctuations du niveau d'eau.

Symptôme ". .. Vetrovosprinimayuschie corps en forme de lames rotatives de travail ...» vous permet d'augmenter l'efficacité de l'extraction de l'énergie.

Signes du troisième alinéa des revendications concrétisent l'exécution constructive des structures porteuses et leurs interactions.

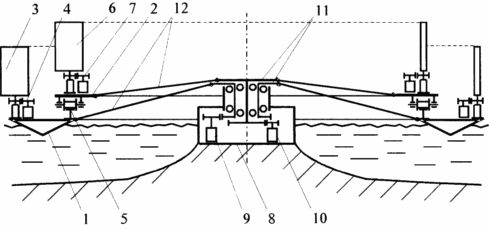

Brève description du dessin qui montre une installation d'énergie éolienne dans la section.

Windmills

Le dessin montre un ponton bague de palier 2, la lame 3 et 6, le mécanisme de rotation 4, et 7 de ces lames, le rail d'anneau 5, la base fixe 8, convertisseurs de puissance 9 et 10, le moyeu 11, tige flexible 12.

L'usine se compose de deux systèmes de roulement, un imbriqué dans l'autre et tournant à différentes vitesses angulaires. Un système de support est réalisé sous la forme d'un ponton annulaire 1, dont un côté est constitué des formes de soutien nécessaires à la surface de l'eau. Sur le côté libre du ponton 1 jeu vetrovosprinimayuschie organes de travail, réalisé sous la forme de lames rotatives 3 avec le mécanisme de leur rotation 4. Sur le ponton 1 jeu anneau rail 5. A l'anneau rond-point SIMPLE transporteur ferroviaire 2 (le deuxième système de support), sur lequel les lames rotatives équipées de 6 7. son mécanisme de rotation des mécanismes de rotation 4 et 7 des lames 3 et 6 peut être réalisé dans un format communément appelé (par exemple, le train d'engrenages du moteur d'entraînement commandé par une girouette). A l'intérieur du ponton 1 à socle fixe 8 est monté de manière coaxiale les convertisseurs de puissance 9 et 10, aux extrémités supérieures desquelles sont fabriqués à moyeu souple 11. Canne 12 (par exemple, un système de cordes) respectivement disposées le long des cordes du ponton 1 et la bague de support 2, moyeu 11 bord de connexion convertisseur de puissance 9 un ponton 1 et le bord du moyeu 11 du convertisseur d'énergie 10 avec une bague de roulement 2.

Le dispositif fonctionne comme suit. Lorsque la girouette 3, et 6 sont en position de fonctionnement au moyen de leurs mécanismes de rotation 4 et 7. Les trois lames ponton détordre 1 et la lame 6 - un anneau porteur 2. En raison des forces de frottement de l'énergie de l'eau au moment initial passé sur le "déroulement" l'eau. Formé d'un anneau d'eau autour de la base fixe 8. Les systèmes rotatifs porteurs d'énergie 1 et 2 au moyen de tiges flexibles 12 à travers le moyeu 11 est transmis aux convertisseurs de puissance 9 et 10, nahodyaschiesya sur le socle fixe 8.

Cette solution permet l'utilisation de l'énergie éolienne dans le plus entièrement couvert par l'échelle. Il est possible d'obtenir des systèmes de vitesse et paliers de rotation différents utilisés pour l'enlèvement d'une gestion de la qualité ou de l'énergie.

REVENDICATIONS

1. centrale éolienne de puissance comprenant vetrovosprinimayuschie éléments placés sur le ponton d'anneau de travail, et un transducteur d'énergie mécanique en énergie électrique, cinématiquement couplé avec le ponton, caractérisé en ce que sur le ponton en rotation de manière coaxiale avec la bague de support pris en charge fourni avec les organismes de vetrovosprinimayuschimi supplémentaires, dans lequel ponton et anneau de tiges flexibles sont reliées aux bords des plaques tournantes de convertisseurs d'énergie individuels installés coaxialement à l'intérieur du ponton annulaire sur une base fixe, la poussée placé sur les accords et respectivement bagues de roulement ponton.

2. la centrale éolienne selon la revendication 1, caractérisé en ce que les organes de travail vetrovosprinimayuschie sont sous la forme de lames rotatives.

3. centrale éolienne de puissance selon la revendication 1, dans lequel le ponton comprend un rail annulaire et la bague de support supportée sur le rail.

Version imprimable
Date de publication 02.04.2007gg
