invention
Fédération de Russie Patent RU2119093

Wind turbine

Wind turbine

Nom de l'inventeur:. Cheboksarov VV; Zmeu KV
Le nom du titulaire du brevet: Université technique d' Etat d' Extrême - Orient
Adresse de correspondance:
Date de début du brevet: 03.12.1996

L'invention concerne vetrotehnike et élimine les mécanismes spéciaux et la rotation de la base de soutien pour augmenter la plage de travail de rotation dans laquelle les lames sont actives. Les lames rotatives sont montées sur un système porteur pour pouvoir pivoter autour d'axes horizontaux, qui sont orientés radialement à travers le système de palier et le plan des lames. La section transversale du creux de lame formée dans la forme, l'axe de rotation de chaque lame se prolonge le long d'une corde passant par le centre de gravité de la pale de creux et perpendiculaire à l'axe longitudinal de la goulotte. des plans de la pièce par rapport à l'axe de pivotement sont réalisés avec une condition S 1× r S1 S2 № × r S2, où S 1, r S1 - tourner la zone de rayon et la zone centrale d'une partie de l'avion; S 2, r S2 - tourner la zone de rayon et la zone centrale de l'autre partie plane. Dans le même temps la lame avec les paramètres mis eux-mêmes automatiquement mis en rotation jusqu'à 90 o d'une butée à l' autre, dont l'un correspond à la position verticale, et l'autre - horizontalement.

DESCRIPTION DE L'INVENTION

L'invention concerne vetrotehnike et peut être utilisé pour créer le vent à grande échelle des turbines.

Connu éolienne aux cylindres rotatifs sur la structure de support, qui tournent autour d'un axe horizontal au moyen d'une palette spéciale de mécanisme de came (cm. AS URSS N 1694976, cl. F 03 D 3/02 1991 YG).

L'inconvénient de ce dispositif réside dans la complexité des mécanismes de rotation lame doivent déterminer la direction du vent.

Connu et éolienne comprenant une lame rotative disposée en rotation sur l'axe radial horizontal monté sur la base de support (voir. L'OEB application N 0270136, cl. F 03 D 3/06, 1989).

L'inconvénient de ce dispositif est la complexité de la conception. Lorsque les lames sont seulement sur une moitié du cercle, tandis que l'autre crée une résistance supplémentaire.

La tâche à résoudre par l'invention proposée consiste à accroître la fiabilité et l'efficacité du dispositif.

Le résultat technique, qui est réalisé dans la solution du problème est exprimée en simplifiant la conception en éliminant le mécanisme de rotation spéciale, mais aussi d'augmenter la plage de fonctionnement de la base de support de rotation, dans laquelle les lames sont actives.

Ledit résultat technique pour la mise en oeuvre de l'invention est atteint en ce que la turbine éolienne comprenant une pale rotative disposée de manière rotative sur des axes horizontaux radiaux, montés sur une base de support, caractérisé en ce que la section transversale de la lame suivant une forme de gouttière, l'axe de pivotement de chaque lame se prolonge suivant des cordes cuvette à travers le centre de gravité de la lame perpendiculaire à l'axe longitudinal de la goulotte, les parties des lames par rapport à leurs plans d'axe de rotation effectués avec la condition

S 1B r S1 № S 2× r S2,

où

S 1, r S1 - tourner la zone de rayon et la zone centrale d'une partie de l'avion;

S 2, r S2 - tourner la zone de rayon et la zone centrale de l'autre partie plane.

En outre, la base de support est réalisée sous la forme d'un anneau, chaque lame est fixée à coopérer avec l'accent mis sur le rayon de l'anneau et réalisée sous la forme d'une tige élastique, dont une extrémité est fixée à une partie de la lame avec une surface plus petite, et dont l'extrémité libre est reliée directement au support anneau.

Analyse comparative des caractéristiques essentielles de la solution revendiquée et les signes d'analogues et le prototype démontre sa conformité avec le critère de la «nouveauté».

Ainsi dispose caractérisant une partie des revendications suivantes à résoudre des problèmes fonctionnels.

"Section transversale de l'auge de la lame formée dans la forme ... ..." Symptôme vous permet de fournir une force supplémentaire dans le sens de rotation du système de soutien avec des lames et aubes, et une augmentation rapide après le passage d'une zone passive pour répondre à la circulation de l'air.

Symptôme "... chaque axe de pivotement de lame se prolonge le long des caniveaux d'accord, par le centre de gravité de la lame perpendiculaire à l'axe longitudinal de la gouttière ..." définit la condition qui garantit la facilité de rotation des pales avec les paramètres réglés sous l'effet des forces aérodynamiques.

Conditions S 1H r S1 № S 2× r S2 fournit une élévation de la position de fonctionnement des lames sous l'action des forces aérodynamiques.

L'ensemble des traits distinctifs de la deuxième revendication de l'invention fournissent des lames rotatives supplémentaires en pleine charge du vent à 90 o à la verticale vers le système de protection de palme par temps orageux. Lorsque cette situation d'urgence d'inclinaison des lames conduit à un effet supplémentaire - le système de support de compression pour une surface de support, ce qui augmente la stabilité de la construction.

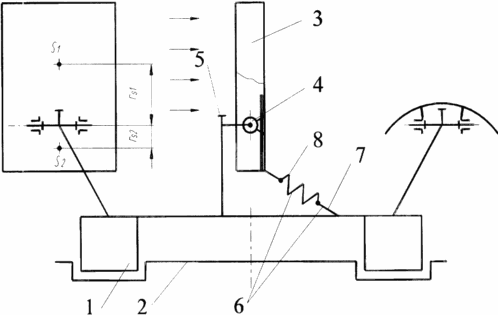

La solution technique proposée représenté sur le dessin, où 1 - Système de support; 2 - surface de support; 3 - lames rotatives; 4 - axe; 5 - l'appui qui définit la position horizontale, et 6 - l'appui qui définit la position verticale de la lame.

Wind turbine

Le système de support 1 est formée dans une forme annulaire, dont un côté est simplement en appui sur la surface de support 2. Sur l'autre lame rotative 3 monté à rotation autour d'un axe horizontal 4, qui sont orientés radialement système de support. Le plan des lames 3 dans la section parallèle à l'axe de rotation sont la forme auge. L'axe de pivotement de chaque corde de pale de la goulotte se prolonge à travers le centre de gravité du plan de la lame de séparation en deux parties selon la formule. libre rotation limitée des lames arrête 5 et 6. Ce dernier est un câble d'acier 7 associé à la bague de support au ressort préambule 7 fixé à une partie inférieure de la zone de la lame.

Le dispositif fonctionne comme suit. Sous l'action de la girouette 3 est automatiquement mis en rotation autour de l'axe 4, en conduisant la surface du support 1. Dans ce cas, les lames sont mises en rotation à l'intérieur de 3 à 90 ° de verrouillage 5 correspondant à la position horizontale avec la moindre résistance à l' écoulement d'air, la butée 6, ce qui correspond à la position verticale de la lame à la plus grande perception de l'énergie éolienne. Si la force du vent dépasse la limite, ressort restrictive 8 se dilate et prend la lame inclinée, puis horizontale.

REVENDICATIONS

1. Turbine éolienne comportant une lame rotative disposée de manière rotative sur l'axe radial horizontal monté sur l'embase de support, caractérisé en ce que la section transversale du creux de lame façonné en forme tandis que l'axe de rotation de chaque corde de pale de la goulotte se prolonge à travers le centre de gravité de la lame perpendiculaire à la direction longitudinale l'axe de la tranchée, la partie de lame des plans par rapport à l'axe de rotation formé avec la condition

S 1B r S1 № S 2× r S2,

où S 1, r S1 - tourner la zone de rayon et la zone centrale d'une partie de l'avion;

S 2, r S2 - tourner la zone de rayon et la zone centrale de l'autre partie plane.

2. Eolienne selon la revendication 1, caractérisé en ce que la base de support est réalisé sous la forme d'un anneau, chaque lame est fixée à coopérer avec l'accent mis sur le rayon de l'anneau et réalisée sous la forme d'une tige élastique, dont une extrémité est fixée à une partie inférieure de la lame la zone et l'extrémité libre est reliée directement à la bague de support.
