invention
Fédération de Russie Patent RU2118705

Windmills

Windmills

Nom de l'inventeur: Cheboksarov VV
Le nom du titulaire du brevet: Université technique d' Etat d' Extrême - Orient
Adresse de correspondance:
Date de début du brevet: 03.12.1996

L'invention améliore l'efficacité de conversion d'énergie de centrale éolienne d'énergie tout en assurant la fiabilité du processus, quelle que soit la taille de la roue. L'installation se compose d'une structure de support réalisé comme un ponton annulaire sur une base fixe. A l'extrémité supérieure du moyeu sont constitués du convertisseur d'énergie, qui sont reliés avec les bords des tiges flexibles. tiges flexibles disposées le long de cordes du ponton annulaire et ponton associé au transducteur de plaque tournante de l'énergie mécanique en énergie électrique.

DESCRIPTION DE L'INVENTION

L'invention se rapporte au domaine de faible puissance et peut être utilisé pour créer une station d'énergie éolienne.

Connu station d'énergie éolienne comprenant un carrousel de roue éolienne, y compris un anneau rails, mâts verticaux installés sur les voile organes de travail qui leur sont associés roulettes en contact avec le rail situé sous l'auvent, mais aussi auvent circulaire et le tunnel dans lequel l'ensemble de générateur d'inductance ( cm. AS URSS N 1455037, cl. F 03 D 5/04, 1989).

Les inconvénients d'une telle installation est la disponibilité d'un système de rail de support, ce qui complique considérablement et augmente le coût de l'installation ainsi; Roulant grande force de frottement sur le rail, qui conduisent à la perte de plus capacité irréversible; le manque de stockage d'énergie de type inertiel.

Connu et de la centrale éolienne, comprenant des corps vetrovosprinimayuschie de travail, monté sur un ponton en anneau et un convertisseur d'énergie est relié cinématiquement au ponton (voir. AS URSS N 1719713, cl. Le F 03 D 3/06, 1992).

Cette dernière solution est la plus proche de la nature technique du projet et est sélectionné comme un prototype.

L'inconvénient de ce prototype est exprimé dans une complication transmission d'énergie mécanique aux générateurs, notamment en augmentant la taille de la roue, qui est provoquée par la présence de forces de déplacement radial lors de la rotation du ponton. Ainsi, le ponton interagit efficacement qu'avec les générateurs, dans lequel la direction de la force est appelée. En outre, la nécessité pour la construction du canal annulaire (ou au moins monté plusieurs éléments de référence (arrêts) sur le périmètre extérieur du ponton) augmente considérablement le coût de l'installation et complique le montage.

Le problème à résoudre par la solution revendiquée, exprimée en augmentant l'efficacité de la transformation de l'énergie mécanique en énergie électrique, tout en assurant la fiabilité du procédé, quelle que soit la taille de la roue à aubes, l'utilisation de la surface libre des lacs et des mers dans la zone côtière.

Le résultat technique obtenu dans la solution du problème, exprimée en termes de stabilité plus simple et à l'emplacement des eaux libres de l'installation d'augmentation de la taille, ce qui réduit le frottement du fluide et une augmentation de la masse d'eau entraînée en rotation pour le stockage d'énergie.

Le problème est résolu en ce que l'installation d'énergie éolienne comprenant des organes d'actionnement de vetrovosprinimayuschie monté sur le ponton annulaire et le convertisseur d'énergie est relié cinématiquement à un ponton, caractérisé en ce que le convertisseur d'énergie est disposé à l'intérieur de l'anneau sur la base fixe, tandis que le ponton relié au transducteur de moyeu de l'énergie mécanique en l'électricité au moyen de tiges flexibles sont placées le long du ponton annulaire de la corde et le bord du moyeu associé. En outre, les organes de travail vetrovosprinimayuschie sont sous la forme de lames rotatives.

Analyse comparative des caractéristiques essentielles de la solution revendiquée et les signes d'analogues et le prototype indique sa conformité avec le critère de la «nouveauté».

Ainsi dispose caractérisant une partie des revendications suivantes à résoudre des problèmes fonctionnels.

Symptôme "... transducteur d'énergie est placé à l'intérieur de l'anneau sur base fixe ..." permet d'exclure des éléments non-rotation dans la zone de support du système où l'eau est déroulé et assurer un retrait facile de l'énergie au convertisseur d'énergie mécanique en énergie électrique, d'augmenter la sécurité et la stabilité de l'accident.

Signs "... Un ponton relié au convertisseur de plaque tournante de l'énergie mécanique en énergie électrique au moyen de tiges flexibles placées le long du ponton de l'anneau de corde et le bord de moyeu associé" permettent de centrer ponton par rapport à la base fixe et le couple de transfert. En outre, la disponibilité des tiges flexibles facilite le travail de conception avec des vagues et des fluctuations du niveau d'eau.

Symptôme "... organismes de vetrovosprinimayuschie travaillant sous la forme de lames rotatives" peut améliorer l'efficacité de l'extraction de l'énergie.

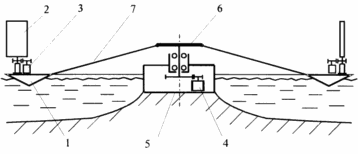

Brève description du dessin qui montre une installation d'énergie éolienne dans la section.

Le dessin montre un ponton 1, lame 2, lame 3 tournant mécanisme 2, le convertisseur d'énergie 4, la base fixe 5, moyeu 6, 7 tiges flexibles.

Windmills

L'installation se compose d'une structure de support réalisé comme un ponton annulaire 1. Un côté d'un ponton 1 formé pour soutenir la forme désirée sur la surface. Sur le côté libre du ponton 1 jeu vetrovosprinimayuschie organes de travail, réalisé sous la forme de lames rotatives 2 et 3 du mécanisme de rotation des pales. 3 pales de mécanisme de rotation 2 peut être réalisé dans un format communément appelé (par exemple, le train d'engrenages du moteur d'entraînement commandé par une girouette). Convertisseur d'énergie 4 est placé à l'intérieur du ponton annulaire sur une base fixe 5. L'extrémité supérieure du convertisseur de courant 4 est le moyeu 6 avec les bords desquels sont connectés tige flexible 7 (par exemple, un système de câble). 7 cordes sont disposées le long de cordes du ponton annulaire 1 et relient le ponton 1 avec le moyeu 6 4 convertisseur d'énergie mécanique en énergie électrique.

Le dispositif fonctionne comme suit. Quand le vent lames 2 installés en position de fonctionnement par le mécanisme 3. Les lames 2 structure de support de détordre (ponton 1) tournant.

En raison des forces de frottement de la partie de l'eau de l'énergie au moment initial est passé sur le «déroulement» de l'eau. Formé d'un anneau d'eau autour de la base fixe 5, qui soutiendra la rotation du ponton 1 tout en réduisant la force du vent. Avec l'aide de la tige souple 6 par la rotation du moyeu ponton 1 est transmise au convertisseur d'énergie 4, situé sur la base fixe 5.

REVENDICATIONS

des organes de manoeuvre comprenant des vetrovosprinimayuschie 1 de la centrale éolienne montée sur le ponton annulaire et le convertisseur d'énergie est relié cinématiquement à un ponton, caractérisé en ce que le convertisseur d'énergie est disposé à l'intérieur de l'anneau sur la base fixe, tandis que le ponton relié au transducteur de moyeu de l'énergie mécanique en énergie électrique souple tiges placées le long du ponton de l'anneau de corde et le bord de moyeu associé.

2. Appareil selon la revendication 1, caractérisé en ce que les organes de travail sont vetrovosprinimayuschie sous la forme de lames rotatives.

Version imprimable
Date de publication 10.04.2007gg
