Fédération de Russie Patent RU2158848

moulin à vent

moulin à vent

Nom de l'inventeur: Nurmukhametov Iskander Rifovich
Le nom du titulaire du brevet: Nurmukhametov Iskander Rifovich
Adresse pour la correspondance: 143964, région de Moscou, Reutov Str .. Dzerjinski, 5, bloc 2, kv.34, Nurmuhametova IR
Date de début du brevet: 16.12.1998

L'invention concerne le vent d'ingénierie de puissance, à savoir une éolienne à axe vertical de rotation. Le résultat technique consiste à augmenter l'efficacité énergétique du vent, ce qui simplifie la conception et l'amélioration de la fiabilité de l'éolienne, il est fourni par le fait que l'éolienne comprenant un arbre avec attaché à elle traverse la suspension des ailes, selon l'invention a une des ailes de contrôle de traction et générateur et vent ailes articulées aux extrémités des axes traverse à un point entre le bord avant de l'aile et son centre de pression et relié avec le moulin à vent oscillant constitué d'anneaux sur l'arbre moulin à vent, reliées par des tiges et des charnières sur l'aile à un point situé entre le centre de l'aile de la pression, et un bord arrière, et les chariots sur la bague nutation, avec la turbine éolienne comprend une machine à anneau, changer l'excentricité de l'anneau par rapport à l'arbre du moulin à vent.

DESCRIPTION DE L'INVENTION

L'invention concerne le vent d' ingénierie de puissance, à savoir une éolienne à axe vertical de rotation.

rotor connu de l'éolienne, comprenant un arbre vertical, la chape radiale, en forme de lame rotative gonds axiaux et l'axe de charnière dans la direction circonférentielle sont inclinées dans la même direction, et l'arbre a un rayon inférieur à la distance de son axe vers le bord proximal de chaque lame à l'une des positions de celle-ci ( cm. SU, 1645602 A1, cl. F 03 D 7/06, 30.04.1991).

L'inconvénient de la conception proposée est une petite complexité de conception capacité de rotor et une faible fiabilité quand un coup de vent en raison du grand nombre de pièces mobiles non protégés.

Connu éolienne comprenant une roue de vent disposé derrière la tête avec des lames montées sur un arbre avec la possibilité d'écart par rapport au plan de rotation de l'hélice sous l'action du vent et muni d'un mécanisme de synchronisation à ressorts manches. Par ailleurs les lames combinées en deux symétriques par rapport au groupe central de l'avion, dont chacun est muni d'un demi-cercle et qui est relié de façon pivotante avec les lames de poussée sont montés sur un arbre commun par le moteur et le mécanisme d'articulation est munie d'un début et d'arrêt.

L'inconvénient est le manque de fiabilité, et de la complexité de la conception.

Connu éolienne comprenant un arbre avec attaché à elle traverse les ailes de suspension (voir. RU, 2042044 C1, cl. Le F 03 D 3/00, 20/08/1995), considéré comme un prototype.

Les inconvénients sont la faible fiabilité de l'éolienne en cas de changements brusques de la vitesse du vent, la complexité de la conception, et l'incapacité de modifier un couple sur l'arbre du générateur si nécessaire.

Le résultat technique consiste à augmenter l'efficacité énergétique du vent, de simplifier la conception et améliorer la fiabilité de l'éolienne (moulin à vent) est assuré par le fait que l'éolienne comprenant un arbre avec attaché à elle traverse la suspension des ailes, selon l'invention a une des ailes de contrôle de traction et un générateur, et les ailes moulin à vent articulé aux extrémités des axes traverser au point entre le bord avant de l'aile et le centre de pression et connectés avec le moulin à vent oscillant, constitué d'un anneau sur l'arbre de la turbine éolienne, reliée par des tiges et des charnières sur l'aile à un point situé entre le centre de l'aile de la pression et son bord de fuite, et les chariots anneau sur le plateau oscillant, et la turbine éolienne comprend une machine à anneau, changer l'excentricité de l'anneau par rapport à l'arbre du moulin à vent.

nutation turbine d'entraînement du vent comprend en outre une bascule pour un tas de tiges d'aile à l'anneau oscillant, la plaque anneau oscillant accroché sur l'arbre moulin pour faire varier l'angle d'inclinaison à lui, et la hauteur de la position sur l'arbre.

Traverses ailes suspension présente un axe de pivotement sur le moulin à vent de la bride.

Traction en nutation relié à traverser les tiges intermédiaires pour synchroniser le mouvement de l'arbre autour du moulin à vent.

Bride planté sur la turbine arbre de vent, ce qui a un fil, et le moulin à vent de l'anneau oscillant est situé au-dessus des ailes transversales bride de suspension.

moulin à vent moulin à vent
moulin à vent

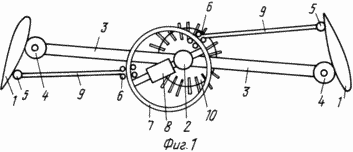

Fig. La figure 1 représente une vue générale d'un moulin à vent avec des ailes dans une position de travail et d'un générateur.

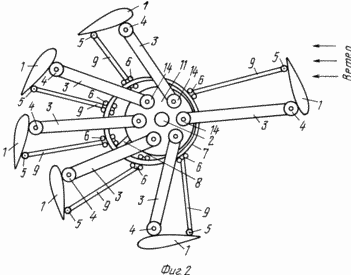

Fig. 2 - éolienne avec un anneau de la machine, changer l'excentricité de l'anneau par rapport à l'arbre du moulin à vent.

Fig. 3 - éolienne (vue générale) avec rockers et générateur supplémentaires.

Turbine comprend l'aile 1, l'arbre 2, étrier 3 suspension des ailes 1, la suspension charnière charnière 4 5 de l'aile 1 et la tige 9, le chariot 6, l'anneau oscillant 7, entraînement 8 de la bague 7, traction 9, ailes de commande 1 et le générateur 10, et anneau 7 machine à entraînement 8, modifiant l'excentricité de l'anneau 7 par rapport à l'arbre 2 moulin à vent, changer les angles de l'aile 1 à des valeurs différentes et donc affecter la valeur de la puissance éolienne.

Traverses 3 suspension aile 1 a un axe de pivotement sur le rebord 11 de l'arbre 2 moulin à vent.

Conduisez 8 Machine moulin obliquité comprend en outre un bras oscillant 12 pour bielles 9 de l'aile 1 avec l'anneau oscillant 7, avec 7 anneau de la machine d'ourdissage accroché sur l'arbre moulin 2 avec la possibilité de changer l'angle d'inclinaison à celui-ci et la position de la hauteur de l'arbre 2.

La bride 11 plantés sur l'arbre 2 éolienne ayant un filetage 13 et une suspension charnière 14. Pour le support sur le terrain, il est une ferme éolienne 15.

Éolienne fonctionne comme suit. Vent agissant sur les ailes 1, les met en rotation qui est transférée par la suspension traverse les ailes 3 1 par des charnières 4 sur tiges 9 et plus à l'arbre moulin 2.

Ailes 1 associés à la plaque oscillant d'entraînement 8 par une tige moulin 9 et le chariot 6. La correction automatique en modifiant l'excentricité de l'anneau 7, l'angle de l'installation varie aile 1 vers le vent, à savoir, une augmentation de l'amplitude de l'excentricité de l'arbre 2 par rapport aux ailes de moulin à vent 1 étant un déployée en amont en aval d'un certain angle, ce qui entraîne la rotation de l'arbre 2, relié au générateur 10, et par conséquent une aile de moulin à vent fabriqués à conversion d'énergie mécanique de rotation en énergie électrique générée par le générateur électrique 10, ce qui va au consommateur. Dans le cas où les ailes sont installés le long de l'écoulement 1, à savoir lorsque l'angle d'incidence est égal à 0, une éolienne fonctionne et donc il est protégé contre les surcharges et les rafales de vent soudaines.

Sur l'arbre 2 moulin à vent planté bride 11 par l'intermédiaire d'un fil 13. Dans le cas des changements soudains dans le vent bride de puissance 11 se déplace le long des fils 13 jusqu'à, en changeant l'angle d'attaque de l'aile 1 moulin à vent et la diminution de couple. Dans le mouvement inverse de la bride 11 vers le bas couple augmente.

REVENDICATIONS

1. Turbine éolienne comportant un arbre avec attaché à elle traverse la suspension des ailes, caractérisé en ce que les ailes de commande de traction et d'un générateur, et les ailes d'un moulin à vent sont accrochés sur les extrémités des axes traversent le point de contact entre le bord avant de l'aile et le centre de pression et relié au moulin à vent nutation constitué d'un anneau sur l'arbre de la turbine éolienne, reliée par des tiges et des charnières sur l'aile à un point situé entre le centre de pression de l'aile et le bord de fuite, et des voitures sur l'anneau du plateau oscillant, et la turbine éolienne comprend une machine à anneau, changer l'excentricité de l'anneau par rapport à l'arbre du moulin à vent.

2. Turbine selon la revendication 1, caractérisé en ce que la machine d'entraînement déséquilibre moulin à vent comprend en outre la tige de culbuteur pour le raccordement avec la plaque aile annulaire en nutation, dans lequel la bague de nutation accroché à l'arbre de moulin à vent pour faire varier l'angle d'inclinaison à celui-ci, et une position de hauteur de l'arbre.

3. Eolienne selon la revendication 1, caractérisé en ce que la traverse de suspension a des ailes pivot au niveau du moulin à vent de la bride.

4. Eolienne selon les revendications 1 - 3, caractérisé en ce que les tiges sont reliées à la traverse nutation tiges intermédiaires pour synchroniser le mouvement autour de l'arbre moulin à vent.

5. Eolienne selon les revendications 1 - 4, caractérisé en ce que la bride est plantée sur l'arbre de moulin à vent comportant un filetage et l'anneau de plateau oscillant est situé au-dessus des ailes de moulin à vent bride de suspension de la traverse.
