invention
Fédération de Russie Patent RU2280784

Windmills

Windmills

Nom de l'inventeur: Dyadchenko Nikolai
Le nom du titulaire du brevet: Nikolai Dyadchenko
Adresse de correspondance: 600000, Vladimir, ul. Podbelskogo, 2, Post Office, NP Dyadchenko (demande)
Date de début du brevet: 12.04.2004

L'invention concerne l'énergie éolienne, à savoir l'installation d'énergie éolienne. Le résultat technique est d'augmenter l'efficacité de l'utilisation de l'énergie éolienne. L'installation d'énergie éolienne comprend éolienne modulaire avec un convertisseur de puissance et l'arbre de puissance, et un vent modulaire rotors de turbine fabriqués Savonius rotors de type. Les rotors de Savonius réalisée au moins trois lames courbes entre les disques d'extrémité à l'intérieur de chaque module, chaque partie d'extrémité des lames est reliée de manière rigide avec la plaque d'extrémité respective seulement de la partie courbe de délimitation la plus proche de l'arbre de puissance d'une turbine éolienne, et des modules adjacents sont décalés angulairement lames.

DESCRIPTION DE L'INVENTION

L'invention concerne une installation d'énergie éolienne pour les petites exploitations, les villes, les banlieues dans les régions éloignées, ainsi, et les centres de sports d'hiver, par exemple, dans les montagnes, et est conçu pour accroître la souveraineté de la chaleur et les utilisateurs de puissance.

Connu éolienne comprenant une turbine éolienne à deux ou trois modal. Le rotor d'une telle installation chaque unité est un axe vertical avec des lames fonctionnant comme une feuille rectangulaire pliée, tournant dans un plan horizontal [1].

Connu et Tri-modale turbine éolienne à axe vertical, comprenant notamment deux disques de rotor structurellement identiques entre les butées sous la forme de deux plaques incurvées et fourni avec des poids, monté pivotant sur des charnières élastiques diamétralement opposés; paumelles et un rotor disposé plaques mutuellement perpendiculaires charnières autre rotor [2].

Connu et de la centrale éolienne comprenant une turbine éolienne modulaire avec un arbre d'alimentation et le convertisseur de puissance, et un système modulaire rotors d'éoliennes sont faites en fonction du type Savonius rotor [3].

L'efficacité de l'utilisation de l'énergie éolienne dans les éoliennes marqué performances ne sont pas assez élevés.

Pour améliorer l'efficacité de l'énergie éolienne dans un rotor de turbine éolienne modulaire Savonius réalisée au moins trois lames incurvées entre les disques d'extrémité au sein de chaque module, chaque partie d'extrémité des lames est reliée rigidement à la plaque d'extrémité respective seulement la partie courbe de délimitation la plus proche de l'axe de puissance arbre de la turbine, et des modules adjacents sont angulairement lames décalées. En outre, les modules adjacents sont réalisés avec un nombre différent de lames, les modules adjacents sont réalisés avec des lames de différentes dimensions axiales, des modules voisins sont formés avec des lames de dimensions radiales différentes, la raideur des parties périphériques des lames de modules adjacents sont différents, le rayon de courbure des pales des modules adjacents orientation différente concave (convexe) de la portion de les lames de modules adjacents sont différents, les roues d'extrémité du module à l'autre ne sont pas les mêmes, l'arbre de la turbine de puissance pour commander les convertisseurs de puissance peut être construit, le convertisseur d'énergie est réalisé sous la forme d'une boucle remplie d'un fluide hydraulique contenant une pompe hydraulique reliée, par exemple, un embrayage à roue libre avec un arbre moteur éolienne, avec des accumulateurs sur le moteur de pression dans la tuyauterie et l'aspiration, mené par les employés générateur électrique dans le réseau de dispositif électrique de stockage, le convertisseur d'énergie est conçu comme un hydraulique rempli thermostabilizing système hydraulique en boucle fluide, et se compose d'un minimum de pompe à chaleur reliée, par exemple, roue libre avec arbre de puissance d'une éolienne, et le consommateur d'énergie thermique à partir du thermostabilizing fluide.

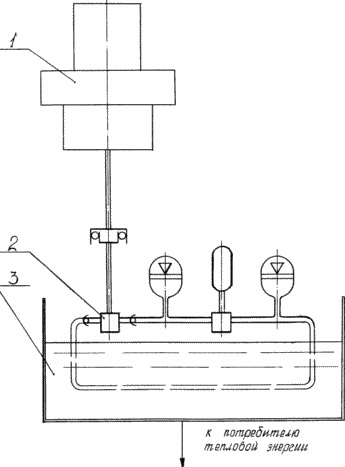

Le dessin est une vue en perspective d'une centrale éolienne.

Installation d'énergie éolienne comprenant une turbine éolienne modulaire 1 avec un rotor, faites de type Savonius rotor et le convertisseur de puissance (2, 3) a une performance de Savonius rotor avec au moins trois lames courbes entre les disques d'extrémité à l'intérieur de chaque module, chaque partie d'extrémité de la lame reliés de manière rigide à la plaque d'extrémité respective seulement une partie de la courbe de délimitation la plus proche de l'axe d'arbre de turbine de puissance et des modules adjacents sont décalés angulairement des lames.

La solution technique proposée par rapport à la chaleur et de puissance connu fournit à l'utilisateur la souveraineté applications moulin complexes avec l'utilisation la plus efficace de l'énergie cinétique de l'écoulement du vent.

Sources d'information

Numéro 25545, cl 1. Le modèle d'utilité. F 03 D 3/06 2002.

2. Auto. Certificat d'inventeur. URSS № 1694977, cl. F 03 D 3/02 1991.

3. SU, A 19164, cl. F 03 D 7/06, 31/01/1931 (prototype).

REVENDICATIONS

centrale électrique 1. éolienne comprenant une turbine éolienne modulaire avec un convertisseur de puissance et de l'arbre de puissance, et une éolienne modulaire rotors en Savonius rotors de type, dans lequel les rotors Savonius effectuées au moins trois lames incurvées entre les disques d'extrémité au sein de chaque module, dans lequel chaque partie d'extrémité des lames est relié rigidement à des parties d'extrémité respectives du disque que de la courbe de délimitation la plus proche de l'axe de l'arbre de turbine de puissance et des modules adjacents sont angulairement décalé des lames.

2. Centrale éolienne selon la revendication 1, caractérisé en ce que les modules adjacents sont réalisés avec un nombre différent de lames.

3. Centrale éolienne selon la revendication 1, caractérisé en ce que les modules sont adjacents à des lames de différentes dimensions axiales.

4. Centrale éolienne selon la revendication 1, caractérisé en ce que les modules sont adjacents à des lames de dimension radiale différente.

5. Centrale éolienne selon la revendication 1, caractérisé en ce que la rigidité des parties périphériques des lames de modules adjacents sont différents.

6. Centrale éolienne selon la revendication 1, caractérisé en ce que le rayon de courbure des pales des modules adjacents est différente.

7. Centrale éolienne selon la revendication 1, caractérisé en ce que l'orientation de la partie concave (convexe) des pales des modules adjacents est différente.

8. centrale éolienne selon la revendication 1, caractérisé en ce que les disques d'extrémité d'un module à ne sont pas identiques.

9. La centrale éolienne selon la revendication 1, caractérisé en ce que l'arbre de la turbine de puissance pour commander les convertisseurs de puissance peut être construite.

10. Centrale éolienne selon la revendication 1, caractérisé en ce que le convertisseur d'énergie est réalisé sous la forme d'une boucle remplie de fluide hydraulique comprenant une pompe hydraulique reliée par des moyens tels qu'un embrayage à roue libre à l'arbre de turbine de puissance, avec des accumulateurs à pression et autoroutes du moteur d'aspiration servant générateur électrique entraîné accumuler les périphériques réseau électrique.

11. Centrale éolienne selon la revendication 1, caractérisé en ce que le convertisseur d'énergie est conçu comme un thermostabilizing réalimentation du fluide hydraulique hydraulique rempli et se compose d'au moins une pompe à chaleur reliée au moyen tel qu'un embrayage à roue libre à l'arbre de turbine de puissance et le consommateur de chaleur thermostabilizing l'énergie du fluide.

Version imprimable
Date de publication 11.01.2007gg
