invention
Fédération de Russie Patent RU2170365

Wind turbine

Wind turbine

Nom de l'inventeur: Eugene A. Nesterov
Le nom du titulaire du brevet: Yevgeny Nesterov
Adresse pour la correspondance: 603105, Nizhny Novgorod, ul. Genkina, 41-b, kv.15, E.A.Nesterovu
Date de début du brevet: 2170365

L'invention concerne l'énergie éolienne, à savoir les éoliennes utilisées pour l'alimentation autonome. Le résultat technique consiste à augmenter l'efficacité et le rendement ajusté avec une structure fiabilité suffisante est assurée par le fait que d'une éolienne comprenant un pivot de support avec des ailettes déflectrices interagissant avec des arrêts dans la forme de cordes et articulés longitudinalement Mahah monté sur un arbre vertical, cinématiquement relié à l'arbre de générateur, une plate-forme horizontale et placée dans la partie supérieure du guide de la bague de support en contact avec les lames à travers les réflecteurs, le guide est solidaire et l'une de ses parties, - le va-et-surtension, et chaque lame est installée avec un décalage d'axe de symétrie par rapport à l'axe de mahâ longitudinal par 01.05 au 01.04 de la largeur de la lame.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie éolienne, à savoir les éoliennes utilisées pour l' alimentation autonome.

Connu éoliennes avec un axe de rotation perpendiculaire à la direction du vent, après avoir monté sur une balançoire arbre vertical, cadre ou tige, fourni avec des arrêts en mouvement, et en appui sur les lames qui interagissent de manière cyclique avec des arrêts articulés (1, 2). Pour la conversion de l'énergie éolienne arbre de support vertical est relié cinématiquement à l'arbre du générateur, la liaison cinématique réalisée sous forme cylindrique paires d'engrenages avec un rapport d'engrenage spécifique.

Connu éoliennes convertissent l'énergie éolienne aux pales en fonction des positions par rapport à la direction du vent, à savoir fournir une nature pulsatoire de la capacité retirée, ce qui réduit leur efficacité à la consommation de matériaux de haute et de la complexité de la conception.

Connu éolienne (3) la plus proche de la proposition, adoptée comme un prototype contenant un support, deux paires de lames rotatives dans une zone de travail constante, coopérant avec des butées et installé sur Mahah monté sur un arbre de support vertical et une plate-forme horizontale, associée à coups. Le soutien d'une telle éolienne installée sous la plate-forme horizontale et est équipé situé dans la partie supérieure de la piste circulaire fermé, mahi - en contact avec ses cadres et lames - amortisseurs à ressort, des réflecteurs associés aux mouvements. Les lames sont montées de manière pivotante sur l'extrémité Mahah longitudinale et en rotation selon un angle de Mahama et des butées sont sous la forme de câbles reliés aux extrémités de l'arbre et foulées.

Wind turbine avec une conception relativement simple fournit une légère augmentation de l'efficacité, mais malomoschen et ne permet pas pour le réglage de la conversion de l'énergie reçue, juste fiable, surtout dans la pluie et la neige fondue.

L'objet de la présente invention est de fournir une éolienne simple technologie, qui fournit une grande efficacité et une plus grande capacité de la structure réglementaire, avec une fiabilité suffisante.

Ce but est atteint par une turbine éolienne comprenant un support pivotant lames de réflecteur en interaction avec des arrêts dans la forme de câbles et articulés longitudinalement Mahah monté sur un arbre vertical, cinématiquement relié à l'arbre de générateur, une plate-forme horizontale et placé un rail annulaire dans la partie supérieure du support, en contact des lames par l'intermédiaire de réflecteurs selon l'invention, dans lequel le guide est solidaire et l'une de ses parties, - le soulèvement de surtension, et chaque lame est installée avec son axe de symétrie décalés par rapport à l'axe longitudinal de l'oscillation d'une quantité choisie dans le rapport 1/5-quart de la largeur de la lame . Chaque lame peut être munie d'une surface variable, qui est fourni avec lame supplémentaire au moins natif placé sur la lame de façon analogue principale supplémentaire Mahé et reliée à celle-ci par le biais Mahah monté cravate rigide vertical avec l'arbre et articulé à trois bras mécanisme de flèche de l'extrémité de travail lames. Ce vent réflecteurs de turbines placées sur les pales à la périphérie par un arbre vertical, et des arrêts sous la forme de câbles - au sommet de Mahah supplémentaire. Dans ce vent support de turbine est placé sur une plate-forme horizontale montée au-dessus de la batterie, qui est équipé d'une turbine éolienne, cinématiquement reliée à un générateur.

Analyse comparative du prototype montre que l'éolienne proposée diffère de la performance de la conception du prototype du guide et les lames de décalage prédéterminée qui fournit des lames de installation cyclique garantis verticalement et / ou à l'angle désiré à la charge du vent, ce qui permet de créer la surface maximale de la lame de travail efficace, mais aussi d'éliminer le collage la neige mouillée sur eux, ce qui empêche la rupture et à la flexion des lames et des balançoires, et généralement l'amélioration de la fiabilité et de la capacité de la structure.

La valeur proposée de l'axe de symétrie du déplacement de la lame à partir de l'axe mahâ déterminée expérimentalement et elle est optimale, car Il fournit un couple lame supplémentaire sur l'axe (la rotation en raison de la suspension knuckle mahe) réflecteur à la fin du contact avec la bague de guidage. La mise en œuvre de l'axe de l'axe de la lame compensée par maha sur laquelle il est suspendu par une quantité inférieure à la proposition, en réduisant les charges de poids asymétriques sur les lames de suspension de charnière, ne garantit pas le besoin de son installation, et le choix de ladite offre de polarisation inapproprié, parce dans lequel l'éolienne aura une faible efficacité de conversion de l'énergie éolienne.

Exécution de la zone de la lame par un nombre variable d'alimentation supplémentaire d'une certaine façon relié aux pales, au moins un, pour créer une éolienne avec une puissance donnée, le rendement élevé en raison de la performance requise des lames avec une surface effective de la résistance au vent.

Ainsi, la solution technique revendiquée répond aux critères d'une éolienne, la «nouveauté» et «activité inventive».

L'éolienne proposée est illustrée par des dessins, où:

Wind turbine

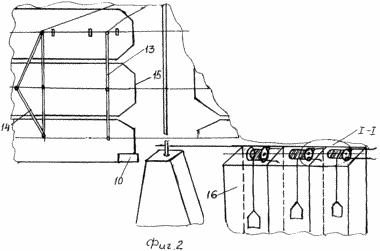

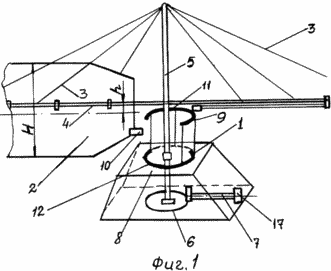

Fig. La figure 1 montre schématiquement une éolienne, une vue générale; Fig. 2 - lame de l'équipe et une batterie (Figure 1.); Fig. La figure 3 représente une vue en II (fig. 2), l'ensemble de la batterie de la charge de la suspension.

Éolienne 1 comporte un support, la rotation de la lame 2, qui coopèrent avec des butées sous la forme de câbles 3 et qui est monté de façon pivotante sur longitudinalement Mahah et 4 montés sur un arbre vertical 5 qui est relié cinématiquement par l'intermédiaire, par exemple, l'arbre de roue 6, le générateur 7 (non représenté). Le support 1 est placé sur une surface horizontale d'appui 8, et dans sa partie supérieure un guidage annulaire 9 qui est en contact avec le réflecteur 2 par l'intermédiaire des pales 10, constituées, par exemple, un ressort ou un amortisseur hydraulique. Le guide 9 est réalisé sous la forme d'un composite, par exemple, de deux parties égales, - les demi-anneaux, dont l'un 11 est fixe, et l'autre - 12 - levage et de surtension, par un actionneur connu, tel que mécanique, hydraulique, etc. (Non représenté). Chaque lame 2 est monté sur quatre Mach décalé de son axe de symétrie par rapport à l'axe longitudinal de l'oscillation d'une quantité "h" de certains sélectionnés de manière empirique rapport 01/05 au 01/04 de la largeur de la lettre "H" pale 2. Afin d'augmenter la surface effective des lames 2 fournissant l'amélioration de l'efficacité d'une turbine à vent et, en conséquence, la puissance requise, chaque lame 2 est formée avec une surface variable par une installation rigide au-dessus de ladite au moins une lame additionnelle 2 (Fig. 2) disposé sur la lame de façon analogue principale supplémentaire Mahé et relié à celui-ci par l'intermédiaire Mahah vertical monté TIES 13 solidaire de l'arbre 5 et un mécanisme à trois bras bras articulé 14 monté à l'extrémité de travail de la lame 15 2. en fonction des exigences de l'éolienne peut avoir un, deux, trois, etc. le nombre de pales montées verticalement, reliés par une seule rotation de l'aile spaceframe rigide autour de l'arbre 5, ainsi que les réflecteurs 10 sont montés sur les pales principales inférieure 2 à la périphérie de l'arbre 5 et les bouchons 3, réalisée sous la forme de câbles reliant les extrémités de l'arbre 5 avec le plus haut 4. progrès pour assurer un approvisionnement autonome de l'installation de turbine électricité éolienne peuvent être fournis avec une batterie 16 cinématographiquement connectée, par exemple, un engrenage 17 à un générateur (non représenté) et monté sous la plate-forme horizontale 8, fait une plate-forme de montage. La batterie 16 peut être, par exemple, une certaine quantité prédéterminée du poids de la charge suspendue sur un tambour rotatif 18 mines.

Wind turbine fonctionne comme suit

En l'absence de vent aubes 2 par gravité installé en position verticale et la partie de guidage 12 est abaissée à la surface horizontale 8. Quand le vent apparaît sous la force de la lame de l'écoulement du vent 2 en contact avec le guide 10, réflecteurs 9 et sa partie fixe 11, et de prendre une position horizontale . La partie de guidage 11 retient la lame dans une position horizontale pendant la rotation de 180 °. Atteindre la fin de cette partie, la lame 2 par un axe décalé de l'axe de rotation 4 d'une quantité prédéterminée par gravité prend la position inclinée, puis - à la verticale. Si un fort débit du vent (à haute vitesse) des dépôts importants afin d'éviter la rupture des lames si la partie de guidage 12 nécessaire fonctionnement d'une éolienne, monté, fournissant un soutien supplémentaire aux lames 2. Pour exclure le fonctionnement d'une éolienne, en augmentant la fiabilité et la durabilité de la structure, le cas échéant, le réflecteur 10 est sortie de la zone de contact lame 2 avec le guide 9 en raison de ses propriétés ressort absorbant les chocs.

modèle de turbine éolienne a été fabriqué et testé en laboratoire. Essai à 3, 8, 13 m écoulement du vent s / (jusqu'à 20 m / s) ont montré que l'éolienne fournit les résultats escomptés, à savoir une faible consommation de matériaux, la fabricabilité, la fiabilité de la conception, le vent l'efficacité de conversion d'énergie. Par le calcul, à titre d'exemple d'exécution, il est établi que l'une pale à une valeur de l'aire de mouvement à environ 40 m capable de développer de l'électricité à environ 100 kW, avec la lame de l'aile peut être saisie avec trois rangées de lames montées à la verticale, et pour fournir l'énergie emmagasinée à 0,5 mois de la valeur totale de la charge de la batterie peut être jusqu'à 10 tonnes.

Ainsi, l'éolienne proposée répond au critère de "applicabilité industrielle".

SOURCES D'INFORMATION

A. 1. a. URSS N 1765491, cl. F 03 D 3/00, s. 01/03/90; op. 30/09/92, "éolienne" (analogique).

2. A. a. URSS N 1772407, cl. F 03 D 3/00, s. 08/12/89; op. 30/10/92, "une roue carrousel de vent" (analogique).

3. A. p. URSS N 1361372, cl. F 03 D 3/06, s. 18/07/87; op. 23/12/87, "éolienne" (prototype).

REVENDICATIONS

1. Eolienne comprenant un support, une lame rotative réflecteurs coopérant avec des butées en forme de câbles et articulés longitudinalement Mahah monté sur un arbre vertical, relié cinématiquement à l'arbre de générateur, une plate-forme horizontale et placé un rail annulaire dans la partie supérieure du support en contact avec les lames par les réflecteurs, caractérisé en ce que le guidage est solidaire et l'une de ses parties, - le soulèvement de surtension, et chaque lame est installée avec un décalage par rapport à l'axe longitudinal de symétrie de l'axe d'oscillation de 1/5 - 1/4 de la largeur de la lame.

2. Eolienne selon la revendication 1, caractérisé en ce que chaque pale est munie d'aire variable et muni d'au moins une lame supplémentaire placée sur un autre noyau semblable lame Mahé et reliée à celle-ci par l'intermédiaire Mahah monté sur une traverse rigide verticale avec l'arbre et la charnière mécanisme bielle trois bras de l'extrémité de travail des lames.

3. Eolienne selon la revendication 1 ou 2, dans lequel les réflecteurs principaux sont placés sur les lames à la périphérie par un arbre vertical, et des arrêts sous la forme de câbles - au Mahah supplémentaire supérieure.

4. Eolienne selon les revendications 1 - 3, caractérisé en ce qu 'il est équipé de la batterie, cinématiquement reliée au générateur et monté une plate-forme horizontale sur laquelle on se base.

Version imprimable
Date de publication 30.01.2007gg
