Fédération de Russie Patent RU2171397

Wind turbine

Wind turbine

Nom de l'inventeur: Oleynikov Yuri Mikhailovich
Le nom du titulaire du brevet: Oleynikov Yuri Mikhailovich
Adresse de correspondance: 357560, Territoire de Stavropol, Piatigorsk, village. Goryachevodsk Str. River, 13, Yu.M.Oleynikovu
Date de début du brevet: 26.02.1997

L'invention concerne l'énergie éolienne, à savoir éolienne qui convertit l'énergie éolienne en énergie électrique dans les zones où fréquentes ou vents constants. Le résultat technique consiste à simplifier la conception, l'amélioration de l'efficacité et de la rentabilité de l'utilisation d'une turbine éolienne, est atteint en raison du fait que l'éolienne comprenant un rotor sous la forme d'un cylindre droit circulaire situé à l'intérieur de la roue d'alimentation, le boîtier de rotor est placé horizontalement ou verticalement, la roue d'alimentation est situé sur les paliers et il est sous la forme de roue de moulin à eau avec des lames électriques, car ils sont dans la direction des canaux supérieur et inférieur ouverture dans le boîtier de rotor, qui présente des rainures dans la persienne mobile paires de volets se chevauchant de ces canaux.

DESCRIPTION DE L'INVENTION

L'invention concerne le vent d' ingénierie de puissance, à savoir l'éolienne convertit l'énergie éolienne en énergie électrique.

Connu éolienne comprenant un boîtier ayant des entrées, le cou, sortie diffuseur, arbre, aube de turbine et des aubes du rotor canal convergent et une seconde pale de rotor (voir. SU, 1.590.626 A1, cl. F 03 D 1/04, 07.09.1990, 2 p.).

Les inconvénients sont les moteurs à turbine à faible efficacité et de la complexité de la conception.

Connu moteur à palettes comprenant un boîtier et dans celui-ci monté sur un rotor à arbre creux avec des lames radiales munies de bords montés avec un espacement le long de leur entrée et sortie des rouleaux rotatifs sont reliés engrenage mécanique conique avec un axe fixe, l'axe radial et les pales en rotation par entraînement relativement axes radiaux (voir. SU, 1.539.387 A1, cl. F 03 D 7/02, 30.01.1990, figures. 1, 3.).

K inconvénients comprennent la commande du moteur électrique sur l'arbre du moteur de sortie en augmentant les éléments de structure (rouleaux ou rouleaux) et une faible fiabilité entraîner la rotation des lames par rapport aux axes radiaux.

Connu éolienne comprenant un rotor sous la forme d'un cylindre droit circulaire situé à l'intérieur de la roue d'alimentation, les caractéristiques essentielles de l'invention acceptée comme l'analogue le plus proche du prototype (voir. US, 3,924,966 A, cl. F 03 D 1/06, 12/09/1975, . Les figures 1-3, 4 s.).

Les inconvénients sont une faible efficacité d'une éolienne de 0,01 à 2,1%, la faible rentabilité de l'application et de la complexité de la conception.

Wind turbine

Le résultat technique consiste à simplifier la conception, l'amélioration de l'efficacité et la rentabilité de l'utilisation d'une éolienne, il est atteint par le fait que l'éolienne comprenant un rotor sous la forme d'un cylindre droit circulaire situé à l'intérieur de la roue de puissance selon l'invention, le boîtier de rotor est placé horizontalement ou verticalement, la roue d'alimentation est situé sur des paliers et est en forme de roue de moulin à eau avec des lames de puissance et dans la direction du logement de rotor a canaux supérieur et inférieurs débouchant dans les rainures volet mobile placé - persiennes chevauchement des paires de ces canaux, et les extrémités de l'arbre de roue de puissance sont en forme noeud pour les connexions à d'autres arbres.

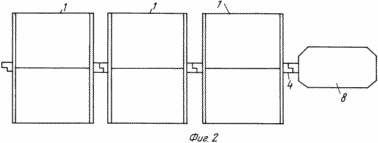

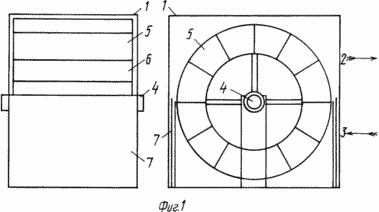

Fig. La figure 1 montre une éolienne (vue générale); Fig. 2 - éolienne raccordée à un générateur et de puissance des éléments.

Éolienne boîtier 1 se compose d'un cylindre circulaire droit à travers deux canaux supérieur et inférieur, les trous 3, 4 de l'arbre en rotation avec des paliers (non représentés), la roue d'alimentation est réalisé sous la forme d'une roue de moulin à eau 5 avec les rainures de la lame d'alimentation 6. Dans les ouvertures 2,3 corps 1 a louvre mobile obturateur 7 qui peuvent mutuellement se chevaucher de ces canaux. Aux extrémités de l'arbre 4 comporte des noeuds de connexion (non représentés) dont l'un relie l'arbre du générateur 8, et l'autre est utilisé pour la connexion avec d'autres éléments de sécurité.

Wind turbine fonctionne comme suit

Lorsqu'ils sont assemblés, il est fixé à la base de fondation (non représenté) de sorte que les canaux supérieurs 2 et inférieurs 3 trous coïncident avec la direction des vents dominants dans une zone donnée. Puis, quand les canaux supérieurs 2 mouvements de chevauchement vent louvre rabats 7 et inférieur passages 3 ouvert à ce moment. Le sens de rotation de la lame 6 est le même et le générateur 8 fonctionne dans le même mode que l'effet inhibiteur du vent est éliminé en raison du fait que la moitié des six pales de rotor 5 tourne, la création d'un couple, alors que l'autre moitié des pales 6 est volets fermés 7.

Dans l'autre sens les canaux de vent supérieures ouvertes 2 et inférieur 3 canaux fermés à ce moment.

Pour augmenter la capacité du générateur 8 peut être sur le même arbre 4 est équipé de plusieurs éoliennes du même type (par disposition horizontale du corps).

La rotation des pales 6 moulin roue à eau 5 est transmise à l'arbre 4 relié à un générateur 8, dans lequel l'énergie électrique est générée par l'axe de rotation du générateur 8.

REVENDICATIONS

1. turbine éolienne comprenant un rotor sous la forme d'un cylindre circulaire droit ayant disposé dans celui-ci une roue d'alimentation, caractérisé en ce que le corps du rotor est roue de force horizontale ou verticale disposés sur les paliers et est sous la forme de roue de moulin à eau avec des lames de puissance et dans la direction de leur le carter de rotor présente des canaux supérieur et inférieur ouverture dans laquelle le volet mobile fentes placées persiennes se chevauchant par paires ces canaux.

2. Eolienne selon la revendication 1, caractérisé en ce que les extrémités de l'arbre de roue de la puissance sont exécutées dans un noeud pour les connexions vers d'autres arbres.
