invention
Fédération de Russie Patent RU2191287

éoliennes

éoliennes

Nom de l'inventeur: Alexander Chizhikov Arsentevich
Le nom du titulaire du brevet: Alexander Chizhikov Arsentevich
Adresse pour la correspondance: 195297, Saint - Pétersbourg, district de Kalinine, ul.Olgi Forsch, 15, bâtiment 2, kv.29, A.A.Chizhikovu
Date de début du brevet: 10.01.2000

L'invention concerne le vent d'ingénierie de puissance, à savoir les stations d'énergie éolienne de petite capacité, ayant un axe de rotation vertical. Le résultat technique consiste à augmenter la fiabilité des éoliennes par un flux d'air en boucle fermée de circulation et de la puissance, mais aussi la capacité de travailler au calme est assuré par le fait que l'éolienne comprenant une tour avec la salle des machines, seule éolienne de plain-pied avec la rotation de l'arbre vertical, la partie supérieure et des générateurs inférieurs et système d'éjection, constitué d'un entonnoir de guidage vers les aubes de la turbine éolienne, une pile à air et l'arbre, et l'entraînement du générateur est situé à l'intérieur de la tour, le système d'éjection et de l'accumulateur d'air - à l'extérieur de la tour, selon l'invention, l'installation comprend des conduites de dérivation, la génératrice supérieure est reliée de manière rigide à éolienne à travers un arbre vertical, plus le générateur est placé dans l'arbre et relié à l'éolienne via une boîte de vitesses électromagnétique à haute vitesse, avec système d'éjection installé obliquement en dehors de la tour sur le périmètre, la mine est l'endroit pour tuyaux de drainage, formant ensemble avec les systèmes d'éoliennes et éjecteur, fermé circulation en boucle débit d'air.

DESCRIPTION DE L'INVENTION

L'invention concerne le vent d' ingénierie de puissance, à savoir les stations d'énergie éolienne de petite capacité, ayant un axe de rotation vertical.

Connu éolienne comprenant un bâtiment en forme de cône, à l'intérieur duquel est installé le générateur et la turbine de vent avec deux rangées de lames et entonnoir de guidage équipé d'un éjecteur, constitué de guidage entonnoirs relié à la cavité intérieure du bâtiment et visant à l'étage inférieur de la lame (voir. RU, 2105189 C1, cl. F 03 D 3/00, 20.02.1998).

plante connue a des moteurs électriques pour l'éjection forcée à travers l'entonnoir de guidage et une version ouverte de ses performances, ce qui conduit à des difficultés dans le réglage de la turbine éolienne.

Connu éolienne comprenant une tour avec la salle des machines, seule éolienne de plain-pied avec la rotation de l'arbre vertical, la partie supérieure et inférieure des générateurs et système d'éjection, constitué d'un entonnoir de guidage vers les pales d'une éolienne, tuyaux de branchement, accumulateur d'air et le mien, et le lecteur de générateur est situé à l'intérieur de la tour, système d'éjection et l'accumulateur d'air - l'extérieur de la tour, et le générateur supérieur logé dans la tour (voir RU, 2134817 C1, classe F 03 D 3/00, 20.08.1999 ..), les caractéristiques essentielles adoptées pour le prototype (l'équivalent le plus proche).

Connu éolienne a une faible efficacité du système d'éjection et le haut du générateur en raison de l'emplacement de l'échec (il n'y a pas d'accès libre à elle), mais aussi la partie supérieure de la tour avec le cône est pas un dispositif de sécurité efficace.

Le résultat technique consiste à augmenter la fiabilité des éoliennes par un flux d'air en boucle fermée de circulation et de la puissance, mais aussi la capacité de travailler au calme est assuré par le fait que l'éolienne comprenant une tour avec la salle des machines, seule éolienne de plain-pied avec la rotation de l'arbre vertical, la partie supérieure et des générateurs inférieurs et système d'éjection, constitué d'un entonnoir de guidage vers les aubes de la turbine éolienne, une pile à air et l'arbre, et l'entraînement du générateur est situé à l'intérieur de la tour, le système d'éjection et de l'accumulateur d'air - à l'extérieur de la tour, selon l'invention, l'installation comprend des conduites de dérivation, la génératrice supérieure est reliée de manière rigide à éolienne à travers un arbre vertical, plus le générateur est placé dans l'arbre et relié à l'éolienne via une boîte de vitesses électromagnétique à haute vitesse, avec système d'éjection installé obliquement en dehors de la tour sur le périmètre, la mine est l'endroit pour tuyaux de drainage, formant ensemble avec l'éolienne et le système d'éjection de la boucle de circulation fermée flux d'air, avec la turbine éolienne est sous la forme d'un tambour concave avec des lames inclinées dans la forme de nervures.

éoliennes
éoliennes

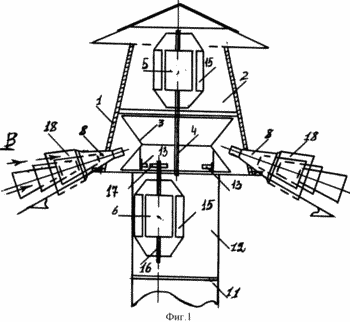

La figure 1 montre une éolienne, vue générale;

Figure 2 - éolienne avec bords en pente;

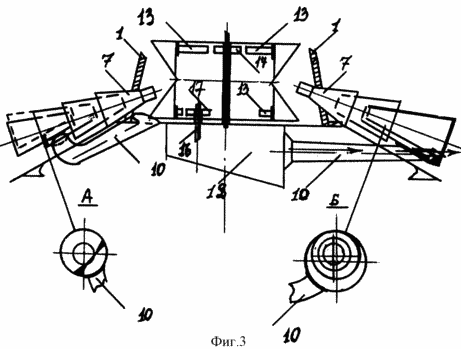

Fig. 3 - éolienne avec des tuyaux de dérivation et des systèmes d'éjection, vue de côté.

éolienne comprenant monté sur une tour de fondation 1 avec une salle de machine 2, de plain-pied éolienne 3 un arbre vertical 4 tournant, la partie supérieure 5 et inférieure 6 générateurs et éjecteur système 7 constitué de guidage entonnoirs 8, visant à les lames 9 d'une turbine éolienne 3, réalisé sous la forme de tendance côtes, tuyaux de dérivation 10, l'accumulateur d'air 11 et l'arbre 12, les générateurs d'entraînement 5 et 6 placés à l'intérieur de la tour 1, le système d'éjection 7 et l'accumulateur d'air 11 - en dehors de la tour 1 et le générateur supérieur 5 est placé dans la tour 1, le générateur top 5 est rigidement relié à la turbine éolienne 3 par l'intermédiaire de l'arbre vertical 4, la génératrice inférieure 6 est placé dans l'arbre 12 et est relié à la turbine 3 par l'intermédiaire de l'engrenage à solénoïde à grande vitesse 13, le système d'éjection 7 sont installés en oblique à l'extérieur de la tour 1 le long de son périmètre, et les tuyaux de dérivation 10 sont placés dans l'arbre 12 et 3 avec l'éolienne et les systèmes d'éjection 7 forment un circulation en boucle fermée du flux d'air, l'éolienne 3 est sous la forme d'un tambour concave 14 ayant une forme d'une poulie, une partie creuse qui dirige flux 7 systèmes d'éjection nourrir.

Le nombre d'éjecteurs dans le système 7 peut être égale à, par exemple, 16 pièces, avec huit d'entre eux ont marqué dans un bloc constitué de quatre entonnoirs 8, et huit autres se composent chacun de trois entonnoirs 8, dans lequel l'exécution des lames 9 d'une turbine éolienne 3 bords obliques augmente la surface balayée par une éolienne 3, une boîte de vitesses électromagnétique à haute vitesse peut accélérer à 13 la quatrième vitesse de fonctionnement.

La partie supérieure 5 et inférieure 6 générateurs ont fixé stators 15, avec le générateur électromagnétique inférieur 6 est relié à engrenage 13 par l'intermédiaire de l'arbre 16 et le pignon entraîné 17, et le dernier du guide entonnoirs 8 peut être allongé sur le boîtier (couvercle) 18.

Wind turbine fonctionne comme suit

En l'absence de batterie d'air de combustion 11 flux d'air à travers le système d'éjection 7 avec le guide entonnoirs 8 frappe la pale d'éolienne 9 3, réalisé sous la forme de bords inclinés, l'exécution de son exécution. Dans chaque système d'éjection 7 a lieu à partir de l'environnement de processus d'admission d'air, sa dilution, puis couler l'accélération et la compression ultérieure pour fournir aube de turbine éolienne 9 3. Depuis l'éolienne 3 est reliée à un arbre supérieur 4 générateur 5, la rotation de l'arbre de transmission 4 rotor du générateur 5 dernières accélère. Ensuite, le pignon d'entraînement de l'électrovanne 13, l'arbre 16 et le pignon entraîné 17 commencer à travailler générateur inférieure 6, alternant des vitesses de commutation jusqu'à la quatrième vitesse, y compris, et le flux d'air d'échappement pénètre dans les tuyaux de sortie 10, qui est divisé à son tour en deux flux: un premier retour le système d'éjection 7 pour être recyclée, et le second tombe dans l'atmosphère. Lors du passage à la circulation en boucle fermée du débit d'air de plus de 50% des rendements d'extraction d'air le long du tuyau de dérivation 10 dans le système d'éjection 7.

Turbine éolienne est capable de se déplacer facilement avec la charge maximum au milieu ou à la marche au ralenti (en déconnectant l'alimentation du système d'écoulement d'air forcé à travers le système d'éjection 7 ou déconnecter le générateur basse 6).

En présence d'air dans l'accumulateur 11, l'installation de l'énergie excédentaire est utilisée, par exemple, le refoulement du compresseur (non représenté) qui va pomper de l'air dans le réservoir, soit directement à la batterie 11, ou spécialement prévus des cavités destinées à ces fins.

REVENDICATIONS

1. éolienne comprenant une tour avec la salle des machines, seule éolienne de plain-pied avec la rotation de l'arbre vertical, les générateurs supérieurs et inférieurs et système d'éjection, constitué d'un entonnoir de guidage vers les pales d'une éolienne, des générateurs de la batterie et l'arbre de l'air, et d'entraînement placé à l'intérieur de la tour, le système d'éjection et la batterie de l'air - depuis l'extérieur de la tour, caractérisé en ce que l'agencement comprend des tubes de branche, le générateur supérieur est relié de manière rigide à l'éolienne par un arbre vertical, la génératrice inférieure est située dans l'axe et relié à la turbine par l'intermédiaire du réducteur à solénoïde à grande vitesse, tandis que les systèmes d'éjection sont installés en oblique à l'extérieur de la tour, sur son périmètre, le mien est un endroit pour les tuyaux de branchement formant ensemble avec les systèmes d'éoliennes et éjecteur, fermé circulation en boucle du flux d'air.

2. Wind turbine selon la revendication 1, caractérisé en ce que l'éolienne est sous la forme d'un tambour concave avec des lames inclinées dans la forme de nervures.
