invention
Fédération de Russie Patent RU2202048

Carousel roue carrousel de vent et les pales de la roue éolienne

Carousel roue carrousel de vent et les pales de la roue éolienne

Nom de l'inventeur: Brainstorming Alexander
Le nom du titulaire du brevet: Brainstorming Alexander
Adresse pour la correspondance: 347900, région de Rostov, Taganrog, st .. Lénine, 96, TSGPB eux. AP Chekhov, le département des brevets
Date de début du brevet: 17.02.1998

L'invention concerne le domaine de l'énergie éolienne, en particulier à une turbine éolienne à axe de rotation du rotor perpendiculaire à la direction du vent. Le résultat technique consiste à augmenter la capacité de l'hélice, ce qui augmente la surface de la lame et la diminution des pulsations augmentent la fiabilité, la simplification de la construction, mais aussi dans la réduction du métal est fourni par le fait que l'hélice de type carrousel comprenant une partie fixe oscillations de cadre d'axe vertical, la lame montée à pivotement dans Mahah coopérant de façon pivotante de manière cyclique avec des butées et des butées des lames rotatives fixées sur Mahah selon l'invention, les ailettes sont planes et l'axe de rotation de chaque pale il se divise en deux parties inégales rapport de surface dans l'intervalle de 10: 1 à 3: 1. Lorsque dans ce carrousel de pales d'hélice, comprenant une feuille rectangulaire collée à l'axe, selon l'invention, dont l'axe est fixé sur la feuille à mesure qu'augmente la distance par rapport au bord de 3/1 ... 1/10 longueur de la lame.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l' énergie éolienne, en particulier à une turbine éolienne à axe de rotation du rotor perpendiculaire à la direction du vent.

Connu éolienne ayant les niveaux les roues supérieure et inférieure, y compris monté sur un vertical porte-arbre avec des arrêts placés entre les supports et lames, dont chacun est un composant des gouvernes. Les roues tournent dans des directions opposées, tout en effectuant un générateur de fonctions de commande (voir. SU, 1.622.609 A1, cl. F 03 D 9/00, 23.01.1991).

Cette éolienne a une faible efficacité, parce puissance de l'écoulement du vent est transmise à travers la lame sur un seul côté de l'axe de rotation.

Connu roue éolienne carrousel comprenant un fixe vertical balançoires cadre de l'axe, la lame montée pivotante dans Mahah interagissant de manière pivotante de manière cyclique avec des butées et arrête la rotation des lames fixes sur Mahah tandis que l'hélice rotative à palettes comprend une feuille rectangulaire liée à l'axe (voir. SU 1772407 A1, Cl. F 03 D 3/00, 30.10.1992), les caractéristiques essentielles adoptée pour l'analogue le plus proche de l'invention (prototype).

Ladite roue éolienne a une faible fiabilité, et ne fournit pas l'ondulation de couple de diminution.

Le résultat technique consiste à augmenter la capacité de l'hélice, ce qui augmente la surface de la lame et la diminution des pulsations augmentent la fiabilité, la simplification de la construction, mais aussi dans la réduction du métal est assurée par le fait que la roue de carrousel contenant fixé sur un plan vertical oscillations du châssis de l'axe, la lame montée à pivotement dans Mahah coopérant de façon pivotante de manière cyclique avec des butées et arrête la rotation des pales fixées sur Mahah selon l'invention, l'axe de rotation de chaque pale se divise en plusieurs parties inégales rapport de surface dans l'intervalle de 10: 1 à 3: 1, et les lames sont planes, chaque oscillation comprend relié de manière rigide les uns avec les autres barres horizontales et raidisseurs verticaux, les lames peuvent être montées de manière pivotante de manière rotative dans les panneaux rigidement fixés à Mahah, chaque panneau peut avoir plusieurs lames des panneaux en Mahah peuvent être installés perpendiculairement plan de swing et chaque poussée et chaque lame de limiteur de rotation peuvent être fixées entre les barres horizontales pivoter et montés parallèlement à l'axe de la pale de rotation, dans lequel la région d'interaction de butée avec la lame est dans le plan d'oscillation et de la zone d'interaction limiteur de rotation de la lame avec la lame - dans un plan passant par l'axe la rotation des aubes 90 ° par rapport au plan de pivotement de chaque foyer et chaque lame de limiteur de rotation monté dans le panneau parallèle à l'axe de la pale de rotation, dans lequel la zone d'interaction de l'arrêt se trouve dans le plan du panneau, et la zone de l'interaction de la lame avec la lame de limitation de rotation dans un plan passant par l'axe de rotation les lames 90 ° par rapport au plan du panneau, la zone d'interaction avec le guide-lame et la rotation de la lame limiteur se trouve à une distance de 0,5D 0,9D à l'axe de rotation de la pale, où D - distance depuis l'axe de rotation de la lame bord extérieur à partir de cet axe , tandis que l'interaction avec la lame de limitation d'arrêt se produit sur toute la largeur de la lame.

Dans la pale d'hélice rotative comprenant une feuille rectangulaire collée à l'axe, selon l'invention, dont l'axe est fixé à une distance de 1/10 à 1/3 de la longueur de la lame. L'axe se présente sous la forme de trois tiges placées l'une - d'un côté de la feuille et deux - sur les autres extrémités des tiges à l'extérieur de la feuille enfermée dans un manchon cylindrique ayant un diamètre intérieur qui est égal à 2R où - le diamètre de la tige. Les tiges sont fixées sur les surfaces de la feuille, les plaques profilées fixées à la feuille.

Carousel roue carrousel de vent et les pales de la roue éolienne
Carousel roue carrousel de vent et les pales de la roue éolienne

La figure 1 montre un carrousel de roue éolienne, vue de dessus;

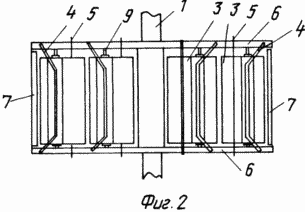

Figure 2 - carrousel roue éolienne, vue de côté;

Figure 3 - mahi-cadres avec des lames dans les panneaux;

4 - vent roue avec les panneaux montés perpendiculairement Mahama;

Figure 5 - Fixation de la rotation de la lame arrête sur Mahe;

6 - Monter les arrêts;

7 - rotative hélice à lame (vue générale);

8 - avec l'axe de la pale d'hélice, réalisée sous la forme de trois tiges, fixées au moyen de plaques profilées (de fente);

9 - avec l'axe de la pale d'hélice des trois tiges, fixées au moyen de plaques profilées assemblées;

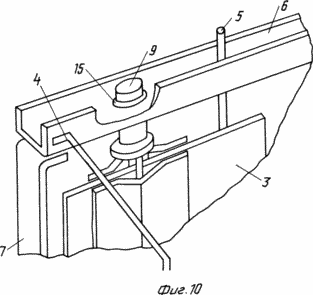

Figure 10 - un ensemble oscillant à palettes.

L'ensemble de roue éolienne carrousel selon comprend un axe vertical 1 mahi radiaux avec 2 lames 3, 4 arrête la rotation de la lame et arrête 5. Chaque Mach 2 est une construction de cadre rigide des tiges horizontales 6 et 7 bords verticaux de rigidité. Mahi la structure de renfort 2 peut être interconnecté par la fixation de bandes 8. mezhmahovymi lames plates 3 fixés rotatif pivotant autour de l'axe 9 directement sur des tiges horizontales 6 ou dans les panneaux 10, solidaire avec des mouvements 2. Les panneaux 10 peuvent être installés dans Mach 2 et plan perpendiculaire à eux, ce qui permet d'accroître la puissance hélice sans augmenter sensiblement ses dimensions. Restricteurs 5 et les plaques 4 sont fixées sur les tiges horizontales 6 ou panneaux sur les éléments horizontaux 10 et également agir comme des raidisseurs supplémentaires. Les butées 5 sont fixés à l'Mahah 2 de sorte que leur zone d'interaction avec les pales 3 est dans le plan de pivotement du panneau 2 ou 4 limiteurs 10. Mahah fixés à 2 de telle sorte que leur domaine d'interaction avec les trois lames se trouvant dans un plan passant par l'axe de rotation 9 sous un angle 90 ° par rapport au plan de Mach 2. la lame 3 comprend une feuille rectangulaire 11, dont l'axe 9, réalisé sous la forme de trois tiges 12, dont l'une est placée sur un côté de la feuille 11, et les deux autres - les autres extrémités des tiges 12 au - delà de la feuille 11 placée en le manchon 13 et les tiges 12 sont eux-mêmes fixés sur la surface de la feuille 11 avec la plaque profilée 14, fixées de manière rigide à la feuille 11, par exemple, un soudage par points. tige horizontale pivotante 6 et la lame 3 dans le sens horizontal est obtenue en faisant la tige verticale 6, ouverture 15 dans laquelle le manchon 13 est inséré.

Utilisez l' application carrousel hélice en considération la position séquentielle de Mach 2 à l'écoulement de l' air 0-270 o. À Mach position 2 0-180 o 3 lame pressée contre le flux d'air de butées 5. L'uniformité du couple et de l' amélioration due au fait qu'il est créé une force d'écoulement de pression sur la lame 3, qui est plus grande, l'angle de rotation des pales plus près de 90 ° 3 à la direction du flux d'air et la force de portance aérodynamique (qui diminue avec l'angle d'approche d'inclinaison de 90 °). A Mach 2 position égale à 180 o, 3 pales en rotation autour de l'axe 9 et, en se fondant sur les guides 4, occupent une position avec un angle de 90 o par rapport à Mach 2. Lorsque maha tourner 180-270 o lame 3 tourne max 2 en soulevant force et de lames de couple forces d'installation trois décalés par rapport à l'axe d'oscillation. Pour Mach 2 270-360 o peut automatiquement le déplacement forcé de la butée 5 de la lame 3 0-45 o par rapport à l'erreur 2. Pour améliorer l'efficacité de l' hélice et une forte augmentation dans le vent peut changer automatiquement le limiteur d'angle d'installation 3 4 lames 90-135 o par rapport à l'erreur 2.

Aux hautes pouvoirs nécessaires pour augmenter les dimensions de l'hélice à la lame 3 qui sont installés dans les panneaux 10, qui sont rigidement fixés dans Mahah 2. Cette construction permet de réduire les exigences en matière de rigidité des lames 3 et 4 arrête les arrêts 5 et en utilisant les mêmes composants standard pour la fabrication de vent roues de différentes capacités. En outre, 10 des panneaux peuvent être installés perpendiculairement Mahama 2 et peut ainsi obtenir une augmentation significative de capacité sans augmenter sensiblement la taille de la roue éolienne.

REVENDICATIONS

1. La roue carrousel éolienne comprenant châssis fixe sur les balançoires à axe vertical des lames fixé de manière pivotante à Mahah rotatif de manière cyclique et coopérant avec des butées et arrête la rotation des lames fixes sur Mahah, caractérisé en ce que les lames sont planes et l'axe de rotation de chaque pale divise le en deux parties inégales à rapport de surface dans l'intervalle de 10: 1 à 3: 1.

2. La roue du vent selon la revendication carrousel. 1, caractérisé en ce que chaque oscillation comprend un rigidement interconnecté barres horizontales et raidisseurs verticaux.

3. carrousel roue éolienne selon la revendication 1 ou 2, caractérisé en ce que les lames sont montées de façon pivotante dans les panneaux fixés rigidement Mahah.

4. carrousel roue éolienne selon la revendication 3, caractérisé en ce que chaque panneau comporte plusieurs lames.

5. carrousel roue éolienne selon la revendication 3 ou 4, caractérisé en ce que les panneaux partiels perpendiculairement installés plan de swing de Mahah.

6. carrousel de roue éolienne selon l'une des revendications 1 et 2, caractérisé en ce que chaque poussée et chaque butée de rotation des pales montées entre les barres horizontales et l'ailette pivotante est installée parallèlement à l'axe de rotation, dans lequel la région d'interaction avec la butée de la lame est dans le plan d'oscillation, et la zone interaction avec la rotation de la lame limiteur lame - dans un plan passant par l'axe de rotation de la lame selon un angle de 90 ° par rapport au plan d'oscillation.

7. carrousel roue éolienne selon l'une des revendications 3-5, caractérisé en ce que chaque poussée et chaque lame fixe au limiteur de rotation et les panneaux montés en parallèle axe de rotation de la lame, la région d'interaction avec la lame d'arrêt est dans le plan du panneau, et la région d'interaction de la lame limiteur de rotation de la lame - dans un plan passant par l'axe de rotation de la lame selon un angle de 90 ° par rapport au plan du panneau.

8. carrousel de roue éolienne selon la revendication 6 ou 7, caractérisé en ce que la zone d'interaction avec le guide-lame et la rotation de la lame limiteur est situé à une distance de 0,5D 0,9D à l'axe de rotation de la pale, où D - distance depuis l'axe de rotation à sa plus bord éloigné de cet axe, la butée et arrêter l'interaction avec la lame se produit sur toute la largeur de la lame.

9. carrousel de pale d'hélice comprenant une feuille rectangulaire collée à l'axe, dans lequel l'axe est fixé sur la feuille avec une distance croissante par rapport au bord de 1/3 ... 1/10 de la longueur de la lame.

10. Lame selon la revendication 9, caractérisé en ce que l'axe se présente sous la forme de trois tiges dont l'une est placée sur un côté de la feuille, et les deux autres de l'autre côté, les extrémités des tiges à l'extérieur de la feuille enfermée dans un manchon cylindrique ayant un diamètre intérieur qui est égal à Où 2R - tige de diamètre.

11. Aube selon la revendication 10, caractérisé en ce que les tiges sont fixées sur les surfaces de la feuille en utilisant des plaques profilées, scellé avec une feuille
