invention
Fédération de Russie Patent RU2239723

Wind turbine

Wind turbine

Nom de l'inventeur: V. Kuznetsov Benjamin (RU); Danil Kuznetsov Veniaminovich
Le nom du titulaire du brevet: V. Kuznetsov Benjamin (RU); Danil Kuznetsov Veniaminovich
Adresse de correspondance: 454080, Chelyabinsk, st. Engels, 36, kv.23, VV Kuznetsov
Date de début du brevet: 20.08.2002

L'invention se rapporte au vent ingénierie électrique et peut être utilisée pour créer de nouveaux types d'unités fixes et transportables. Le résultat technique est d'augmenter la fiabilité de fonctionnement, l'utilisation la plus efficace de l'énergie d'écoulement de l'écoulement du vent, ce qui simplifie la conception et l'amélioration de la fabricabilité. Eolienne munie d'un rotor comprenant un arbre central horizontal de manière coaxiale monté de façon rigide de transmission de la chaîne d'engrenage, chaque unité de chaîne indépendante associée aux liaisons par satellite, disposés autour d'un arbre central radialement et de façon uniforme, chaque unité comprend un réducteur de lame constitué d'un pignon transfert de chaîne, mais aussi de grands et petits pignons cylindriques, ce dernier étant coaxial et solidaire d'un engrenage de transmission à aubes de la chaîne d'engrenage et une grande roue cylindrique est monté de façon rigide sur l'axe des pales alignées sensiblement horizontalement, chaque ailette extrémités de leurs axes est supporté de manière rotative sur supports pour les fondations renforcés moyeux montés sur les deux extrémités de l'arbre de manière rotative, et les pics aux deux extrémités sont reliées aux supports de l'arbre central des jantes des roues annulaires qui sont connectés aux convertisseurs d'énergie éoliennes flexibles de transmission au volant. L'arbre central est supporté aux deux extrémités du châssis, qui sont montés sur une plate-forme reposant sur un bogie monté sur une piste circulaire dont le centre coïncide avec l'axe de rotation de la plate-forme.

DESCRIPTION DE L'INVENTION

L'invention concerne l' ingénierie éolienne de puissance et peut être utilisé pour créer de nouveaux types d'éolienne stationnaire et transportable. Connu éolienne comprenant un arbre vertical équipé avec les unités satellites contenant des lames rotatives verticales, axes sont reliés à des engrenages, la plate - forme et de palettes associé au support fourni avec des groupes de contact (voir. RU 2050466 C1, cl. F 03 D 7/06, 20.12 0,1995).

L'inconvénient de cette éolienne est faible efficacité et une plus grande voile éolienne à des vitesses de vent élevées, et une faible fiabilité en raison de l'utilisation de lames, monté à une extrémité.

Connu éolienne avec arbre vertical, qui lames sont montées sur un axe vertical tubulaires équipés de roues dentées. Les lames de chaque révolution du rotor fait un demi-tour. Pour faire tourner les lames utilisées une chaîne sans fin (voir. AS URSS №1174, M.kl. F 03 D 3/00, 1926).

L'inconvénient de cette éolienne est une incapacité de l'éolienne pour améliorer la vitesse du vent (en particulier à Burevoi) et de la complexité et de l'orientation de l'éolienne à la direction du vent. Le résultat technique consiste à utiliser un maximum de flux de vent l'efficacité énergétique dans la plus large gamme possible des vitesses de vent (jusqu'à Burevoi) avec une simplicité maximale possible de la conception, l'amélioration du rendement de la turbine éolienne et sa fiabilité et fabricabilité lors de la fabrication, mais aussi dans le fonctionnement et fourni par qu'une turbine éolienne, comprenant un arbre pourvu des unités satellites contenant les axes de lame sont reliés à engrenages d'entraînement à chaîne, une plate-forme et une pale associée au support, muni de groupes de contact selon l'invention à un non-tournant autour de son axe de l'arbre central situé à l'horizontale, monté de façon rigide de manière coaxiale avec la transmission de la chaîne d'engrenage de l'arbre, chaque unité de chaîne indépendante associée aux liaisons par satellite, disposés autour d'un arbre central radialement et de façon uniforme, chaque unité comprend un engrenage de pale constitué de transfert de chaîne, engrenages, mais aussi de grands et petits pignons cylindriques , ce dernier étant coaxial et solidaire d'un engrenage de transmission à aubes de la chaîne d'engrenage et une grande roue cylindrique montée sur l'axe des pales alignées sensiblement horizontalement, chaque ailette extrémités de leurs axes est supporté de manière rotative sur les supports renforcés bases sur des moyeux montés sur les deux extrémités de la partie centrale un arbre en rotation et des pics au niveau des deux extrémités des supports d'axe central relié rebords annulaires qui sont des roues motrices qui sont reliés les convertisseurs d'énergie de transmission flexible, ledit arbre central à ses deux extrémités repose sur une fixation sur le châssis, qui sont montés sur des côtés opposés de la plate-forme, au centre une aube installée, la plate-forme est disposée sur des chariots montés sur un rail circulaire, dont le centre coïncide avec l'axe de rotation de la plate-forme, dans lequel le chariot comprend des moteurs de traction. Éolienne comportant un dispositif pour régler la tension et la chaîne, et une transmission flexible et, en outre, muni d'un dispositif d'enlèvement et un barres de raidissement reliant des roues de turbine annulaires ensemble.

Wind turbine
Wind turbine Wind turbine

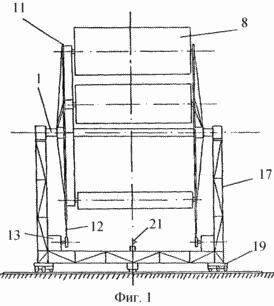

La figure 1 montre une éolienne, vue générale;

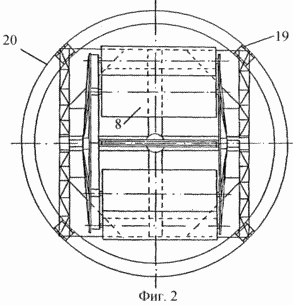

Figure 2 - l'éolienne, vue de dessus;

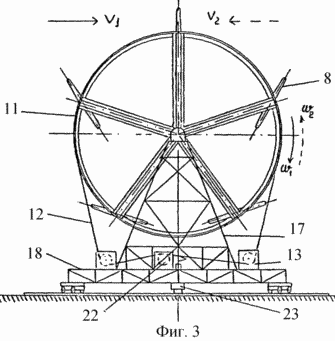

Figure 3 - une éolienne, une vue de côté (du côté perpendiculaire à l'écoulement du vent);

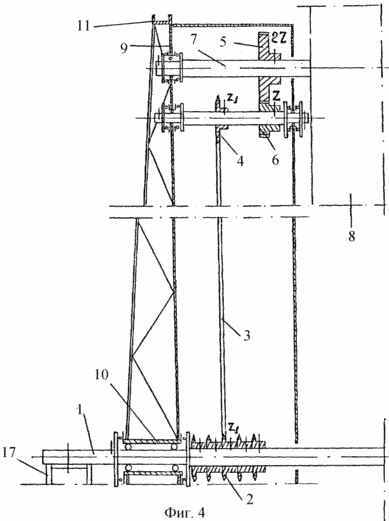

4 - contraintes cinématiques internes d'un rotor de turbine éolienne.

Eolienne munie d'un rotor comprenant un arbre central, tournant autour de son axe, l'arbre central 1 est disposée horizontalement.

Sur un arbre coaxial central avec lui, monté de manière rigide le pignon 2, la chaîne de transmission, chaque unité de chaîne indépendante associée aux liaisons par satellite, disposés autour d'un arbre central radialement et de façon uniforme, chaque unité comprend un engrenage de pale constitué de transmission de la chaîne de roues dentées 4 et 5 et des petites et des grandes pignons cylindriques 6, ces derniers étant coaxiaux et reliés de manière rigide avec le pignon de transmission à chaîne à palettes.

Le rapport d'engrenage réducteur chaîne de transmission 1: 1, et le rapport de démultiplication des petites et des grandes roues dentées cylindriques 1: 2, avec une grande roue cylindrique est monté de façon rigide sur l'axe de la lame 7 8 monté à l'horizontale, chaque pale extrémités de leurs axes est supporté de manière rotative sur les supports 9 motifs renforcés au niveau des moyeux 10 installé sur les deux extrémités de l'arbre central de façon rotative, et les supports aux deux extrémités de l'arbre central 11 relié à la couronne annulaire, qui sont des roues motrices, la transmission flexible 12 associé au convertisseur d'énergie 13. l'arbre central est supporté aux deux extrémités du châssis 17, qui sont montés sur des côtés opposés de la plate-forme 18, situé sur le chariot 19 équipé de moteurs de traction et monté sur la piste circulaire 20, dont le centre coïncide avec l'axe de rotation de la plate-forme, qui est fixé au centre de la girouette 21, selon lequel le contrôle est effectué sur l'orientation du vent. Éolienne comportant un dispositif de mise en tension et l'ajustement d'une transmission à chaîne (non représentée) et une transmission flexible 22 et, en outre, muni d'un dispositif d'alimentation de capteur 23, et une des barres de raidissement reliant les roues d'anneau entre une turbine (non représentée).

Wind turbine PREPARATION ET SES TRAVAUX

8 lames sont initialement réglés pour lesquels la plate-forme 18 est mis en rotation de telle sorte que l'axe de rotor coïncide avec la direction du vent. Chaque pale 8 est, à son tour, dans sa position la plus basse, et les supports 9, qui est attaché à l'axe des lames 7 8 ajustable, sont perpendiculaires à la surface de la plate-forme 18. Le plan de la lame 8 est fixée parallèlement au plan de la plate-forme. En incluant les moteurs de traction montés sur le chariot 19, la plate-forme 18 est situé sur un flux de vent. flux de vent Oncoming V1, agissant sur des ailettes 8 crée un couple du rotor, dans lequel la chaîne d'interaction de transmission 3 avec les pignons 4, 5, 6 réducteur lame lame plane 8 a lieu à un angle optimal pour l'écoulement du vent, avec un tour complet du rotor autour de son axe de la lame 8 tournera autour de son propre axe 7 sur un demi-tour, et le sens de rotation des lames coïncide avec le sens de rotation du rotor. La lame 8, qui est apparu dans la position supérieure pendant obeganiya autour de l'axe de l'arbre central 1 devient perpendiculaire à l'écoulement du vent, et donc le couple maximal du rotor recevra à la plus grande distance de la terre, où la vitesse du vent est supérieure à la surface. En fonction de la vitesse d'écoulement du vent tours requis quantité de convertisseurs d'énergie et sélectionne un angle désiré entre l'axe du rotor et l'écoulement du vent. Lorsque la vitesse du vent Burevoi lorsque le besoin de prévention ou de réparation, la plate-forme 18 est mis en rotation de telle sorte que l'axe de rotor coïncide avec la direction de l'écoulement du vent, avec le plan des lames 8 sont parallèles à l'écoulement du vent. Dans ce cas, aucun couple de rotor et le rotor arrête.

Auteur Sources inconnues de brevets et de l'information scientifique et technique contenant des données sur des solutions d'ingénierie similaires revendiquées.

Les auteurs et les solutions inconnues avec des propriétés qui ont fait des solutions.

Dans la pratique de la décision revendiquée va créer un nouveau type de convertisseurs d'énergie de flux de vent.

Ainsi, les auteurs estiment que les solutions revendiquées sont nouvelles et inventives.

Les applications industrielles ont annoncé des solutions permettront de résoudre de nombreux problèmes d'approvisionnement en énergie sans pollution.

REVENDICATIONS

1. Eolienne comprenant un arbre pourvu des unités satellites contenant les axes de lame sont reliées à des engrenages, entraînement à chaîne, la plate-forme d'aube et associée à un support pourvu de groupes de contact, caractérisé en ce qu 'un non-tournant autour de son axe de l'arbre central situé à l'horizontale, monté de façon rigide de manière coaxiale avec la transmission de la chaîne d'engrenage de l'arbre, chaque unité de chaîne indépendante associée aux liaisons par satellite, disposés autour d'un arbre central radialement et de façon uniforme, chaque unité comprend un engrenage de pale constitué de transfert de chaîne, engrenages, mais aussi de grands et petits pignons cylindriques , ce dernier étant coaxial et solidaire d'un engrenage de transmission à aubes de la chaîne d'engrenage et une grande roue cylindrique montée sur l'axe des pales alignées sensiblement horizontalement, chaque ailette extrémités de leurs axes est supporté de manière rotative sur les supports renforcés bases sur des moyeux montés sur les deux extrémités de la partie centrale un arbre en rotation et des pics au niveau des deux extrémités des supports d'axe central relié rebords annulaires qui sont des roues motrices qui sont reliés les convertisseurs d'énergie de transmission flexible, ledit arbre central à ses deux extrémités repose sur une fixation sur le châssis, qui sont montés sur des côtés opposés de la plate-forme, au centre une aube installée, la plate-forme est disposée sur des chariots montés sur un rail circulaire, dont le centre coïncide avec l'axe de rotation de la plate-forme, dans lequel le chariot comprend des moteurs de traction.

2. Eolienne selon la revendication 1, caractérisé en ce qu 'il comprend un tendeur de chaîne, et une transmission flexible.

3. Eolienne selon la revendication 1 ou 2, caractérisé en ce qu 'il est muni d'un dispositif d'enlèvement.

4. Turbine éolienne selon l'une quelconque des revendications 1, 2 ou 3, caractérisé en ce qu 'il est muni de barres de raidissement reliant les rebords annulaires ensemble.

Version imprimable
Date de publication 30.01.2007gg
