BREVE DESCRIPTION DES DESSINS éoliennes (éoliennes)

- Description de l' invention -

L'objet ci-dessus ainsi que d'autres caractéristiques et avantages de la présente invention apparaîtront plus clairement à la lecture de la description détaillée suivante, en liaison avec l'examen des dessins, parmi lesquels:

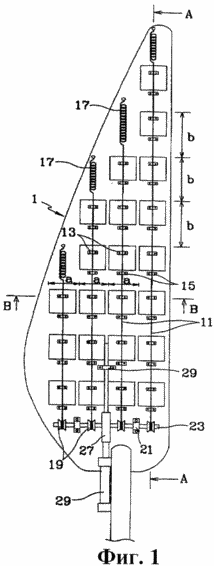

La figure 1 est une vue de face montrant un exemple de l'aile de moulin à vent selon la présente invention;

La figure 2 est une coupe transversale selon la ligne A-A de la figure 1;

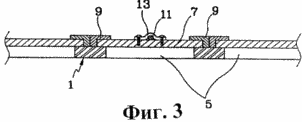

La figure 3 est une coupe transversale selon la ligne B-B de la figure 1;

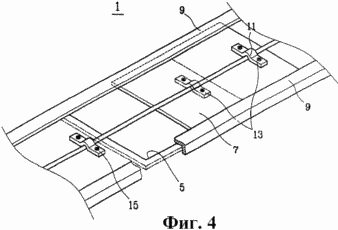

4 est une vue en perspective, avec arrachement partiel, montrant un exemple de la régulation de la plaque de pression du vent, conformément à la présente invention;

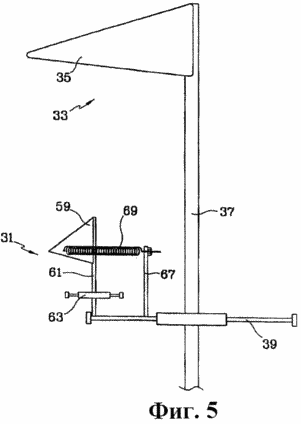

5 est une vue de face illustrant les moyens pour mesurer la direction du vent et la force du vent moyen de détection selon la présente invention;

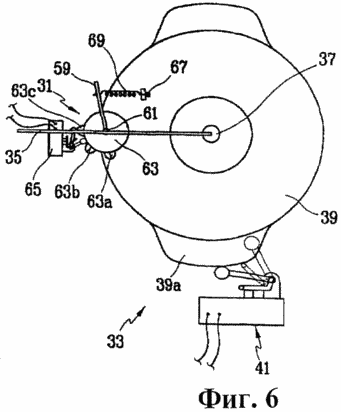

6 est une vue de dessus illustrant les moyens pour mesurer la direction du vent et la mesure de la vitesse du vent signifie 5;

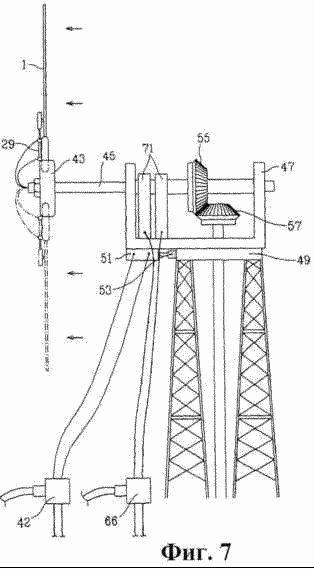

La figure 7 est une vue schématique d'une aile de l'éolienne dans l'état assemblé conformément à la présente invention;

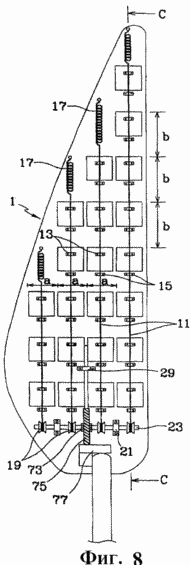

La figure 8 est une vue de face illustrant un autre exemple de l'aile de moulin à vent selon la présente invention;

La figure 9 est une vue en coupe transversale prise le long de la ligne C-C 8;

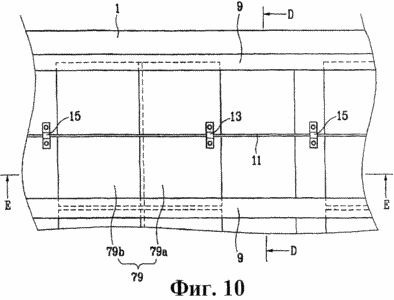

10 est une vue en plan illustrant un autre exemple de la régulation de la plaque de pression du vent, conformément à la présente invention;

11 est une coupe transversale le long de la ligne DD 10 illustrant l'ajustement de la plaque de pression du vent;

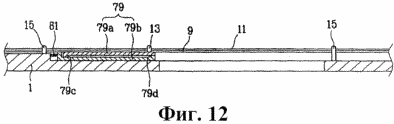

12 est une vue en coupe transversale le long de la ligne E-E de la figure 10 illustrant un état complètement ouvert du réglage de la plaque de pression du vent;

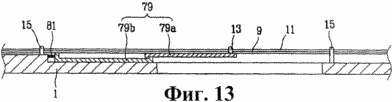

13 est une vue en coupe transversale le long de la ligne E-E de la figure 10, illustrant un stade primaire de clôture de l'ajustement de la plaque de pression du vent;

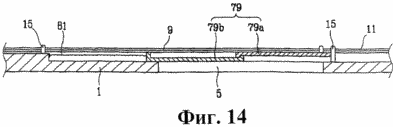

14 est une vue en coupe transversale le long de la ligne E-E de la figure 10, illustrant une étape secondaire de clôture de l'ajustement de la plaque de pression du vent;

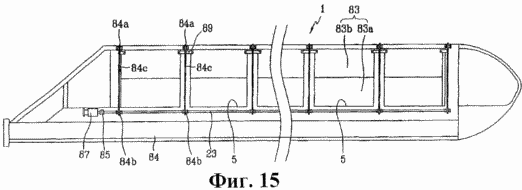

15 est une vue frontale illustrant un autre exemple de l'aile de moulin à vent selon la présente invention;

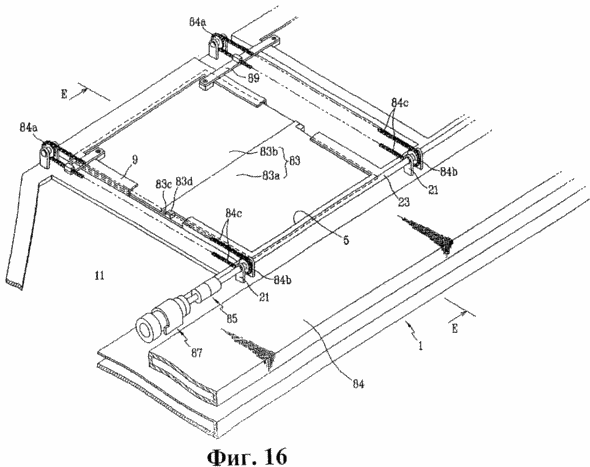

La figure 16 est une vue en perspective, avec arrachement partiel, illustrant l'ajustement de la plaque de pression du vent représenté sur la figure 15;

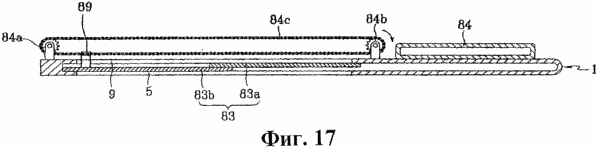

17 est une coupe transversale le long de la ligne E-E de la figure 16 illustrant un état complètement fermé de l'ajustement de la plaque de pression du vent;

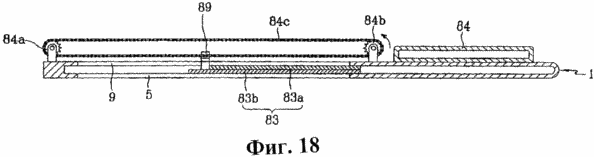

18 est une coupe transversale le long de la ligne E-E de la figure 16, illustrant un stade primaire d'ouverture de la régulation de la pression de la plaque du vent;

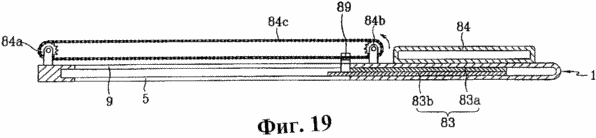

19 est une coupe transversale le long de la ligne E-E de la figure 16, illustrant une étape secondaire d'ouverture de la plaque à la régulation de la pression du vent;

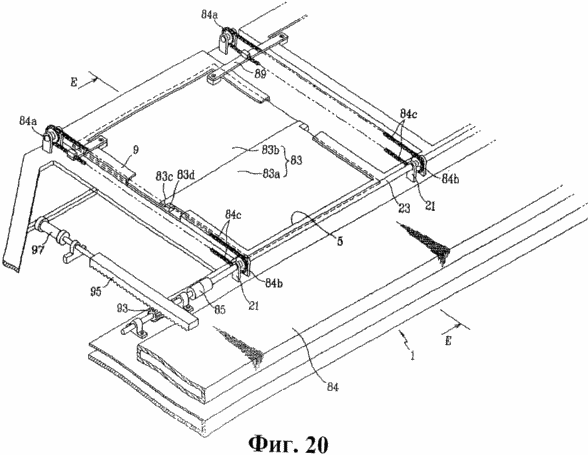

La figure 20 est une vue en perspective, avec arrachement partiel, illustrant l'ajustement de la plaque de pression du vent représenté sur la figure 15;

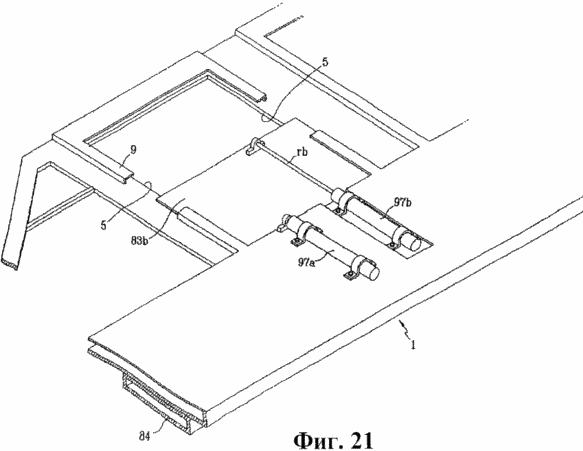

La figure 21 est une vue en perspective, avec arrachement partiel, illustrant l'ajustement de la plaque de pression du vent représenté sur la figure 15;

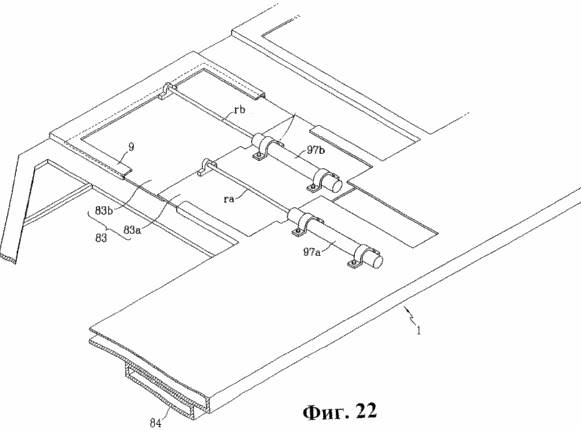

La figure 22 est une vue en perspective, avec arrachement partiel, illustrant l'ajustement de la plaque de pression du vent représenté sur la figure 15;

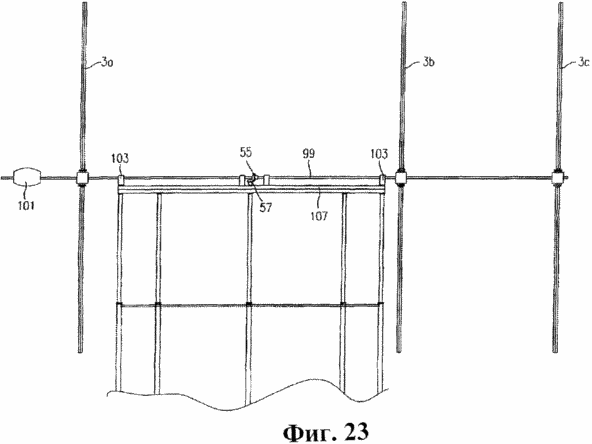

La figure 23 est une vue latérale montrant un exemple d'un appareil de génération d'énergie éolienne selon la présente invention;

La figure 24 est une vue de face illustrant une partie gauche de l'appareil dans une puissance éolienne Figure 23;

La figure 25 est une vue en coupe illustrant l'arbre élément représenté sur la figure 23 de support;

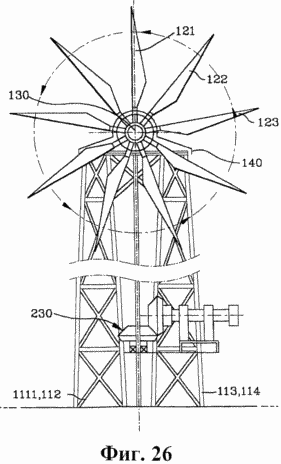

Figure 26 est une vue arrière illustrant un autre exemple de l'appareil de production d'énergie éolienne selon la présente invention;

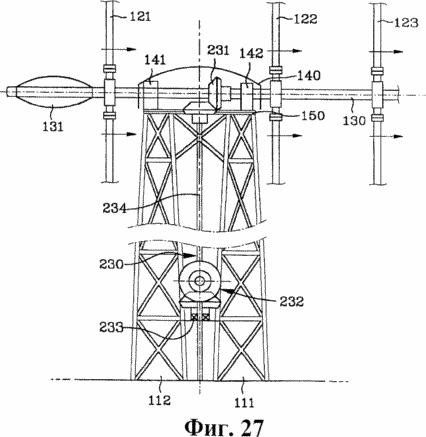

La figure 27 est une vue latérale illustrant un exemple d'un appareil de génération d'énergie éolienne représentée sur la figure 26;

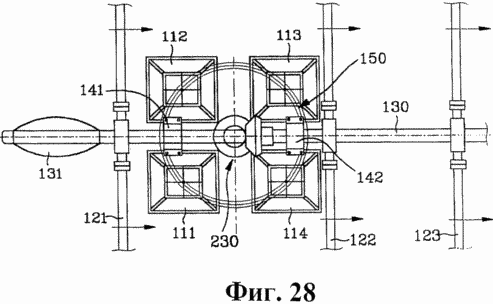

La figure 28 est une vue en plan montrant un exemple d'un appareil de production d'énergie éolienne représenté sur la figure 26;

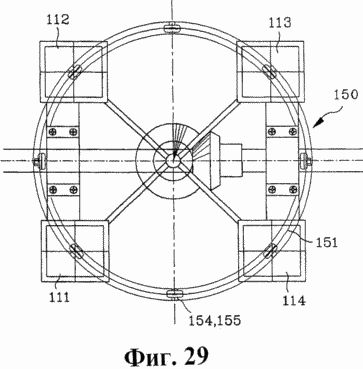

29 est une vue en plan illustrant le dispositif rotatif représenté sur la figure 28;

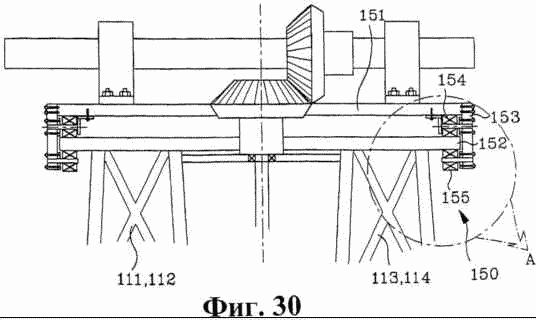

La figure 30 est une vue latérale illustrant le dispositif rotatif représenté sur la figure 28;

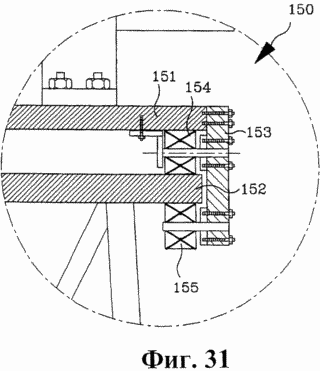

La figure 31 est une vue en coupe agrandie correspondant à une partie «A» la figure 30, et

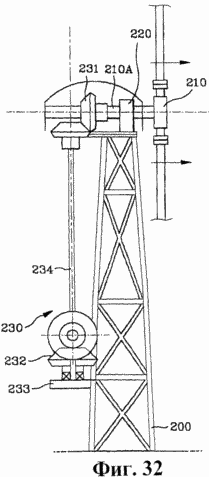

La figure 32 est une vue latérale illustrant le dispositif de génération d'énergie éolienne dans son ensemble.
