Fédération de Russie Patent RU2176328
Hydro-turbines pour le canal HYDRO
Nom de l'inventeur: Crank NN
Le nom du titulaire du brevet: Piatigorsk Academy Pharmaceutical Etat
Adresse de correspondance: 357532, Stavropol, Piatigorsk, etc. Kalinina, 11, PGFA.
Date de début du brevet: 14.02.2000
La turbine est conçue pour convertir l'énergie d'écoulement de l'eau et peut être utilisé pour produire de l'énergie électrique. Il comprend un arbre de turbine horizontale et deux lames rectangulaires pouvant tourner autour de leurs axes parallèles à l'axe de l'arbre, avec la vitesse angulaire deux fois plus faible vitesse angulaire de rotation de l'arbre et dans une direction opposée à l'axe de rotation. Chaque lame est prévue sur les côtés des deux volets identiques, aptes à pivoter limité autour d'axes parallèles à l'axe de la pale, sous l'influence cinématiquement associé avec les volets par l'intermédiaire de bielles came fixée de manière coaxiale sur la lame de support excentriquement dirigé le long du transporteur. Par ailleurs, la largeur du volet est de préférence 1/5 de la largeur totale de la lame. La construction de turbines hydrauliques peut améliorer la puissance et l'efficacité.
DESCRIPTION DE L'INVENTION
L'invention concerne le domaine de l' énergie propre et pas cher, en particulier aux turbines hydrauliques pour lit hydroélectrique de la rivière.
Connu pour lit hydro turbine rivière hydroélectrique (NM Shchapov "Matériel de turbines des centrales hydroélectriques», Vol. 3 rd, 1961, p. 283).
Cette turbine hydraulique de petite puissance et une faible efficacité, afin de les utiliser pour canaliser la centrale presque inutilisable.
Turbine connue pour un lit de rivière hydro-électrique, qui se compose d'un axe horizontal sur deux colonnes et deux lames rectangulaires qui peuvent tourner autour de leurs axes parallèles à l'axe, une vitesse angulaire, soit deux fois plus petite vitesse angulaire de l'arbre et orientées dans une direction opposée à l'arbre. (RF brevet 2,131,994 de 20.06.99 ville). Cette turbine, ayant une certaine qualité, l'efficacité est pas assez élevé.
Le but de cette invention est d'améliorer l'efficacité de la turbine hydraulique pour HPP lit de la rivière.
Ce but est atteint en ce que chaque pale de turbine hydraulique est flanquée de deux volets identiques peut partiellement tourner autour d'axes parallèles à l'axe de la lame sous l'influence cinématiquement associé par l'intermédiaire de bielles excentrique monté sur la cage de manière coaxiale limbe excentriquement dirigé le long du support, et les deux extrémités de l'axe de la lame et perpendiculaire volets plaque fixe, la largeur totale de la lame le long des rabats supérieurs à deux fois la distance entre le bord de lame à l'axe de rotation de l'arbre.
 |
 |
 |

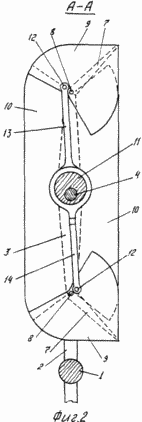

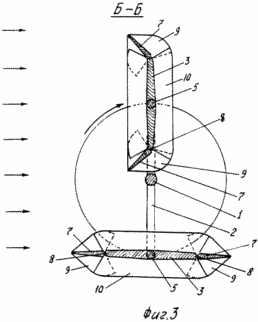

Brève description des dessins, dans lesquels: la Fig. La figure 1 montre une vue générale de la turbine hydraulique; Fig. 2 - A-A vue en coupe; Fig. 3 - Section B-B.
Arbre de turbine 1 comprend un porte-satellites 2 fixée sur elle, au niveau des extrémités des lames 3 sont installées par le demi-axe 4 (fig. 1-3). Les lames sont renforcées des longerons 5. L'arbre 1 est disposée horizontalement sur des supports 6. De chaque côté de chaque lame comporte deux volets identiques 7 peut simultanément ensemble de façon limitée pouvant pivoter autour d'axes 8 parallèles à l'axe de la lame, et en ce que l'autre côté du plan de la lame. Aux deux extrémités de la lame fixe et le volet 9 et la plaque 10 dans une position perpendiculaire à l'axe de la lame. Sur le porte-lames alignées sont fixées excentrique 11 excentriquement dirigé le long du conduit. Essieu lame 4 traverse l'excentrique et les plaques 9 sont fixées volet axe 12, qui est planté sur des tiges 13 et 14. Les autres extrémités de leurs tiges assises sur l'excentrique. Un tel composé peut excentrique rabats aux deux extrémités de la lame. La largeur de la lame sans rabats de préférence égale à la largeur de trois volets.
La largeur totale de la lame avec les volets supérieurs à deux fois la distance entre le bord de la lame à l'axe de rotation de l'arbre.
De préférence, l'écart entre les volets à 30 °.
La turbine fonctionne comme suit. En présence d'écoulement de l'eau comme indiqué par les flèches (Fig. 3), le débit de la turbine sous l'influence de l'eau sur les pales en rotation. Dans la circulation rapide turbine à eau lame quand un plan situé au-dessus de l'arbre coïncide avec le plan vertical passant par l'axe de l'arbre (fig. 1-3), la lame (en raison des volets, des plaques, des excentriques et des tiges de liaison) prend une forme de coupelle formée par les plaques 9 et 10 déviée dans une direction en amont des volets (fig. 2 et 3). Après une rotation supplémentaire de la profondeur de la turbine hydraulique de la cuve - la lame est réduite, et lorsque vous tournez la turbine 180 o clapet plan hydraulique aligné avec le plan de la lame 3, en supposant une forme simplifiée. Avec chaque rotation des aubes de turbines hydrauliques se tournent vers l'autre côté de la rivière, de sorte que les volets sont toujours déviés vers la rivière.
Ainsi, en prenant une forme de cuvette, la lame prend la relève et transmet à l'arbre est non seulement la puissance de l'impact direct de l'écoulement de l'eau, mais aussi la pression supplémentaire qu'il crée à l'intérieur du bol sur son mur. Ainsi, cette turbine à eau est capturée la majeure partie de l'énergie d'écoulement de l'eau, ce qui augmente son efficacité. En utilisant trois de ces lames de puissance et un rendement de la turbine à eau est fortement augmentée.
Une caractéristique essentielle de l'invention est que les volets de lame sont reliés cinématiquement par l'intermédiaire de bielles excentriques fixées sur le porte-satellites, et au niveau des extrémités des aubes et des volets montés plaque. L'avantage de la conception proposée est une augmentation significative de la capacité et le rendement de la turbine hydraulique.
REVENDICATIONS
1. Turbine à HPP lit de la rivière, constitué d'un arbre horizontal, et deux pales rectangulaires avec une surface de travail maximale qui peut tourner autour de leurs axes parallèles à l'axe de l'arbre, avec la vitesse angulaire vitesse deux fois plus faible de rotation angulaire de l'arbre, et dans la direction opposée à l'arbre caractérisé en ce que chaque pale est flanquée de deux volets identiques peuvent pivoter partiellement autour d'axes parallèles à l'axe de la pale, sous l'influence cinématiquement associé avec les volets par l'intermédiaire des biellettes excentriques montés sur la cage de manière coaxiale limbe excentriquement dirigé le long du transporteur, la largeur de préférence, le rabat est de 1/5 de la largeur totale de la lame.
2. Turbine selon la revendication 1, caractérisé en ce que les extrémités de l'axe de la lame et des volets perpendiculaires plaque fixe, la largeur totale de la lame ainsi que des rabats supérieurs à deux fois la distance entre le bord de lame à l'axe de rotation de l'arbre.
