invention
Fédération de Russie Patent RU2078987

WAVE POWER PLANT

WAVE POWER PLANT

Nom de l'inventeur: Savchenko Anatoly [UA]; Osadchuk Vladimir [UA]
Le nom du titulaire du brevet: Etat ukrainien Conception et Institut de recherche et de développement
Adresse de correspondance:
Date de début du brevet: 01.02.1994

Utilisation: l'invention concerne l'hydroélectricité et peut être utilisé lors de la création d'une puissance d'onde. La plate-forme flottante inventive, la coque 1 réalisée sous la forme d'un godet cylindrique ouvert surmonté d'un fond 2, muni d'une cavité 3, adapté pour remplir avec de l'eau. Volnopriemnymi coque 1 est munie d'ouvertures sous la forme de trous 4 dans ses parois latérales pour former des portions entre les fentes avec des piliers de soutien 5 sites dans la partie supérieure 6, qui dispose de quatre emplacements 7. générateurs Sandor chevauchaient volets 8 et 9, variateurs de vitesse 10, qui sont disposés sur les marchés 6. onde de rotor l'installation énergétique comprend un support formé dans un disque 11 monté au moyen de galets 12 sur un rail de guidage circulaire 13 disposé sur la coque de support 2. 6 11 sites grâce à un entraînement de la ferme 14 est solidaire de l'élément annulaire 15 de support, performante de l'arbre de rotor sur lequel sont fixées la lame de travail 16. l'élément annulaire 15 porte se présente sous la forme d'un tore creux, et la lame de travail 16 en forme de creux annulaires ayant des surfaces convexes orientées dans une direction et associées aux tores creux creux rayons radiaux 17. Ainsi cavité et rayons de tore intérieur sont conçus pour remplir avec de l'eau. L'arbre d'entraînement 11 est relié à des générateurs électriques 7 par l'intermédiaire d'une crémaillère circulaire 18 solidaire du disque 11 et les pignons 19 placés sur les rouleaux 7 générateurs.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à un hydro - électrique, notamment pour les centrales d'onde.

Connu usine d'onde de puissance comprenant une plate-forme flottante et électrique paddle rotor avec un axe de rotation vertical, dans lequel la plate-forme est formé comme une coque avec des ouvertures volnopriemnymi placé autour du rotor à la périphérie de celle-ci (brevet US N 4152895, MKI F 03 B 13/12 1979 g).

Un inconvénient de la centrale d'onde est d'utiliser uniquement l'énergie potentielle des vagues, et un mode d'impulsion, causée généralement briser le jet dans l'arbre, dont le diamètre est pas réglementé, en fonction des paramètres d'onde. Pour les désavantages structurels comprennent la complexité de fabrication d'une enveloppe sphérique et d'assurer son intégrité, en plaçant l'arbre de turbine, la partie de support et la turbine elle-même dans une mine remplie d'eau, ce qui élimine la possibilité de son inspection et l'entretien.

Connu et la conception de la centrale d'onde comprenant une plate-forme avec la flottabilité réglable. Générateur monté sur la plate-forme et un rotor à pales ayant un axe de rotation vertical, l'arbre de rotor est relié au générateur de puissance et les pales de rotor sont disposés sur le rotor sous l'action des vagues dans le même sens (brevet britannique N 2081388, MKI F 03 B 13/12, 1982).

L'inconvénient de cette conception de la centrale d'onde est un mouvement de rotation constante de la lame, ce qui complique la conception de rotation de l'ensemble de la lame. Dans cette conception, les dépenses nécessaires de l'énergie des vagues du flux sur la rotation de la lame pour l'installer dans la position de travail. Juste après les préliminaires des coûts de l'énergie des vagues pour l'installation des lames dans la position de travail de l'impact des vagues sur la palette d'écoulement est un outil utile et sert à déplacer la roue. Les défauts de conception et est difficile à réaliser des câbles de tension uniformes, fixant les anneaux de support à différents câbles de longueur, et l'allongement et l'irrégularité sous des charges variables qui peuvent changer l'effet de l'écoulement sur la lame à l'impulsion de coïncidence étirement corde à l'écoulement sous l'influence de celui-ci sur la lame.

Le plus proche de l'essence technique et résultat obtenu du projet de construction d'une centrale électrique d'onde est une centrale d'onde comprenant une plate-forme flottante attachée à ses générateurs et un rotor avec un axe de rotation vertical, comprenant un support et un élément d'appui annulaire attaché à lui lames de travail (AS . URSS N 1346845, MKI F 03 B 13/12, 1987, les auteurs VM Lyahter, I.S.Kovalev et SM Skosareva).

L'inconvénient de cette conception de la centrale d'onde est l'incapacité à utiliser l'énergie et d'autres flux d'ondes verticales. Utile incidence horizontale circule uniquement dans la partie de la lame qui est positionnée par son bord avant à l'écoulement normal. Il est un phénomène constant de la force de freinage lorsqu'il est exposé à ondes divergentes flux sur la lame. Pour les désavantages structurels comprennent l'incapacité à la concentration des flux d'énergie des vagues et l'insécurité, et l'ensemble de rotor de la transmission à travers les rouleaux à l'arbre par frottement et la possibilité de glisser, mais aussi le placement du générateur à proximité de la surface d'onde.

Un but de l'invention est d'améliorer la centrale d'onde, qui fournit l'utilisation la plus complète de l'impact sur la performance des flux verticaux de lame et les ondes réfléchies, l'apparition d'exception force de freinage lorsqu'il est exposé à onde divergente circule sur la lame, augmentant ainsi la capacité d'énergie de l'usine.

Le résultat technique est obtenu en ce que dans le dispositif connu, une installation houlomotrice comprenant une plate-forme flottante qui y est ancrée générateurs et un rotor avec un axe de rotation vertical, comprenant un support et un élément de palier annulaire monté sur elle les lames de travail, selon l'invention, la plate-forme est réalisée par une flottabilité réglable un boîtier, placé autour de l'élément de support annulaire autour de sa périphérie et pourvu d'un orifice de volnopriemnymi trous obturateurs fermant à clé, le support de rotor est réalisée dans un rigidement associé à l'élément disque de support monté par des galets sur le guide circulaire fixé à la partie supérieure de la coque, tout en étant fixé sur le support Elément de travail de la lame se présente sous la forme de creux annulaires, des surfaces convexes orientées dans le même sens.

En outre, la plate-forme de coquille est sous la forme d'open cup cylindrique haut avec un fond muni cavité vodonapolnyaemoy.

En outre, les robinets qui alimentent le lecteur avec la possibilité d'un volnopriemyh indépendant se chevauchent à travers les trous et est sous la forme de faisceaux d'arrêt et de volets.

En outre, un élément de palier annulaire se présente sous la forme d'un tore creux, et une ailette de fonctionnement dans les creux annulaires de l'élément de support annulaire rayons creux radiaux, dans laquelle les cavités internes des rayons du tore et est configuré pour les remplir avec de l'eau.

et un élément de support relié au plateau par l'intermédiaire de ferme, le rail circulaire de guidage se présente sous la forme, et les arbres d'entraînement associés aux générateurs électriques à travers une crémaillère circulaire fixée à l'engrenage d'entraînement et disposé sur les arbres des générateurs.

En outre, la figure formée par le creux annulaire de l'enveloppe et son segment de corde présente une forme symétrique, les centres de goulottes se situent sur l'axe du tore, et leur corde verticale.

Les caractéristiques distinctives de la solution technique revendiquée n'a pas été trouvé dans d'autres solutions similaires techniques dans l'étude de ce et les domaines connexes de la technologie et donc de fournir, selon la requérante, un dispositif correspondant au critère de la «nouveauté».

Analyse comparative du dispositif de l'invention à l'égard de l'ensemble de ses caractéristiques essentielles au prototype montre que le dispositif de la centrale d'onde est nouveau est la structure de la plate-forme sous la forme d'un annulaires trous coquille volnopriemnymi et leur placement autour du rotor, la forme des pales en forme d'auges annulaires transmission arbres de couple de régime générateurs la possibilité de changer la position de la plate-forme par rapport au front d'onde, mais aussi la présence de l'obturateur.

Ainsi, le dispositif selon la centrale d'onde répond au critère de «activité inventive».

Réalisation d'une plate-forme de coquille avec la flottabilité réglable et fourni avec la plateforme de volnopriemnymi verrouillable permet trous de fixation de telle sorte que l'axe horizontal de l'élément d'appui coïncide avec la ligne médiane de la vague au niveau des trous ouverts. En même temps, en passant par les trous de tous les flux d'ondes d'orientation interagir avec les lames de travail, en créant des forces aérodynamiques toujours dirigées vers le côté de la convexité de la lame. Ainsi résout le problème de l'utilisation de l'énergie des vagues de toute orientation avec la plus grande efficacité.

La lame secondaire est passé à travers l'onde réfléchie trous borgnes dans l'unité d'entrée d'onde opposée. Exécution de lames comme auges annulaires surfaces convexes orientées dans une direction augmente la surface d'interaction avec eux vague flux directionnel et élimine toute possibilité d'effort de freinage. En outre, les performances des rayons reliant la lame à l'élément de support et de l'élément de palier et le rotor creux permet d'augmenter vodonapolnyaemymi en poids d'eau remplissant la cavité annulaire de l'élément de support d'arbre. Cela conduit à une uniformité améliorée de la rotation du rotor.

WAVE POWER PLANT WAVE POWER PLANT

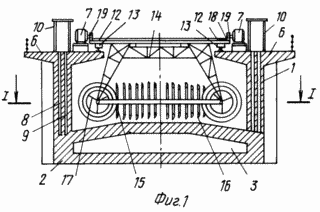

Fig. 1 est une coupe transversale le long de l'axe de la plante de l'énergie des vagues de la Fig. 2 est une coupe suivant 1-1 de la figure. 3, le noeud A à la Fig. 4 une coupe suivant 2-2.

La centrale d'onde est une plate-forme flottante formée comme une coquille 1 en coupe ouverte vers le haut vers le bas 2 cylindrique, muni d'une cavité 3, adapté pour remplir avec de l'eau. Volnopriemnymi coque 1 est munie d'ouvertures sous la forme de trous 4 dans ses parois latérales pour former des portions entre les fentes avec des piliers de soutien 5 sites dans la partie supérieure 6, qui dispose de quatre emplacements 7. générateurs Sandor chevauchaient volets 8 et 9, variateurs de vitesse 10, qui sont disposés réparties sur 6 étages.

Le rotor de la centrale houlomotrice comprend un support formé en un disque 11 monté par le rouleau 12 sur un rail circulaire de guidage 13 disposé sur le boîtier support 1. 6 11 sites à travers la ferme d'entraînement 14 est relié de façon rigide à un élément de support annulaire 15 qui agit comme un arbre de rotor sur lequel les travailleurs lame 16. l'élément annulaire 15 porte se présente sous la forme d'un tore creux, et la lame de travail 16 fixés sous forme de creux annulaires ayant des surfaces convexes orientées dans une direction et associées aux tores creux creux rayons radiaux 17. Ainsi les espaces intérieurs du tore et rayons sont disposés à les remplir avec de l'eau.

L'arbre d'entraînement 11 est relié à des générateurs électriques 7 à travers la crémaillère circulaire 18 fixée sur le disque 11 et engrenages 19 disposés sur des arbres générateurs 7.

l'installation de travail est effectué comme suit.

Plate-forme avec volets fermés et Sandor 8 9 flot transporté vers le site d'installation. Lors du remplissage de la cavité 3 dans le fond de l'eau la plate-forme 2 est montée sur un terrain ancré ou verrouillé de telle sorte que l'axe horizontal de l'élément de support annulaire 15 coïncide avec la ligne moyenne Sandor vague avec rabats ouverts 8 et 9 par le mouvement des vagues. Lorsque la vague passe par volnopriemnye fentes de trou coule 4 ondes interagissent avec ailettes de fonctionnement 16 de sorte que toute la direction du mouvement de l'onde flux flux autour de la lame 16, créant une force aérodynamique dirigée vers la couronne de la lame, ce qui provoque un mouvement de l'élément de support 15, agissant en centrale électrique à l'arbre du rotor. Une forme du mouvement de l'arbre 14 est transmis au disque 11, qui, par l'intermédiaire de galets 12 à se déplacer le long d'un rail de guidage circulaire 13. A travers les grilles 18 et les pignons 19 sont des arbres générateurs 7 entraîné en rotation.

Pour augmenter le poids de l'arbre du rotor de sa cavité annulaire élément porteur 15 et des rayons 17 le reliant à la lame 16, est rempli d'eau. Ceci permet d'utiliser comme une augmentation de la masse du rotor de volant pour améliorer l'uniformité.

Avec le passage de l'onde à travers l'installation en face des portes d'entrée des vagues peut être fermé, ce qui permet la deuxième fois déjà onde réfléchie pour passer à travers les lames 16 de l'arbre du rotor.

REVENDICATIONS

1. Une centrale houlomotrice comportant une plate-forme flottante fixée au rotor et à ses génératrices avec un axe vertical de rotation, une bague d'appui et un élément d'appui fixé sur elle lopostyami de travail, caractérisé en ce que la plate-forme est munie d'une flottabilité réglable comme une coquille placée autour du palier annulaire l'élément autour de sa périphérie et muni d'un fermetures verrouillables support de rotor trous traversants volnopriemnymi formée comme une associée de façon rigide à l'élément de disque de support monté en guidage à rouleaux fixé sur la partie supérieure de la coque, tout en étant fixé à l'élément de support des lames de travail sont sous la forme de creux annulaires des surfaces convexes orientées dans le même sens.

2. Appareil selon la revendication 1, dans lequel le corps de plate-forme est formée en une coupelle cylindrique ouverte vers le haut vers le bas, muni d'une vodonapolnyaemoy de la cavité.

3. Appareil selon la revendication 1 ou 2, caractérisé en ce que les vannes sont munies d'entraînement indépendant avec possibilité de chevauchement des trous traversants et volnopriemnyh centre de l'instrument et une butée d'amortissement poutres.

4. Dispositif selon les revendications 1 à 3, caractérisé en ce que l'élément de palier annulaire se présente sous la forme d'un tore creux, et une ailette de fonctionnement dans les creux annulaires de l'élément de support annulaire creux rayons radiaux, dans laquelle les cavités internes des rayons du tore et sont capables de remplir d'eau.

5. Dispositif selon les revendications 1 à 4, caractérisé en ce que l'élément de support est associé à un disque de support grâce à la ferme, le rail de guidage circulaire est réalisée sous la forme, et les arbres d'entraînement reliées à des générateurs par une crémaillère circulaire fixée à la roue dentée d'entraînement et agencé pour générateurs d'arbre.

6. Installation selon les revendications. 4 et 5, caractérisé en ce que la figure formée par le creux annulaire de l'enveloppe et son segment de corde présente une forme symétrique, les centres de goulottes se situent sur l'axe d'un tore creux, et leur corde verticale.
