invention
Fédération de Russie Patent RU2184416

PROCÉDÉ DE PRODUCTION D'ÉLECTRICITÉ en divisant la charge électrique dans l'écoulement de l'eau

PROCÉDÉ DE PRODUCTION D'ÉLECTRICITÉ en divisant la charge électrique dans l'écoulement de l'eau

Nom de l'inventeur: Vitaly Frolov
Le nom du titulaire du brevet: Vitaly Frolov
Adresse pour la correspondance :. 109017, Moscou, Pyzhevsky, 7, Institut des sols nommé. VVDokuchaev RAAS, VP Frolov
Date de début du brevet: 22.06.2000

L'invention concerne des procédés pour produire de l' énergie électrique. Procédé de production d'énergie électrique par séparation des charges électriques dans le flux d'ions en mouvement est que le flux d'ions se déplaçant en utilisant un flux d'ions contenant de l'eau qui passent entre les plaques d'un matériau électriquement conducteur, dont la surface est isolée du diélectrique non polaire eau, créant ainsi un champ électrique dans un mouvement le débit d'eau, à condition que le passage de la zone de champ d'écoulement d'eau est supérieure au passage des ions à l'écart entre les plaques. Ensuite, l'écoulement d'eau est séparé mécaniquement en deux jets d'raznozaryazhennye, pour laquelle la sortie du champ dans le courant d'eau placé coin cloison du diélectrique non polaire, le bord de la cloison entre dans le champ 0,1-100,0 mm et envoie chaque courant vers un collecteur séparé conduire des ions d'un matériau électriquement conducteur, ce qui produit des ions de neutralisation et l'élimination de l'énergie électrique. Le résultat technique - la création d'une méthode plus simple, de production d'électricité.

DESCRIPTION DE L'INVENTION

L'invention concerne le domaine de l' électricité, à savoir des procédés de production d' énergie électrique en convertissant l' énergie de la masse mobile, comprenant des particules chargées, en particulier , l'énergie de l' eau qui tombe, et peut être utilisé pour DC en utilisant des barrages et des déversoirs dans les rivières et les ruisseaux.

Les méthodes actuelles pour convertir l'énergie potentielle de l'eau soulevée en électricité comportent comme des étapes intermédiaires consistant à convertir cette énergie en l'énergie cinétique de l'eau qui tombe, qui ensuite, avec une efficacité plus ou moins perçue turbines hydrauliques, qui tournent des générateurs électriques, dans lequel le matériau électriquement conducteur est déplacé par rapport au champ magnétique, grâce à quoi les forces conducteur électronique de Lorentz sont en mouvement.

Connue et nous pris un procédé MHD prototype de production d'énergie électrique à courant continu (1). Dans ce procédé, le gaz rouge (produit de combustion) contenant des ions (nombre d'ions augmenter l'injection de sels de métaux alcalins) est exécuté à une vitesse élevée dans un champ magnétique où les ions des forces de Lorentz sont éjectés du flux pour électrodes collecteurs spéciaux, avec lequel et retirer électrique énergie.

Cependant, la manière magnétodynamique existante (1) produire de l'électricité en utilisant des équipements coûteux, y compris des électroaimants supraconducteurs opérant en contact avec le gaz chaud. Matériau électrode-collecteurs usent rapidement des effets d'une combinaison de haute température et de l'activité chimique des ions. Apparaissent également sur les électrodes, le potentiel électrique des réservoirs réduit l'efficacité du procédé, en repoussant de la surface de l'ion. La mise en œuvre de la méthode nécessite la présence constante de personnel hautement qualifié.

Le but de l'invention est de fournir un procédé simple pour la production d' énergie électrique par séparation des charges électriques dans le courant d'ions se déplaçant, dans lequel le flux d'ions se déplaçant en utilisant un flux d'ions contenant de l' eau qui passent entre les plaques d'un matériau électriquement conducteur, dont la surface du côté de l' eau est recouverte d'un matériau électriquement isolant la création d'un champ électrique dans un courant d'eau en mouvement, à condition que le passage de la zone d'écoulement de l'eau du champ électrique dépasse les ions de passage largeur entre les plaques un espace, puis le courant aqueux est séparé mécaniquement en deux raznozaryazhennye chargé signe jet, pour lequel la sortie d'un champ dans l'eau se placer coin partition du diélectrique non polaire (la pointe des murs de coin vient dans une boîte sur 0,01-100,0 mm) et envoie chaque flux à un ions d'entraînement de collecteur séparées de matériau électriquement conducteur, qui produit des ions neutralisants et l' élimination de l' énergie électrique.

Pour créer un champ électrique approprié de toute source de tension Leklanshe type d'élément ou Weston jusqu'à machines de edektrofornoy, qui, dans le cas d'une isolation électrique fiable de l'eau peuvent fonctionner simultanément sur des milliers de plaques. Les plaques sont faites d'un matériau conducteur et revêtues d'un diélectrique non polaire. Le mot "plaque" ici ne signifie pas nécessairement leur forme plate. Ils peuvent être incurvés de diverses manières, comme une garniture de condensateur électrique.

La séparation complète des ions par le champ dans un courant d'eau en mouvement (à condition qu'il soit laminaire) est obtenue lorsque la condition que le passage de la zone de champ d'écoulement de l'eau dépasse le passage d'ions, la largeur de fente entre les plaques (dérive d'ions à la surface de la plaque perpendiculaire à la direction de l'écoulement). Le temps de transit de la région de plaque de champ d'écoulement d'eau est déterminé par la longueur et la vitesse et le temps de dérive (débit ) Des ions Raznozaryazhennyh est égal au produit de la mobilité ionique ( - La valeur tabulaires est déterminée par la nature de l'ion) dans l'intensité du champ électrique H, divisée par la largeur de l'interstice entre les plaques (L):



Les ions sont séparés dans l'espace, avec l'eau entraînée par les différents tubes de matériau non conducteur en deux groupes de collecteurs de matériau électriquement conducteur, destiné à recueillir les ions de même signe.

Les collecteurs reçus par les ions formant des potentiels électriques élevés, choisis parmi leurs coquilles sur une batterie de condensateurs, et en même temps pour les consommateurs.

Un avantage supplémentaire de la méthode proposée pour produire de l'électricité est la formation d'une solution alcaline dans les réservoirs entraîne cations et anions collecteurs durs - une solution acide qui peut être recyclé.

Exemple de réalisation

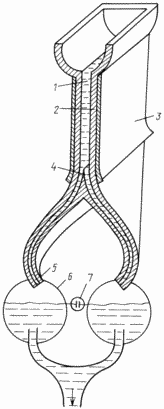

Le dessin montre un schéma d'un appareil pour la mise en oeuvre du procédé.

PROCÉDÉ DE PRODUCTION D'ÉLECTRICITÉ en divisant la charge électrique dans l'écoulement de l'eau. Fédération de Russie Patent RU2184416

  1. Entrefer entre les plaques.

  2. La couverture de diélectrique non-polaire.

  3. La plaque de matériau électriquement conducteur.

  4. La cloison en forme de coin du diélectrique non polaire.

  5. Le tube de drainage.

  6. collecteurs métalliques durs.

  7. Batterie condensateurs électriques.

L'eau sous pression pénètre dans la fente de travail (1) situé sous le champ électrique généré par les charges électriques sur les plaques (3). L'eau sous la pression du haut vers le bas glisse et des ions qui y sont séparés par le champ électrique sur le signe de charge et à proximité du diélectrique apolaire revêtu (2), les plaques (3) en fonction du signe de la charge. Situé au bas de la chicane d'écoulement d'eau (4) crée deux jets d'eau, dont chacun contient des ions d'un signe. Les jets d'eau dirigés sur le tube d'évacuation (5) de matériau non-conducteur dans les unités de collecteur de matériau électriquement conducteur (6), qui sont reliées au corps et qui nécessitent une batterie de condensateurs électriques (7), destinée à lisser les irrégularités de la consommation d'énergie par le consommateur.

Lorsque la teneur en eau d'environ 50 mg / L de sels de calcium ( par exemple dans les eaux naturelles, région de Moscou), avec une séparation complète des ions que de calcium méthode proposée permet d'obtenir un courant électrique de 300 à 400 A en passant à travers la fente de travail 1 litre d'eau , en secondes, et la valeur de la tension qui en résulte dépend de la différence de hauteur entre les emplacements de prise d'eau et la séparation de ses ions.

Livres d'occasion

encyclopédie physique. M. 1984, p. 379.

REVENDICATIONS

Procédé de production d'énergie électrique par séparation des charges électriques dans le flux d'ions en mouvement, caractérisé en ce que le flux d'ions se déplaçant en utilisant un flux d'ions contenant de l'eau qui passent entre les plaques d'un matériau électriquement conducteur, dont la surface est isolée du diélectrique non polaire eau, créant ainsi un champ électrique dans un mouvement le débit d'eau, à condition que la zone de passage de l'écoulement d'eau sur le terrain que la fente de passage des ions entre les plaques, puis le courant aqueux est séparé mécaniquement en deux jets d'raznozaryazhennyh, pour laquelle la sortie du champ dans le courant d'eau placé une cloison conique de diélectrique non polaire, dans lequel l'embout septum sphénoïde est livré dans une boîte sur 0,1-100,0 mm et envoie chaque flux à un ions d'entraînement de collecteur séparées de matériau électriquement conducteur, qui produit des ions neutralisants et l' élimination de l' énergie électrique.
