invention
Fédération de Russie Patent RU2020260
centrales hydroélectriques RIVER COAST
Nom de l'inventeur: Kerov Vladimir G.
Le nom du titulaire du brevet: Kerov Vladimir G.
Adresse de correspondance:
Date de début du brevet: 04.03.1991
Le boîtier selon l'invention est réalisé sous la forme d'une plage de béton. Dans le demi-boîtier pale de turbine située situé sur un axe fixé dans le corps en béton. Le boîtier est muni d'un guide placé derrière la roue vers l'aval, et on sépare les flotteurs. Le déflecteur est mobile le long du guide. l'axe de la turbine est vertical. L'embrayage et l'alternateur sont placés au-dessus du niveau de la rivière. La largeur des aubes de turbine est faite plus grande que la différence entre les niveaux maximum et minimum de la rivière.
DESCRIPTION DE L'INVENTION
L'invention concerne le «H» - l' électricité, en particulier, le paragraphe «Production, transformation et distribution de l' énergie électrique."
Le prototype de l'invention est une centrale hydroélectrique sur le brevet allemand N 524883, cl. F 03 B 9/10 1927.
Les inconvénients de cette conception sont son installation sur le lit de la rivière où la vitesse est considérablement moindre que dans les couches de surface, agencement des raccords et des générateurs dans un hermétiquement fermé, ce qui réduit son efficacité et sa facilité d'entretien. Le corps est réalisé en métal, ce qui augmente son métal.
Le but de l'invention est d'améliorer l'efficacité de la maintenabilité, simplification de la conception et de la réduction du métal.
Ceci est réalisé par l'installation de la centrale hydroélectrique sur la rive, en plaçant des accouplements et générateurs de plein air, et une largeur correspondante des aubes de turbine.

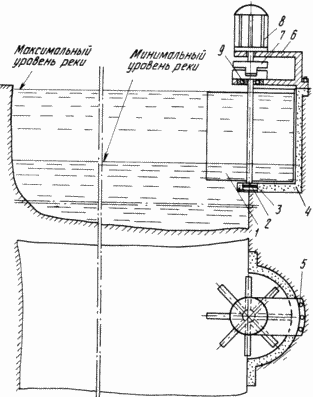

Le dessin montre un schéma d'une côtières centrales hydroélectriques de la rivière.
 |
Centrale hydro-électrique dans un état statique des aubes 1 est solidaire de l'axe 2. L'axe 2 est installé sur le support de palier 3, placé dans le corps en béton 4 monté sur le côté de la rivière. Dans le cas du béton 4 est fixé à la vis d'ancrage 5 support métallique 6 sur lequel le manchon 7, le générateur 8 est installé et l'axe de palier 9 2. La largeur de la lame 1 est la somme de la différence constructive de teneurs maximales et minimales de la rivière à un endroit et de la valeur largeur donnée de la lame 1, ce qui assure une rotation stable de la turbine au niveau le plus bas de la surface de l'eau. De la longueur des lames 1 énergie hydroélectrique dépend. Les avantages des centrales hydroélectriques proposées sont faciles à entretenir en raison de l'installation sur la côte, il a augmenté par rapport à l'efficacité du prototype de placement de couplage et génératrice à l'extérieur et le manque d'étanchéité en raison du placement de la lame dans le débit de la rivière supérieure en raison de l'utilisation de un certain rapport à la largeur de la lame, la simplicité de la conception et la fabrication de sa diminution de la consommation de métal. |
TRAVAUX QUI SUIT centrales hydroélectriques
Le passage de la rivière tourner la lame 1, la rotation par l'axe 2 est transmis à l'embrayage 7 et le générateur 8, - produit courant électrique.
REVENDICATIONS
RIVIERE COTE hydraulique, comprenant un boîtier réalisé en une plage de béton moitié disposé dans un carter d'une turbine à aubes disposée sur un axe fixé dans le corps en béton, le manchon et le générateur, caractérisé en ce que le boîtier est pourvu de guidage placé derrière la roue en aval, et on sépare les flotteurs montés pour se déplacer le long du guide, dans lequel l'axe de la turbine est vertical, et le couplage d'un générateur placé au-dessus du niveau de la rivière, et la largeur de la pale de turbine est plus grande que la différence des niveaux maximum et minimum de la rivière.
Version imprimable
Date de publication 12.01.2007gg
