invention
Fédération de Russie Patent RU2016220
GIDROENERGOAGREGAT
Nom de l'inventeur: Viktor Boyarshinov
Le nom du titulaire du brevet: Boyarshinov Viktor
Adresse de correspondance:
Date de début du brevet: 26.06.1991
Utilisation: l'hydroélectricité. L'invention installé sur l'arbre avec les pales de la turbine et de leur mécanisme de rotation. Le mécanisme est conçu comme un système de mobile et fixe par rapport à leurs axes engrenages avec un rapport de démultiplication de 2/1. Déplacement vitesse par rapport aux axes des lames sont montées sur des axes fixes - pour l'axe de roue. engins mobiles reliées entre elles le long du périmètre, et fixé - au moyen de transmissions à chaînes de rayon.
DESCRIPTION DE L'INVENTION
L'invention concerne le domaine de l' hydroélectricité.
Connu générateur hydraulique comprenant un générateur monté sur l'arbre des pales de la turbine et le mécanisme de leur rotation, réalisé dans un système de téléphonie mobile et fixe par rapport aux axes des roues dentées étant mobile par rapport à leurs axes engrenages montés sur les axes des pales, et stationnaires - sur l'axe de la roue et mobile, et engrenage stationnaire ont un rapport d'engrenage 2/1.
L'inconvénient de ce produit réside dans la complexité de la construction de la rotation de la roue d'entraînement des pales.
Le résultat technique - la simplification de l'unité de construction.
Ledit résultat technique est obtenu par le fait que le mécanisme de rotation de lame configuré à l'aide d'une transmission par chaîne avec des pignons montés sur les axes des pales et les pignons fixes placés sur l'arbre de roue avec le rapport d'engrenage de 2/1. Dans ce cas, les pignons fixes et mobiles interconnectés à la fois radialement et périmètre roue par une transmission à chaîne.
L'analyse comparative avec le prototype montre que le dispositif proposé est différent du mécanisme de prototype de rotation des pales. Ainsi, l'appareil selon satisfait au critère de l'invention "nouveauté".
Dans l'étude d'autres solutions connues dans l'art, les caractéristiques qui distinguent l'invention revendiquée dans l'art antérieur, ne sont pas identifiés, et parce qu'ils fournissent la solution technique revendiquée est conforme aux "différences essentielles".
 |
 |

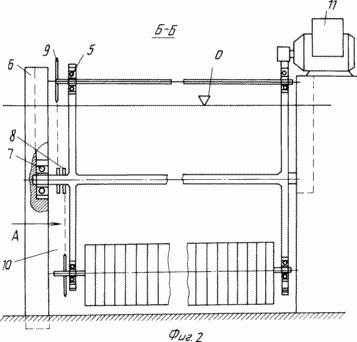

La figure 1 représente une vue latérale de l'appareil; et Figure 2 - vue en coupe B-B sur la figure. 1.
Unité hydraulique 1 comprend une roue d'eau avec axe fixe 2 lame 3 en rotation, par rapport à leur axes de pivotement 4 5. ensembles de palier de roue montés sur roulements à paliers 6, 7, qui sont montés sur un support fixe deux pignons axes 8. À quatre lames mobiles 3 sont fixés 9 avec le nombre de dents du pignon pouvant venir en prise deux fois plus de 8. étoiles pignons fixes 8 et 9 sont reliés entre eux par une transmission à chaîne 10.
L'action de l'unité basée sur la conversion d'énergie d'écoulement d'eau en énergie électrique, de la façon suivante: l'action sur l'efficacité de la meule se produit sur le principe de la mise en place de chaque pale vers une position dans laquelle la roue reçoit le plus grand couple à chaque instant. Ceci est rendu possible par l'intermédiaire du mécanisme de rotation des pales, qui fonctionne de la manière suivante: sous l'influence de l'écoulement de l'eau F pour une roue à aubes 3 tourne autour de son axe 2 et des étoiles fixes 8. A l'aide d'un pignon d'entraînement à chaîne 9, 10 et les pales associées 3 tournent autour de leurs axes 4. lors d' une rotation de la roue 1 (environ 360) de la lame 3 en conformité avec le rapport de démultiplication de 1/2 entre les pignons 8 et 9 sont entraînés en rotation par 1/2 tours (180), t. e. à chaque point de temps dans la lame, ladite l'esquisse, sur le périmètre de la roue occupent une position bien définie afin d'obtenir de chaque couple maximal lame pour la transmission au générateur 11.
Par rapport à l'art antérieur gidroenergoagregat proposé présente l'avantage que la transmission de couple de rotation de la roue à chaîne mobile pour le faire directement à partir des roues dentées fixes contournent les intermédiaires.
REVENDICATIONS
GIDROENERGOAGREGAT comprenant un générateur monté sur l'arbre avec des pales de rotor et de leur mécanisme de rotation, conçu comme un système de téléphonie mobile et fixe par rapport à leurs axes à engrenages avec un rapport d'engrenage de 2/1, et pouvant se déplacer par rapport aux axes des lames sont montées sur des arbres de pignon, et fixé - par axe de la roue, caractérisé en ce que l'engrenage mobile sont reliées entre elles le long du périmètre, et fixé - au moyen de transmissions à chaînes de rayon.
Version imprimable
Date de publication 12.01.2007gg
