invention
Fédération de Russie Patent RU2160848

PUISSANCE flottante

PUISSANCE flottante

Nom de l'inventeur: Ouchakov Gregory Germanovich
Le nom du titulaire du brevet: Ouchakov Gregory Germanovich
Adresse de correspondance: 659334, Altay, Biysk Street. Gogol 216 kv.146, Ouchakov GG
Date de début du brevet: 21.04.1999

La centrale est conçue pour produire de l'électricité à partir de l'utilisation de la rivière, sans affecter la construction de la rivière et sans perturber son écologie. La centrale électrique comprend une base flottante sous la forme d'un ponton, par exemple deux, reliés par des ponts, en vertu de laquelle la mobilité de la roue de turbine, reliée par une transmission à chaîne à la roue dentée d'entraînement de l'alternateur monté sur le plan vertical. Les roues peuvent travailler dans un état semi-immergée et sous l'eau. Ceci est réalisé en ce que chaque roue à aubes est réalisée sous la forme d'une série de godets à parois aveugles. Le fond de poche des volets dactylographiées, articulé sur les parois de poches et de chevauchement, avec leurs axes de rotation coïncide avec le côté long du rideau et ne coïncident pas avec leurs axes de symétrie, et les tourner autour de son axe est limitée par des butées. Roue du capot supérieur est fermé, et le fond est le faisceau sous-jacent. Le faisceau et le couvercle avec des extrémités ouvertes et ont des supports et des brides pour la fixation à une roue quand il y a un besoin de sections supplémentaires. Pour la puissance de maintien des fonctions vitales en cas d'urgence pour une turbine supplémentaire, qui est installé, le plus souvent, sur le terrain au cours du ponton de travail de la tige. Pour un fonctionnement stable de la première base flottante pont flottant est fixé de manière pivotante à. La puissance est définie dans le workflow à l'ancre. Les roues sont descendus dans un fond de ruisseau ou une rivière, tout en travaillant en hiver. La turbine tourne et le générateur génère un courant. Système d'entraînement de générateur fournit son fonctionnement stable en mode automatique lors d'un changement du débit du générateur et de la charge dans une large gamme.

DESCRIPTION DE L'INVENTION

L'invention se rapporte à une ingénierie de l' eau et peut être utilisé dans toutes les régions de la Russie.

Il y a hydro, dont la structure de base est un barrage partitionné hors du lit de la rivière. Il est construit dans le but de porter à un certain niveau de la zone de captage de la rivière et en raison de la différence de hauteur des niveaux d'eau avant et après le barrage pour se rendre à la rivière de son potentiel énergétique. Le côté négatif de la centrale hydroélectrique du barrage connu. Une alternative à cela peut être DAM hydraulique, l'une des solutions techniques qui est offert par l'invention.

Le fleuve lui-même est souvent une source puissante d'énergie et peut donner son potentiel énergétique sans construire sur elle barrages et autres structures énergétiques complexes.

Le plus proche de la nature technique de l'invention proposée est un «Run-hydroélectrique" Patent RF N 2002099 C1, IPC F 03 B 17/06. Auteur - Ryzhukhin RS

HPP brevet N 2002099 se compose d'un système de turbine, boîte de vitesses, de la gestion du générateur. Turbine réactif est abaissée dans l'écoulement d'eau, qui en agissant sur les aubes de turbine fixées à un angle par rapport à l'écoulement, il fait tourner l'arbre par l'intermédiaire d'un générateur de rotation de l'axe d'engrenage. Cependant, l'utilisation de la turbine à jet lit de la rivière hydroélectrique, qui est un rapport hydraulique ne peut pas être supérieure à 0,5, l'échec d'une telle turbine à fonctionner sous la glace en hiver, ne permettent pas l'utilisation de la centrale hydroélectrique sur la rivière environ 3-6 sans construire sur la rivière des structures hydrauliques complexes.

Le but de l'invention - l'amélioration des caractéristiques des centrales hydroélectriques, la roue tourne sous la glace dans la libre circulation de la rivière.

Le but est atteint par le fait que la centrale flottante comprenant une base flottante, qui a affiché des travailleurs turbines turbines, des générateurs et des actionneurs caractérisés en ce que la base flottante conçu comme un ponton, par exemple deux, reliés par des ponts, en vertu duquel le mobile dans le plan vertical des roues de turbine fixe relié à un entraînement de l'alternateur. De tels circuits, et les pontons, comme à travers un pantographe, dans lequel chaque aube de turbine est réalisée sous la forme d'une série de godets montés en ligne avec le store inférieur de génératrices externe qui a reçu de se chevaucher les uns des autres, articulés sur les volets formant l'extérieur du godet, dont l'axe de rotation ne sont pas coïncident avec leur axe longitudinal de symétrie et dont la rotation autour de son axe est limité, par exemple, mise au point, et lui-même l'obturateur est réalisé par exemple sous la forme de deux plaques minces réunies dans les côtes paquet transversales, de sorte que les écarts entre les plaques sont traversants et elle ouvre les grands côtés de l'emballage.

En outre, l'objectif est atteint par la roue de turbine fermée supérieure boîtier solide et au-dessous du faisceau sous-jacent relié au boîtier se dresse sur lequel sont montés un roulement de roue, et le logement, les roues de faisceau et de la turbine sous-jacentes aux extrémités ont des supports et brides pour rejoindre ces sections supplémentaires de la turbine.

Ainsi, la solution revendiquée présente les caractéristiques du prototype, il répond au critère - «nouveauté».

PUISSANCE flottante

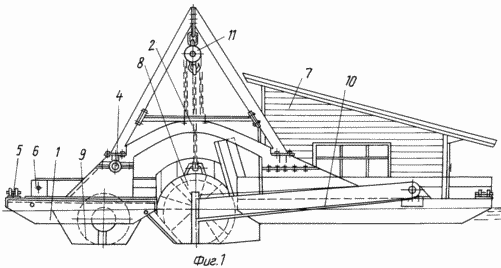

Fig. La figure 1 représente une vue latérale d'une centrale électrique flottante.

PUISSANCE flottante

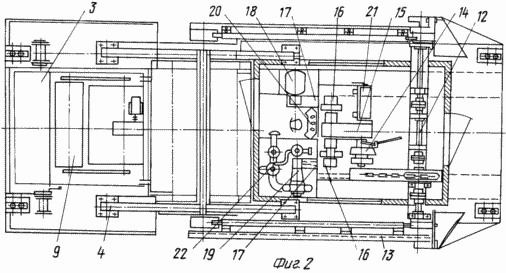

Fig. 2 - une vue de dessus de la station et montre l'emplacement de l'équipement de la station dans sa salle des machines.

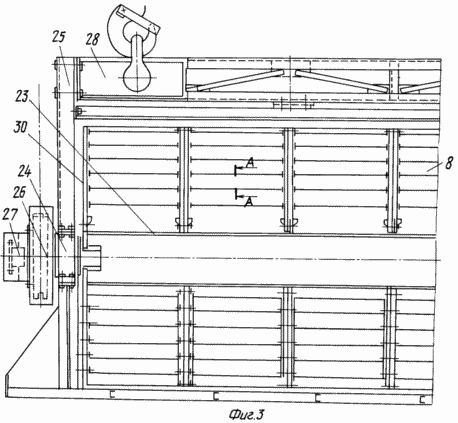

Fig. La figure 3 montre une partie de la roue de turbine, sa section longitudinale.

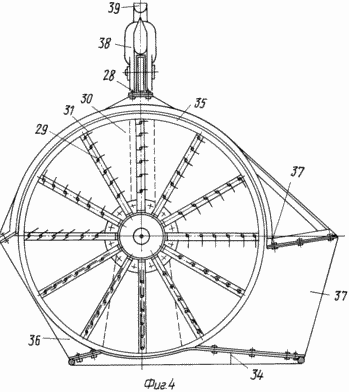

Fig. La figure 4 montre une coupe transversale de la roue. Fig. La figure 5 montre une vue de l'obturateur.

centrale flottante de la présente invention consiste en une base flottante, est un deux de type ponton 1 "catamaran" places interconnectées 2 et 3. La face avant, au cours de l'écoulement de la rivière, est relié au pont de ponton - 2 charnière - 4 / Fig. 2 /. Sur la base de la station flottante - 1, a ainsi bollards - 5, treuils - 6, la salle des machines - 7, le principal - 8 et auxiliaires - 9, une turbine montée sur une base flottante mobile dans un plan vertical au moyen du pantographe - 10. élever et abaisser rotor de turbine au moyen d'engins de levage - 11.

Dans la station de la salle des machines - 7 / Fig. 2 / a un arbre principal - 12 reliée à une roue d'entraînement à chaîne - 13. L'arbre principal - 12 à travers un manchon conique - 14 est relié à la roue dentée - 15, à travers lequel plusieurs plaques de friction d'embrayage - et une transmission à courroie 16 - 17 est relié au générateur en même temps, - 18 et la pompe - 19.

Dans la salle des machines sont situés, comme la station de contrôle à distance - 20 armoire avec l'équipement électrique - 21 et la manette des gaz - 22, dans le système de commande de la pompe - 19.

turbine Rotor - 8 / FIG. 3 et 4 / se compose d'un arbre - 23 tournant dans des paliers - 24 fixée au boîtier de la turbine - 25. L'arbre de la turbine - 23, les roues dentées et chaîne de transmission - 13 relié à l'arbre principal - 12, un générateur d'entraînement - 18. L'entraînement de la chaîne est fermée boîtier étanche - 26. les extrémités de l'arbre - 23 turbines ont des brides à l'adhésion à d'autres sections des roues, le couvercle est fermé - 27.

La partie supérieure du châssis - 25, roues - 8 est une ferme - 28 au cours de laquelle la roue-8 par palans - 11 / FIG. 1 / peut élever au-dessus de l'eau, ou couler au fond de la rivière. Sur l'arbre - rotor 23 - lame fixe 8 - le diaphragme 29 et - 30. Ensemble, ils forment des seaux montés dans une rangée le long de l'axe de la roue. Nombre de rangées de godets - le nombre de pales du rotor. Fig. La figure 4 montre leurs 12 pièces. Le fond de chaque godet peut être configuré pour avoir une forme rectiligne ou de forme ovale, comme représenté sur la Fig. 4, cependant, comme cela est si dans les deux cas en chevauchement articulé sur les parois latérales de la poche, les aveugles - 31. Les volets tournent librement sur leurs axes dans leurs articulations et une rotation limitée arrête / FIG. 4 - non représentés /. Chaque volet comporte deux plaques minces - 32 / FIG. 5 / nervures interconnectées - 33. Les extrémités des côtés longs des volets sont flux ouvert et libre de l'eau passe à travers eux. En même temps, une telle conception permet à l'aveugle pour lui donner la résistance voulue. Body - la roue de turbine 25-8 est constituée de solives sous-jacentes - 34 logements - 35 couvrant la roue supérieure. Couvrir avec la poutre sous-jacente d'un côté relié aux barres - 36, sur les autres - côtes - 37. Cette conception permet à la roue de turbine à travailler sous l'eau, et en hiver sous la glace dans la libre circulation de la rivière, ce qui rend la plus grande partie du débit de la rivière en même temps. Comme indiqué plus haut, le boîtier supérieur - 36, il a une ferme de raccordement - 28 agrafes - 38, pour lequel la roue GES est suspendue à un crochet de la grue ou crochet de levage - 39.

TRAVAUX DE PUISSANCE flottante SUIT

La station est à l'ancre, pour bollards - 5 et treuils - 6, est fixé dans le débit de la rivière. Impeller - 8, palans - 11 gouttes dans le débit de la rivière, le débit dans le rideau de frapper 31 lames - 29, les met dans le fond des godets et tourne la roue autour de son axe - 23. Avoir la roue à aubes zone de travail augmente à partir du courant sous le capot - 35 . Sans charge flux de rideau de tourner autour de sa ligne d'axe de moindre résistance, qui coïncide avec la tangente à un cercle qui croise l'axe de rotation du store. Le mouvement de la résistance du store dans le flux est réduit à plusieurs reprises, combien de fois le rideau prolonge au-delà des extrémités de ses deux plaques, dont le rideau est effectué. Cela permet à la roue de turbine pour travailler dans le débit de la rivière avec une grande efficacité lorsque la roue entièrement submergée. Lorsque la lame pénètre dans la zone après son passage le capuchon de la zone voilée, stores adaptent le débit de la rivière à sa place, ce qui rend le seau fermé sur trois côtés et les mouvements de roue de cycle et rideau répété.

Après la turbine reprend le rythme, tourner sur la manche - pompe 16 - 18. Il est un rotor de frein artificiel. Après l'arbre à grande vitesse de l'engrenage va tourner avec des chiffres d'affaires, qui doivent tourner un générateur produisant un courant de fréquence de consigne, tourner sur le couplage du générateur et le générateur lui-même. Eléments de commande - 19 et 22 fournissent une opération stable du générateur lors d'un changement sur une large gamme de taux et des changements dans le réseau de charge du générateur flux rivière. Si nécessaire les travaux de maintenance sur le système du générateur principal, le débit de la rivière tombe roue auxiliaire / urgence / turbine - 9.6

REVENDICATIONS

1. La puissance flottante comprenant une base flottante, qui possède des roues de turbine de fonctionnement, des générateurs, des moteurs, caractérisé en ce que la station de base flottant est réalisé sous la forme d'un ponton, par exemple deux reliés entre eux par des ponts, qui est mobile dans une roue plan vertical fixe turbines reliées aux fils des générateurs, par exemple, des entraînements à chaînes, et sur les pontons, comme par pantographes, chaque aube de la turbine est réalisée sous forme d'une série de godets montés en ligne avec les génératrices extérieures borgnes fond qui a marqué le chevauchement de pivotement attachés aux volets formant externes baquets dont l'axe de rotation ne coïncide pas avec leur axe longitudinal de symétrie et dont la rotation autour de son axe est limité, par exemple, mise au point, et lui-même l'obturateur est réalisé par exemple, de deux plaques minces réunies dans les côtes paquet transversales telles ainsi que des lacunes subsistent entre les plaques et à travers l'ouverture d'emballage avec les côtés longs.

2. centrale électrique flottant selon la revendication 1, caractérisé en ce que la roue de turbine enveloppe supérieure fermée continue et inférieure - la poutre sous-jacente reliée aux montants de logement, qui sont montés sur les paliers de la roue à aubes, la virole et le faisceau sous-jacent se termine par la roue de turbine ont les supports et les brides de fixation sur les roues des autres sections.

Version imprimable
Date de publication 12.01.2007gg
