invention
Fédération de Russie Patent RU2078988

plantes WAVE hydroélectriques Sudilovskaya AG

plantes WAVE hydroélectriques Sudilovskaya AG

Nom de l'inventeur: Sudilovskiy Anatoly G. [UA]
Le nom du titulaire du brevet: Sudilovskiy Anatoly G. [UA]
Adresse de correspondance:
Date de début du brevet: 22.02.1994

L'utilisation de l'hydroélectricité comme une centrale hydroélectrique, qui convertit l'énergie des vagues. Le support vertical selon l'invention pour le niveau d'eau de deux bouclier vertical articulé, qui à leur tour sont interconnectés de façon pivotante pour former un angle aigu dans le plan, la bissectrice qui est situé sur le support vertical. Les panneaux verticaux symétriques et parallèles à la bissectrice des deux tuyaux horizontaux avec des unités hydrauliques angle installées, les lames sont en rotation des turbines hydrauliques.

DESCRIPTION DE L'INVENTION

L'invention concerne l' hydroélectricité, et plus particulièrement à une hydraulique d'onde, l' énergie des vagues, apparaissant à la surface des mers et des océans, et est destiné à l' alimentation des plates - formes offshore fixes qui ont leurs propres centrales pour réduire le bruit et économiser de l' énergie en présence de perturbations.

Actuellement, l'électricité fixé plates-formes pétrolières et gazières en mer et les complexes de transbordement de pétrole des plateformes de pompage en utilisant diesel ou turbines à gaz des centrales électriques fonctionnent en continu, indépendamment de la présence des vagues de la mer.

Ces plantes sont aussi des sources majeures de l'impact du bruit sur le personnel, et les grands consommateurs d'énergie chère.

Dans le même temps, les centrales hydroélectriques d'onde connues qui convertissent en électricité l'énergie des vagues et la mer ouverte, et dans le cas d'une connexion par câble sous-marin avec les plates-formes offshore, tout en permettant l'excitation à éteindre leurs plantes propres de puissance et donc de réduire le bruit et économiser l'énergie.

Onduler hydroélectrique "crabe" comprend un ponton placé sur lui par l'hydraulique disposées uniformément autour du périmètre de ponton en dessous du niveau de déplacement d'eau des pompes avec une tige et au moins trois raccordement flexible relié aux points d'ancrage, chacun d'eux étant séquentiellement connectés, au moins deux pompe à piston, des pompes à piston en ligne d'évacuation sont connectés en parallèle à l'unité hydraulique.

Pour les joints souples des pompes à piston d'injection d'autoroutes avec l'autre et placé sur un collecteur de ponton unité hydraulique comporte des joints.

Avec l'excitation ponton agit par l'intermédiaire de connexions flexibles aux pompes à piston, conduites de pression sont connectés à l'unité hydraulique, génère un courant électrique (voir. AS URSS N 1767208, cl. Le F 03 B 13/12, 1992).

La prise de force ne sert pas-à-dire, la vitesse de phase des ondes la vitesse de déplacement de la forme d'onde.

La nécessité pour les pompes à piston, condenseurs et réservoir compliqué la construction de la centrale hydroélectrique.

La présence d'un ponton ayant une flottabilité positive réduit la fiabilité et permet le verrouillage de la logique d'onde centrale hydroélectrique avec une plate-forme offshore.

Ces inconvénients sont partiellement éliminés dans la vague hydroélectrique en utilisant la vitesse de phase des ondes.

Connu pour l'énergie hydroélectrique (voir. Français application N 2.369.440 m. Kl. Le F 03 B 13/12, 1978) contient un support vertical composite constitué d'une plate-forme flottante avec des pinces et au moins deux turbine hydraulique réversible, placé dans cylindrique horizontal buses montées au-dessous du niveau d'eau par rapport à l'axe de support de manière symétrique et des générateurs.

Les producteurs d'électricité sont situés séparément au sein de la plate-forme et reliées à des turbines hydrauliques à l'aide d'engrenages coniques.

Le long du périmètre d'une plate-forme flottante a un certain nombre de canaux de forme incurvée avec des entrées, des restrictions et des vannes d'arrêt pour l'approvisionnement en eau de la mer à travers des sorties dans le haut de la plate-forme de conteneur, relié par des tuyaux aux valves avec des tuyaux horizontaux.

Sous l'influence des vagues de la mer à l'avant ou vagues arrière approche lorsque l'axe de buse coïncident avec la direction de la vitesse de phase des ondes à travers les tuyaux horizontaux passe la plus grande masse d'eau, placé dans un leur rotation des turbines et alternateurs hydrauliques réversibles situés dans les plates-formes flottantes qui fonctionnent à la puissance nominale.

En même temps, il passe par des canaux de remplissage du réservoir avec de l'eau de la mer en convertissant l'énergie cinétique des ondes incidentes dans un ascenseur d'énergie potentielle quelle que soit la direction du vecteur de la vitesse de phase des ondes.

Lorsque vous approchez d'une des vagues obliques de débit d'eau à travers les tubes est réduite et la puissance diminue.

Afin de stabiliser la charge de la vanne hydraulique ouvert sur les lignes respectives et sans le volume d'eau fourni à partir du réservoir sous la pression hydrostatique en face des tubes horizontaux hydrauliques des roues de turbine.

La nécessité d'un support vertical composite complique la construction hydroélectrique et la logique de verrouillage empêche de plates-formes offshore.

Montage fixe tuyaux horizontaux avec des turbines hydrauliques par rapport à l'axe vertical du support, ce qui nécessite l'utilisation de turbines hydrauliques réversibles, réservoirs, conduits avec vannes d'isolement et de pipelines avec des vannes complique la conception des centrales hydroélectriques.

La présence d'un composant dans le support vertical d'une plate-forme flottante, qui possède une flottabilité positive et contenant un espace pour les générateurs réduit la fiabilité des ouvrages hydrauliques.

L'utilisation de générateurs qui nécessitent une pièce séparée empêche leur placement dans les buses horizontales avec des turbines hydrauliques et hydroélectriques complique la conception.

L'objet de la présente invention est de simplifier la conception et la fiabilité de la vague hydroélectrique.

Cet objet est réalisé par l'hydraulique connu comportant fixé sur le fond du support vertical et au moins deux turbines hydrauliques disposés dans les tuyères cylindriques horizontaux montés au-dessous du niveau de l'axe de support et d'alimentation des générateurs d'eau est muni de deux flasques espacés verticalement, articulés sur un support réalisé sous la forme d'un solide pieux de section circulaire et sont reliés entre eux de façon pivotante pour former un angle aigu avec le palier situé sur la bissectrice de ces derniers, et les tubes placés dans les planches, avec des buses disposées dans un vérin hydraulique de générateurs à turbines agrégées de type capsulaire.

Turbine hydraulique peut être fourni avec des lames rotatives.

La vague d'un des supports verticaux plate-forme offshore hydroélectrique fixe peut être utilisé comme un support vertical.

Approvisionnement vertical supporte deux écrans espacés verticalement, articulés sur un support formé comme une circulaire solides pieux de section transversale et sont reliés entre eux de façon pivotante pour former un angle aigu avec le palier situé sur la bissectrice de ce dernier, en plaçant les tuyaux dans les conseils et l'agrégation placés dans des turbines à eau de buses avec des générateurs électriques capsule simplifie la construction hydroélectrique.

Hors une plate-forme flottante, qui a une flottabilité positive permet d'améliorer la fiabilité de la vague hydroélectrique.

L'exécution des turbines hydrauliques avec des lames rotatives stabilise la charge de l'énergie hydraulique en cas de changement de la vitesse de phase des ondes.

L'utilisation de l'énergie hydroélectrique en tant que support vertical de l'un des supports verticaux fixes plate-forme offshore permet la logique vague de verrouillage centrale hydroélectrique avec une plate-forme offshore.

plantes WAVE hydroélectriques Sudilovskaya AG plantes WAVE hydroélectriques Sudilovskaya AG

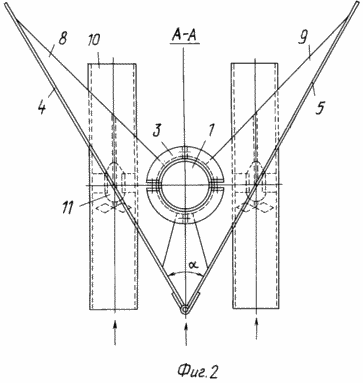

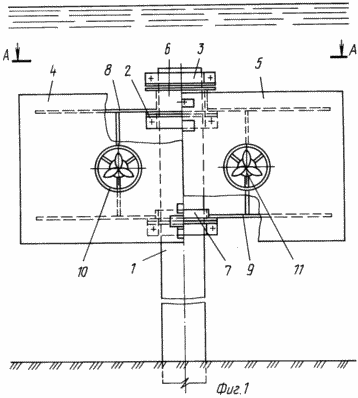

Fig. 1 est une vue en perspective d'une position avant de repos d'onde hydroélectrique; Fig. section 2 AA sur la figure. 1.

Vague centrale hydroélectrique comprend un support vertical 1 avec les pinces 2, 3 panneaux verticaux 4, 5 avec les demi-anneaux 6, 7 et les plaques 8, 9 et 10 tuyaux horizontaux avec 11 unités hydrauliques.

Le support vertical 1 est destiné aux panneaux articulés verticaux 4, 5 avec des tuyaux horizontaux 10 et 11 à une profondeur d'unités hydrauliques fournissant un niveau d'eau d'immersion complète sous les planches à la hauteur de l'onde correspondant à la vitesse de phase calculée et est une section pile ronde solide.

A cet effet, dans la partie supérieure du support à une certaine hauteur, il y a au moins deux paires de pinces 2 qui sont utilisés pour détecter la charge des masses des panneaux verticaux 4, 5 et de le transférer sur le support vertical 1, et le pôle central supporte une paire de pinces 3 pour la fixation des panneaux de accidentelle déplacer vers le haut le long du support.

Brides de serrage 2, 3 sont montés sur un support vertical fixe par des éléments de fixation, structurellement identiques et diffèrent les uns des autres que dans la position supérieure ou inférieure des surfaces de support horizontales, ils sont en contact avec les surfaces correspondantes des demi-anneaux 6 et 7.

Chaque pince est une partie de l'angle de la forme de profil en arc de cercle dans le plan, dont le rayon est le rayon interne du support vertical intermédiaire 1, et d'une hauteur légèrement inférieure de celle-ci.

Les extrémités des sangles 2, 3 sont des plaques fermées avec des trous dans le centre pour les fixations.

Colliers Connecteurs sont décalés de 90 o dans le plan pour le plan de séparation des demi-anneaux 6, 7 pour la continuité des surfaces de contact respectives.

Pour permettre une orientation automatique de tubes horizontaux 10 orifices d'entrée dans le sens opposé au vecteur de la vitesse de phase des ondes support vertical 1 se trouve sur la bissectrice de l'angle aigu qui est formée en termes de deux bouclier interconnecté à pivotement vertical 4, 5.

Cet axe de support vertical est situé le plus près possible du sommet de l'angle, qui est nécessaire pour l'opération conjointe de deux panneaux qui se déplacent sous l'influence de la vitesse de phase des ondes est similaire à une girouette.

Dans l'un des supports verticaux fixes plate-forme offshore, ce qui permet vague logique de verrouillage plate-forme maritime hydroélectrique peut être utilisé comme un support vertical.

Deux interconnecté de manière pivotante bouclier vertical 4.5, en termes de formation d'un angle aigu et en tournant autour d'un support vertical 1, conçu pour régler automatiquement l'orientation des ouvertures d'entrée dans les planches 10 avec des tuyaux de la branche horizontale des unités hydrauliques 11 dans le sens opposé au vecteur de la vitesse de phase des ondes qui est nécessaire pour l'opération la plus efficace des unités hydrauliques.

Le principe de fonctionnement est similaire à l'action des panneaux verticaux sur les deux pales girouette girouette, qui est sous l'influence du vent est réglé de telle sorte que la partie supérieure de l'angle a entre les lames dirigées vers lui, et dans ce cas - pour répondre aux vagues.

Une plaque de blindage vertical 4 est une structure rigide rectangulaire, qui, en termes d'une ligne droite.

En face de la planche au milieu de la hauteur il y a un trou pour fixer le tuyau horizontal 10 à l'unité hydraulique 11 de telle sorte que l'axe du tube est parallèle à la bissectrice de l'angle a.

À l'extérieur de l'extrémité avant du bouclier 4 en haut et en bas de réglage vertical, il y a au moins deux support pivotant horizontal 5 avec le bouclier.

Le bouclier, à son tour, est relié de façon pivotante au support vertical 1 au moyen de demi-anneaux 6, 7 et 8 plaques.

panneau vertical 5 a une construction similaire et diffère de panneau 4 seulement en présence d'au moins deux paires de supports et plaques 9 de forme horizontale.

panneaux pivotants verticaux 4, 5 ensemble au moyen de supports horizontaux utilisés pour le montage de protections possibilités pour les sangles de support verticales 2, 3.

Demi-bagues 6, 7 sont prévues pour articuler les panneaux verticaux 4 et 5, les plaques 8, 9 sur un support vertical 1, 2 sont situés au-dessus des pinces et en contact avec eux par des moyens situés dans la partie inférieure des surfaces de support.

En outre, les demi-anneaux 6 ont au-dessus des surfaces d'appui supplémentaires dont ils peuvent se reposer contre les surfaces correspondantes des pinces 3 avec un mouvement aléatoire vers le haut le long des planches de soutien et, par conséquent, de les fixer en position.

Afin de réduire la résistance tout en tournant planches 4, 5 et 6 semianneau pinces 3 sont installés avec une hauteur de fente.

Chacune des deux demi-anneaux 6 est une partie du profilé en U sous la forme d'un demi-cercle, dont le rayon intérieur est légèrement supérieur au diamètre extérieur du support vertical 1.

Semiring 7 sont similaires dans la construction et ne diffèrent que par le fait que l'angle formé du profilé.

Les extrémités des demi-bagues 6, 7 sont des plaques fermées avec des trous au centre des fixations.

Semi - anneaux connecteurs sont décalés de 90 ° en termes par rapport au plan du connecteur de pinces 2, 3 pour assurer la continuité des surfaces de contact respectives.

Les plaques 8, 9 sont fixés aux cartes de connexion verticales 4 et 5 avec les demi-anneaux 6 et 7, fournissant un angle aigu fixe emplacement horizontal et vertical de l'axe du support 1 sur la bissectrice de l'angle, est aussi proche de la partie supérieure de son effet de créer une girouette.

Au moins deux plaques 8, 9 de la structure rigide située au-dessus et en dessous des hauteurs axes symétriques des connecteurs horizontaux 10 relier les panneaux verticaux avec demi-anneaux respectifs, qui, à son tour, étant interconnectés bout à bout fonctionnent comme une seule unité, assurant la rotation libre du bouclier autour du support.

Entre les plaques et les buses sont des barres métalliques.

Les tuyaux horizontaux 10 sont conçus pour une fixation fixe d'unités hydrauliques 11 en planches verticales 4, 5 au-dessous du niveau de liquide, et pour assurer une distribution uniforme du champ de vitesse dans l'écoulement de l'eau vers les turbines hydrauliques et représente des tubes de forme cylindrique avec des extrémités ouvertes, les axes longitudinaux sont disposés parallèlement et symétriquement bissectrice aiguë l'angle entre les panneaux dans un plan aussi proche que possible du support vertical et un coin en haut pour créer l'effet de girouette.

Plan de cisaillement ports d'entrée tuyaux sont alignés avec les raccords pivotants des panneaux verticaux et les extrémités des sorties sont disposées symétriquement par rapport à eux en ce qui concerne les centres de gravité des connecteurs horizontaux 10 avec des unités hydrauliques 11 qui sont alignés avec le centre de gravité de la section transversale du support vertical afin d'optimiser la capacité portante du la masse des unités hydrauliques.

Pour augmenter le débit d'eau à travers des buses de turbine hydraulique peut être disposé confusers cône d'entrée et de sortie de fluide.

11 unités hydrauliques sont utilisés pour la conversion directe de la pression dynamique des vagues en électricité et sont un écoulement direct irréversible turbine Kaplan à lames rotatives, emballés avec le type de puissance capsulaire.

unités hydrauliques fixés coaxialement à l'intérieur submergés sous le niveau d'eau des connecteurs horizontaux 10 au moyen de trois pôles radiaux uniformément répartis sur la circonférence.

Hydroélectrique fonctionne comme suit.

La centrale hydroélectrique fonctionne comme suit

Dans la position initiale des entrées connecteurs horizontaux 10 avec des unités hydrauliques 11 et l'angle aigu supérieur a formé en termes de deux interconnectés de façon pivotante par des planches verticales 4, 5, immergée en dessous du niveau de l'eau et, à son tour articulé sur situé sur la bissectrice de l'angle du support vertical 1 sont dirigées dans le sens opposé au vecteur de la vitesse de phase des ondes.

Lorsque vous déplacez la forme d'onde d'avant en arrière, avec une vitesse estimée de la pression dynamique des masses d'eau à travers les tubes horizontaux 10, agit sur les pales des turbines, qui convertissent l'énergie cinétique de l'écoulement de l'eau dans les générateurs d'arbre de rotation qui produisent l'électricité.

Ce lames rotatives de turbines hydrauliques sont en position médiane avec un certain angle d'attaque.

En augmentant la vitesse de phase calculée ci-dessus pales tournent de telle sorte que l'angle d'attaque des pales diminue et vice versa.

Dans les deux cas, la charge hydroélectrique d'onde se stabilise.

Alimentation vertical supporte deux écrans espacés verticalement, articulés sur un support réalisé sous forme circulaire solide pieux de section transversale et sont reliés entre eux de façon pivotante pour former un angle aigu avec le palier situé sur la bissectrice de ces derniers, en plaçant les tubes dans les cartes et agregarirovanie placés dans des turbines à eau de buse avec générateurs électriques de type capsule pour simplifier la conception des centrales hydroélectriques.

Hors une plate-forme flottante, qui a une flottabilité positive, permet d'améliorer la fiabilité de la vague hydroélectrique.

Mise en œuvre des turbines hydrauliques avec des lames rotatives stabilise la charge de l'énergie hydroélectrique en cas de changement de la vitesse de phase des ondes.

L'utilisation de l'énergie hydroélectrique dans l'un des supports verticaux de la plate-forme offshore fixe permet la logique de verrouillage vague hydroélectrique que le support vertical aux plates-formes offshore et donc, en présence d'agitation pour réduire le bruit et économiser l'énergie.

REVENDICATIONS

1. onde comprenant hydraulique eau fixée support verticale inférieure, et au moins deux turbines hydrauliques disposés dans les tuyères cylindriques horizontaux installés en dessous du niveau de l'eau de manière symétrique par rapport à l'axe du support et de l'électricité, caractérisé en ce que, afin de simplifier la conception et à améliorer la fiabilité de , la centrale hydroélectrique est munie de deux flasques espacés verticalement, articulés sur un support réalisé sous forme circulaire solide pieux de section transversale et sont reliés entre eux de façon pivotante pour former un angle aigu avec le palier situé sur la bissectrice de ces derniers, et les tubes placés dans les panneaux, ainsi placé dans la buse turbine hydraulique générateurs électriques emballés avec le type capsulaire.

Centrale hydro-électrique selon la revendication 1 2, caractérisé en ce que, afin de stabiliser la charge lors du changement de la vitesse de phase des ondes, une turbine à eau munie d'aubes rotatives.

Version imprimable
Date de publication 12.01.2007gg
