Fédération de Russie Patent RU2287717

SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ

SYSTÈME DE PRODUCTION D'ÉLECTRICITÉ

Nom de l'inventeur: Björn Lindberg (SE)
Le nom du titulaire du brevet: CROSSING EAU, INC. (SE)
Adresse de correspondance: 129010, Moscou, ul. Boris Spassky, 25, p.3, Ltd. "Gorodissky and Partners", pat.pov. GB Egorova, identification No 513
Date de début du brevet: 17.01.2002

Un système pour générer de l'électricité est principalement due à l'utilisation de courants marins, comprenant un corps rotatif ayant un côté d'entrée avant et un côté de sortie arrière, au moins un élément de transfert reliant le côté d'entrée avec le générateur. le corps de rotation présente un effilement conique et / ou une partie de l'ampoule qui se prolonge dans une direction depuis le côté d'entrée de la partie étroite sensiblement cylindrique et une partie conique et / ou une section concave ou plane prolongeant dans la direction opposée à partir du côté de sortie. la partie étroite du corps de rotation étant espacées les unes des autres sur la circonférence des aubes de turbine, qui sont agencés pour assurer la rotation du corps de rotation, extrémité avant libre est fixée à l'élément de transmission et sert à transmettre un mouvement de rotation du générateur. La surface interne du corps de la paroi externe de révolution comporte des pales disposées sur la circonférence et destinées à éliminer le frottement généré à l'intérieur du corps liquide en rotation. La conception du système permet d'améliorer l'efficacité à un coût relativement faible.

DESCRIPTION DE L'INVENTION

La présente invention concerne un système de génération d' électricité, principalement en raison de l'utilisation de courants marins, comprenant un corps rotatif ayant un côté d' entrée avant et un côté de sortie arrière, et au moins un élément de transfert reliant le côté d'entrée avec le générateur.

Les procédés et les systèmes de l'art antérieur pour produire de l'électricité en utilisant les courants marins se sont avérés coûteux. En outre, leur efficacité a été faible en raison du fait que l'énergie produite en utilisant de tels systèmes ne sont souvent pas justifier les investissements dépensés.

L'objet de la présente invention est de fournir un système de production d'énergie est principalement due aux courants marins, ce qui est plus efficace et économique, et peut être fabriqué à des coûts relativement faibles. Ce système comprend un corps de rotation qui fournit beaucoup plus d'énergie que ce qui était possible dans les systèmes de l'art antérieur. En raison de la bonne capacité d'adaptation de ce système peut être installé dans des endroits dans la mer où il y a les plus forts courants marins. caractéristiques distinctives de la présente invention sont présentés dans les revendications.

Le résultat technique est obtenu par un système de production d'énergie, principalement en raison de l'utilisation de courants marins, comprenant un corps rotatif ayant un côté avant d'entrée et un côté de sortie arrière, au moins un élément de transfert reliant le côté d'entrée du côté d'entrée du générateur et se prolongeant dans la direction de la partie étroite sensiblement cylindrique, au moins une partie se rétrécissant en forme de cône et / ou des bulbes, dans lequel la partie étroite est espacée l'une de l'autre au niveau des aubes de turbine de la circonférence qui sont adaptés pour fournir la rotation du corps de rotation, extrémité avant libre duquel attaché à l'élément de transmission et sert à transmettre un mouvement de rotation au générateur et la surface intérieure du corps de la paroi externe de révolution comporte des pales disposées sur la circonférence et destinées à éliminer le frottement généré à l'intérieur du corps liquide en rotation.

Le corps de rotation selon l'invention peut avoir une forme conique et / ou une section concave ou plane prolongeant dans une direction opposée à la face de sortie.

De préférence, les angles d'entrée des pales de la turbine sont faits de variables.

De préférence, le corps de rotation comprend un élément d'alimentation en liquide configuré de façon à maintenir le corps de rotation dans la position correcte flottante tout en modifiant l'intensité des courants marins.

Selon un mode de réalisation de l'invention installé dans le corps de rotation ayant la forme d'un boîtier de buse qui présente une forme sensiblement en sablier, dans lequel la paroi du boîtier divergent de la partie centrale conique du logement, dans lequel le corps rotatif est monté dans le boîtier pour une rotation. Le boîtier a une section carrée.

Les ailettes montées sur la surface intérieure de la paroi extérieure du corps de rotation, tandis que les nervures sont d'améliorer la rigidité de la paroi extérieure.

De préférence, la partie étroite du corps de rotation comprend un corps tronconique supporté par des aubes de turbine et se prolongeant autour de la partie étroite, les côtés convergents du corps conique faisant face à la portion étroite pour former un élément de tunnel, la partie conique de rotation limité et la face avant du corps tronconique du corps et se rétrécissant dans la direction des pales , un spectaculaire courants océaniques et les guider vers les lames à travers les interstices entre eux.

Selon l'invention, le corps de rotation est une caractéristique importante de l'invention, qui est mis en rotation au moyen de courants marins à l'endroit où le système sera affiché.

La rotation du corps de rotation peut être optimisé en ajustant les angles des pales qui sont disposées autour de la partie étroite du corps de rotation. le corps de rotation est maintenu à un niveau donné d'immersion dans la mer au moyen de l'élément de transmission qui transmet un mouvement de rotation du générateur. En raison de la forme particulière des organes de rotation obtiennent une très haute efficacité de conversion des mouvements lents de grandes quantités d'eau. Le transfert d'énergie de rotation de la rotation du corps du générateur est réalisé au moyen d'éléments de transmission, que ce soit par transfert direct de l'énergie électrique générée ou au moyen d'accumulation d'énergie. Le système comprend une pompe ou d'un compresseur, qui supporte le corps rotatif dans la position correcte assurée par l'énergie produite, associée aux pales, qui sont disposées dans un cercle de rotation du corps. Une telle pompe ou d'un compresseur est utilisé pour ajuster le degré de remplissage de la rotation de la masse d'eau qui affecte la rotation de la rotation de la position du corps de la mer. Pour éliminer le frottement du fluide, ce qui est à l'intérieur du corps de rotation et pour régler son degré de remplissage, la surface intérieure du corps de la paroi externe de révolution munie d'aubes orientées vers l'intérieur, qui assurent la rotation du fluide se trouvant à l'intérieur, conjointement avec le corps de rotation au lieu de créer un frottement contre les parois internes. Dans ce schéma, l'arrangement de lames et fonctionnent comme des nervures pour augmenter la rigidité de l'ensemble du corps rotatif.

Certains modes de réalisation préférés de la présente invention seront décrits ci-après en se référant aux dessins annexés.

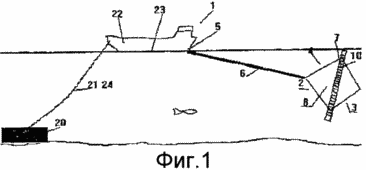

La figure 1 représente schématiquement une vue de côté du système selon la présente invention.

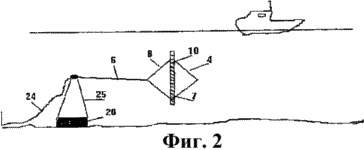

La figure 2 montre une variante de réalisation utilisant le système selon la présente invention.

La figure 3 illustre schématiquement une vue latérale en coupe transversale d'un corps de révolution, qui fait partie du système selon la présente invention et qui est monté de manière rotative dans le boîtier ayant la forme de la buse.

La figure 4 montre une vue du corps de rotation et un couvercle d'extrémité conformément à la figure 3.

La figure 5 est une vue latérale schématique d'un autre mode de réalisation du système selon la présente invention, qui montre le corps de rotation ayant un côté d'entrée avant avec une partie conique et un côté de sortie arrière, la partie plate.

La figure 6 représente schématiquement une partie du système qui est le corps de révolution et en changeant la position et la hauteur (profondeur) du corps de rotation en changeant le degré de remplissage du corps de rotation.

La figure 7 montre une coupe transversale de la partie étroite du corps de rotation dans la direction du côté entrée et les aubes de turbine sont représentées.

Les figures 8a-8d montrent différentes formes de côtés d'entrée et de sortie du corps de rotation, et sont présentés comme axiale et emplacements radiaux pour réduire les aubes de turbine en rotation corps.

9a-9d représentent divers types possibles d'entrée et de sortie de l'eau.

La figure 10 est une vue latérale schématique de l'élément de transmission de rotation de la charnière qui permet d'éliminer l'influence des vagues.

La figure 11 montre une transmission de force radiale rigide au moyen d'éléments de transmission avec des liaisons articulées et le générateur électrique qui est monté à l'intérieur du corps, l'élément de transmission est formé au moyen d'arbre de transmission rigide.

La figure 12 est une vue latérale d'un autre mode de réalisation, selon laquelle le corps de rotation autour de sa partie étroite forme un tronc de cône, en pente des surfaces latérales qui convergent vers la partie étroite et un évier en travers d'une partie étroite située autour de la pale de turbine, qui sont disposées à une position prédéterminée distance.

La figure 13 montre un corps de révolution avec la face d'extrémité représentée sur la figure 12.

La figure 14 représente schématiquement le corps de rotation selon la présente invention, ainsi que la concentration et le débit.

Sur les dessins, 1 représente un système de production d'électricité, principalement par l'utilisation de courants marins. Ce système comprend un corps rotatif 4 ayant un côté d'entrée avant 2 et un côté de sortie arrière 3 ainsi, et au moins un élément de transfert 6 reliant le côté d'entrée 2 d'un générateur 5. Le transfert élément 6 peut être formé comme un arbre flexible ou rigide.

Le corps 4 (4 ', 4' ', 4' '') de rotation comprend une partie conique 8 (8 ', 8' ', 8' ''), qui va de la section sensiblement cylindrique étroite 7 (7 ', 7' ' , 7 '' ') vers le côté d'entrée 2 et présente une forme conique et / ou l'ampoule. Diverses formes de corps de révolution 4 sur le côté d'entrée 2 et de sortie 3, respectivement, sont présentées plus en détail dans les figures 8a-8d et 9a à 9d. ampoule de forme et du tunnel, mais également l'emplacement axial et radial des pales, qui assurent la rotation du corps 4 en rotation (4 ', 4' ', 4' ''), choisi en fonction des facteurs définis par le débit moyen, la température moyenne et la teneur en sel dans l'eau, et ces facteurs calculés individuellement pour chaque position d'installation sélectionnée. Au voisinage du corps 4 (4 ', 4' ', 4' '') les flux sont concentrés en rotation sur son diamètre extérieur, après quoi ils retournent à leur forme originale. La hauteur des pales est calculée de telle sorte qu'ils représentent avec précision pour ce phénomène. Des formes convenables de la paroi extérieure du corps de rotation 4 sont représentés sur les figures 8a à 8d et 9a à 9d. Ces formes sont choisies de manière à maximiser le rendement, compte tenu de l'effet conjugué de la variation de la densité de l'eau, la teneur en sel dans l'eau et la vitesse d'écoulement.

Le corps 4 de rotation autour d'elle est pourvue d'une partie étroite 7 lames 10 qui sont disposées avec un espacement différent les unes des autres et qui servent à fournir une rotation du corps de rotation. L'extrémité avant libre du corps 4 est relié à l'élément de transmission de rotation 6, afin de transmettre le mouvement de rotation au générateur 5. Les pales 10 ont attaque réglable angles d'entrée à lame fixé de façon à obtenir la puissance de sortie maximale possible activer.

Dans un autre mode de réalisation, qui est représenté plus en détail sur les figures 12 et 13, une partie de corps étroit 7 comporte un tronc de cône corps 26 rotatif est supporté par l'intermédiaire d'ailettes ou aubes 10. Les côtés convergents 27, 28 du corps en regard de la section étroite 7, élément 29 formant ainsi sous la forme d'un tunnel, un spectaculaire des courants océaniques et les guider vers les lames 10 à travers les interstices 30 entre eux. Selon un mode de réalisation préféré, l'angle des pales 10 d'installation est d'environ 45 °. Dans ce cas, la puissance obtenue par la rotation du corps de rotation peut être augmentée d'environ 30%.

Pour l'orientation dans la mer du corps de rotation 4, ce dernier doit avoir un élément d'alimentation en liquide 11, tel qu'une pompe ou d'un compresseur, qui maintiennent le corps dans la position correcte dans la consommation d'énergie, ainsi que des moyens de réglage de l'angle des pales en fonction de l'intensité des courants marins. Afin d'améliorer encore l'efficacité du corps de rotation celui-ci peut être réglé dans le boîtier 12 ayant une vue de la buse, dont la forme peut correspondre à une forme de sablier et les parois qui divergent à partir de la partie conique centrale 13 du corps, dans lequel le corps de rotation est monté de manière rotative sur des paliers 14 qui sont fixé respectivement à l'entrée 15 et la sortie 16 dans le boîtier 12. selon un mode de réalisation préféré du boîtier 12 a une section transversale carrée avec une surface plus grande que dans le cas d'une section transversale circulaire. Par conséquent, un tel carter présente un débit maximum, ce qui fournit à son tour une vitesse de rotation maximale du corps 4 de rotation.

La paroi extérieure 17 du corps 4 de rotation (7) est situé sur la circonférence de l'aube au niveau de sa surface interne 18, destiné à éliminer le frottement d'un fluide tel que l'eau, qui est à l'intérieur du corps de rotation 4. Dans le même temps, la lame 18 joue un rôle de nervures qui augmentent la rigidité de la paroi externe 17 du corps de rotation 4. Grâce à cette structure, l'eau remplissant le volume interne du corps de rotation 4 participe au mouvement de rotation.

La figure 1 illustre le système 1 peut être réalisée conformément à la présente invention. Dans ce cas, le système comporte une ancre 20, qui se trouve au fond de la mer et à partir de laquelle se prolonge une chaîne d'ancrage 21 relié à l'élément flottant 22. L'élément 22 comporte une batterie 23 de stockage d'énergie à partir du corps de rotation 4 dont la rotation est transmise à partir du corps par élément de transmission 6 et le générateur 5. Etant donné que l'élément flottant 22 et le câble 24 est connecté, qui est conçu pour transporter l'énergie de la rive. Dans un autre mode de réalisation, l'énergie stockée dans l'accumulateur 23 est transférée aux récipients de divers types qui transportent l'énergie stockée à l'emplacement désiré de la consommation.

La figure 2 représente schématiquement un système 1 selon la présente invention, dans lequel le corps rotatif 4 est supporté dans un courant marin avec l'aide de l'élément d'ancrage 20, muni d'un châssis 25. Ce dernier permet de maintenir le corps de rotation 4 en une position prédéterminée dans le courant de la mer. l'élément de transmission est relié de façon pivotante au bâti 25 et qui est reliée au câble 24 de transmission de puissance sur le rivage.

10 et 11 montre un système 1 selon la présente invention, qui a une connexion différente entre le corps 4 et l'élément rotatif flottant 22. Charnière 10 montre l'élément de transmission de puissance, ce qui élimine l'effet des vagues. La figure 11 montre une liaison rigide radiale qui comprend une liaison articulée, et le générateur de courant électrique 5 est installé à l'intérieur du corps de rotation 4. Il y a également un câble pour la puissance générée par l'élément générateur 5 de transfert 6 qui, dans ce cas, est réalisé sous la forme d'un arbre rigide du transport.

Diverses conceptions décrites ici fournissent un système qui comporte un corps en rotation, la vitesse circonférentielle qui peut être augmentée radialement. Lorsque de grands volumes d'eau avec un faible débit peuvent être concentrés afin d'ajouter la force circonférentielle.

La figure 14 montre schématiquement la façon dont les flux sont concentrés au niveau du diamètre extérieur du corps de rotation 4, en particulier dans la zone de la partie étroite 7. Après la rotation du corps coule à nouveau ensemble et revenir à sa forme originale. Par conséquent, la taille des pales est calculée de façon à répondre avec précision à cet effet, pour obtenir une efficacité correspondant à 16 kW / m 2, ce qui est 4 fois plus par rapport aux solutions techniques de l' art antérieur.

REVENDICATIONS

1. Système (1) pour la production d'électricité est principalement due à l'utilisation de courants marins, qui comprend un corps (4) de rotation ayant un côté d'entrée avant (2) et un côté de sortie arrière (3), au moins un élément (6) Transmission reliant le côté d'admission (2) avec un générateur (5) et se prolongeant dans la direction du côté d'entrée de la partie étroite sensiblement cylindrique (7), au moins une partie (8, 9) se rétrécissant en forme de cône et / ou des ampoules, dans cette portion étroite est espacée l'une de l'autre au niveau des aubes de turbine d'un cercle (10) qui sont agencés pour fournir la rotation du corps de rotation, extrémité avant libre est fixée à l'élément de transmission (6) et sert à transmettre un mouvement de rotation au générateur (5) et la surface intérieure de la paroi extérieure (17) du corps de rotation présente des aubes (18) disposées sur la circonférence et conçue pour éliminer le frottement provoqué par la rotation de liquide à l'intérieur du corps (19).

2. Système selon la revendication 1, caractérisé en ce que le corps (4) présente un cône de rotation et / ou une section concave ou plane prolongeant dans une direction opposée à la face de sortie.

3. Système selon la revendication 1, dans lequel les angles d'entrée des pales (10) sont variables.

4. Système selon la revendication 1, caractérisé en ce que le corps (4) comprend un élément rotatif d'alimentation (11) de fluide adapté pour maintenir un corps de révolution dans la bonne position flottante tout en modifiant l'intensité des courants marins.

5. Système selon la revendication 1, caractérisé en ce que le corps (4) de rotation enveloppé (12) présentant une forme de buse, qui présente une forme sensiblement en sablier, dans lequel la paroi du boîtier divergent de la partie centrale conique (13) du boîtier (12) tandis que le corps (4) monté de manière rotative dans le carter pour la rotation.

6. Système selon la revendication 4, dans lequel le boîtier présente une section transversale carrée.

7. Système selon la revendication 1, caractérisé en ce que les lames (18) sont des nervures de raidissement à la fois la paroi extérieure (17).

8. Système selon la revendication 1, dans lequel ladite partie étroite (7) du corps (4) comprend un corps tronconique de rotation (26) supporté par des aubes de turbine (10) et se prolongeant autour de la partie étroite, les côtés convergents (27, 28) corps conique faisant face à la section étroite (7) pour former l'élément de tunnel (29) délimitée par une partie conique (8, 9) de rotation et la face avant du corps (27) est un corps tronconique (26) et se rétrécissant en direction des lames (10), de la marine excitant le débit et les diriger vers les aubes (10) à travers des espaces (30) entre elles.
