invention
Fédération de Russie Patent RU2046992

centrales hydroélectriques

centrales hydroélectriques

Nom de l'inventeur: Shkurihin Igor Borisovich
Le nom du titulaire du brevet: Shkurihin Igor Borisovich
Adresse de correspondance:
Date de début du brevet: 10.06.1994

Utilisation: pour produire de l'électricité grâce à l'utilisation de l'énergie cinétique des rivières et des cours d'eau. L'appareil selon l'invention comprend en outre une pompe 9, la lame de turbine hydraulique 4 sont réalisés sous forme de corps creux de révolution, dont les parois sont munies de fentes tangentielles, communiquant avec une pompe 9.

DESCRIPTION DE L'INVENTION

L'invention concerne l' énergie hydraulique et peut être utilisé pour produire de l' électricité en utilisant l'énergie cinétique des rivières et des ruisseaux.

Le plus proche de l'invention est une installation hydroélectrique comprenant une turbine à eau pales de rotor et l'arbre, relié cinématiquement à un générateur.

Les inconvénients d'une telle installation sont de faible puissance et de la complexité de l'installation.

Le but de l'invention augmente la capacité et de simplifier le fonctionnement de l'installation.

Ce but est atteint en ce que l'appareil comprend en outre une pompe, les lames sont formées comme turbine hydraulique, la paroi de corps creux qui sont pourvus de fentes tangentielles communiquant avec la pompe et le fait que l'installation est munie d'un dispositif destiné à commander l'alimentation en eau aux fentes tangentielles tournant.

centrales hydroélectriques

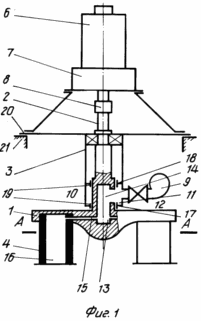

Fig. La figure 1 montre une centrale hydroélectrique; Figure 2 section A-A de la figure 1.

Installation hydroélectrique comprend un rotor de turbine à eau 1, l'axe 2 du rotor 1, le boîtier 3, la lame 4, réalisé sous la forme de corps creux de révolution, dont les parois sont munies de fentes tangentielles 5, un générateur 6, un multiplicateur 7 relié à l'arbre 2 du rotor 1, le corps 8, la pompe 9 relié par le conduit 10 à la chambre annulaire 11 formée dans le boîtier 3 et délimitée sur le côté intérieur de la surface extérieure de l'arbre 2, le dispositif 12 commande de l'alimentation d'eau dans l'espace tangentiel 5, le canal central 13 formé à une extrémité de l'arbre 2 et communiquant avec la chambre annulaire 11 à travers le la fenêtre 14 et à travers des canaux radiaux 15 du rotor 1 avec les cavités 16 des aubes 4, le joint 19 situé entre les parois d'extrémité 17 et 18 de la chambre annulaire 11 et la surface de l'arbre extérieur 2, les spores 20 du boîtier 3 monté sur le ponton 21, la retenue montage sur la surface de la rivière.

l'installation hydroélectrique fonctionne comme suit

L'eau de la pompe 10 à travers le conduit 9, la chambre annulaire 11, les fenêtres 14 et 15, les canaux 13 et pénètre dans la cavité creuse 16 des lames 4 et 5 à travers des fentes tangentielles ménagées dans leurs parois latérales, est éjecté sur la surface extérieure des pales.

À la suite de ce que l'on appelle l'effet Coanda, de jets à grande vitesse se déplaçant le long de la surface des lames, formant un anneau de tourbillonnement continu, dont l'interaction avec l'écoulement externe crée une force de portance de la pale, dont la valeur dépend de la vitesse des jets. Le mécanisme d'une force de levage dans ce cas est similaire à la création d'une force de levage autour du cylindre rotatif. Cependant, dans ce cas, la qualité du profil en C Y / C x (le rapport du coefficient de portance pour le coefficient de traînée) et atteint une valeur bien supérieure à 20 ° C à 6.

Lors de l'interaction avec le système d'écoulement extérieur vortex consommable formé lame annulaire (2), étant donné que la valeur du couple généré par le système lame dépend de la vitesse des jets émis par le maintien d'un nombre prédéterminé de tours du générateur est réalisée en étranglant l'écoulement du fluide provenant de la pompe 9, un dispositif de commande 12. Cela peut considérablement simplifié le système de contrôle et d'utiliser la même unité pour la vitesse d'écoulement incident différent, ce qui simplifie son fonctionnement. En raison du fait que la direction de circulation autour de la lame est retenue indépendamment de leur position et de la valeur servant à leur disposition un ordre plus élevé que la force de soulèvement agissant sur les profils d'aile conventionnels soulever, la capacité totale de l'installation est sensiblement augmentée.

REVENDICATIONS

1. Les installations hydroélectriques comportant une turbine hydraulique avec des pales de rotor et l'arbre relié cinématiquement au générateur, caractérisé en ce que l'appareil comprend en outre une pompe, dans lequel les aubes de la turbine hydraulique sont formées comme des corps creux de révolution, dont les parois sont munies de fentes tangentielles, communiquant avec la pompe.

2. Installation selon la revendication. 1, caractérisée en ce qu 'il est muni d'un dispositif destiné à commander l'alimentation en eau aux fentes tangentielles.

Version imprimable
Date de publication 24.03.2007gg
