invention
Fédération de Russie Patent RU2046994

CONVERSION D'ÉNERGIE MÉTHODE pitching ÉQUIPEMENT FLOTTANT

CONVERSION D'ÉNERGIE MÉTHODE pitching ÉQUIPEMENT FLOTTANT

Nom de l'inventeur: Arkady Riazanov Ksenofontovich
Le nom du titulaire du brevet: Arkady Riazanov Ksenofontovich
Adresse de correspondance:
Date de début du brevet: 25.12.1989

Utilisation: pour transformer l'énergie des vagues de vent dans l'étang. Les panneaux extérieurs de l'artisanat inventif réservoirs placés partiellement remplies d'un fluide et relié par une paire de turbines hydrauliques, conduites d'eau et dispositif capable d'écoulement du fluide de travail par des conduites de travail lors du laminage. Dans ce cas, la turbine est installée dans les conduites extrémité sur les côtés opposés. Turbines peuvent être placés au sommet des conduits et flux de fluide avant la turbine disperse à l'aide conduit se rétrécissant passage d'écoulement de régulation rabat.

DESCRIPTION DE L'INVENTION

L'invention concerne une puissance hydroélectrique, et en particulier aux convertisseurs de puissance des ondes d'énergie éolienne.

Connu énergie inertielle cuve du convertisseur tangage. La partie sous-marine du bateau par cette méthode est placé librement suspendu masse oscillante, qui, par rapport au corps à bascule le bateau oscille. Ces oscillations par l'intermédiaire de roues dentées sont convertis en un mouvement de rotation de l'hélice.

Les inconvénients de cette méthode sont l'efficacité de conversion de faible énergie besoin de tangage et de placer à bord d'un navire objet charge inertielle massive, qui dans les mers fortes est un grand danger pour le navire et l'équipage flottant.

Le plus proche de la méthode proposée pour la conversion d'énergie tangue un outil flottant en utilisant l'énergie du mouvement fluide, alternativement irisé lors du laminage à travers une turbine hydraulique installée dans des paires de conduits reliant les compartiments opposés réservoirs d'aile (brevet US N 4207739).

Selon ce procédé le réservoir de fluide de travail situé dans le titulaire de la plate-forme flottante ou un navire. Dans ce cas, fixer les compartiments de fret brisés, des cabines et des bureaux. En outre, gidroturboagregaty placé au milieu entre le réservoir d'huile hydraulique, ce qui réduit considérablement la possibilité d'obtenir une puissance plus élevée turbine hydraulique.

Le but de l'invention, une augmentation de la conversion d'énergie électrique tangage.

Ce but est atteint par le fait que dans le processus de conversion d'énergie de tangage fonds flottant à travers l'utilisation de l'énergie liquide de mouvement, en alternance irisé lors du roulage à travers une turbine hydraulique installée par paires de conduits reliant les compartiments opposés à bord des réservoirs, des réservoirs avec un fluide de travail est placé en dehors du bourrelet sur la face extérieure de la coque, et turbines hydrauliques installées dans les conduites d'eau à l'extrémité opposée de la bande. En outre, la turbine hydraulique est installée dans la partie supérieure de son extrémité dans le conduit et le courant liquide en amont de la turbine au moyen d'un rétrécissement partiel de l'écoulement dispersé volet de régulation.

De cette façon, le convertisseur d'énergie de l'énergie de tangage conversion de puissance tangage est augmentée d'environ 3-4 fois. Le navire est resté le volume de cale intact, des compartiments et des cabines de mise en page pas cassées. Le navire conserve la capacité de mener à bien ses ppednaznachenie.

Schéma de principe de l'installation de conversion d'énergie de tangage fonds flottants pour le procédé proposé est représenté sur les figures 1 et 2.

CONVERSION D'ÉNERGIE MÉTHODE pitching ÉQUIPEMENT FLOTTANT CONVERSION D'ÉNERGIE MÉTHODE pitching ÉQUIPEMENT FLOTTANT

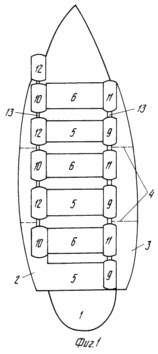

L'appareil est monté sur un navire ou une plate-forme spéciale dans le besoin d'une centrale électrique autonome. Le corps principal du récipient avec les côtés extérieurs du réservoir 1 sont installés le long des côtés droit et gauche 2 et 3, dont chacun est séparé de la paroi voisine 4. Les réservoirs latéraux gauche creux relié au réservoir juste en face par l'intermédiaire de deux conduits transversaux: paires et impaires 5 6. Après les impairs conduits 5 sur le côté droit sont installés générateur hydroélectrique 9, 11, et même à la fin du conduit 6 turbo-générateurs 10, 12 sont installés sur le côté gauche. Tout générateur hydroélectrique d'un côté sont reliés les uns avec les autres arbres 13. Les composés ou raccords semi-rigides Kordan. Si l'arbre de liaison est difficile, le circuit de connexion en parallèle des générateurs électriques synchronisés peuvent être utilisés dans un système d'énergie bien établies.

Chaque gidroburbogeneratorom 9 ou 10 pendant le mouvement de l'eau dans les conduits transversaux installés un volet de clapet anti-7 (2), et en face de chacun d'eux vanne de régulation 8, dont la position est commandée en utilisant des déchets de technologie simple système de contrôle automatique.

ENERGY CONVERTER pitching fonctionne comme suit

En présence de l'inclinaison du bateau dans l'eau rugueuse sur le côté tribord ou l'autre du fluide de travail réservoir 2 rempli est versé sur les conduits transversaux 5 en 3 réservoir tribord. Le rétrécissement de la vanne de régulation 8, sa vitesse augmente, en même temps, augmente l'énergie cinétique de l'écoulement d'eau. Le déplacement de l'eau du conduit et fait pivoter les pales des rotors à aubes de turbine hydraulique couplé avec leurs générateurs 11. L'énergie électrique générée par l'intermédiaire bien connu dans l'électrotechnique dispositif de stabilisation (non représentée) est fournie à la cuve à hélice à entraînement électrique.

Lorsque les talons du navire à la masse d'eau port, un point sur le côté tribord du réservoir tournant, le réservoir est retourné vers la gauche, impulseurs générateur hydroélectrique 10 rotatif et couplés avec leurs générateurs 12. Turbines côté tribord à cette période de roue libre.

Rabats clapets 7 courant inverse d'eau fermé et se précipitèrent pour inverser l'écoulement de l'eau n'a pas d'effet sur les pales du générateur hydroélectrique 9 tribord.

Le navire de mer se déplaçant en même temps impliqué dans le roulis et le tangage. La surface de la plate-forme occupe une position arbitraire dans l'espace, de sorte que la charge sur l'arc de turbine hydraulique et à l'arrière sera différent. Relier ensemble le long d'un côté commun d'un groupe turboalternateur d'arbre est plus préférable étant donné qu'une telle connexion permet la différence des effets hydrodynamiques moyennes des courants d'eau.

En l'absence de tangage que les mers et les océans est extrêmement rare, il est prévu un moteur de sauvegarde traditionnelle offre une mobilité fiable et maniabilité.

Calcul du tangage convertisseur de puissance a été faite pour le déplacement d'un navire de 3000 tonnes, une longueur de 105 m, une largeur de 18 m sur les côtés, large à bord réservoirs contours convertisseur 24 m, hauteur du cordon 7,5 m, la vitesse de 13,5 noeuds (25,5 km / h) . Puissance moteur principal PR 2200 kW.

Les dimensions d'une seule chaîne de réservoirs embarqués 3 x 2 x 70 m. La quantité d'eau versée dans le réservoir d'un côté de 525 m 3. La demi-vie de 5 à tangage. Moyenne angle de roulis calculé 15 °.

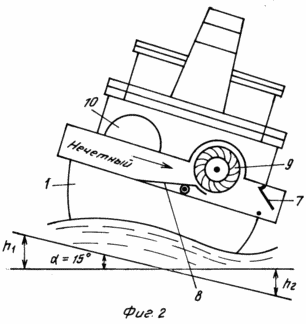

La figure 2 représente schématiquement une liste du récipient selon un angle de 15. Le circuit est réalisé sur une échelle de 1: 200. les niveaux d'eau en excès dans les réservoirs du côté du port en ce qui concerne le réservoir droit est de 6 m, et le niveau de l'excédent par rapport aux aubes de la turbine hydraulique turbine 5,3 m d'eau. Sur la base de dépasser 5,3 m vitesse de l'eau sélectionnée dans les conduits transversaux 3.5m / s.

Lorsque la section conduit (unité de turbine simple) m 2,5h5 sa capacité est de 43.75 m 3 / s, et la capacité de même trois (trois ou impaires) conduits pour le navire sélectionné est 131,25 m 3 / s. Compte tenu de la résistance locale vidange de la gauche (ou à droite) réservoirs se produiront en 4,5 secondes, ce qui assurera l'intégralité de l'utilisation de l'énergie de l'eau.

Puissance générateur hydroélectrique, déterminée conformément à l'expression connue pour le tangage du convertisseur est 4662 kW à un angle d'inclinaison de 15. capacité de conception de la centrale (2200 kW) fourni par le rouleau d'entraînement à un angle d'inclinaison de 5,5.

la masse du générateur hydroélectrique Après-run single-breasted rotation est déterminée sur la base du poids du rotor du générateur de 3,2 m, la masse de turbine hydraulique turbine 5 m et la vitesse de rotation turbine hydraulique 300 tr / min. Il étendra le temps la dynamique de l'écoulement de l'eau de l'action à 0,2.

Ainsi, le tangage convertisseur d'énergie selon la méthode proposée permettra d'importantes économies de ressources énergétiques. Les économies réalisées en ce que dans la méthode pour plus de 90% du travail est exclu du navire régulier du moteur principal. Réduction de la consommation de combustibles chimiques permettra d'améliorer la situation environnementale dans les mers et les océans. En outre, le convertisseur pitching énergie monté sur la dérive ou plates-formes offshore ancrées Energo complexes, va résoudre le problème de l'approvisionnement énergétique.

REVENDICATIONS

1. ÉNERGIE navires CONVERSION MÉTHODE pitching de voile à travers l'utilisation de l'énergie liquide de mouvement, alternativement irisé lors du laminage à travers une turbine hydraulique installée dans des paires de conduits reliant les compartiments opposés réservoirs d'aile, caractérisé en ce que, dans le but d'augmenter la capacité, le réservoir est placé sur les panneaux extérieurs, et hydrauliques turbines installées dans les conduites d'eau à l'extrémité opposée des panneaux.

2. Procédé selon la revendication. 1, caractérisée en ce que la turbine hydraulique est installée dans la partie supérieure des conduits, et le courant liquide en amont de la turbine au moyen d'un rétrécissement partiel de l'écoulement dispersé volet de régulation.
