invention
Fédération de Russie Patent RU2076949

PROCÉDÉ DE PRODUCTION D'ÉNERGIE MÉCANIQUE ÉCOLOGIQUE DE ROTATION ET DISPOSITIF DE B.F.KOCHETKOVA

PROCÉDÉ DE PRODUCTION D'ÉNERGIE MÉCANIQUE ÉCOLOGIQUE DE ROTATION ET DISPOSITIF DE B.F.KOCHETKOVA

Nom de l'inventeur: Kochetkov Boris Fedorovich
Le nom du titulaire du brevet: Kochetkov Boris Fedorovich
Adresse de correspondance:
Date de début du brevet: 19.05.1994

Utilisation: l'invention est destiné à produire de l'énergie mécanique de rotation en raison de l'utilisation intégrée de la différence de température de l'eau de mer à ses différents niveaux, l'interaction gravitationnelle et les forces hydrostatiques. RÉSUMÉ: uniformément circonférentiellement monté librement immergés en rotation dans l'eau de mer de rotor un ensemble associé à des biens 2 et flotteurs éléments sensibles 3 thermiques (TE) 4 effectuant le mouvement de la cargaison et flottent dans des directions radiales mutuellement opposées avec la température de l'eau de mer ambiante, ce qui assure la création d'un rotor avec des côtés latéraux opposés de chauffage et de refroidissement des zones, dont le premier est un rotor entourant la couche supérieure de l'eau est formée comme la deuxième chambre 5 qui est reliée par une pompe 7 à la partie supérieure de la canalisation 6, abaissée vers les couches profondes de l'eau de mer froide. Le rotor est mis en rotation par des couples F, les produits fabriqués et flotte à différentes distances R 1 et R 2 son différents strontium de l'axe 0, en fonction du chauffage et le refroidissement des piles à combustible.

DESCRIPTION DE L'INVENTION

L'invention concerne des procédés respectueux de l' environnement pour produire de l' énergie mécanique de rotation à l'utilisation intégrée de la différence de température de l' eau de mer à ses différents niveaux, l'interaction gravitationnelle et les forces hydrostatiques sans dépenser des ressources en combustibles et de l' énergie et des dispositifs pour la mise en œuvre de cette méthode. L'invention peut être appliquée en tant que source fixe d'énergie de rotation mécanique pour la convertir en énergie électrique.

manière d'utiliser les forces gravitationnelles pour créer un mouvement rotatif connu dans lequel l'abaissement contrôlé de la charge produite associée à la roue à aubes au moyen d'un accouplement flexible. Cette méthode est réalisée, en particulier dans les montres mécaniques avec entraînement d'haltérophilie (voir. Dictionnaire Brief technique, documentation technique et théorique État Publishing House, Moscou, 1955, s.1052-1053).

moyen pour convertir l'énergie gravitationnelle et thermique en énergie mécanique de rotation, comprenant les étapes qui produit une modification du centre de gravité des éléments sensibles à la chaleur placés uniformément sur la circonférence du rotor alternent leur mouvement à travers les zones de chauffage et de refroidissement, en tant que cargaison corps massifs solides connus utilisés relié cinématiquement avec des disques, le rotor est complètement immergé dans l'eau dans laquelle les sels inférieurs et supérieurs ont une température différente et sont des zones de chauffage et de refroidissement, le chauffage et le refroidissement des actionneurs portés par la prise d'eau de l'intérieur d'eux en passant de manière circonférentielle à travers ces zones (SU, le certificat d'auteur d'invention 1307084 , cl. F 03 G 7/06, 1987).

Dispositif pour la mise en œuvre de cette méthode de conversion d'énergie comprend une base sur laquelle le rotor est conçu comme une des roues submergées, dont le bord uniformément circonférentiellement chambres a associée à des charges de chaleur des éléments sensibles, des chambres pourvues de clapets d'admission et la libération de fluide à partir des zones de chauffage et de refroidissement tandis que les éléments sensibles à la chaleur sont sous la forme d'un disque relié à des charges entre eux de façon mobile dans la direction radiale et située sur la trajectoire des caméras comporte des mécanismes des soupapes d'admission et d'échappement montées par paires dans des zones de chauffage, de contrôle et de refroidissement des deux côtés d'une étendant verticalement à travers l'axe du rotor.

Connu et un procédé de transformation complexe énergie gravitationnelle, hydrostatiques et thermique en énergie mécanique de rotation, comprenant les étapes qui produisent le mouvement radial des éléments sensibles à la chaleur, ce qui crée un couple et installé à la même distance les uns des autres dans le sens de rotation, avec les immergeant dans un liquide et à la suite déplacer alternativement par zones de chauffage et de refroidissement, comme teplochuvstvitelonyh éléments utilisés actionneurs qui sont associés à des poids et des flotteurs, avec la possibilité de les déplacer dans des directions radiales mutuellement opposées et les directions par rapport à la ligne verticale passant par l'axe du rotor en vigueur, qui, conjointement avec les éléments, les poids et les flotteurs thermosensibles complètement immergé dans l'eau dans laquelle les couches supérieure et inférieure ont une température de chauffage différents et sont des zones de chauffage et de refroidissement, avec un espace orienté verticalement au niveau des parties de rotor extérieures sont isolées par des cloisons fixées à l'environnement et est laissé dans ces cloisons ouvertures disponibles dans supérieure et inférieure pièces avec la possibilité de libre circulation à travers lors de la rotation du rotor d'éléments thermosensibles, des marchandises et le flotteur, et avec eux, et de l'eau dans la direction verticale (US, brevet 2,513,692, Cl. F 03 G 7/06, 1950).

Il est connu et un appareil de transformation complexe énergie gravitationnelle, hydrostatiques et thermique en énergie mécanique de rotation, comprenant un chauffage et une zone de refroidissement comprenant un milieu liquide monté sur la base du rotor sur lequel uniformément dans un des éléments sensibles à la chaleur fermés sont disposés courbe, qui sont conçus comme des actionneurs associés à les poids et les flotteurs avec la possibilité de les déplacer dans des directions radiales mutuellement opposées et les directions par rapport à la ligne verticale passant par l'axe du rotor, un rotor à entraînement, les poids et les flotteurs immergés dans l'eau, dans lequel les couches supérieure et inférieure ont une température différente et sont des zones de chauffage et de refroidissement, le long des deux côtés latéraux extérieurs du rotor monté fixe chicanes dirigées verticalement sous la forme de tubes avec des ouvertures ouvertes dans les parties supérieure et inférieure, avec possibilité de libre passage à travers eux les fils ensemble avec des marchandises, des flotteurs et leur environnement, et situées dans les conduites d'eau lors de la rotation du rotor, la partie supérieure et inférieure ouvertures pour les tuyaux sont respectivement dans les zones de chauffage et de refroidissement.

Les inconvénients de ce complexe procédé transforment l'énergie gravitationnelle, hydrostatiques et thermique et du dispositif correspondant est la complexité de leur réalisation quand il est utilisé comme une source d'eau de mer d'énergie de différence de température à différentes profondeurs, des tailles plus grandes sont utilisées dans le rotor et les autres éléments mobiles, qui peut être inférieur à 100 -150 m, et le travail lié et le coût élevé de leur création, une résistance hydraulique importante à la rotation du rotor par sa grande taille et de la complexité et de l'exploitation et de la maintenance dans le cadre de l'emplacement d'une grande partie du rotor dans des profondeurs d'eau avec une pression de 10-15 et plus fois la pression atmosphérique.

La présente invention selon le procédé et sa mise en œuvre assure la réalisation du résultat technique est d'obtenir à faible coût de l'énergie mécanique de rotation respectueux de l'environnement, ce qui simplifie le processus d'obtention de l'énergie et le dispositif correspondant, ce qui réduit la taille et le matériel, mais aussi des coûts et des frais d'exploitation réduits pour les réparations. Si vous utilisez une source inépuisable d'énergie thermique de l'eau de mer est prévue une énergie mécanique en mode de mouvement quasi perpétuel, à savoir, sans dépenser de carburant et les ressources énergétiques et matérielles. L'énergie mécanique de rotation résultant peut être transformé de façon connue à l'électricité. L'utilisation de l'invention peut aider à améliorer le complexe de carburant et de l'énergie, dont l'expansion dans les pays industrialisés a passé jusqu'à 30% de tous les investissements et qui emploie 20% de tous les travailleurs (voir. Polytechnical Dictionary, éd. Soviétique Encyclopédie, Moscou, 1980, p. 532 ).

Ledit résultat technique le procédé est réalisé en ce qu'on utilise immergé dans un rotor pouvant tourner librement, qui est fixé uniformément sur la circonférence associée à des biens et / ou des flotteurs durs contenant des composants sensibles à la chaleur qui, lors de leur recherche à partir du rotor sur des côtés opposés dans les zones de chauffage, et le refroidissement des masses ainsi déplacés respectivement chauffées ou refroidies et flotte dans des directions radiales mutuellement opposées, créant ainsi dans le rotor asymétrique autour de la position de l'axe, ainsi mettre en rotation sous l'action de la pesanteur et des forces hydrostatiques et de permettre alternativement le passage d'éléments sensibles à la chaleur à travers les zones le chauffage et le refroidissement, et les éléments sensibles à la chaleur refroidie par de l'eau de mer à basse température, qui, par l'intermédiaire d'un pipeline à l'aide d'une pompe alimentée dans la zone de refroidissement des couches sous-jacentes et les éléments de chauffage produit dans ladite zone de chauffage d'une eau chaude de la mer à partir de ses couches superficielles.

Dispositif pour obtenir de l'énergie mécanique propre de rotation comprend un refroidissement placé dans la zone d'eau et le chauffage sur une base, dans un rotor immergé librement rotatif qui est monté de façon uniforme sur la circonférence unités contenant des éléments sensibles à la chaleur et liée poids et / ou avec les flotteurs mobile dans mutuellement opposés pour des marchandises et flotter radialement par l'élément sensible à la chaleur du chauffage de la température pendant le passage des zones de chauffage et de refroidissement, la zone de refroidissement est conçue comme une structure fixe le long d'un côté du rotor protégé du côté de l'environnement de la chambre à fluide avec des ouvertures dans les parties supérieure et inférieure de le libre passage des éléments sensibles à la chaleur, des marchandises et flotter lorsque le rotor tourne, au moyen duquel la canalisation à l'aide d'une pompe et est relié avec les couches profondes de l'eau de mer à basse température, et la zone de chauffage autour de l'autre côté de la couche de surface du rotor de l'eau de mer à une température plus élevée.

des éléments d'entraînement sensibles à la chaleur sont réalisés sous forme de plaques dont chacune est radialement fixée à une extrémité à la jante du rotor, tandis que l'autre extrémité libre est perpendiculaire au plan de la plaque est fixée à la tige de support, dont les extrémités sont orientées selon l'axe du rotor sur les côtés opposés des plaques à chaque extrémité de la tige est fixée ou d'une cargaison ou flotter, tandis que les plaques sensibles à la chaleur sont disposées dans un plan perpendiculaire à l'axe du rotor, et toutes les charges et les flotteurs sont placés sur les tiges, respectivement, ou seulement par la partie active ou passive des plaques.

Les parois du conduit sont constituées d'un matériau ayant une faible conductivité thermique et / ou un revêtement d'isolation thermique.

Conduit communique librement à sa partie inférieure avec l'eau de mer de couche profonde entourant, et sa partie supérieure par une pompe associée à la chambre pour lui fournir l'eau à basse température de la canalisation et, lors de l'utilisation de la capacité de récupération de l'eau conduit à partir de l'intérieur de ses couches les deux vaisseaux communicants par rapport à l'eau environnante.

La chambre de rotor à travers le conduit et les éléments de support sont reliés à une base sous la forme associée au ponton ou des ancrages équipés de supports sur la plate-forme.

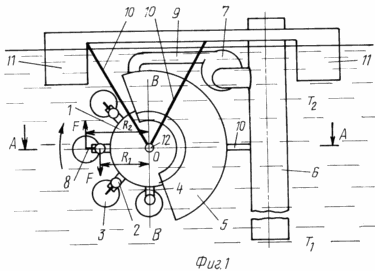

Fig. La figure 1 illustre un procédé de production d'énergie mécanique de rotation écologiquement propre et la vue générale du dispositif pour sa mise en œuvre; Fig. La figure 2 représente une coupe axiale A-A du rotor 1 et le plan de coupe horizontal de la caméra.

La disponibilité de l'énergie mécanique de rotation propre due à la conversion de l'énergie thermique de l'eau de la mer en raison de la différence de température naturelle entre sa surface et les couches profondes. Océan et les mers sont des sources inépuisables d'énergie. La température annuelle moyenne des eaux de surface de l'océan est de 17,5 ° C, et à l'équateur à 28 o C. Les variations saisonnières de la température sont observés à une profondeur de 100-150 m, et dans les couches inférieures est constante et est d' environ 1,5 o C. Ainsi, la moyenne différence température de chauffage des océans d'eau entre la surface et les couches profondes de 16,0 o C et un maximum de 26,5 ° C (voir. le dictionnaire encyclopédique soviétique, M. encyclopédie soviétique, 1987, pp. 920-921). Cette différence de température des différentes couches permet l'utilisation de l'énergie thermique de l'eau de mer dans les convertisseurs d'énergie mécanique en utilisant la rotation et l'interaction gravitationnelle forces de poussée hydrostatique.

Procédé pour produire de l'énergie mécanique de rotation propre est que l'utilisation immergée dans l'eau de mer à pouvoir tourner librement autour de l'axe 0 du rotor 1, dont le bord uniformément sur la circonférence monté associés aux marchandises 2 et / ou les flotteurs 3 disques contenant des éléments sensibles à la chaleur 4. l'un des côtés latéraux du rotor avec des marchandises 2, flotteurs 3 et les éléments sensibles à la chaleur 4 sont disposés dans la zone de refroidissement, qui est créé au moyen de couvrir cette partie de la chambre de rotor 5, en haut et en bas de laquelle il y a des ouvertures pour le libre passage de ces produits, des flotteurs et des éléments sensibles à la chaleur lorsque le rotor tourne. De l'autre côté du rotor est placé dans une zone de chauffage qui entoure le rotor est une couche superficielle de l'eau de mer. Dans la chambre 5 par un conduit 6 et 7 en utilisant une pompe est alimentée à partir de l'eau froide dans les couches profondes du réservoir. 7 La pompe se déplace l'eau de la conduite 6 à la chambre 5 dans une direction proche de l'horizontale, mais la montée de l'eau courante à partir de ses couches profondes se produit en raison de la pression hydrostatique, le pipeline communique navires par rapport à l'eau environnante. Ceci réduit au minimum la consommation d'énergie pour la montée de l'eau froide provenant des couches profondes de la chambre de rotor. Utilisation de l'eau avec des températures différentes dans le chauffage et les zones de refroidissement, modifier les dimensions radiales ou la forme d'éléments sensibles à la chaleur dans leur arrangement sur les côtés opposés par rapport à la ligne verticale passant par l'axe 0 du rotor et des poids et des flotteurs se déplacent dans des directions radiales mutuellement opposées. En même temps , en raison de l'effet sur les poids et les flotteurs, respectivement, la gravité et la flottabilité des forces F dans des directions différentes et à l' épaule R 1 ou R 2 de ces forces autour de l'axe 0 et passant par la verticale B-B, le rotor est retiré de la position d'équilibre et de l' amener à tourner sous l'influence de ces forces F. Lorsque le rotor fournissent en alternance le passage séquentiel d'éléments sensibles à la chaleur des zones de chauffage et de refroidissement avec un changement correspondant de leur dilatation thermique et des charges et les mouvements des flotteurs dans des directions mutuellement opposées radiales, de sorte que la rotation du rotor est maintenue constante. Dans le cadre des possibilités inépuisables de transfert de chaleur entre la surface et les couches profondes de l'eau de mer est décrit un procédé de production de l'énergie mécanique de rotation sera effectuée en mode de mouvement quasi perpétuel, à savoir, fournit de l'énergie mécanique sans dépenser des ressources énergétiques et matérielles et sans impact environnemental négatif sur l'environnement.

Ledit procédé de production d'énergie mécanique de rotation peut être réalisée dans un appareil qui est généralement un exemple de réalisation représenté sur les figures 1 et 2.

PROCÉDÉ DE PRODUCTION D'ÉNERGIE MÉCANIQUE ÉCOLOGIQUE DE ROTATION ET DISPOSITIF DE B.F.KOCHETKOVA

Dispositif pour obtenir une énergie propre comprend une rotation mécanique complètement immergé dans la partie supérieure du rotor 1 l'eau de mer monté libre en rotation autour d'un rotor jante axe 0. monté circonférentiellement uniformément associé à des marchandises 2 et / ou 3 flotteurs durs qui contiennent des éléments sensibles à la chaleur sous la forme de, par exemple, termobimetallicheskih plaques 4, dont chacun est fixé radialement à une extrémité à la jante du rotor, tandis que l'autre extrémité libre qui est fixé perpendiculairement au plan de plaque de la tige de support 8, dont les extrémités sont dirigées le long de l'axe du rotor 0-0 sur les côtés opposés de la plaque. Chaque extrémité de la tige 8 est fixée ou charge, ou flotteur 3, en les plaçant tous sur un côté du plan du rotor, respectivement perpendiculairement à son axe. Avec les mêmes plaques sensibles plan aligné plan de chaleur. L'un des côtés de la circonférence du rotor est clôturée de l'environnement au moyen de parois incurvées le long du bord du rotor, en formant une chambre d'écoulement 5 dans les parties supérieure et inférieure qui sont faites des ouvertures pour le libre passage d'éléments sensibles à la chaleur 4 et deux flotteurs de marchandises lorsque le rotor 3 tourne. La partie supérieure de la chambre 5 au moyen de la pompe 9 et conduite 7 reliée à un conduit 6 qui communique librement à sa partie inférieure avec des couches d'eau de mer froides et profondes, et la partie supérieure de celui-ci est situé au-dessus du niveau de l'eau de mer, et ne communique pas avec elle. Le composé 9 avec la chambre de buse 5 est agencé pour alimenter l'eau dans sa cavité dans une direction à l'exclusion d'une chambre d'aspiration entourant la chambre de l'eau chaude de la surface du sol. Dans le cas particulier représenté sur la figure 1, ceci est réalisé par la direction du jet d'eau provenant de la buse dans la chambre 9 de la cavité 5 vers le bas le long du rayon du rotor. Les parois du conduit 6 est constitué d'un matériau à faible conductivité thermique et / ou le couvercle sont isolés thermiquement. L'ensemble du dispositif est généralement composé d'un rotor 1, un appareil photo 5, ligne 6, la pompe, et d'autres parties associées sont reliées par des éléments 10 portant (poutres, barres, fils, etc ..) avec une base en forme de pontons 11, qui est maintenu en place par des ancres, ou installé par l'intermédiaire de paliers (non représentés) sur la plate-forme. L'arbre du rotor 12 peut être relié à un générateur électrique. Dispositif de refroidissement de la zone est réduite dans la zone de chambre de la cavité 5 et le chauffage entourant la couche de surface de rotor d'eau de mer.

Dispositif pour obtenir de l' énergie mécanique de rotation propre est la suivante.

Comme condition initiale est supposé que le rotor 1 est situé dans la couche superficielle de l' eau de mer à la même température T 2 supérieure à T 1, la température de l' eau dans les couches profondes de celui - ci, où est placée l'extrémité inférieure du tube 6. Pour démarrer le fonctionnement du dispositif est actionné par une source d'énergie externe la pompe 7, l'eau de cale du haut de la canalisation. L'eau se déplace avec le tuyau horizontal 9, de sorte que le coût de l'énergie de son mouvement sera minime. Le pipeline a ouvert dans sa partie inférieure, et verhnyayaego partie est au-dessus du niveau de l'eau, de sorte qu'il communique les navires dans les eaux environnantes. On sait que dans les vases communicants niveaux de fluide sont fixés à la même hauteur, sans apport d'énergie provenant de sources externes (voir. Dictionnaire encyclopédique physique, M. Encyclopédie soviétique, 1984, p. 699). A cet égard, lorsque la pompe 7 dans le tube par la pression hydrostatique de l'eau environnante il y a un écoulement ascendant de l'eau à basse température, à partir de ses couches sous-jacentes. Après l'achèvement de ce conduit d'eau froide avec une pompe, on introduit dans la chambre 5 et de se déplacer dans sa cavité vers le bas, comme ayant une densité supérieure par rapport à l'eau chaude de la chambre entourant de sa couche superficielle. Lorsque ce éléments sensibles à la chaleur sous forme de plaques 4 disposés sur la jante de rotor 1 sur des côtés opposés de la verticale B-B sera dans l'eau avec différentes températures T 1 et T 2 dans la chambre à l'extérieur de la chambre. Cela se traduira, dans ce cas (figure 2) pour le cintrage de plaques situées à l'intérieur de la chambre et à l'extérieur de la chambre dans des directions opposées à partir des charges mobiles respectifs 2 et 3 flotteurs radialement. 2 charges à l' intérieur de la chambre sont espacées de l'axe 0 du rotor à une distance supérieure à R 2 par rapport à une distance R 1 entre l'axe de la cuve 3. En dehors de l'eau chaude dans la couche de surface (1 et 2 à gauche de l'axe vertical 0 et B B) en raison de flexion des plaques sensibles à la chaleur dans les flotteurs opposés de direction sera à une plus grande distance de l'axe R 2 0 et charges - à une distance inférieure R 1. Ces distances , R 2 et R 1 sont les forces F épaules action pour les marchandises et les flotteurs de créer des couples R F 2 et R F 1 0 par rapport à l'axe du rotor. Pour simplifier l'analyse, on suppose que les forces de gravité F et les forces de flottabilité F, agissant respectivement sur les flotteurs et les poids sont égaux en grandeur. En même temps, ces forces sont dirigées de façon opposée. Une paire de produits situés horizontalement sur les côtés opposés de l'axe 0, totalisera couple FR 1 R 2 F, dans le sens horaire dirigé. De même, une paire de flotteurs va créer le même total de couple FR 1 R 2 F dans la même direction. Flotteurs et d'autres charges sont exercées sur le rotor d'une manière similaire. Sous l'influence de la sortie des couples de la position du rotor d'équilibre et est entraîné en rotation, et un mouvement de rotation est maintenue constante en raison de la différence de température de l'eau dans l'enceinte 5 et au-delà. Ceci prend en compte le fait que le changement de plaques d'termobimetallicheskih de température 4 dans l'eau est rapide, de sorte que les coefficients de pondération et des flotteurs situés sur les côtés opposés de la verticale B-B, lorsque le rotor tourne de façon continue maintiendra sa position de non-équilibre. Une cohérence temporelle de changement de courbure des plaques et le passage de la rotation du rotor vertical B-B, la caméra peut être déplacée de manière circonférentielle d'un certain angle dans une direction opposée à la rotation du rotor qui est représenté sur la figure 1. Avec le début de la rotation du rotor actionne la pompe 7, le dispositif cesse de consommer de l'énergie de l'extérieur et est lui-même une source d'énergie mécanique de rotation. Mise en place de plaques sensibles à la chaleur dans un plan perpendiculaire à l'axe du rotor 0-0, totalement ou éliminer en grande partie les contraintes de flexion sur les plaques sous l'influence des forces supérieures à F à l'endroit des plaques sur ou près horizontalement lorsque ces forces créent la plus grande valeur pour les couples qui elle augmente la capacité du dispositif de chargement. Avec le début de fonctionnement de l'unité de rotor est en mode de mouvement quasi perpétuel, parce qu'il ne consomme pas de ressources énergétiques, produit constamment de l'énergie mécanique propre de rotation due à l'énergie inépuisable des océans.

REVENDICATIONS

1. Un procédé pour produire de l'énergie mécanique de rotation propre, comprenant les étapes qui conviennent montés dans un rotor pouvant tourner librement placés de manière uniforme à condition que les éléments circonférentiellement sensibles à la chaleur qui, lors de leur trouvant sur des côtés opposés de l'axe du rotor est respectivement chauffé ou refroidi, ce qui modifie leur la forme et la pose du rotor asymétrique autour de la position de l'axe, ainsi entraîner la rotation du rotor et de permettre alternativement le passage d'éléments sensibles à la chaleur par le biais du chauffage et des zones de refroidissement, caractérisé en ce qu 'à complètement immergé dans l'eau de rotor qui possède zones de chauffage et de refroidissement sont situées sur des côtés différents de de passer à travers l'axe de la montée verticale de l'eau froide de l'intérieur de ses couches est réalisée en ouvert vers le bas et le haut de la canalisation, les deux rapports sur le récipient d'eau entourant, assurant ainsi le mouvement de l'eau par pompage dans la partie supérieure de la canalisation dans la zone de refroidissement dans la direction horizontale une dépense minimum d'énergie et, partant, de créer au sein de la zone de refroidissement d'un déplacement continu écoulement de haut en bas de l'eau froide, ainsi qu'une zone de chauffage à l'eau chaude de l'environnement, qui abrite l'autre partie du rotor, ainsi fournir collectivement rotor par échange de chaleur entre les zones chauffage et de refroidissement en utilisant des charges gravitationnelles agissant sur l'éjecteur et flotteurs forces hydrostatiques.

2. Dispositif pour produire de l'énergie mécanique de rotation propre, comprenant zones de chauffage et de refroidissement, monté dans un rotor à rotation libre dans lequel les éléments sensibles à la chaleur sont disposés uniformément le long de la circonférence, associée aux flotteurs avec possibilité de déplacement dans des directions radiales lors du changement de la température de chauffage par rapport à passage des éléments sensibles à la chaleur des zones de chauffage et de refroidissement lors de la rotation du rotor, caractérisé en ce que le rotor est entièrement immergé dans l'eau, zones de chauffage et de refroidissement sont situées sur des côtés opposés de la ligne verticale passant par l'axe du rotor, dans lequel la zone de chauffage entoure l'eau du rotor, et une zone de refroidissement, isolé au moyen de cloisons de l'eau chaude environnante, rapportés par la conduite dirigée horizontalement et une pompe avec la partie supérieure réduit dans les couches d'eau froide plus bas en haut ouvert et bas et construits comme une communication avec les éléments sensibles à la chaleur des conduites d'eau environnants sont en outre relié à des charges assurant des flotteurs de mouvement simultanés et des marchandises dans des directions radiales opposées par rapport à l'axe du rotor lorsque la température change à cause de passage de remplacement de ces éléments de chauffage et des zones de refroidissement lors de la rotation du rotor, qui est fourni par l'échange d'énergie thermique entre les zones de chauffage et de refroidissement en utilisant des charges ayant une incidence gravitationnelle et éjectant des flotteurs forces hydrostatiques .

3. Appareil selon la revendication 2., Caractérisé en ce que les éléments sensibles à la chaleur sont sous la forme de plaques d'un matériau qui fournit un changement de forme de la plaque à une température différente de chauffage, chacune des plaques fixées radialement à une extrémité à la jante du rotor, tandis que l'autre extrémité libre est fixée perpendiculairement au plan de la plaque intermédiaire de son arbre de support d'une partie dirigée le long de l'axe du rotor, la plaque par rapport extrémités opposées de la tige est fixée ou de la cargaison ou flotteur, dans lequel la plaque disposée dans un plan perpendiculaire à l'axe du rotor, et toutes les charges et les flotteurs sont placés sur les tiges, respectivement, avec un seul côté de la assiettes.
