invention
Fédération de Russie Patent RU2173928
SYSTÈME TRANSFORMATION ET STABILISATION Tension d'énergie renouvelable
Nom de l'inventeur: AV Pivnik
Le nom du titulaire du brevet: Closed Joint Stock Company "Production Association Biyskenergomash"
Adresse de correspondance: 659303, Altay, Biysk Street. P. Merlin, 63, JSC "PO Biyskenergomash"
Date de début du brevet: 23.08.1999
L'invention concerne un système de conversion de tension en courant alternatif électrique à courant alternatif avec transformation intermédiaire en courant continu, à l'aide du convertisseur rotatif pour les changements de tension et le nombre de phases avec la stabilisation de tension et de fréquence et comprend plusieurs générateurs de courant continu, redresseurs, station de batterie tampon, le contrôleur de vitesse électronique réversible l'arbre de rotation du moteur à courant continu, à courant continu d'entraînement à moteur avec un générateur synchrone et d'un compte-tours. Système de conversion est efficace en raison du couple volant convenu du moteur d'entraînement et un générateur synchrone. La puissance de sortie de la tension triphasée peut être augmentée par des modules individuels. L'invention peut avantageusement être utilisé dans des centrales hydroélectriques svobodnopotochnyh. Le résultat technique - augmenter la stabilité de la tension de sortie.
DESCRIPTION DE L'INVENTION
La présente invention concerne des convertisseurs de tension, suivie d'une stabilisation de la tension et la fréquence de l'électricité produite par les centrales hydroélectriques svobodnopotochnyh et peut être utilisé dans les systèmes d'alimentation produite par des sources d'énergie renouvelables (comme les parcs éoliens, les centrales solaires, les centrales thermiques, les centrales géothermiques et autres.).
invention "Dispositif pour la charge d'alimentation," Connu Fédération de Russie brevet N 1709461, H 01 J 7/35, destiné à alimenter en courant continu à partir d'un générateur de courant continu à une vitesse stable, et comprenant: un générateur de courant continu, une batterie tampon, la limite actuelle du système charge. L'inconvénient de ce dispositif est qu'il est impossible de l'utiliser pour le générateur rotor applications DC et AC instables en rotation.
Connu invention "dispositif" pour la protection contre le dépassement de la vitesse du transducteur électromagnétique ", RF brevet N 1569930, H 02 H 7/093, dans lequel le moteur à courant continu d'entraînement ayant un régulateur de vitesse, est relié par un arbre à un générateur synchrone. Ce dispositif vous permet de stabiliser la tension de sortie et la fréquence du régulateur de vitesse du générateur synchrone du moteur d'entraînement en présence d'une source d'alimentation en courant continu à l'extérieur. l'inconvénient de ce dispositif réside dans le fait qu'il est impossible de l'utiliser en l'absence d'une source d'énergie extérieure, ou en présence d'une source de tension alternative instable.
La présente invention concerne un raccordement à plusieurs générateurs de courant continu fonctionnant à une station de batterie tampon. Étant donné que les arbres de chaque générateur de courant constant tourne la partie hydraulique svobodnopotochnoy énergie hydroélectrique, la rotation de l'arbre ne peut pas être stabilisé, parce il n'y a pas de rétroaction entre la vitesse du débit de la rivière et de la vitesse de l'arbre générateur de courant continu. Par conséquent, chaque générateur de courant constant charge une batterie ou un condensateur par l'intermédiaire d'un redresseur. Station tampon rechargeable comprend au moins deux batteries ou un condensateur connecté en série ou en parallèle pour produire la tension de sortie désirée de la station de stockage. Dans la forme de réalisation du système de mémoire tampon de la station d'accumulation peut comprendre au moins trois piles et un condensateur connecté en parallèle et en série. Centrale électrique de l'accumulateur déterminé par la capacité totale du générateur de courant continu.
batterie Tension stations d'inversion de contrôle électronique de la vitesse arbre DC d'entraînement du moteur alimenté. Sur l'arbre du moteur d'entraînement réversible est un tachymètre DC, qui est relié à un régulateur de vitesse électronique. L'arbre du courant du moteur d'entraînement est constamment relié cinématiquement à l'arbre du générateur triphasé synchrone. Régulateur de vitesse se stabilise la vitesse de la vitesse à un niveau donné, afin d'obtenir une fréquence stable et tension à la sortie du générateur synchrone. Pour une conversion optimale de la station de stockage tampon d'énergie électrique mécanique temps Makhov le moteur d'entraînement est un couple de basculement générateur cohérente synchrone, le moteur à courant continu est sélectionné avec le point Makhov plus haut, et un générateur synchrone à un moment Makhov minimum, pour certains la capacité nominale.

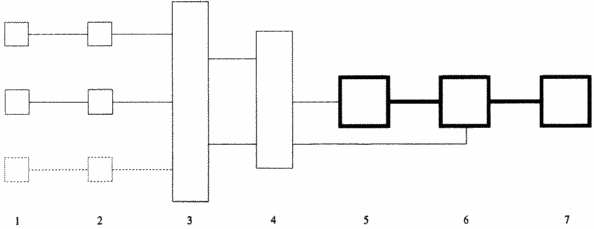

L'invention est représenté dans le dessin, où 1 - générateurs à courant continu 2 - redresseurs, 3 - Station d'accumulateur tampon 4 - réversible contrôle électronique de fréquence moteur à courant continu arbre de rotation 5 - tachymétrique 6 - moteur à courant continu 7 - générateur synchrone.
Plusieurs générateurs 1 DC de la station tampon de charge de la batterie 3 via le circuit redresseur 2. La puissance inverse électronique moteur de commande de vitesse de l'arbre DC 4 associé à la station de stockage 3, le circuit de commande est connecté avec le compte-tours 5, la chaîne de direction est lié à un entraînement réversible moteur 6 DC ce dernier étant relié cinématiquement à l'arbre avec un arbre du générateur synchrone.
analyse comparative avec analogique conduit à la conclusion que la solution technique revendiquée répond au critère de l'invention "nouveauté".
Accroître l'efficience et l'efficacité du système est atteint: grâce à l'utilisation de modèles d'échappement standard de moteurs et générateurs électriques, en raison de l'appariement de tension et la consommation d'énergie en faisant correspondre les caractéristiques mécaniques du moteur à courant continu et un générateur synchrone, en raison de la transformation du courant alternatif instable pour DC vue en cours, puis par la mise sous tension d'accord sur les caractéristiques mécaniques de la vitesse du moteur est obtenue la stabilisation de son arbre de sortie et une tension triphasée stable.
Lors de la recherche dans la littérature des brevets et scientifique ont été trouvés transformer et stabiliser la tension des systèmes d'énergie renouvelable avec générateur de courant continu, régulateur de fréquence réversible arbre de moteur à courant continu rotation, tampon stations de stockage, redresseurs, moteur à courant continu, générateur synchrone. Ainsi, la solution technique proposée répond au critère de «différences substantielles».
Selon le système proposé permet d'améliorer l'efficacité des centrales hydroélectriques svobodnopotochnyh. Il permet la puissance totale nécessaire d'apporter au consommateur en ajoutant les capacités des modules individuels. Permet l'utilisation d'une tension instable en le convertissant pour alimenter la clientèle industrielle stable tension triphasée.
REVENDICATIONS
1. Un système de conversion et stabilisation de la tension de source d'énergie renouvelable, comprenant au moins deux générateur de courant continu par l'intermédiaire de redresseurs qui sont reliés à la station tampon de stockage, comprenant au moins deux batteries ou un condensateur connecté en série ou en parallèle à la batterie et la station circuit d'alimentation connecté inverser le contrôleur de vitesse électronique, qui est relié par le circuit de commande avec le compte-tours et à la chaîne de direction - avec un moteur à courant continu sans entraînement en marche arrière sur l'arbre, qui est situé tachymétrique une et l'arbre d'inversion moteur à courant continu d'entraînement est relié cinématiquement à l'arbre du générateur synchrone et l'action du volant d'inertie moteur à courant continu d'entraînement inverse appariés relevable couple générateur synchrone.
2. Système selon la revendication. 1, dans lequel la source d'électricité renouvelable est svobodnopotochnaya hydroélectrique.
3. Une conversion du système et de stabilisation de la tension source d'énergie renouvelable, comprenant au moins deux générateur de courant continu par l'intermédiaire de redresseurs qui sont reliés à la station tampon de stockage, comprenant au moins, en parallèle et en série, trois piles et le condensateur étant relié au circuit de station d'accumulation variateur électronique de vitesse réversible de puissance, qui est relié par le circuit de commande avec le compte-tours et à la chaîne de direction - avec un moteur à courant continu sans entraînement en marche arrière sur l'arbre, qui est situé tachymétrique une et l'arbre d'inversion moteur à courant continu d'entraînement est relié cinématiquement à l'arbre du générateur synchrone et makhovaya le temps d'inversion du moteur d'entraînement à courant continu adapté relevable couple générateur synchrone.
4. Système selon la revendication. 3, caractérisé en ce que la source d'énergie renouvelable est svobodnopotochnaya hydroélectrique.
