Fédération de Russie Patent RU2292104
SYSTÈME DE DISTRIBUTION Single-fil
Nom de l'inventeur: Michael A. Taranov (RU); Chugunov Artem (RU); Pavel Gulyaev (RU); Gulyaev Tatiana
Le nom du titulaire du brevet: Etat fédéral Établissement éducatif de l' enseignement supérieur professionnel Education "Azov-Black Academy of Engineering agricole État de la mer" (FSEIHPE ACHGAA)
Adresse de correspondance: 347740, région de Rostov, Zernograd Str.. Lénine, 21, FSEIHPE ACHGAA
Date de début du brevet: 19.05.2005
Utilisation: pour créer un système fiable et économique de l'alimentation en électricité pour les consommateurs qui sont à une distance considérable des unités d'alimentation. Le résultat technique est d'augmenter la fiabilité de l'approvisionnement en électricité. Le système d'un système de distribution à fil unique, comprenant une source d'alimentation connecté à ce réseau à trois fils, ce qui réduit transformateur monophasé sur une branche de la ligne à trois fils convertisseur ensemble du réseau de boost composé d'un pont redresseur de puissance dont les entrées sont reliées au réseau à trois fils, dont les sorties sont connectées capacité de lissage, l'alimentation électrique et l'enroulement primaire du transformateur monophasé intermédiaire dans laquelle une borne de l'enroulement secondaire est relié à la masse primaire et la seconde par l'intermédiaire d'une ligne unifilaire connectée à une des bornes de l'enroulement vers le bas primaire du transformateur monophasé, une seconde borne qui est reliée à la masse en série avec l'ensemble de puissance à thyristors, l'entrée de commande est reliée à l'anode de la diode de redressement dont la cathode est reliée à la borne de l'enroulement secondaire du dispositif de verrouillage du transformateur d'adaptation, l'enroulement primaire qui, avec une diode de protection en parallèle est inclus dans le circuit de collecteur du transistor de mise hors tension à laquelle la base à travers la résistance de limitation de courant reliée à la sortie de la porte NAND 2I une dont l'entrée est reliée au générateur PWM, et le second à travers l'élément inverseur est relié à un générateur d'impulsions rectangulaires, à la cathode d'une deuxième diode de redressement dont l'anode est reliée à la borne de l'enroulement secondaire porte un transformateur dont l'enroulement est, avec une seconde diode de protection en parallèle primaire est inclus dans le circuit de collecteur correspondant transistor à grille à laquelle base par l'intermédiaire de la deuxième résistance de limitation de courant reliée à la sortie du second élément logique 2I, dont les entrées sont reliées au générateur PWM, et le générateur d'impulsions rectangulaires et la seconde borne des verrous d'enroulement secondaire et déverrouille les transformateurs d'adaptation et les conclusions d'une diode Zener non polaire reliée à la cathode de l'ensemble de puissance à thyristors.
DESCRIPTION DE L'INVENTION
L'invention concerne le génie électrique et peut être utilisé pour créer un système fiable et économique de l' alimentation en électricité pour les consommateurs qui sont à une distance considérable des unités d'alimentation.
Le réseau de distribution est connu [1], consistant en une ligne à deux fils et de la terre, qui est utilisé comme un troisième réseau de câblage.
L'inconvénient d'un tel réseau est la faible fiabilité de l'approvisionnement en électricité avec balourd et défauts à la terre.
Connu en trois phases, phase unique [2], contient une source d'énergie qui lui est connecté réseau à trois fils sur lesquels sont fixés deux fils branche à la fin de ce qui inclus l'abaissement des transformateurs monophasés.
Inconvénients de trois phases, alimentation monophasée est son inefficacité économique et une faible fiabilité de l'alimentation en violation d'un fonctionnement normal.
Connu et réseau de distribution mono-fil [3], adopté par le prototype, comprenant une source d'énergie qui lui est connecté réseau à trois fils, ce qui réduit transformateur monophasé sur une branche du réseau à trois fils ligne installée en sus transformateur intermédiaire ayant une connexion d'enroulements primaires dans une «étoile», et secondaire des enroulements sur un "triangle ouvert", dans lequel un des enroulements inclus en opposition par rapport aux deux autres enroulements, l'une des bornes "triangle ouvert" est reliée à la masse, et la seconde à travers la ligne d'un fil est relié à une des bornes vers le bas du transformateur monophasé, la seconde borne est reliée à la masse.
L'inconvénient du réseau de distribution à fil unique est sa faible fiabilité opérationnelle de l'approvisionnement en électricité.
L'invention proposée résout le problème de l'augmentation de la fiabilité opérationnelle de l'alimentation électrique pour les consommateurs qui sont à une distance considérable du noeud d'alimentation, en facilitant la mise en réseau.
Pour ce faire, le résultat technique dans le système de réseau de distribution mono-fil comprenant une source d'énergie qui lui est connecté réseau à trois fils, ce qui réduit transformateur monophasé sur une branche de la ligne à trois fils convertisseur ensemble du réseau de boost composé d'un pont redresseur de puissance dont les entrées sont reliées au réseau à trois fils aux sorties qui est reliée à la capacité de lissage, l'alimentation et l'enroulement primaire du transformateur monophasé intermédiaire dans laquelle une borne de l'enroulement secondaire est relié à la masse primaire et la seconde par l'intermédiaire d'une ligne unifilaire connectée à une des bornes de l'enroulement vers le bas primaire du transformateur monophasé, une seconde borne qui est reliée à la masse en série avec pouvoir montage à thyristors, l'entrée de commande est reliée à l'anode d'une diode redresseuse, dont la cathode est reliée à la borne de l'enroulement secondaire du verrouillage du transformateur d'adaptation, l'enroulement primaire qui est une diode de protection en parallèle est inclus dans le circuit de collecteur de transistor turn-off, à la base duquel à travers la résistance de limitation de courant reliée à la sortie de l'élément logique 2I dont une entrée est reliée au générateur PWM, et le second à travers l'élément inverseur est relié à un générateur d'impulsions rectangulaires, à la cathode d'une deuxième diode de redressement dont l'anode est reliée à la borne de l'enroulement secondaire porte un transformateur dont l'enroulement primaire est en parallèle avec la deuxième diode de protection incluse est incluse dans le circuit de collecteur correspondant transistor à grille à laquelle base par l'intermédiaire de la deuxième résistance de limitation de courant reliée à la sortie du second élément logique 2I, dont les entrées sont reliées au générateur PWM, et le générateur d'impulsions rectangulaires et la seconde borne des verrous d'enroulement secondaire et déverrouille les transformateurs d'adaptation et les conclusions d'une diode Zener non polaire reliée à la cathode de l'ensemble de puissance à thyristors.

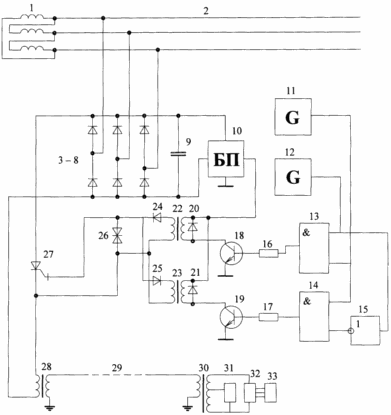

La figure est un schéma de circuit du réseau de distribution mono-fil proposé.
 | système de distribution unique fils comprend un bloc d'alimentation 1, un réseau à trois fils 2, le pont de puissance redresseur 3-8, lissage capacité 9, le bloc d'alimentation 10, le générateur PWM 11, générateur d'onde carrée 12, portes 2I 13 et 14, l'élément d'inversion 15, la résistance de limitation de courant 16 et 17, le déverrouillage du transistor 18 bloque le transistor 19, les diodes de protection 20 et 21, le déverrouillage d'un transformateur d'adaptation 22, le verrouillage correspondant à un transformateur 23, des diodes de redressement 24 et 25, la diode Zener non polaire 26, l'assemblage puissance à thyristors 27, un transformateur intermédiaire monophasé 28, ligne à un fil 29 abaissement transformateur monophasé 30, charge municipale 31, le convertisseur de tension 32 d'une phase dans la charge de trois, en trois phases 33. |
SYSTÈME DE DISTRIBUTION Single-fil fournit de l'énergie
CONSOMMATEURS COMME SUIT
la tension triphasée de l'alimentation 1 par l'intermédiaire d'un réseau trois fils 2 est amené au pont redresseur de puissance 08/03. La tension redressée lissée est la capacité 9. Ensuite, en utilisant l'ensemble de puissance à thyristors 27 à l'enroulement primaire du transformateur 28 est alimenté intermédiaire tension rectangulaire fréquence requise primaire. Sur les résultats de l'enroulement secondaire du transformateur 28 est formée par la tension de sortie intermédiaire qui se trouve à l'extrémité d'une ligne unifilaire 29 est réduite transformateur abaisseur 30 au niveau des consommateurs. En outre, le convertisseur de tension 32 au moyen d'une seule phase trois est convertie en tension triphasé qui est alimenté à la charge à trois phases 33, et la stratification avec un transformateur abaisseur enroulement secondaire tension 30 de phase est appliquée à une charge municipale 31. La fréquence de commutation de l'ensemble de puissance à thyristors est définie par un générateur de forme rectangulaire impulsion 12. Lorsque la coïncidence des impulsions provenant du générateur d'onde carrée 12 et le générateur PWM 11, la sortie de l'élément logique 2I 13 apparaît une série d'impulsions PWM, ce qui augmente le transistor de déverrouillage 18, et est fourni à l'enroulement de la grille sur le transformateur d'adaptation 22. l'enroulement secondaire du transformateur d'adaptation 22, une grille par l'intermédiaire primaire diode de redressement 24, une série d'impulsions positives est fournie à l'ensemble de puissance à thyristors 27 et déverrouille. Lorsque la coïncidence des impulsions provenant de l'élément inverseur 15 et le générateur PWM 11, la sortie de l'élément logique 2I 14 apparaît une série d'impulsions PWM, ce qui augmente turn-off transistor 19, et est fourni à l'enroulement de verrouillage du transformateur d'adaptation 23. L'enroulement secondaire du verrouillage du transformateur d'adaptation 23 par l'intermédiaire d'une diode 25 série redresseur primaire impulsion négative est fournie à l'ensemble puissance à thyristors 27 et verrouille.
Ainsi, l'utilisation du système de distribution mono-fil permet non seulement de fil bimétallique rares et augmenter la fiabilité de l'alimentation dans la plupart des conditions de fonctionnement de rasprostronennyh, mais permet également de maintenir l'alimentation en mode symétrique, réseau à trois fils.
SOURCES D'INFORMATION
1. Kern VV, Pospelov GE, Fédine VT Le réseau électrique local. - Minsk: Ecole Supérieure, 1972, p.11 (schéma 1).
2. Kern VV, Pospelov GE, Fédine VT Le réseau électrique local. - Minsk: Ecole Supérieure, 1972, p.11 (schéma 2).
3. AS RU №2205490, 7 H 02 J 3/00, H 02 H 9/00, 2003 - le prototype.
REVENDICATIONS
système de distribution unique fils, comprenant une source d'énergie qui lui est connecté réseau à trois fils, ce qui réduit transformateur monophasé, caractérisé en ce que dans la branche du tronc, trois fils convertisseur ensemble du réseau de boost composé d'un pont redresseur de puissance dont les entrées sont reliées au réseau à trois fils, lissage dont les sorties sont connectées la capacité, l'alimentation électrique et l'enroulement primaire du transformateur monophasé intermédiaire dans laquelle une borne de l'enroulement secondaire est relié à la masse primaire et la seconde par l'intermédiaire d'une ligne unifilaire connectée à une des bornes de l'enroulement vers le bas primaire du transformateur monophasé, une seconde borne qui est reliée à la masse en série avec l'ensemble de puissance à thyristors l'entrée de commande est reliée à l'anode de la diode de redressement dont la cathode est reliée à la borne de l'enroulement secondaire du dispositif de verrouillage du transformateur d'adaptation, l'enroulement primaire qui, avec une diode de protection en parallèle est inclus dans le circuit de collecteur du transistor de mise hors tension à laquelle la base à travers la résistance de limitation de courant reliée à la sortie de la porte NAND 2I, dont une entrée est reliée au générateur PWM, et le second à travers l'élément inverseur est relié à un générateur d'impulsions rectangulaires, à la cathode d'une deuxième diode de redressement dont l'anode est reliée à la borne de l'enroulement secondaire porte un transformateur dont l'enroulement primaire est, d'une deuxième diode de protection en parallèle est comprise dans correspondant collecteur du transistor de grille de circuit auquel base par l'intermédiaire de la deuxième résistance de limitation de courant reliée à la sortie du second élément logique 2I, dont les entrées sont reliées au générateur PWM, et le générateur d'impulsions rectangulaires et les secondes bornes des enroulements secondaires du verrouillage et déverrouillage des transformateurs d'adaptation et les conclusions d'une diode Zener non polaire reliée à la cathode du thyristor de puissance assemblage.
