invention
Fédération de Russie Patent RU2294589

MAGNETS Systèmes dynamiques

MAGNETS Systèmes dynamiques

Nom de l'inventeur: CHEYUNG Jeffrey T. (Etats - Unis); Xin Hao (US)
Le nom du titulaire du brevet: ROCKWELL SAYNTIFIK LAYSENSING, LLC (Etats - Unis)
Adresse de correspondance: 103735, Moscou, ul. Ilinka, 5/2 pat.pov "Sojuzpatent". A.V.Zalesovu, Identification N ° 904
Date de début du brevet: 18.02.2003

L'invention concerne l'ingénierie électrique et peut être utilisée dans des systèmes magnétiques dynamiques pour générer de l'énergie électrique. Le résultat technique est d'augmenter la puissance électrique générée par l'amélioration de la liaison entre la structure porteuse et les aimants. Un système dynamique d'aimants, qui sont appliqués plusieurs aimants, les pôles sont dirigés l'un vers l'autre pour effectuer un mouvement particulier par rapport à la structure de support. Les aimants ont un angle critique de déplacement à partir d'une position statique horizontale inférieure à 1 degré. Dans lequel au moins certains des aimants ont des propriétés mutuellement différentes. En présence de différentes inductions magnétiques obtenues à la fois pour une meilleure circulation des aimants en réponse à une structure de support pour des gammes spécifiques de la relation de mouvement de l'induction magnétique, que ce ne serait le cas avec les mêmes aimants. Le mouvement des aimants peut être converti en un signal électrique pour alimenter le système existant. Afin d'établir le coefficient de frottement statique entre les aimants et la structure de support inférieure à 0,02 peut être utilisée pour assurer une faible friction ultra sur la base des paliers à fluide magnétique, ce qui assure la production d'énergie utilisable uniquement par de petits mouvements de la structure.

DESCRIPTION DE L'INVENTION

La présente invention concerne des systèmes dynamiques d'aimants, et plus particulièrement - à des systèmes avec plusieurs aimants utilisés pour produire de l' électricité.

Le mouvement de l'aimant par l'intermédiaire d'une bobine conductrice induit une circulation de courant dans la bobine. Si l'aimant est déplacé d'avant en arrière pendant le mouvement alternatif, le sens de circulation du courant dans la bobine est modifiée à l'opposé de chaque déplacement ultérieur, ce qui provoque un courant alternatif.

L'électricité a développé plusieurs systèmes qui permettent l'utilisation d'un mouvement alternatif magnétique à travers une ou plusieurs bobines. Par exemple, dans divers modes de réalisation spécifiques, les solutions techniques selon le brevet US №5347185 un, deux ou trois aimants contenant des métaux de terres rares, avec la possibilité d'un mouvement linéaire va-et-vient par rapport à une ou plusieurs bobines. Dans lequel soit les aimants peut être fixe, et la bobine - déplaçant vers le haut et vers le bas par rapport à l'aimant, comme dans l'action des vagues, ou de la bobine peut être fixe et l'aimant - se déplaçant par rapport à la bobine, par exemple par application d'une pression de l'actionneur ou le boîtier de la bobine peut soumis à des chocs ou des vibrations, comme dans le cas où il est installé sur vibrostalkivatele pour provoquer un mouvement alternatif ou oscillant d'un aimant qui se déplace dans la bobine. Dans un mode de réalisation quatre aimants sont prévus, disposés en série avec des bâtons comme un vers l'autre, les deux aimants d'extrémité fixes et les aimants intermédiaires libres de se déplacer d'avant en arrière, occupant des positions respectives le long du tube. Les deux aimants milieu séparé bobine secondaire traîneau, dans lequel le traîneau d'environ deux fois plus large que l'un des aimants secondaires.

Le brevet US n №5818132 une forme de réalisation spécifique décrit la possibilité d'une suspension de trois aimants mobiles à l'intérieur du tube vertical, comme des pôles vers l'autre et les aimants extrêmes, dans lequel il existe un certain nombre de spires espacées le long de la surface extérieure du tube. Afin de minimiser les frottements entre l'aimant mobile et le tube, le tube est orienté verticalement et est mobile vers le haut et vers le bas pour permettre le déplacement de l'aimant par rapport à celui-ci et générant des courants correspondants dans les bobines. Cependant, l'orientation verticale interfère avec le mouvement des aimants, qui doivent résister aux forces de gravité pour assurer le mouvement par rapport au tube. Ainsi, la possibilité de tubes de communication aimants mouvements sont limités.

La présente invention concerne un système d'aimants multiples dynamique qui permet d'obtenir une meilleure connexion entre la structure de support pour les aimants et la motion présentée par les aimants eux-mêmes. Cela garantit une augmentation de la production d'énergie pour une taille donnée et le poids de l'appareil, et permet d'orienter les aimants pour le mouvement dans une direction essentiellement horizontale, ce qui augmente considérablement leur sensibilité au mouvement d'être signalés.

Ces améliorations sont obtenues en orientant l'ensemble d'aimants des pôles vers l'autre pour effectuer un mouvement particulier par rapport à la structure de support, dans lequel au moins certains des aimants présentent des propriétés mutuellement différentes. Les aimants peuvent avoir des forces magnétiques différentes, obtenues par différents moyens, tels que des aimants en faisant des aimantations différentes ou des tailles. Il est possible d'utiliser des aimants de même taille ayant différents degrés d'aimantation, différents aimants de taille avec les mêmes degrés de magnétisation de l'unité, ou utiliser une combinaison des deux. Étonnamment, la réaction des aimants sur le mouvement déclarés de la structure portante ont été plus importants que dans les deux aimants identiques avec des options est la moyenne de leurs tailles et inductions dans la gamme de l'unité d'induction magnétique des relations.

Les aimants sont de préférence munis de roulements ultra faible friction fournir un fluide magnétique à base qui établissent les coefficients de frottement statique entre les aimants et la structure inférieure à 0,02 support. Ferrofluide a de préférence une viscosité inférieure à 10 centipoises, et dans un mode particulier est une substance sous la forme d'une huile minérale légère mélangée avec de l'acide isoparaffinique.

Fournissant la disponibilité des roulements ultra faible friction permet de transmettre des aimants les déplacent dans une orientation sensiblement horizontale, au cours de laquelle leur sensibilité aux forces appliquées à la structure de support, augmente considérablement. Dans cette orientation, les aimants peuvent être inclus dans de multiples modes d'oscillation qui se lient sensiblement de nombreux différents structure de support en un mouvement de déplacement magnétique utile. Avec une ou plusieurs bobines conductrices de telle sorte que les enroulements des champs magnétiques mobiles se croisent, il est possible de générer un signal électrique qui permet de fournir de l'énergie à de nombreuses espèces de systèmes existants. L'angle critique de déplacement à partir d'une position statique horizontale pour les aimants est de préférence inférieure à 1 degré, et peut être inférieur à 10 minutes, avec un choix approprié des pôles magnétiques à base de liquide.

Ceux-ci et d'autres modes de réalisation et avantages de l'invention sont décrits en détail dans la description suivante en se référant aux dessins annexés.

schéma illustrant l'utilisation d'un mode de réalisation particulier avec deux aimants pour alimenter dans le système existant MAGNETS Systèmes dynamiques
MAGNETS Systèmes dynamiques

La figure 1 est un schéma illustrant l'utilisation d'un mode de réalisation particulier avec deux aimants pour alimenter en énergie dans le système existant; La figure 2 est un diagramme schématique d'un mode de réalisation particulier avec deux aimants, dans lequel les aimants ont des dimensions identiques d'aimantation différente; La figure 3 est un diagramme schématique d'un mode de réalisation particulier avec trois aimants; La figure 4 est un graphique de la vitesse calculée de l'aimant en fonction du temps pour un système avec deux aimants, dont les aimants sont de dimensions identiques; 5 et 6 sont des graphiques calculés concernant l'énergie relative générée en fonction de la masse et des aimants aimantations différentiels relatifs aux systèmes avec finaux forts et faibles aimants respectivement.

La présente invention fournit une puissance de sortie plus souple et plus efficace qu'auparavant dans les systèmes d'aimant, alternatif ou mouvement oscillant. L'électricité peut effectivement produire le résultat de très petits déplacements de la structure d'aimants et de soutien d'un plan et / ou des mouvements horizontaux dans un plan horizontal. Par exemple, le mouvement de la marche ou d'autres mouvements classiques, telles que la rotation, l'extorsion, le pliage ou même dans une voiture, qui est soumis à des vibrations, peut facilement promouvoir la production d'électricité lorsque la structure de support pour les aimants est maintenu dans la main de l'utilisateur ou dans une poche de chemise, avec en outre, pour produire de l'énergie électrique et peut utiliser un léger déplacement du plan horizontal à cause du vent ou de l'action des vagues.

L'invention applique plusieurs aimants qui se déplacent par rapport à la structure d'ensemble du support. forme de réalisation du système avec trois aimants selon №5181132 brevet US est pas nécessaire, en fait, peut utiliser un nombre quelconque d'aimants, y compris même quantité. L'exigence d'une orientation verticale, les exigences du système à trois aimants dans le brevet US №5181132 et exclu, ce qui crée la possibilité d'un déplacement horizontal des aimants, qui sont beaucoup plus sensibles aux mouvements de la structure.

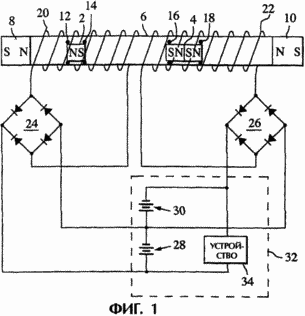

La figure 1 illustre une application de l'invention est de fournir de l'énergie pour le système actuel. Dans ce mode de réalisation deux aimants mobiles 2 et 4 se déplacent le long de l'axe de la structure de support sous la forme d'un corps tubulaire non magnétique 6. Les aimants sont disposés avec des pôles analogues les uns vers les autres de sorte que leurs extrémités se faisant face ont la même polarité magnétique. Ainsi, les aimants se repoussent mutuellement quand ils se rapprochent les uns des autres. aimants fixes 8 et 10 sont disposées sur les extrémités opposées du corps comme des pôles vers leur respectif les plus proches des aimants mobiles 2 et 4. Les extrémités du mouvement et des aimants d'extrémité qui se font face et ont la même polarité magnétique, de sorte que les aimants adjacents se repoussent mutuellement.

L'aimant 2 est représenté comme ayant une taille de l'unité, tandis que l'aimant 4 est représenté comme ayant deux unités de résolution. Etant donné que toutes les unités aimants dans ce mode de réalisation sont supposés avoir des forces magnétiques égales, l'induction magnétique totale de l'aimant 4 sera deux fois plus grande que celle de l'aimant 2. Lorsque de faibles effets sur le petit boîtier ou corps des déplacements horizontaux des aimants 2 et 4 glissent le long du boîtier 6, si les coefficients de frottement statique entre les aimants et le boîtier est inférieure à environ 0,02. A coefficient de frottement plus élevé, en général, ne se produira pas le mouvement des aimants en réponse aux mouvements du corps lisses, tels que ceux qui sont produits lorsque le corps est placé dans une poche de chemise et de marcher avec lui. Il a été constaté que l'utilisation de deux aimants disposés avec des pôles analogues se font face, ainsi que de fournir des roulements ultra faible coefficient de frottement sur la base du fluide magnétique augmente considérablement la souplesse du mouvement de l'aimant à l'enceinte des mouvements qui ne se produisent à la fréquence propre de l'enceinte avec un seul aimant, et / ou sont en antiphase avec le mouvement de l'aimant initial. Étonnamment, il a été constaté que si les deux aimants ont des forces magnétiques différentes, les deux aimants ont une plus grande réponse à l'enceinte des mouvements de deux aimants identiques ayant une induction magnétique intermédiaire. En d'autres mots, en commençant par le cas de deux aimants ayant la même densité de flux magnétique, une augmentation de l'induction et de la réduction d'une autre induction provoquer des oscillations deux aimants plus rapides en réponse aux mouvements du corps dans des gammes spécifiques inductions relation. Cette réactivité accrue augmente directement la quantité d'énergie qui peut être produite par le système.

Pour atteindre le niveau souhaité de frottement faible que l'interface entre les aimants et le corps de support est utilisé de préférence un fluide magnétique à base. Les fluides magnétiques sont des dispersions de petites particules magnétiques ou magnétisables dont les dimensions sont typiquement dans la plage comprise entre environ 30 et 150 angströms et dispersées dans un véhicule liquide. Les particules magnétiques sont généralement revêtus d'agents tensio-actifs ou des agents de dispersion. Agents tensio-actifs provoquent une distance constante entre les particules magnétiques pour surmonter les forces d'attraction causées par des forces de van der Waals (Van der Waal) et l'interaction magnétique, mais prévoit également la couche externe de particules revêtues de la composition chimique qui est compatible avec le véhicule liquide et les produits chimiques dans l'environnement. les oxydes de ferrite et de fer sont utilisés en tant que particules magnétiques pour un fluide magnétique attaché au nombre de propriétés physiques et chimiques, y compris l'aimantation à saturation, la viscosité, la stabilité magnétique. Certains types de fluides magnétiques délivre Ferrotec Corporation, Nashua, New Hampshire (USA). Un bref examen des brevets liés à la préparation des ferrofluides est fourni dans le brevet US №6056889, et l'utilisation de liquides avec des pôles magnétiques dans un générateur électrique à aimant mobile est discuté dans la demande de brevet №10 / 078724, intitulé «Générateur électrique avec ferrofluide Roulements" ( " Un générateur électrique avec des roulements avec des fluides magnétiques "), le demandeur de cette demande déposée le même jour que la présente demande et affecté à la même société Licensing Innovative Technology, LLC, ayant droit à la présente invention.

Caractéristiques du fluide magnétique et l'aimant sont interdépendants. Si les aimants ont un champ magnétique relativement faible, le fluide magnétique doit être utilisé avec une aimantation relativement forte. Les champs magnétiques des aimants, auront tendance à être dans la gamme d'environ 500-4000 gauss, et l'aimantation du fluide magnétique - dans la plage d'environ 50 et 400 gauss.

Le coefficient de friction du fluide magnétique, grosso modo, est lié à sa viscosité (mesurée en centipoises (cps)), mais pas une relation directe. Par exemple, on constate que le fluide magnétique ayant une viscosité de 300 cP ayant un coefficient de frottement statique d'environ 0,015, le EFH1 fluide magnétique fourni Ferrotec Corporation (USA), a une viscosité d'environ 6 centipoises et un coefficient de frottement statique d'environ 0,002, et le liquide aqueux magnétique ayant une viscosité de 5 cps a un coefficient de frottement statique d'environ 0,01. Le coefficient de frottement accru pour une composition moins visqueuse peu doit être attribuée à la tension superficielle de la charge associée à un solvant à base d'eau.

Une composition de fluide magnétique, préféré pour la présente invention, a une viscosité qui est significativement inférieure à 5 centipoises, et en fait - est inférieur à 2 cp, et permet d'obtenir un faible coefficient de frottement statique ultra dans la gamme de 0,0008-0,0012. Cette sensibilité est suffisante pour que l'aimant a commencé à glisser sur une poutre transversale, où l'élément transversal est dévié par seulement environ 0,07 degrés par rapport à l'horizontale. Ceci et d'autres compositions fluides magnétiques appropriés décrits dans la demande de brevet №10 / 078.132, intitulé "Traducteur mécanique avec Ultra Low Friction ferrofluide Roulements" ( "convertisseur mécanique fournissant roulements ultra faible friction basée ferrofluide") déposée par la demanderesse Jeffrey T. Cheung sur le même jour que la demande pour la présente invention, et affecté à la même société Licensing Innovative Technology, LLC, le contenu de la demande citée et est désignée ici par référence. La composition est un mélange d'une partie du fluide magnétique lumière EFH1 à base d'huile minérale fournie par Ferrotec Corporation (USA), mélangé avec deux à quatre parties d'acide isoparaffinique, obtenu après agitation pendant 24 heures. sources d'acide isoparaffinique appropriés sont hydrocarbures fluides substances Isopar G et Isopar M, fournies par ExxonMobil Chemical Corp.

Il peut être utilisé non dilué et fluide magnétique EFH1. Composition EFH1 non dilué a une capacité de charge supérieure à sa version diluée, mais la dilution de la composition conservera la capacité suffisante pour la plupart des applications. Et peut être utilisé avec d'autres coefficients de fluide magnétique statique de friction allant jusqu'à environ 0,02, comme un type EMG805 fluide magnétique fourni Ferrotec Corporation (USA) et représentant le liquide aqueux magnétique avec le coefficient de frottement statique d'environ 0,01 et une viscosité d'environ 5 cps, sous forme d'énergie produite, obtenue avec un coefficient de frottement statique est de 0,02, encore représentent environ 75% de l'énergie produite, ce qui est réalisé en utilisant un système de zéro friction. À l'heure actuelle EMG805 composition est beaucoup plus élevée que la EFH1 composition, et a une capacité de charge légèrement plus faible. En général, les ferrofluides appropriés donneront un angle critique de déplacement à partir d'une position statique horizontale inférieure à 1 degré d'initier le mouvement de l'aimant, et seront décrits pour donner un mélange de l'angle critique de moins de 10 minutes.

En revenant à la figure 1, notez que le fluide magnétique à l'intérieur du boîtier 6 est naturellement attirés par les pôles des aimants 2 et 4 pour former des billes 12, 14 et 16, 18 autour des pôles d'extrémités des aimants 2 et 4, respectivement. Ceci permet au lubrifiant, en fournissant un faible frottement ultra, ce qui permet aux aimants de coulisser librement par rapport au boîtier. Les aimants vont se déplacer en réponse à l'inclinaison du boîtier par rapport à l'horizontale, le mouvement horizontal du boîtier, ou des mouvements composés plus complexes. L'énergie cinétique des aimants en mouvement est converti en énergie potentielle à mesure qu'ils approchent de leur extrémité respective avec des aimants, puis se transformer de nouveau en énergie cinétique comme ils rebondissent sur les extrémités des aimants.

Aux demi-boîtiers respectifs 6 paire de bobines conductrices 20 et 22. blessure Alternativement, on peut utiliser une seule bobine englobant toute la longueur du mouvement des aimants, mais étant donné que les deux aimants seront souvent déplacent dans des directions opposées dans une seule bobine pendant ces périodes seront induites les courants dirigés de manière opposée qui peuvent réduire l'efficacité globale du système.

Bobines 20 et 22 sont reliés à des circuits de pont pleine onde respective de redressement 24 et 26, dont les sorties chargent les batteries 28 et 30, respectivement, enfermé dans le système actuel 32 dans son ensemble. Ces piles fournies énergie pour le système d'exploitation dispositif 24, tels que des capteurs environnementaux, émetteur, lampe de poche ou un téléphone cellulaire, ce dispositif peut être fait pour travailler par les actions d'entrée mécaniques, telles que la vitesse de marche de la route, le mouvement des vagues ou du vent . En variante, les sorties de pontage peuvent être raccordés directement au système d'exploitation du dispositif, si on le souhaite l'alimentation en énergie en temps réel.

La figure 2 montre une variante de réalisation de l'invention, et sont présentés à des fins de simplicité, seuls les aimants et leur logement sans bobines ou autres circuits. Dans ce mode de réalisation, la paire d'aimants 36, 38 sont à nouveau fixé en extrémité amagnétique 40 loger les aimants 42, 44 des polarités opposées. Dans ce cas, les aimants sont de même taille, mais l'aimant 38 a un plus grand degré d'aimantation et l'intensité du champ magnétique, comme indiqué par la double flèche d'aimantation, par opposition à une seule aimantation flèche pour l'aimant 36. Le fonctionnement du mode de réalisation spécifique lié à ce type d'opération est essentiellement équivalente à le mode de réalisation particulier représenté sur la figure 1, dans lequel chacune des sections d'aimants ont des intensités de champ de l'unité égales, avec un aimant ayant deux sections, et l'autre - une. Dans les deux cas, les deux aimants se déplacent plus rapidement en réponse à l'enceinte des mouvements pour la taille particulière varie relations et les intensités que ce ne serait le cas avec deux aimants, dont chacun aurait une intensité de champ égale à l'intensité correspondant à l'aimant plus fort de la figure. 2.

La figure 3 illustre un autre mode de réalisation avec trois aimants 46, 48 et 50 dans le logement 52. Dans cet exemple, tous les aimants ont des tailles différentes / intensité du champ magnétique, chacun d'entre eux se déplaçant en offrant une faible friction ultra fluide magnétique à base de supports. Le plus grand aimant est représenté situé entre les deux autres, mais dans le cadre de l'invention, cet ordre peut être modifié, ainsi que la relation entre les champs magnétiques de taille / tension. Et vous pouvez faire deux aimants identiques et le troisième aimant - ayant une autre force du champ magnétique. L'invention peut être généralisée à un nombre différent d'aimants, au moins deux d'entre eux ont des forces magnétiques différentes, bien que l'augmentation du nombre d'aimants réduit la longueur effective du boîtier, les aimants pour le mouvement restant.

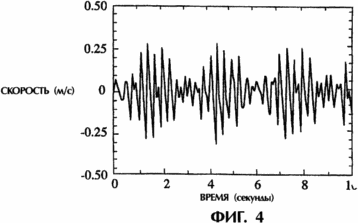

La figure 4 montre un graphique illustrant les multiples courant modes de vibration qui résultent de la présence d'un système avec de multiples aimants et fournissant des paliers ultra faible coefficient de frottement. Ce graphique est basé sur l'hypothèse selon laquelle les aimants ont la même intensité de champ magnétique, et trace la vitesse de l'un des aimants en fonction du temps. Il est supposé que le boîtier a une longueur qui permet de déterminer une fréquence naturelle de 1 Hz pour un système avec un seul aimant. Avec deux aimants il existe de multiples modes d'oscillation, correspondant aux différents pics de vitesse qui se produisent pendant chaque demi-période, pour chaque aimant. Cela rend le système d'aimants multiples opérationnellement sensible au mouvement du logement que dans le cas d'une non-concordance avec la fréquence naturelle du système et / ou un mouvement en opposition de phase avec le mouvement de l'aimant initial. Amélioration caractéristique de la réactivité des transducteurs magnétiques primaires ayant de multiples aimants fournissant des roulements à faible friction ultra, discutés en détail dans la demande de brevet №10 / 077.945 intitulée "Transducer Multiple Magnetic" ( "capteur magnétique avec plusieurs aimants"), a déposé demandeur de la présente demande le même jour que la demande de la présente invention, et affecté à la même société Licensing Innovative Technology, LLC, ayant droit à la présente invention, et désigné ici par référence. De même, l'utilisation de plusieurs aimants ayant des forces de champ magnétique et font l'objet de la présente invention fournissent plusieurs modes d'oscillations.

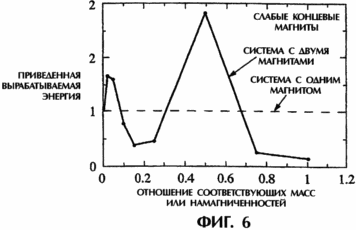

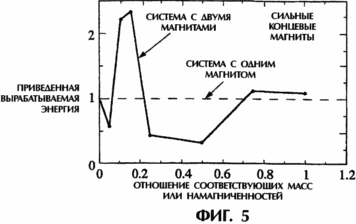

5 et 6 montrent l'énergie calculée générée pour des systèmes avec deux aimants donnés à l'énergie produite dans le cas d'un système d'aimant, et présenté en fonction des rapports de masse et les aimantations des aimants. Les résultats sont présentés sur la figure 5, en supposant que la borne fixe sont des aimants puissants (11 400 Gauss), et 6 - sur l'hypothèse selon laquelle les aimants sont faibles d'extrémité (3800 Gauss). Les résultats obtenus pour les aimants de matériau magnétique égale mais avec des masses différentes étaient équivalentes aux résultats pour les aimants de masse égale, mais les forces magnétiques différentes. Les hypothèses suivantes ont été faites:

  • plus fortes dimensions de l'aimant: diamètre - 2,54 cm, longueur - 1,27 cm;
  • Bole forte induction de l'aimant: 11.400 gauss;
  • Longueur du tube: 15,24 cm;
  • dimensions de l'aimant terminaux: diamètre - 0,95 cm, longueur - 0,635 cm;
  • l'accélération communiquée au tube: 1 m / s / s, en ordre alterné - pendant 0,5 s avant et pour il y a 0,5 secondes, la fréquence de 1 Hz (qui simule le bras oscillant);
  • système sans friction.

système avec deux aimants offertes a généré l'énergie qui était supérieure à un système magnétique, en particulier le rapport ou la gamme aimantations de masse, et cette gamme dépend de la fin de l'induction magnétique de l'aimant. Dans le cas de la fin forte des aimants représentés sur la figure 5, selon les calculs, il se tourna augmenté de façon significative l'énergie générée pendant environ 0,075-0,2 relations, alors que dans le cas de faibles aimants d'extrémité, représentés sur la figure 6, augmenté de façon significative l'énergie générée pour la relation se retourna 0,35-0,6 alors un pic plus petit est situé à environ 0,04. Etant donné que l'accélération transmise varie avec une fréquence proche de la fréquence de résonance du système avec un aimant, on peut attendre des résultats encore meilleurs à des fréquences plus éloignées de cette fréquence de résonance, ou pour des entrées aléatoires.

Il est important que plus l'énergie produite calculée ont été obtenus pour un système avec deux aimants de différentes tailles d'aimants ou de l'induction, d'un système avec deux aimants ayant la même taille ou à induction aimants (ce qui correspond à un rapport égal à un). En présence du système représenté sur la figure 5, il est généralement dans la même gamme de rapports que dans le système d'un aimant, tandis que, en présence du système représenté sur la figure 6, cela se produit sur toute l'étendue de leurs relations.

L'invention a de nombreuses applications, dont certaines comprennent l'alimentation électrique pour les téléphones cellulaires, émetteurs aide de capteurs environnementaux et des signaux environnementaux, et un système de production d'énergie et la charge de la batterie en tant que telle.

Bien que décrit et représenté plusieurs modes de réalisation spécifiques, l'homme de l'art reconnaîtra de nombreuses variantes et modes de réalisation alternatifs du béton. Par exemple, possible d'utiliser de plus grandes quantités d'aimants que celles figurant dans le système ou d'autres substances lubrifiantes offrant une faible friction ultra, plutôt que d'une composition spécifique mentionnée ci-dessus. En outre, il est possible de réaliser des éléments de traitement, de sorte que la bobine au lieu de placer les aimants dans le boîtier et les bobines d'enroulement autour de la surface extérieure du corps sera dans le boîtier, un aimant toroïdal - extérieur. Par conséquent, on suppose que l'invention ne se limite pas au libellé des revendications ci-jointes.

REVENDICATIONS

1. Un système d'aimants dynamique, comprenant une structure de support, plusieurs orienté avec des pôles analogues les uns vers les autres aimants mobiles montés pour se déplacer par rapport à la structure de support et placés aux extrémités de chaque aimant pour faire en sorte que le coefficient de frottement statique entre la structure de support et le support est inférieure à 0,02.

2. Système dynamique selon la revendication 1, caractérisé en ce que ledit support est un fluide support à base magnétique.

3. Le système d'aimants dynamique selon l'une quelconque des revendications 1 et 2, caractérisé en ce qu 'il comprend en outre au moins un conducteur orienté par rapport à ladite structure de support et des aimants de sorte qu'elle est induite par un signal électrique lors du déplacement des aimants.

4. Le système d'aimants dynamique selon la revendication 3, caractérisé en ce qu 'il comprend en outre un système courant, l'alimentation dudit signal.

5. Le système d'aimants dynamique selon l'une quelconque des revendications 1 et 2, caractérisé en ce qu 'il comprend en outre une paire d'aimants d'extrémité limitant le mouvement dudit aimant mobile, dans lequel les aimants d'extrémité tels que des pôles orientés vers l'aimant mobile respectif le plus proche.

6. Système d'aimants dynamique selon la revendication 2, caractérisé en ce qu 'il est adapté pour fournir de multiples modes d'oscillation desdits aimants par rapport à la structure de support.

7. Le système d'aimants dynamique selon la revendication 2, caractérisé en ce que le nombre d'aimants mobiles est pair.

8. Système d'aimants dynamique selon l'une quelconque des revendications 2, 6 ou 7, caractérisé en ce qu 'au moins certains des aimants ayant des propriétés mutuellement différentes.

Version imprimable
Date de publication 18.03.2007gg
