Fédération de Russie Patent RU2030132
DISPOSITIF POUR L'ÉLECTRICITÉ ATMOSPHERIQUE
Nom de l'inventeur: Bleskin Boris; Bleskin Ivan Borissovitch
Le nom du titulaire du brevet: Bleskin Boris; Bleskin Ivan Borissovitch
Adresse de correspondance:
Date de début du brevet: 21.04.1992
Utilisation: appareils en électricité statique atmosphérique. L'appareil selon l'invention comprend une antenne de réception et le bit système triboelementov élément en forme de dôme sous la forme de l'aiguille reliée à la triboelementom inférieur et le disque de mise à la terre. Sous l'influence des phénomènes atmosphériques (tempêtes, pluie, neige) sur triboelementah il y a une charge supplémentaire, ce qui augmente l'intensité du champ dans la cellule de décharge que l'efficacité du dispositif augmente.
DESCRIPTION DE L'INVENTION
L'invention se rapporte à la physique, notamment pour l'utilisation d'appareils électriques à l' électricité atmosphérique.
Il est dispositif connu pour l'électricité atmosphérique comprenant un condensateur variable dont l'une des plaques sont fixées réseau d'air et l'une des électrodes de l'éclateur, et l'autre plaque du fil collé sur le sol, et une deuxième électrode du parafoudre, et entre elle et la plaque de condensateur mise à la terre self activé, dans lequel l'éclateur à une pénétration provoquée par la tension croissante aux bornes du condensateur sous l'influence de l'électricité atmosphérique, un courant alternatif dans l'enroulement inducteur de l'auto-inductance associée à la bobine de flux.
L'inconvénient de ce dispositif est le faible rendement en raison du fait qu'il est uniquement une différence de potentiel entre le point où l'antenne du récepteur "balais" et de la Terre, qui, dans la structure réelle du dispositif d'antenne est petits ascenseurs.
Le but de l'invention est d'accroître l'efficacité en introduisant un système de dôme supplémentaire triboelementov qui a électrisé lorsqu'il est exposé à diverses conditions météorologiques (pluie, tempête, les tempêtes de poussière, la neige, etc.).

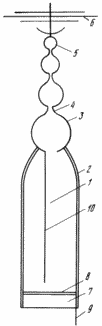

Le dessin montre la structure du dispositif.
 |
Caméra 1 condensateur corps 2 est limité par la configuration faite en tant que corps de révolution avec un sommet conique. Le corps est constitué d'un matériau diélectrique (béton, pierre à chaux). Dans la partie supérieure du corps 2 est placée sous la voûte métallique 3 ayant une longue triboelement métal "nez" 4, qui est monté de manière rigide en série (via métal "nez") reliés entre eux triboelementy en forme de dôme, laquelle cavité et la chambre rapportée. Le croisillon en forme de dôme supérieur triboelemente antenne fixe 6, à partir du bord inférieur du dôme triboelementa abaisser verticalement l'aiguille 10 est en forme de disque métallique d'électrode inférieure 8 de la chambre 7, sur la base d'un motif ayant 9. |
Dispositif fonctionne comme suit
triboelementy Bombé disposé verticalement et relié à l'antenne en forme de croix, permettent un montant minimum pour créer la surface maximale pour triboelektrizatsii divers facteurs atmosphériques électrisant de la même cellule. Il en résulte une différence de potentiel entre l'électrode à aiguille chargée électriquement supérieure et l'électrode inférieure.
Pendant les tempêtes de neige, la pluie, les orages, ce processus (accumulation de charges électriques) est grandement améliorée grâce à l'utilisation de la surface de pointe de la coupole.
Augmenter la tension entre les électrodes, et dépend également de la hauteur de levage de l'électrode supérieure (l'antenne et triboelementami en forme de dôme) en tant que E z la composante verticale du champ électrique de la Terre jusqu'à 200 V / m de la surface de la Terre, ce qui augmente la durée de perturbations (pluie, tempête, orage) . Needle maximise concentrer la force sur le terrain pour la répartition de l'espace de décharge.
L'invention permet une accumulation accrue de charges électriques dans l'atmosphère et, par conséquent, de créer une tension plus élevée entre les électrodes, à savoir améliorer l'efficacité.
un boîtier diélectrique ne se limite pas au rôle fonctionnel des nacelles et triboelementov en forme de dôme et protège le bruit électrique externe, améliore la sécurité de fonctionnement.
REVENDICATIONS
DISPOSITIF POUR électricité atmosphérique comprenant une unité de réception d'un élément d'antenne connecté au conducteur de courant à l'élément de décharge, caractérisé en ce que l'unité de réception comprend un formé en dessous du système d'élément d'antenne orienté verticalement et communiquant les uns avec les autres triboelementov dôme conducteur, sur le bord du fond de laquelle est fixée une électrode d'aiguille l'élément de décharge et l'autre électrode est un disque métallique mis à la terre.
