Fédération de Russie Patent RU2293416

INDEPENDANT DE PUISSANCE DE TENSION

INDEPENDANT DE PUISSANCE DE TENSION

Nom de l'inventeur: Dvoychenko Evgeniy Vladislavovich (RU); Mikhail V. Grishin
Le nom du titulaire du brevet: Dvoychenko Evgeniy Vladislavovich
Adresse pour la correspondance: 121165, Moscou, p / 15, pat.pov "PPF-Eustis". L.S.Pilishkinoy, identification no 895
Date de début du brevet: 26.10.2005

L'invention concerne le génie électrique et peut être utilisé pour charger le téléphone mobile est en mode hors connexion. Le résultat technique est la possibilité de démarrer et terminer le chargement de la batterie dans le mode d'économie d'énergie, et le téléphone recharge portable - à la fois dans la lumière du soleil et dans l'obscurité, en fournissant un flux à sens unique de l'électricité à partir du convertisseur photoélectrique (FEP) à la batterie. La tension de la source unité de condensateur à diode autonome se compose d'un condensateur connecté en parallèle FEP, et deux diodes Schottky à haute vitesse, dont le premier est connecté en série entre le FEP et le condenseur, et le second - entre le condensateur et la batterie de sa borne positive.

DESCRIPTION DE L'INVENTION

L'invention concerne un dispositif pour le stockage et la conservation de l' énergie électrique, à savoir, pour charger le téléphone mobile est en mode hors connexion.

Dispositif Battery Saver Pro 5 Watt pour recharger les téléphones mobiles contenant le convertisseur photoélectrique (de www.vampirchik-sun.nm.ru Internet.)

L'inconvénient de ce dispositif est sa grande taille, l'inconvénient de transport et d'utilisation en raison de sa grande surface.

L'analogue le plus proche du dispositif proposé est un dispositif Violetta Solargear pour recharger les téléphones mobiles contenant le convertisseur photoélectrique, batterie, circuit électronique montée en tension (Internet www.vampirchik-sun.nm.ru).

L'inconvénient de ce dispositif est peu fiable, une large gamme inabordables des clients, l'incapacité de travailler en l'absence d'une lumière vive.

Le résultat technique de l'invention est de simplifier le système, tout en fournissant la puissance nécessaire pour charger en l'absence d'une lumière vive. L'invention offre la possibilité de commencer et terminer le chargement du chargeur de batterie en mode d'économie d'énergie, et la charge de la batterie de téléphone portable pour réaliser à la fois la lumière du soleil et dans l'obscurité, fournit un flux à sens unique de l'électricité à partir de cellules solaires convertisseur photoélectrique à la batterie.

Le résultat technique est obtenu en raison du fait que la source de tension autonome comprend un convertisseur photoélectrique (FEP), relié à une batterie par l'intermédiaire d'une unité à diode condensateur, et l'unité de diode, le condensateur est constitué d'un condensateur en parallèle avec les cellules solaires et de deux diodes Schottky à haute vitesse, en assurant l'absence de rétroaction, dont l'un est connecté en série entre le point de connexion de FEP et la borne positive du condensateur, et le second - entre le même point (condenseur) et la batterie de sa borne positive.

En outre, la diode Schottky peut être connecté entre la batterie et la borne de sortie de tension positive.

En outre, dans LED de la batterie en parallèle peut être commuté par le commutateur.

En outre, il peut comprendre un régulateur de tension élévateur.

INDEPENDANT DE PUISSANCE DE TENSION
INDEPENDANT DE PUISSANCE DE TENSION INDEPENDANT DE PUISSANCE DE TENSION

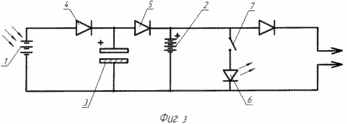

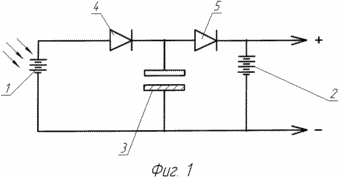

La figure 1 contient un schéma de la source de tension autonome; Figure 2 - de même, avec la diode Schottky; Figure 3 - même avec une source de lumière économique; 4 - identique à un régulateur élévateur de tension.

la source de tension indépendante (1) comprend un convertisseur photoélectrique (PEC) 1 reliée à la batterie 2 à travers l'unité à diode condensateur constitué par le condensateur 3 branché en parallèle 1 FEP, et deux diodes rapides Schottky 4 et 5, dont la première est incorporée 1 entre le FEP et le condenseur 3, et le second - entre le condensateur 3 et la batterie 2 à partir de sa borne positive. En parallèle, la batterie 2 comprend une diode électroluminescente 6 à travers le commutateur à diode Schottky 7. 8 (2) peuvent être inclus entre la batterie 2 et la borne de sortie de tension positive. et une source de tension autonome peut comprendre un régulateur élévateur de tension 9 (4) pour une tension de charge suffisante et le courant à fournir à la batterie 2 dans le cas de cellules solaires avec une faible tension de sortie, suffisant pour charger la batterie de haute qualité.

Après le début de la fourniture des recettes courantes de chargement de FEP 1, premier condensateur 3 est chargé et en outre la batterie 2. Après réception de la résiliation du courant de charge à partir des cellules solaires 1 commence à décharger le condensateur 3 et de renoncer à leur capacité à travers la diode 5 à la batterie 2, à savoir, Il sert une capacité tampon intermédiaire avec communication à sens unique. La diode 4 assure l'absence de rétroaction entre le condenseur 3 et PEP 1 et le 5 LED fournit aucune rétroaction et décharger la batterie 2 à travers le condenseur 3.

FEE 1 dans le chargeur proposé est conçu pour une tension de fonctionnement de 6,5 V et un courant d'au moins 100 mA, à condition que la puissance de la lumière solaire d'au moins 800 W / m²

Le dispositif est compact, a un faible poids et ses dimensions ne dépassent pas 135 × 65 × 22 mm.

Fonctionnellement pour charger un téléphone mobile comme la lumière du soleil et l'obscurité complète.

Les piles usagées de type standard au nickel-cadmium ou nickel-hydrure de métal - type AAA et très bon marché.

Lors de la charge de l'appareil de téléphone mobile décrit n'a pas d'importance si une batterie complètement chargée dans le chargeur ou pas, parce que même leur tension minimale et une puissance plus élevée que les mêmes caractéristiques de la batterie dans un téléphone mobile.

L'utilisation du circuit de charge entre les cellules solaires et la diode unité de condensateur batterie 1 2 permet d'améliorer considérablement la vie de la batterie, et éventuellement l'ensemble du produit dans son ensemble.

La tension d'une FEE 1, à travers l'unité à diode condensateur est fournie à la batterie 2 et ne dépasse pas la tension maximale requise pour le chargement, à savoir la batterie ne peut être rechargée, ce qui affecte considérablement sa durée de vie.

Utilisation du chargeur en option LED 6 (3) aide à éclairer lorsque vous vous connectez un téléphone mobile dans le noir, et cette fonction et peut être utilisé avec succès en tant que fins d'éclairage et de signalisation lumineuse locaux.

Lorsqu'il est utilisé dans un chargeur basse-tension 1 FEE et une faible efficacité augmente la tension appliquée au régulateur 9 assurer la tension de charge suffisante et l'alimentation en courant à la batterie 2.

Les piles du téléphone mobile après la charge de la tension du chargeur proposé un peu plus que la tension minimale admissible se décharger la batterie du chargeur, donc celui-ci ne disposent pas d'une décharge complète.

REVENDICATIONS

1. Stand-alone source de tension, comportant un convertisseur photoélectrique (PEC) couplé à la batterie rechargeable, dans lequel les cellules solaires connectées à la batterie par l'intermédiaire de l'unité à diode condensateur constitué par un condensateur branché en parallèle FEP, et deux diodes Schottky à grande vitesse pour assurer l'absence d'inversion connexion, dont l'un est connecté entre le FEP et le condenseur, et le second - entre le condensateur et la batterie de sa borne positive.

2. La source de tension selon la revendication 1, caractérisé en ce qu 'entre la batterie et la borne de sortie de tension positive comprise diode Schottky supplémentaire.

3. La source de tension selon la revendication 1, caractérisé en ce qu 'en parallèle à la batterie par l'intermédiaire d'un interrupteur allumé LED.

4. La source de tension selon la revendication 1, caractérisé en ce qu 'entre le FEP et l'unité à diode condensateur comprend un régulateur élévateur de tension.
