invention
Fédération de Russie Patent RU2283879

Une lixiviation en tas de minerais

Une lixiviation en tas de minerais

Nom de l'inventeur: Rashkin Anatoly (RU); Avdeev Pavel Borissovitch (RU); Reznik Yuri Nikolaïevitch (RU); Shumilova Lidia (RU); Yashkin Igor A.
Le nom du titulaire du brevet: State University Chita (ChitGU)
Adresse de correspondance: 672039, Chita, ul. Usine Alexander, 30, ChitGU, Division de la recherche
Date de début du brevet: 15.11.2004

La méthode de lixiviation en tas de minerais pour l'extraction de métaux non ferreux, rares, radioactives et précieux grâce à la solution d'irrigation de lixiviation de la pile de minerai. Le procédé comprend le concassage du minerai, bouletage du minerai, le dumping de la pile, la solution de lixiviation du minerai d'irrigation de pile. En outre, après broyage du minerai est séparé en fractions, et le remblayage est réalisé couches de l'empilement des fractions homogènes avec la diminution de la taille du minerai de la couche inférieure à la couche supérieure. En outre, le minerai de pile de dumping réalisée inclinée du centre vers les faces latérales de l'empilement des couches de couches de séparation du film polymère perforé. Lorsque le dumping un tas de minerai est orienté partie la plus large du sud. piles d'irrigation de solution minerai de lixiviation est réalisée sous le film translucide vodorastvoronepronitsaemoy, tandis qu'en hiver, au-dessus du film est placé artificielle isolant thermique. Le résultat technique de l'invention est d'augmenter le rendement de lixiviation en augmentant le taux de lixiviation en réduisant l'effet négatif de colmatage dans le tas du minerai, mais aussi en augmentant la température dans le tas de minerai et de réduire les émissions de polluants.

DESCRIPTION DE L'INVENTION

L'invention concerne la lixiviation des métaux non ferreux, rares et radioactifs, et peut être utilisé dans l'industrie minière, en particulier dans l'extraction de l' or.

Des procédés connus pour la lixiviation en tas de minerais, la préparation du minerai comprenant des piles formant solution solution de lixiviation du minerai d'infiltration d'irrigation de pile de minerai dans le tableau de la pile, et vidanger solvant riche de dissolution du métal. Comme solutions de lixiviation sont utilisés de l'eau (pour le minerai d'uranium contenant de la pyrite), des solutions diluées de solution d'acide sulfurique de sulfate de fer et d'acide sulfurique, une solution de carbonate de sodium, le cyanure de sodium, etc. (voir AI Kalabin Mining lixiviation souterraine - .. M .: Atomizdat 1969, S.95-319 Rysev VP R.X. Sadykov, MI Fazlullin expérience de lixiviation en tas d'or // journal Mining - 1994. - №12 - S.8-10 .. ).

Un inconvénient des procédés connus est de réduire le taux d'extraction et l'intégralité de l'espace colmatage, des pores lixiviation des métaux au bas de la pile en raison de la ségrégation et de minerai grumeaux suffusion (transfert) de fines particules (argile, boue) à partir du haut vers le bas de la pile. À basse température de l'air extérieur et le taux de lixiviation diminue fortement en raison de la viscosité accrue de la solution de lixiviation.

Le plus proche de la proposition est une méthode de lixiviation en tas de minerais, y compris le broyage des minerais de minerai de bouletage (ciment, chaux, des polymères, des composés naturels tels acides humiques, etc.), le minerai de dumping sous la forme de pile trapézoïdal, solution de minerai de pile de lixiviation d'irrigation (pour les minerais d'or - cyanures tels que la concentration de cyanure de sodium de 0,2 ... 0,4 g / litre à une densité de 150 ... 170 irrigation l / (m 2 · jour)), l' infiltration de la solution dans la matrice de pile, et le drain riche en solvant de dissolution du métal , suivi par sorption sur activés puces de carbone ou de zinc (voir Dementiev VE, AP Tatarinov, Goudkov S. Principaux aspects de la lixiviation de la technologie de tas de minerais // revue des mines d'or - .. 2001. - №5 - S.53- 55).

L'inconvénient de cette méthode est la faible efficacité de la lixiviation en raison de la vitesse plus faible et l'exhaustivité de l'extraction due à la sédimentation (Chemical mudding).

Le résultat technique de l'invention est d'augmenter l'efficacité du lessivage.

Le résultat est atteint par un procédé pour la lixiviation en tas de minerais implique le broyage du minerai minerai de bouletage déversement solution de lixiviation de minerai de pile d'irrigation de la pile, après le broyage du minerai est séparé en fractions et l'immersion pile réalisée fractions homogènes couches avec la diminution de taille du minerai de la couche inférieure couches supérieures inclinées du centre vers les surfaces latérales de la division du film polymère ajouré.

Le résultat est obtenu par le fait que lorsque le dumping un tas de minerai est orienté partie la plus large du sud, et l'irrigation est réalisée sous le film translucide vodorastvoronepronitsaemoy, tandis qu'en hiver, au-dessus du film est placé artificielle isolant thermique.

Dumping concassées fractionnées minerai empilé des fractions homogènes couches avec la diminution de la taille du minerai de la couche inférieure aux augmentations supérieures, le taux de lixiviation et l'exhaustivité de la récupération des métaux en raison du fait que les couches sous-jacentes du minerai ne sont pas comblent l'argile et des particules en suspension fines provenant des couches supérieures si la ségrégation dans tandis que le dumping et suffusion sous irrigation, comme la structure ont des pores plus grands, ce qui crée la possibilité de lessivage de l'argile et des particules de boue fines à travers la surface latérale de la pile de minerai. En outre, lorsque le dumping des couches de minerai en pente écrasées avec la division des couches de film plastique perforé presque complètement éliminé suffusion de particules d'argile et de boue du haut vers le bas, et assure une distribution uniforme de la solution de lixiviation pour tous les segments de la pile de minerai. La pente des couches à partir du centre vers les surfaces latérales accélère l'élimination (lessivage) suspension d'argile et de particules à travers la surface latérale de la lame. Empilement partie la plus large orientée pile du sud avec une solution de minerai d'irrigation sous vodorastvoronepronitsaemoy film translucide peut augmenter la température de la solution en raison de l'absorption du rayonnement solaire pénétrant dans le film, l'élimination complète du coût de l'énergie pour l'évaporation et réduire le coût de l'énergie pour convective échange thermique avec l'air ambiant et sur la surface de rayonnement à ondes longues lame irriguée. En général, cette élévation de la température dépend du temps de facteurs année, le jour, le rayonnement solaire et climatiques et varie de 5 à 15 ° C,

Cette augmentation de la température de la solution peut accélérer de manière significative la dissolution et la lixiviation du métal à partir de minerai, d'augmenter considérablement son extraction. En outre, la perte de solution de lixiviation sont éliminés par évaporation, en augmentant ainsi la concentration en réactif dans le taux de minerai et de lixiviation, et une réduction de la pollution atmosphérique par les vapeurs toxiques solution de lixiviation.

sur le dessus d'un artificiel isolant thermique Film utilisation en hiver permet l'année lixiviation, en particulier dans les zones à climat rude - Yakoutie, Transbaïkalie.

Une lixiviation en tas de minerais

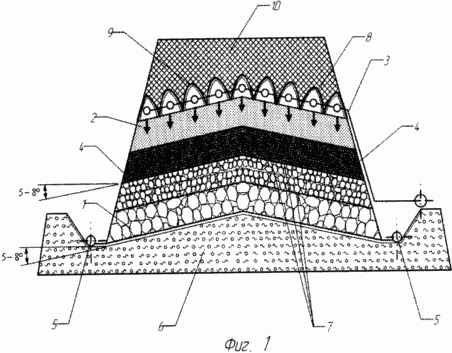

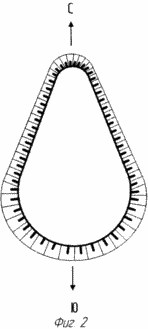

La figure 1 représente une pile de minerai vue en coupe de la figure 2 - une vue de dessus, dans lequel 1 - la couche inférieure de la pile; 2 - la couche supérieure de la pile; 3 - système d'irrigation et de fournir la solution de minerai tas de lixiviation; 4 - la surface latérale de la pile de minerai; 5 - collecteurs; 6 - base inclinée de la pile; 7 - film polymère perforé; 8 - le soutien à l'arc; 9 - vodorastvoronepronitsaemaya de film translucide; 10 - artificiel isolant thermique.

Méthode est la suivante

Lors de la préparation du minerai dans l'unité de broyage et de criblage (DSU) du minerai extrait est broyé et séparé en une fraction - le plus souvent par des classes (-5,0) mm, (5) ... (- 10) mm, (10) ... ( -15) mm et (15) ... (- 20) mm. Dumping couches de minerai empilées broyées fractionnaires réduisent la taille du minerai de la plus faible à la couche supérieure, à savoir, 1 dans la couche inférieure de la fraction de pile pavé de minerai (15) ... (- 20) mm, puis une couche supérieure de minerai de coucha fraction la moins grossière (10) ... (- 15) mm, etc. 2 à la couche supérieure, qui a ouvert la fraction la plus fine (-5,0) mm.

Lors du déversement du minerai dans la partie suivante des petites particules d'argile et de la boue pénètre dans les couches supérieures de minerai finement poreuse dans les couches inférieures macroporeuses de minerai.

Sur la surface du système d'irrigation placé feuille supérieure 2 et de fournir une solution de lixiviation trois minerai sous la forme des tuyaux de distribution et alimentation - émetteurs.

Quand irriguant particules solution de lixiviation de l'argile et la boue sont lavés à partir de la partie supérieure à la partie inférieure et sous l'influence de la pression dynamique retirée à travers la surface latérale 4 du minerai d'empilement obtenu empêché le minerai de colmatage, dans les piles de matrice et augmente sa perméabilité à la solution de lixiviation est accéléré la lixiviation des métaux et a augmenté la plénitude de son extraction dans une solution productive. La solution productive entre les collecteurs 5 et après l'effacement à partir de particules d'argile par filtration est envoyé à la machine à sorption pour la récupération des métaux.

Lors du déversement du minerai empilées des couches de procédés connus produisent une première inclinées base inclinée de la pile 6 couches imperméables et de drainage de sorte que le fond de la pile était de 5-8 ° les angles de la ligne médiane à une surface latérale externe de la pile. Ensuite, sous les mêmes angles remblayée inférieur du minerai de la couche de fraction grossière, qui est placé sur le film polymère perforé 7, sur lequel la couche de minerai remblayé fraction moins grossière, etc. à la couche supérieure.

Séparation du minerai fractionnés couches obliques et établissant entre les couches de film polymère perforé empêche le retrait (lessivage) de particules d'argile et de boue du haut vers le bas, leur fournit l'enlèvement de surface latérale sur la couche inclinée de la pile et en même temps à créer de bonnes conditions pour la solution d'infiltration uniforme dans les couches sous-jacentes, ce qui entraîne une augmentation de l'extrait intensité et lixiviation des métaux dans sa solution productive de l'exhaustivité.

Lorsque le dumping un tas de minerai dans sa partie la plus large est orientée vers le sud, et la partie étroite - au nord. Dans le même temps sur le système d'irrigation et d'alimentation 3 montés sur des supports 8 arc vodorastvoronepronitsaemuyu film translucide 9, et en hiver sur le dessus de la pile de film isolant thermique artificielle 10.

La méthode proposée permet d'améliorer l'efficacité en augmentant le taux de lixiviation. Lorsque le film est réduit en utilisant l'évaporation de la solution de lixiviation et de la pollution de l'air des vapeurs toxiques solution de lixiviation qui améliore l'efficacité de la méthode proposée.

REVENDICATIONS

1. Un procédé pour la lixiviation en tas de minerais, y compris le broyage du minerai, bouletage du minerai, le rejet de la pile, la solution pile d'irrigation minerai de lixiviation, caractérisé en ce que le minerai, après broyage est séparé en fractions, et emplissage est réalisé couches de l'empilement des fractions homogènes avec la diminution de la taille du minerai de couche inférieure des couches supérieures inclinées à partir du centre vers les surfaces latérales de l'empilement des couches de couches de séparation perforées matériau géotextile.

2. Procédé selon la revendication 1, caractérisé en ce que la pile de minerai grande partie de dumping orientée vers le sud.

3. Procédé selon la revendication 1 ou 2, caractérisé en ce que l'irrigation est effectuée par le film translucide et vodorastvoronepronitsaemoy en hiver, au-dessus du film isolant disposé artificiel.

Version imprimable
Date de publication 15.03.2007gg
