section Accueil
Production, Amateur
Radio amateur
avions de modèle, fusée
Utile, divertissant 		maître furtif
électronique
physique
de la technologie
invention 		espace Mystery
Mystères de la Terre
Secrets de l'océan
infiltration
section Carte
début
forum
Utilisation de matériel est autorisé à titre de référence (pour les sites - hyperliens)
invention
Fédération de Russie Patent RU2165993

Charge pour la récupération des métaux précieux fusion

Charge pour la récupération des métaux précieux fusion

Nom de l'inventeur: Sidorenko Yuriy Alexandrovich; Efimov, Valery; Moskalev Anatoly; Eltsine, Sergueï Ivanovich
Le nom du titulaire du brevet: Sidorenko Yuriy Alexandrovich; Efimov, Valery; Moskalev Anatoly; Eltsine, Sergueï Ivanovich
Adresse de correspondance: 660025, Krasnoyarsk, ul. Vavilova, 31, kv.44, Efimov VN
Date de début du brevet: 04.02.1999

L'invention concerne la métallurgie et des métaux nobles peuvent être utilisés dans la production des métaux du groupe du platine, l'or et l'argent. lot proposé contient de l'oxyde de calcium ou médiocre à base d'oxyde de calcium 5-15% en poids, le travail de production de laitier de silicate de métaux du groupe du platine 30-60% en poids, ou des résidus insolubles dans l'eau pylevozgony pylevozgonov - .. Else. La charge peut réduire l'élimination de la poussière lors de la fusion, obtenir cible d'alliage cassant, de fournir la faible viscosité lors de la fusion et de bas point de fusion du laitier.

DESCRIPTION DE L'INVENTION

L'invention concerne la métallurgie des métaux nobles (NM) et peut être utilisé dans la production de métaux du groupe du platine (PGM), l' or et l' argent.

Dans la production de métaux précieux sont formés divers produits non-cibles et des déchets contenant les platinoïdes, l'argent, l'or, en particulier, comme (e) le pylevozgonov de pylevozgony ou insolubles résidus, mais également du laitier actuel et conditionnellement-dumping.

Un trait caractéristique de pylevozgonov ou NO pylevozgonov est que leur base a représenté un grand nombre de différents éléments de base et leurs composés, principalement volatile (sélénium, plomb, bismuth, etc), le chlorure d'argent, et un noir de carbone, la silice et d'autres oxydes réfractaires.

PGM laitiers de base de production comprennent des silicates de sodium, le calcium, le fer, le magnésium et d'autres métaux de base. scories actuelles contiennent beaucoup de scories enchevêtré de perles cible d'alliage pyrométallurgique enrichissement constitué de PGM et de l'or, l'argent et le cuivre, et le tellure, le sélénium, l'antimoine, le bismuth et d'autres basés.

Current Scories de laitier habituellement soumis à une refusion pour donner appauvri laitier classiquement-dumping. Pour la refusion du laitier circulant toxines compositions différentes charges connues, ce qui donne des résultats satisfaisants extraction de métaux précieux. Le recyclage est pylevozgonov ou NON pylevozgonov est considérablement plus grandes difficultés.

Dans les lots de la littérature publique compositions ne sont pas décrites pour l'extraction du BM pylevozgonov par fusion. Il indique, par exemple, est que le traitement des déchets peut être effectuée par pyrométallurgique - lot de fusion contenant de la soude comme fondants, le borax, le verre et le carbone dans certains cas, et comme le collecteur de métaux nobles utilisés cuivre [Fundamentals métallurgie. T. 5. - M:. Métallurgie, 1968, p. 316].

Pour la récupération des métaux précieux à partir d'une variété de résidus insolubles produites dans le processus hydrométallurgique des usines de raffinage, connus pour faire fondre un mélange de la composition suivante [Yuri Sidorenko, Efimov VN - Les métaux non ferreux, 1996, N 5, p. 75],%

- Oxyde de calcium - 10-13;

- Verre Silicate - 17-20;

- Résidus insolubles (NO) - le reste.

Cette charge est le plus proche de l'invention revendiquée et pris comme un prototype.

Les inconvénients du prototype de la charge quand il est utilisé pour la fusion ou pylevozgonov agissant pylevozgonov comprennent;

- Grande poussière à emporter dans la fusion;

- Obtention lors de la fusion ductile (plastique) cible d'alliage qui ne peut être broyé en une poudre, nécessaire à son traitement hydrométallurgique;

- Non fourni une faible viscosité lors de la fusion et de bas point de fusion du laitier, ce qui conduit à une teneur résiduelle élevée en métaux précieux dans les scories.

Le résultat technique de l'invention est d'éliminer ces inconvénients.

Ce résultat est obtenu par la charge proposée pour la récupération des métaux précieux de la fusion, contenant des produits préliminaires et des déchets de production de métaux précieux et des matériaux contenant de l'oxyde de calcium selon l'invention en tant que produits intermédiaires et des déchets de production qu'il contient pylevozgony ou des résidus insolubles pylevozgonov contenant des métaux précieux, et du silicate de circulation la production de scories de métaux du groupe du platine en tant que matériau contenant de l'oxyde de calcium, - l'oxyde de calcium ou remoulage à base d'oxyde de calcium dans le rapport suivant des composants,%

l'oxyde de calcium ou un oxyde de remoulage de calcium - 5-15

Revolving production de silicate de scories de métaux du groupe du platine - 30-60

Pylevozgony ou résidus insolubles pylevozgonov - Autres.

laitier à base de Silicate travaillant pastillage poussière humide lors du séchage de la charge et est impliqué dans la récupération de l'argent à partir de AgCl. oranges sanguines éperlan laitier ont non seulement friabilité élevée eux-mêmes, mais peut donner fragilité et supplémentaire à celle-ci des alliages de base-argent-plomb-joint.

Renouvelable teneur en laitier de silicate dans le mélange de moins de 30% ne suffit pas pour assurer la sa température de fusion requise (non supérieure à 1300 ° C), quel que soit le type de produits industriels et (ou) les déchets.

En outre, il est souvent pas atteint et que l'effet de fragilisation de l'alliage désiré.

Revolving teneur en cendres de la charge, égale à 30%, fournit des recouvrements satisfaisants BM à partir de presque tous les types de poussière ou de NO pylevozgonov. Augmentation de circulation du contenu du laitier dans le mélange de 30 à 60% contribue à l'amélioration continue des indicateurs quantitatifs extrait de BM en utilisant toute la pratique bien connue dans la production de types de produits industriels utilisés et (ou) l'élimination MB.

Une augmentation de l'additif de laitier circulant dans la charge de plus de 60% est inappropriée car elle ne conduit pas à de nouvelles améliorations dans les taux de BM d'extraction en fusion tout en réduisant la proplav e utile la poussière.

Chlorure d'argent réduction des composants de la réaction Slag accompagnée d'une diminution de la teneur en oxyde de sodium dans le laitier. Afin de maintenir des propriétés optimales (viscosité et fusibilité) du laitier fondu pendant le placage du chlorure d'argent, est introduit dans l'oxyde de calcium additif de charge ou de tout supplément à son matériau de base.

La réduction de la teneur en oxyde de calcium dans la charge inférieure à 5% est indésirable car il peut conduire à une réaction incomplète de la réduction du chlorure d'argent. L'augmentation de la teneur en oxyde de calcium supérieure à 15% et pas souhaitable, car elle conduit à la formation du laitier de fusion trop basiques.

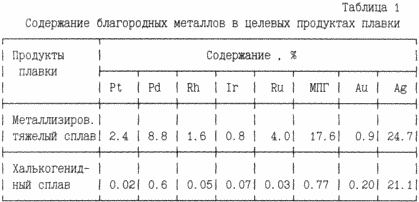

Exemple 1. Pour la préparation de la charge a pris 29,0 g nd électrostatique des poussières (poids sec), 29,0 g de silice broyée en circulation de l'industrie du raffinage du laitier et 6,5 g d'oxyde de calcium (chaux). Tous les composants sont mélangés frais, la charge chargée dans un creuset de alundum et mis en un laboratoire électrique de l'arbre du four. Après 45 minutes de chauffage isotherme à une température de 130 ° C creuset de fusion avec les produits retirés du four. Après refroidissement, les produits sont retirés du creuset de fusion, divisée par une interface naturelle. Ainsi, il a été obtenu 35,0 g de laitier, de lourds métallisés 5,8 g et 4,3 g de l'alliage de chalcogénure d'alliage. Scories sur les résultats de l'analyse spectrale ne contenait pas platinoïdes, or et argent. Targeted cuisine fusion - lourde plaquage d'alliage et chalcogénure shteynopodobny (soi-disant "light") alliages ont suffisamment de broyage mécanique fragile, ont été broyés sur la taille laboratoire vibroizmelchitele moins 0,315 mm et analysés pour la teneur en platinoïdes, or et argent (tableau 1. ).

MGP et d'or du lot proposé produits cibles de fusion déchiquetés peuvent ensuite être facilement transférés à la solution de chlorure par des méthodes connues, y compris, et en utilisant la méthode de chloration plus progressive dans les solutions d'acide chlorhydrique (voir. Maslenica IN, LV Chugaev ...., VF Chauffe-souris et d'autres métaux précieux métallurgie Publishing House 2, édité par LV Chugaeva - M:.. métallurgie, 1987, p 416) ..

Exemple 2. Pour préparer le lot a 592 kg de humide (W = 45%) nd pylevozgonov production PGM électrostatique, 324 kg de recyclage de laitier granulé (W = 5%) et la production de PGM 138 kg de humide (W = 50%) gâteaux d'oxyde de calcium.

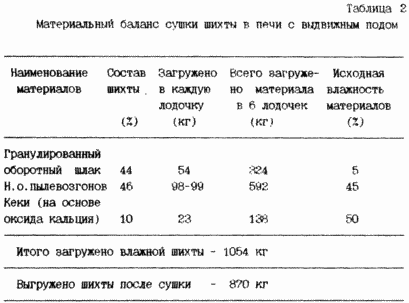

Tous les composants initiaux de charge humides ont été divisés en six parties égales et 6 couches de bateaux chargés à 175-176 kg chacune (voir. Tableau. 2).

Un total de 6 bateaux préparé par lots qui ont été simultanément chargé dans le séchage bogie foyer électrique. paramètres de séchage de la charge: la température - 300 ° C, temps - 9 heures.

Après séchage, le mélange de toutes les composantes de la charge de 6 bateaux verser dans la trémie. Ensuite, la charge de la trémie chargee fondu dans le carburant réflectivité type de four rotatif.

Four inclus dans le chauffage et la fusion de la charge portée. La température de la masse fondue dans le four de fusion pour l'évacuation des produits a été déterminée par le pyromètre et a été infraluchevogo 1200-1250 ° C.

produits de fusion ont été fusionnés du four dans les poches de fonte, lingotières. Après le refroidissement des godets a été récupéré 428 kg de laitier et 96,2 kg de l'alliage de la cible de métaux précieux.

Noble cible d'alliage métallique présente une fragilité suffisante et a été broyé dans un broyeur à boulets à une taille de grains de moins de 1 mm. produits de fusion ont été testés et analysés pour la teneur IGG d'or et d'argent. Test alliage cible a été réalisée après broyage, l'essai laitier effectué par échantillonnage de la décharge - du liquide de feu.

La teneur en métal noble dans le produit de fusion ainsi obtenu est indiquée dans le tableau. 3.

Fraisé alliage cible a également été soumis à la dissolution et en utilisant des méthodes de traitement connues.

REVENDICATIONS

Charge pour la récupération des métaux précieux fonderies contenant remoulage et déchets de métaux nobles et matériaux contenant de l'oxyde de calcium, caractérisé en ce que les produits intermédiaires et les déchets qu'il contient pylevozgony ou résidus insolubles pylevozgonov contenant les métaux nobles et retournement silicate laitier produisant platine le groupe en tant que matériau contenant de l'oxyde de calcium, - l'oxyde de calcium ou remoulage à base d'oxyde de calcium dans le rapport,% après

l'oxyde de calcium ou un oxyde de remoulage de calcium - 5-15

Revolving production de laitier de silicate de métaux du groupe du platine - 30 - 60

Pylevozgony ou résidus insolubles pylevozgonov - Autres

Version imprimable
Date de publication 27.03.2007gg
