Fédération de Russie Patent RU2063581

SYSTÈME D'EAU CHAUDE

SYSTÈME D'EAU CHAUDE

Nom de l'inventeur: Shmagin Yury
Le nom du titulaire du brevet: Shmagin Yury
Adresse de correspondance:
Date de début du brevet: 13.07.1993

L'utilisation de l'énergie dans le chauffage local et l'approvisionnement en eau chaude des maisons d'habitation. Le dispositif comprend un générateur de chaleur 1, situé au-dessous du brûleur à gaz 2 avec sécurité automatique et la régulation de la température de l'eau, le thermomètre. L'appareil est muni d'un panneau sur lequel sont rigidement fixé le générateur de chaleur 1 avec un brûleur à gaz 2, et sur sa face avant a une alimentation en air de commande de partie inférieure et le retour du générateur de chaleur, dans la partie supérieure - un tuyau d'alimentation, dans lequel le contrôleur de capteur 4 température de l'eau et d'un thermomètre et le panneau lui-même est protégée par une enveloppe décorative avec une ouverture pour le trou d'alimentation en air 11 et à l'examen trou d'un thermomètre et d'une unité séparée fixée au châssis 7, pré-montée dans l'ouverture du four à foyer de la chaudière.

DESCRIPTION DE L'INVENTION

L'invention concerne l' ingénierie électrique et peut être utilisé pour le chauffage local et l' approvisionnement en eau chaude des maisons d' habitation.

Connu chauffe-eau / brevet allemand 3638194 A1, publié. 14.05.1987 / contenant de chauffe de l'enceinte et une chambre de mise à feu avec une bobine sur la surface extérieure, qui comprend un brûleur à gaz. Les produits de combustion du gaz de combustion transférant de la chaleur à travers les parois de la chambre de cuisson est chauffée et la bobine et la bobine et se prolongeant en outre à l'eau de chauffage de l'air.

L'inconvénient de ce dispositif de chauffage est l'emplacement de la bobine sur le contour extérieur de la chambre de cuisson et une petite surface de son contact avec la paroi de la chambre, ce qui conduit à une résistance thermique importante lors du transfert de la chaleur des produits de combustion à l'eau et une faible efficacité de la bobine. Il est connu et "dispositif de chauffe-eau" / Patent 2174483 A NE England, publ. 11.05.1986 / comprenant un conteneur avec une bobine à l'intérieur, qui communique avec la chambre de combustion équipée d'un brûleur à gaz et possède une sortie de ventilateur d'extraction. Le gaz de combustion dans les produits de combustion passant à travers le serpentin et de l'eau chauffée dans le récipient.

Les inconvénients du dispositif sont les suivants:

la nécessité d'une capacité de l'étanchéité;

une plus grande résistance de la bobine par rapport au mouvement des produits de combustion, l'application détermine que le ventilateur d'échappement et le coût élevé du dispositif.

Le plus proche de la nature technique de la solution technique proposée est l'équipement de la maison du four four /Yu.P.Sosnin et al., «Chauffage au gaz et la chaudière-four de chauffage." Stroyizdat M., 1965 p.187 g. / Comprenant une source de chaleur disposé au-dessous du brûleur à gaz et le régulateur d'alimentation en air, caractérisé en ce qu 'il est pourvu d'un régulateur du capteur de température d'eau, d'un thermomètre et d'un châssis de panneau vmontiruemoy ouverture dans le four, la source de chaleur le brûleur à gaz est monté de façon rigide sur un panneau ayant sur la face avant au bas du régulateur d'air et le tuyau de retour du générateur de chaleur, dans la partie supérieure de l'enfant d'alimentation, dans lequel le capteur de réglage de la température de l'eau et d'un thermomètre, et le panneau est fixé au châssis et easchischena couvercle d'ouverture décorative avec ouvertures pour l'alimentation en air et regarder le thermomètre.

Les inconvénients de cet équipement sont les suivants:

Les concentrations de sortie des gaz de combustion Polluant au-dessus du MPC, qui est provoquée par une installation de fragmentation du générateur de chaleur et le brûleur à gaz dans le four lorsque la distance entre la source de chaleur et la torche, qui dépend fortement de la qualité de la combustion du gaz, ne peut être assurée optimale;

une faible efficacité thermique de la surface extérieure du four dans la zone où le canal d'amenée d'air est équipé du four cendrier avec une porte;

inexactes réglage de la température de l'eau utilisée, puisque thermomètre sur le témoignage qui a ajusté le thermostat, équipé de "loin" de la sonde de température, en règle générale, sur le tuyau d'écoulement;

Installation désunies du générateur de chaleur et le brûleur à gaz dans le four, il est difficile de protéger le panneau contre les dommages accidentels et des équipements de décoration.

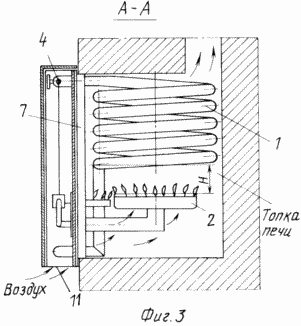

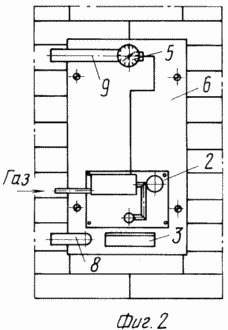

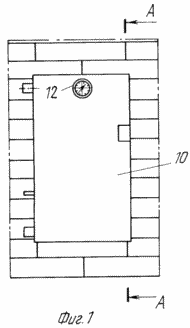

Le problème technique de l'invention est d'éliminer ces inconvénients, à savoir pour améliorer les qualités de la consommation des appareils de chauffage de l'eau: l'amélioration de la qualité du gaz de combustion avec une réduction des concentrations de polluants dans les produits de combustion gazeux; l'amélioration de l'efficacité thermique de la zone inférieure du four; l'amélioration de la précision des réglages et contrôler l'écoulement de la température de l'eau; Panneau de protection contre les dommages accidentels, qui est protégée par un boîtier fixé sur le châssis; présence de trous dans le boîtier pour alimenter de l'air et l'affichage du thermomètre. La figure 1 montre un appareil de chauffage de l'eau, une vue de face; Unité de chauffage de l'eau à la figure 2, une vue de face sans boîtier; Dispositif de chauffage d'eau à la figure 3, une vue latérale.

SYSTÈME D'EAU CHAUDE

Le dispositif de chauffage d'eau proposé comprend une source de chaleur 1 située sous le brûleur à gaz 2 et 3 régulateur d'air, régulateur de température de l'eau avec capteur 4, un thermomètre 5, le panneau 6 et le cadre 7, vmontiruemuyu dans l'ouverture du four. Générateur de chaleur avec un brûleur à gaz solidement fixé sur le panneau. Le panneau latéral avant comprend: un tuyau de retour de la source de chaleur de fond 8, dans la partie supérieure de la conduite d'alimentation 9, qui fixe le régulateur de température de l'eau et la sonde du thermomètre. Le panneau est fixé au châssis et est protégé par une ouverture de couvercle décoratif 10 avec les trous d'alimentation en air 11 et 12 de l'examen des lectures de thermomètre.

Dispositif de chauffage d'eau fonctionne comme suit:

Dans l'état initial avant d'utiliser le dispositif de chauffage d'eau est relié au conduit d'entrée de gaz au réseau de canalisations de gaz, les conduites de source de chaleur avec des tuyaux du système de chauffage et d'alimentation en eau chaude. Cadre 7 est étroitement et fermement monté dans la maçonnerie de l'ouverture du four, le panneau 6 est fixé au châssis. Le dispositif est prêt à fonctionner.

Ouvre enveloppe 10. Brûleur à gaz 2 est alimenté par un réseau de canalisations de gaz, l'air fourni au brûleur à travers l'ouverture 11 située au fond du boîtier, et un régulateur d'air 3. Le mélange gazeux résultant est mis à feu. régulateur d'air 3 est accordé une combustion optimale du gaz, et le boîtier est fermé. Les flux de gaz de combustion et se termine avec une bonne qualité avec le passage des réactifs et des produits de combustion distance optimale, qui spécifie la taille du panneau, et égale à la hauteur H du brûleur à gaz à la source de chaleur. Hot produits de combustion du gaz, le lavage du générateur de chaleur 1, chauffer l'eau qui vient de la conduite de retour 8. L'eau chauffée dans la source de chaleur à travers le tuyau d'alimentation 9 est distribué dans le système de chauffage et d'eau chaude. La température de l'eau utilisée est configuré et commandé par le capteur 4 à travers l'ouverture 12 Vue d'ensemble 5 sur le thermomètre.

Après avoir utilisé le dispositif de chauffage de l'eau recouvre le gaz fourni à partir du réseau de gazoduc.

REVENDICATIONS

Appareil de chauffage d'eau comprenant une source de chaleur disposé au-dessous du brûleur à gaz et le régulateur d'alimentation en air, caractérisé en ce qu 'il est muni d'un panneau, le régulateur de température de l'eau avec un capteur, d'un thermomètre et d'un cadre monté dans l'ouverture du four, et la source de chaleur est un brûleur à gaz est monté de façon rigide sur un panneau ayant sur le côté frontal à la partie inférieure du régulateur d'air et la conduite de retour du générateur de chaleur à la partie supérieure du tube d'alimentation, dans lequel le capteur d'eau réglée à la température et d'un thermomètre, et le panneau est fixé au châssis et il est protégé par un boîtier d'ouverture décoratif avec des ouvertures pour fournir de l'air et l'affichage du thermomètre.
