invention
Fédération de Russie Patent RU2188365

CHALEUR MÉCANIQUE DE CHAUFFAGE ET CHAUDE ALIMENTATION EN EAU

Nom de l'inventeur: Nazyrova Natalia; Leonov Mikhail Pavlovich
Le nom du titulaire du brevet: Nazyrova Natalia; Leonov Mikhail Pavlovich
Adresse de correspondance: 680000, Khabarovsk, ul. Zaparina, 49, kv.7, M.P.Leonovu
Date de début du brevet: 04.12.2000

L'invention concerne la chaleur ingénierie et peut être utilisé pour le chauffage des bâtiments résidentiels et industriels et pour l'eau chaude. L'invention consiste en ce que la source de chaleur dans le boîtier au niveau de la partie supérieure de l'alimentation en eau réalisée tangentiellement au rayon du rotor, deux entrées des ouvertures rectangulaires diamétralement espacées, l'angle d'inclinaison des côtés longs coïncide avec l'angle d'inclinaison de la génératrice de la surface du stator au fond pour le drainage et la vapeur d' eau formée par la tangente au rayon du rotor quatre sorties, des trous également espacés, tandis que la partie centrale du boîtier monté du stator et les surfaces de rotor formant déterminé en fonction analytique Y = K / X 2, le rotor reposant sur des ensembles de paliers dans la partie supérieure et les parties inférieures du corps, est réalisé sous la forme d'une turbine comportant quatre pales à des surfaces courbes en forme de S en image inversée. Un tel mode de réalisation augmente l'efficacité de l'eau de chauffage du générateur de chaleur, sans utiliser une pompe de circulation qui augmente la fiabilité et la durabilité.

DESCRIPTION DE L'INVENTION

L'invention concerne la chaleur ingénierie, en particulier des dispositifs pour chauffer l' eau et produire de la vapeur, et peut être utilisé pour les bâtiments et les structures de chauffage pour chauffer l' eau et produire de la vapeur à usage industriel et domestique.

dispositif de pompe à chaleur connue utilisant le changement de paramètres physiques et mécaniques de l'eau, en particulier la pression, le volume et l' énergie thermique pour obtenir la vitesse.

Par exemple, pour une pompe à chaleur. p. 458691. Mais son inconvénient est une pression de fonctionnement très élevée jusqu'à 1000 bar, de se développer dans le corps, ce qui nécessite des pièces d'installation de la coque à haute résistance, vannes, etc., ce qui conduit à importantes pertes matérielles et dangereux pour le chauffage domestique.

Le prototype sélectionné comme "générateur de chaleur pour chauffer le dispositif à fluide", le brevet 2045715, constitué d'une source de chaleur, comprenant un liquide mouvements d'accélérateur - la conduite de dérivation et un cyclone, les freins, et avec un tuyau d'alimentation de la pompe à injection. L'inconvénient du prototype est un principe de chauffage de l'eau de cavitation réduit à des raisons connues de synchronisation du fonctionnement du dispositif; présence dans la construction de deux unités séparées - un générateur de chaleur et une pompe; baisse de l'efficacité avec une augmentation de la puissance de l'appareil.

Objet de l'invention - assurer l' eau de chaleur efficace et produire de la vapeur conception simplifiée avec une grande efficacité, sans l'utilisation de fluides classiques de transfert de chaleur, de l' électricité à faible coût et une augmentation des qualités opérationnelles - la fiabilité et la durabilité.

CHALEUR MÉCANIQUE DE CHAUFFAGE ET CHAUDE ALIMENTATION EN EAU CHALEUR MÉCANIQUE DE CHAUFFAGE ET CHAUDE ALIMENTATION EN EAU

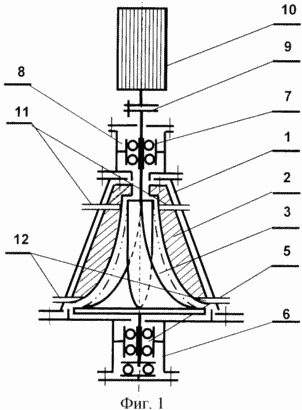

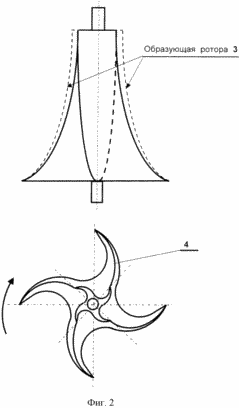

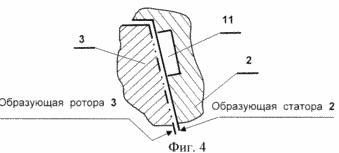

Fig. La figure 1 représente une vue générale du générateur de chaleur; Fig. La figure 2 montre un rotor avec des pales; Fig. La figure 3 représente une coupe horizontale à travers des entrées; Fig. La figure 4 montre l'emplacement de l'entrée du stator; Fig. La figure 5 montre une coupe horizontale à travers des sorties.

La tâche est atteint en ce que dans le boîtier 1 de la Fig. 1, dans sa partie centrale , monté un stator 2 et un rotor 3, où la construction des surfaces du rotor et du stator de générateur selon fonction analytique V = K / 2 X. Le rotor 3 est une turbine à quatre pales 4 ayant une surface incurvée en forme de S en image miroir de la Fig. 2, en appui sur l'ensemble de palier inférieur 5 dans le couvercle de fond 6 du boîtier 1 de la Fig. 1 et 7, l'ensemble de palier supérieur 8 dans le couvercle supérieur du corps 1 de la Fig. 1 et est entraîné à travers le manchon 9, un moteur à courant continu à haute vitesse 10. Pour fournir de l'eau à la source de chaleur au niveau de la partie supérieure du boîtier 1 formé par la tangente au rayon du rotor 3, deux trous diamétralement opposés 11 de la Fig. 3 rectangulaire longue inclinaison latérale coïncide avec les surfaces d'inclinaison formant le stator 2 de la Fig. 4. Pour l'enlèvement de l'eau chaude ou de la vapeur d'eau provenant de la source de chaleur au fond du boîtier 1, le long d'une tangente au rayon du rotor 3 comporte quatre orifices de sortie 12 disposés à égale distance les unes des autres de manière circonférentielle la figure. 5.

La source de chaleur est le suivant. Entre le boîtier 1 à travers les entrées 11, l'eau est contenue dans un mouvement circulaire du rotor 3 du moteur électrique 10. Lorsque vous vous déplacez vers le bas du boîtier 1 l'eau sous l'action des lames 4 avec une surface courbe en forme de S-image miroir acquiert un taux significatif et une pression accrue sur la courbe et d'autre des lames 4, la valeur maximale qui est atteinte dans la zone des points de vente. Simultanément, le côté concave de la lame 4 formée d'une zone de forte dépression - le vide et la valeur maximale qui est atteinte dans la zone des points de vente. Aux frontières des zones de haute pression et de vide, selon les phénomènes connus qui ont lieu dans les processus adiabatique, la température locale dans les zones frontalières des zones atteint 10.000 ° C, ce qui conduit à un chauffage à l'environnement d'exploitation sortie de la zone 12 - l' eau et la vapeur d' eau, respectivement, à 100 ° C et 400 ° C. l'eau chaude ou la vapeur d' eau est soutiré à travers des sorties 12 dans le fond du boîtier 1.

Générateur de chaleur, dont la puissance est directement dépendante de la vitesse de rotation et de la taille du rotor 3 peut fonctionner en un mode de chauffage de l'eau et à la vapeur, la pression et la température de sortie d'eau et la vapeur d'eau régulée en changeant la vitesse du rotor 3, mais effectue également la fonction de réseau et de la pompe est reliée directement à un réseau de chauffage urbain et dans l'eau chaude ou de vapeur l'utilisateur ou du réseau à l'échangeur de chaleur.

Les avantages du générateur de chaleur proposé est que la structure est constituée d'une seule unité, comme pas besoin de la pompe, ce qui crée une compression du fluide dans le boîtier, la compression fournie par la construction même - la forme conique du rotor et du stator et la forme de mise en miroir des pales de rotor en forme de S; réduisant la possibilité d'une défaillance structurale des parties, à savoir. e. augmente la longévité du dispositif, car le phénomène de cavitation à la surface des pales est pas parce Amélioration de la température de l'eau déplacée par la frontière des zones de haute pression et zones de vide contact; simplification de la conception est réalisée et en raison de l'absence de dispositifs d'accélération et de freinage généré par la pression, la vitesse et la température sont nombre de tours du rotor contrôlé.

Conformément à la substance de l'invention est faite avec un certain nombre de générateurs de chaleur vitesse du rotor de 10 000 tr / min. Dans ce cas , la hauteur du rotor est de 190 mm, le diamètre de la partie supérieure du rotor est de 60 mm, le diamètre de la partie inférieure du rotor - 180 mm Température de sortie d'eau - 100 ° C à une vitesse de rotor de 6800 tours / mn, la vapeur Température de sortie - 400 o C à une vitesse de rotor de 10 000 tr / min, la pression - jusqu'à 6 atmosphères, la puissance de sortie - consommation de puissance de 6 kW - 1,5 kW.

REVENDICATIONS

Teplogenerator mécanique, comprenant un boîtier, dans lequel le boîtier au niveau de la partie supérieure de l'alimentation en eau réalisée tangentiellement au rayon du rotor à deux entrées diamétralement espacé des ouvertures rectangulaires, l'angle d'inclinaison des côtés longs coïncide avec l'angle d'inclinaison de la génératrice de la surface du stator au fond pour le drainage l' eau et la vapeur d' eau formée par la tangente au rayon du rotor quatre sorties, des trous également espacés, tandis que la partie centrale du boîtier monté du stator et les surfaces de rotor formant déterminé en fonction analytique Y = K / X 2, le rotor reposant sur des ensembles de paliers dans la partie supérieure et le fond du boîtier est réalisé sous la forme d'une turbine présentant quatre lames avec une image inversée des surfaces de S-courbe.

Version imprimable
Date de publication 08.12.2006gg
